Руководство администратора модуля управления Скала^р Геном версия 1.18.2#
1 Установка программы#
Для установки и работы модуля управления ПО «Скала^р Геном» требуется операционная система Altlinux Server 8 СП p10 (c10f1), Altlinux Server 8 СП p10/2 (c10f2), Astra Linux Special Edition 1.7.5, RedOS 7.3, RedOS 7.3 сертифицированный.
1.1 Минимальные требования к устройству (виртуальной машине):#
- CPU: от 4 ядер;
- RAM: от 16 Гб;
- ROM: от 40 Гб SSD;
- NET: от 1 Гбит/с Ethernet.
1.2 Состав дистрибутива#
Дистрибутив содержит скрипт установки genome-installer.run.
1.3 Используемые сетевые порты#
Порты, необходимы для нормальной работы:
| ПОРТ | ПРОТОКОЛ | НАПРАВЛЕНИЕ | НАЗНАЧЕНИЕ |
|---|---|---|---|
| 22 | SSH | I/O | SSH-подключение к модулю управления Геном |
| 5432 | TCP | I/O | PostgreSQL БД модуля управления Геном |
| 48800 | TCP | I/O | REST API модуля управления Геном |
| 50888 | TCP | I/O | Web-интерфейс модуля управления Геном |
| 15000-16000 | HTTP | I/O | IPMI proxies для управления серверами |
Дополнительные порты:
| ПОРТ | ПРОТОКОЛ | НАПРАВЛЕНИЕ | НАЗНАЧЕНИЕ |
|---|---|---|---|
| 443 | HTTPS | I/O | Web-интерфейс с подключённым SSL-сертификатом |
1.4 Ход развёртывания#
1.4.1 Открыть терминал.
1.4.2 Проверить тип и версию установленной ОС:
1.4.3 Проверить наличие свободного места для установки модуля управления ПО «Скала^р Геном»:
1.4.4 Перейти в корневой каталог:
1.4.5 Загрузить файл дистрибутива модуля управления ПО «Скала^р Геном» из репозитория.
Дождаться окончания загрузки:
1.4.6 Вывести список файлов в директории и проконтролировать наличие файла genome-installer.run и прав доступа к нему:
1.4.7 Разрешить выполнение файла genome-installer.run:
1.4.8 Запустить выполнение файла genome-installer.run:
Начнётся процесс распаковки и установки модулей:

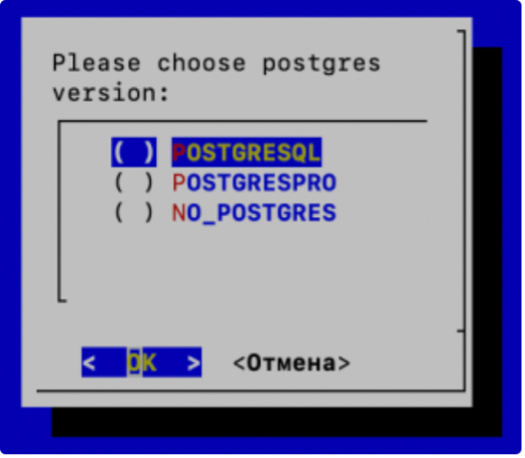

1.4.9 По завершении выполнения скрипта появится окно выбора версии Postgres (здесь и далее, в случае необходимости, выбор подтверждается нажатием клавиши ПРОБЕЛ с последующим появлением символа «*» в соответствующем столбце):

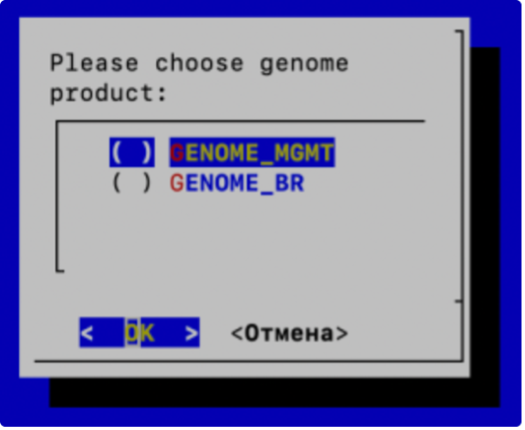

1.4.10 Выбрать ПО Геном для установки:
GENOME_MGMT - установка модуля управления ПО “Скала^р Геном”;
GENOME_BR - установка ПО “Скала^р Геном”.

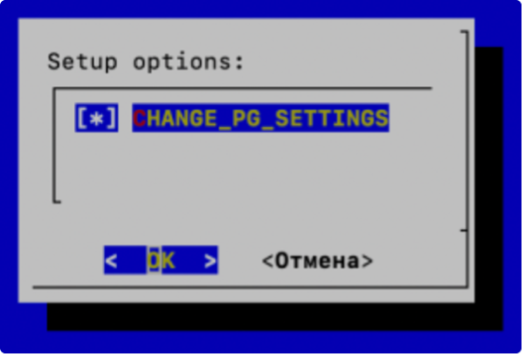

1.4.11 Выбрать параметры установки:
CHANGE_PG_SETTINGS – настройка параметров PostgreSQL (если опция отключена, будут использованы параметры по умолчанию.

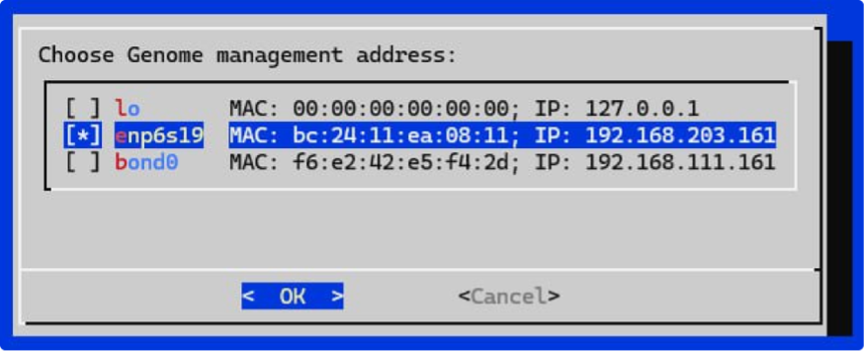

1.4.12 Выбрать сетевой интерфейс модуля управления ПО “Скала^р Геном”:

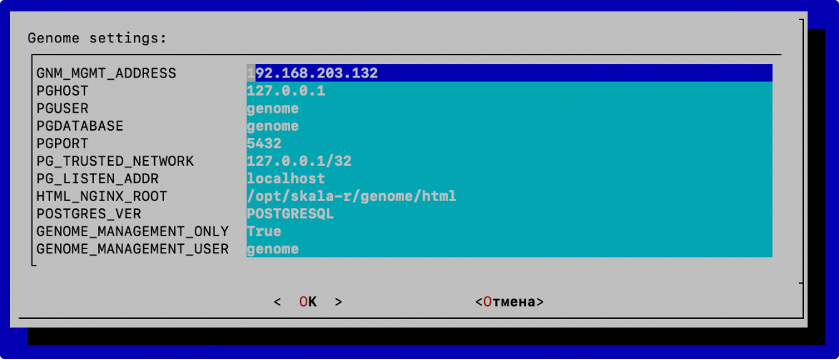

1.4.13 Выполнить ввод параметров развёртывания:
GNM_MGMT_ADDRESS – IP-адрес модуля управления ПО «Скала^р Геном»;
PGHOST – IP-адрес Postgres;
PGUSER – имя пользователя Postgres;
PGDATABASE – имя базы данных Postgres;
PGPORT – порт для подключения к Postgres;
PG_TRUSTED_NETWORK – доверенная сеть Postgres (значение поля должно быть записано в формате CIDR, с указанием маски, например 127.0.0.1/32);
PG_LISTEN_ADDR - в настройках Postgres в файле postgresql.conf параметр listen_addresses принимает значение PG_LISTEN_ADDR.
Значение localhost означает, что доступ к БД будет только с локальной машины, в случае установки конкретной подсети – из указанной подсети.
Если данному параметру указать значение “*”, тогда доступ к БД будет возможен из любой сети;
HTML_NGINX_ROOT – путь до корневого каталога html, в котором находятся бинарные артефакты;
POSTGRES_VER – определяет, будет ли установлена Postgres и какой версии;
GENOME_MANAGEMENT_ONLY – признак установки только модуля управления ПО «Скала^р Геном»;
GENOME_MANAGEMENT_USER – пользователь, из-под которого работает модуль управления ПО «Скала^р Геном».
1.4.14 После ввода всех необходимых данных нажать кнопку <ОК>.
Должен начаться процесс настройки:
Дождаться завершения процесса настройки:
1.4.15 Перейти в браузер и ввести IP-адрес, установленный в поле GNM_MFMT_ADDRESS п. 1.4.13 (порт 50888).
Должен открыться интерфейс модуля управления ПО «Скала^р Геном»:
Модуль управления “Скала^р Геном” считается успешно установленным, если после отображения интерфейса нет уведомлений об ошибках.

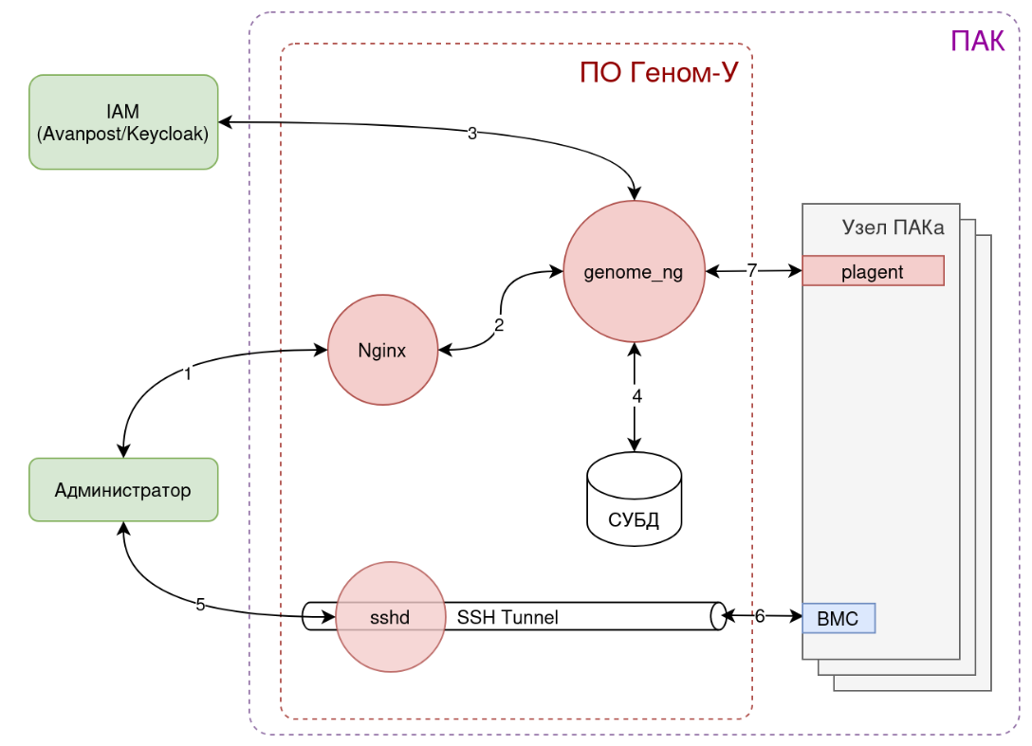

2 Схема внутренних и внешних взаимодействий#
Назначение внутренних и внешних взаимодействий, используемые порты:
| № на схеме | Тип интерфейса | Назначение интерфейса |
|---|---|---|
| 1 | HTTPS, TCP/50888 | Пользовательский интерфейс Геном-У, аутентификация средствами IAM |
| 2 | HTTP, TCP/48800 | Передача управляющих команд из UI, без аутентификации |
| 3 | HTTP/HTTPS | Аутентификация и авторизация пользователей |
| 4 | TCP/5432 | Взаимодействие с БД, аутентификация средствами СУБД. |
| 5 | HTTPS, TCP/15000-65535; HTTPS, TCP/443 | Доступ к Web UI контроллера BMC узлов ПАКа через SSH-туннель, аутентификация на BMC |
| 6 | HTTPS, TCP/7550; gRPC, TCP/7551 | Взаимодействие с Агентом Генома (plagent), доступ по токену |
3 Конфигурация#
Конфигурирование модуля управления ПО «Скала^р Геном» производится посредством редактирования файла genome.json.
Назначение полей файла конфигурации genome.json следующее:
| Поле | Значение |
|---|---|
| mp_chroot | Путь для монтирования устройства, куда будет устанавливаться ОС на этапе LiveCD |
| genome_ip | Текущий IP-адрес Геном в сети Управления |
| chroot_env | Строка chroot с установкой необходимых переменных |
| genome_nginx_path | Путь до каталога html, в котором находятся бинарные артефакты |
| mbd_data_request_limit | Лимит запросов (для МБД.П) |
| genome_env | Раздел настройки установки Геном |
| GNM_PXE_ADDRESS | Текущий IP в сети PXE |
| GNM_MGMT_ADDRESS | Текущий IP в сети Управления |
| CHANGE_PG_SETTINGS | Изменение параметров Postgres по умолчанию (true/false) |
| PGHOST | IP-адрес подключения к Postgres Геном |
| PGUSER | Имя пользователя Postgres |
| PGDATABASE | Имя БД Postgres |
| PGPORT | Порт Postgres |
| PGPASSWORD | Пароль пользователя Postgres |
| PATH_PG | Путь к каталогу данных Postgres |
| PATH_PGSQL_CONF | Путь к файлу postgresql.conf |
| PATH_PGHBA_CONF | Путь к файлу pg_hba.conf |
| PG_TRUSTED_NETWORK | Доверенная подсеть Postgres, из которой не требуется ввод пароля |
| POSTGRES_VER | Определяет, будет ли установлена Postgres и какой версии |
| DNSMASQ_PXE_INTERFACE | Интерфейс, на котором запущены DHCP и tftp сервисы, предоставляемые DNSMasq |
| DNSMASQ_MGMT_INTERFACE | Интерфейс, на котором запущен DNS сервис, предоставляемый DNSMasq |
| USE_DNSMASQ | Включение и настройка DNSMasq при установке Геном (true/false) |
| DNSMASQ_FIRST_IP | Начальный IP-адрес DHCP пула адресов |
| DNSMASQ_LAST_IP | Конечный IP-адрес DHCP пула адресов |
| CREATE_PXE | Создание образа и настройка PXE (true/false) |
| HTML_NGINX_ROOT | Путь до каталога html, в котором находятся бинарные артефакты |
| PXE_TFTP_ROOT | Путь до каталога tftp |
| GENOME_MANAGEMENT_ONLY | Признак установки только модуля управления ПО “Скала^р Геном” |
| auth | Наименование блока, отвечающего за авторизацию |
| enabled | Включение авторизации в модуле управления ПО “Скала^р Геном” (true / false) |
| client_id | ПИдентификатор клиента из системы управления доступом |
| auth_server | Ссылка на систему управления доступом |
| realm | Область, которая включает в себя учётные записи пользователей, роли, группы и настройки авторизации |
| cert | Использование сертификата (true / false) |
4 Журналирование#
4.1 Виды журналов#
В текущей версии реализованы два вида журналов: journal (Лог) и audit (Аудит). На данный момент все записи заносятся в оба журнала.
4.1.1 Лог#
Записи журнала располагаются в директории /opt/skala-r/var/log/genome_mgmt/journal.
Формат журнала – произвольный.
Пример записи:
2024-09-13T18:37:02+0300 user-genome-test INFO Приложение запущено
4.1.2 Аудит#
Записи журнала располагаются в директории /opt/skala-r/var/log/genome_mgmt/audit.
Аудит представлен в форматах CEF и JSON.
4.1.2.1 Формат CEF
Записи в формате CEF располагаются в директории /opt/skala-r/var/log/genome_mgmt/audit/cef.
Пример записи:
CEF:0|Skala-r|genome_mgmt|1.13|10000040|Запуск: версия Геном.У|3|externalId=2 msg=Приложение запущено deviceProcessName=genome_core outcome=success start=1726241821961 dhost=user-genome-test
Формат CEF имеет обязательные и необязательные поля.
Подстрока с обязательными полями:
CEF:0|Skala-r|genome_mgmt|1.13|20000040|Запуск: версия Геном.У|3|, где
| Поле | Описание |
|---|---|
| CEF:0 | Версия формата CEF |
| Skala-r | Название производителя |
| genome_mgmt | Название продукта |
| 1.13 | Версия продукта |
| 20000040 | Уникальный идентификатор категории события. ID event в таблице ресурсов |
| Запуск: версия Геном.У | Имя события |
| 3 | Важность события |
Подстрока с расширенными полями:
externalId=2 msg=Приложение запущено deviceProcessName=genome_core outcome=success start=1726241821961 dhost=user-genome-test
Из записей в формате CEF на данный момент выводятся следующие параметры:
| Поле | Описание |
|---|---|
| externalId | Идентификатор события |
| msg | Подробная информация о событии |
| deviceProcessName | Имя процесса, ассоциированного с событием |
| outcome | Результат события |
| start | Время возникновения события |
| dhost | FQDN или имя хоста получателя |
4.1.2.2 Формат JSON
Записи в формате JSON располагаются в директории /opt/skala-r/var/log/genome_mgmt/audit/json.
Пример записи:
{“createdAt”: “1726241825430”, “userNode”: “user-genome-test”, “metamodelVersion”: “1”, “module”: “genome_mgmt”, “name”: “Авторизация: Неизвестно (доступ запрещен)”, “params”: [{“name”: “message”, “value”: “Ошибка доступа: 401 url /api/datasheet”}, {“name”: “serviceVersion”, “value”: “1.13”}]}
Требования к формату не указаны.
На данный момент из записей в формате json выводятся следующие параметры:
| Поле | Описание |
|---|---|
| createdAt | Время записи в журнал |
| userNode | Имя узла |
| metamodelVersion | Версия модели, на данный момент выставлена в “1” |
| module | Название приложения |
| name | Строка с событием |
| params | Структуры с версией приложения и текстовым сообщением |
4.2 Конфигурационный файл#
Управление записями журналов производится с помощью конфигурационного файла logging_mgmt_conf.yml, расположенного в директории /opt/skala-r/genome/python-modules/lib/python3/site-packages/genome_ng/logging_mgmt_conf.yml.
Пример:
# Все ключи являются необязательными
version: 1
# Аудит
audit:
# Уровень сообщений, которые логируются DEBUG|INFO|WARNING|ERROR|CRITICAL
level: INFO
# Параметры форматов записи логов
formatters:
# Формат CEF
cef:
# Вкл/выкл запись логов в формате CEF
enable: true
# Управление ротированием файлов логов
rotate:
filepath: "/opt/skala-r/var/log/genome_mgmt/audit/cef/genome_mgmt_audit.log"
maxBytes: 104857600 # максимальный размер файла логов
backupCount: 5 # количество сохраненных логов "<filepath>.<n>" по maxBytes
# Формат JSON (ГосТех)
json:
enable: true
rotate:
filepath: "/opt/skala-r/var/log/genome_mgmt/audit/json/genome_mgmt_audit.log"
maxBytes: 104857600
backupCount: 5
# Фильтрация записей по группам/действиям/статусам событий
# Например, ["11-15", "2"] — исключить с 11 по 15 включительно и 2 ID
# Перечень срезов genome-core/docs/events
filters:
groups: []
actions: []
status: []
# Журналирование, аналогично параметрам аудита
journal:
level: INFO
formatters:
text:
enable: true
rotate:
filepath: "/opt/skala-r/var/log/genome_mgmt/journal/genome_mgmt_journal.log"
maxBytes: 104857600
backupCount: 5
filters:
groups: []
actions: []
status: []
Для включения / выключения какого-либо вида журналов используется параметр enable.
Имена файлов с записями, а также путь до этих файлов, задаются параметром filepath.
Размер файлов и их количество можно указать параметрами maxBytes и backupCount.
Параметром filters производится фильтрация записей в журналах.
Для применения новых настроек после изменения конфигурационного файла необходимо перезапустить приложение.
4.3 Фильтрация записей#
Как было указано, фильтрация записей в журналы осуществляется при помощи параметра filters в конфигурационном файле.
Фильтровать записи возможно по трём параметрам: groups, actions и status.
В коде находится скрипт, генерирующий документацию с описанием этих параметров.
4.3.1 Фильтрация по группам#
Все потенциальные записи разделены на группы в зависимости от типа. У каждой группы есть имя, описание и идентификатор, по которому можно производить фильтрацию.
Описание параметра groups:
| Атрибут GroupEnum | Имя группы | Текст подгруппы | ID подгруппы |
|---|---|---|---|
| unknown | Неизвестно | Неизвестно | 0 |
| app | Приложение | Приложение genome_mgmt | 10 |
| auth_login | Авторизация | Вход пользователя в систему | 21 |
| auth_logout | Авторизация | Выход пользователя из системы | 22 |
| updates_mgmt | Обновления | Добавление и удаление обновлений в Геном.У | 31 |
| updates_apply | Обновления | Применение обновлений | 32 |
| updates_info | Обновления | Получение информации об обновлениях | 33 |
| updates_internal | Обновления | Внутренняя логика работы с обновлениями | 34 |
| passport_generate | Паспорта | Генерация паспортов | 41 |
| passport_internal | Паспорта | Внутренняя логика работы | 42 |
| node_replace_hw | Замена узла | Регистрация hardware | 51 |
| node_replace_sw | Замена узла | Регистрация software | 52 |
| node_replace_bm | Замена узла | Регистрация benchmark | 53 |
| ipmi_create | IPMI | Создание IPMI | 61 |
| ipmi_check | IPMI | Проверка доступа IPMI | 62 |
| ipmi_info | IPMI | Получение IPMI данных | 63 |
| node_info | Узлы | Получение информации об узлах | 71 |
| node_update | Узлы | Изменение статуса и серийного номера узла | 72 |
| pak_mgmt | ПАК | Регистрация и удаление | 81 |
| pak_info | ПАК | Получение информации об ПАК | 82 |
| cluster_decommissioning | Кластер | Вывод из эксплуатации | 91 |
| cluster_info | Кластер | Получение информации о кластере | 92 |
| cluster_service | Кластер | Работа с сервисами | 93 |
| cluster_pgbouncer | Кластер | Работа с pgbouncer | 94 |
| cluster_uuid | Кластер | Работа с uuid | 95 |
| version | Версия Геном.У | Версия Геном.У | 200 |
4.3.2 Фильтрация по действиям#
Каждой записи соответствует действие, которое зависит от того, что нужно сделать с объектом. У действий также есть имя и идентификатор, по которому можно фильтровать записи.
Описание параметра actions:
| Атрибут ActionEnum | Имя действия | ID действия |
|---|---|---|
| read | Чтение | 1 |
| update | Редактирование | 2 |
| auth | Авторизация | 3 |
| start | Запуск | 4 |
| stop | Остановка | 5 |
| log_rotate | Ротация логов | 6 |
4.3.3 Фильтрация по статусам#
Каждой записи соответствует статус, обозначающий результат выполнения действия над объектом. У статусов также есть имя и идентификатор, по которому можно фильтровать записи.
Описание параметра status:
| Атрибут StatusEnum | Текст статуса | ID статуса |
|---|---|---|
| success | Успешно | 0 |
| failed | Неуспешно | 1 |
| forbidden | Доступ запрещен | 2 |
Таким образом, если необходимо, например, исключить все неуспешно завершённые события, в параметр status нужно добавить “1” и перезапустить приложение.
Если необходимо исключить все записи, связанные с заменой узла, в параметр groups нужно добавить “51-53” и перезапустить приложение.
4.4 Передача файлов журнала во внешние системы#
Передача журналов во внешние системы осуществляется с помощью ПО rsyslog. Перед настройкой необходимо установить пакет rsyslog.
Типовой набор конфигурационных файлов для настройки rsyslog находится в директории
/opt/skala-r/genome/python-modules/lib/python/site-packages/genome_ng/settings/rsyslog.
Для настройки необходимо скопировать указанный набор файлов в директорию /etc/rsyslog.d и указать адрес сервера во внешней SIEM-системе (АС СВОИ) в параметре Target в файла 10_genome.conf.
После внесения изменений в конфигурационный файл необходимо запустить сервис rsyslog следующей командой:
systemctl start rsyslog

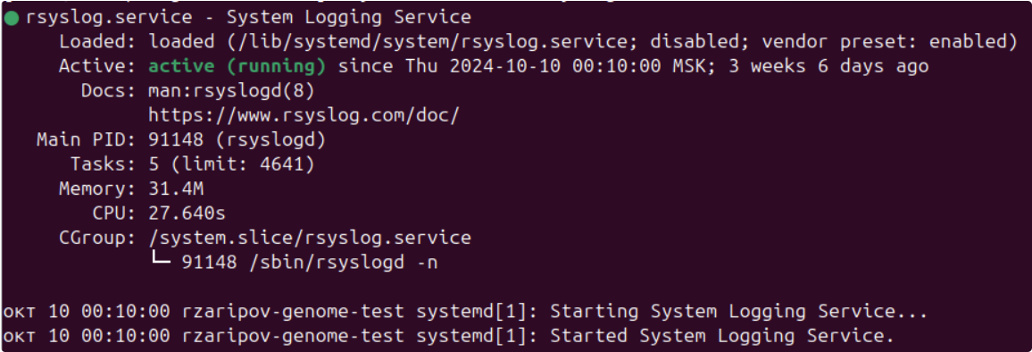

Убедиться, что сервис успешно запущен, можно с помощью команды:
systemctl status rsyslog
Статус должен быть active (running).
5 Проверка статуса SSH туннеля#
Проверка производится с помощью утилиты
systemctl status tunnel_<ip>.service
где ip - IP-адрес BMC узлов ПАК из инсталляционной карты.
Статус должен быть active (running).
