Руководство пользователя Скала^р Геном версия 1.11#

Глоссарий#

Термины и сокращения, которые используются для описания внутреннего устройства и функций программы:

Термин	Описание
Машина	ПАК, состоящий из Хостов (Узлов) или отдельный хост в составе ПАКа.
ПАК	Программно-Аппаратный Комплекс – набор технических и программных средств, работающих совместно для выполнения одной или нескольких сходных задач.
База данных	Объект сервиса СУБД, в котором пользователи создают таблицы, представления, хранимые процедуры.
СУБД	Система Управления Базами Данных. Набор программ, позволяющий организовывать, контролировать и администрировать базы данных.
Кластер	Объект управления верхнего уровня; группа узлов, на которой запускаются сервисы СУБД. Для обеспечения отказоустойчивости сервисов СУБД используется инструмент Pacemaker/Corosync.
Хост (Узел)	Элемент Машины, может представлять из себе сервер полезной нагрузки, вспомогательный сервер, коммутатор, виртуальную машину.
ВМ	Виртуальная Машина. Используются внутри некоторых типов Машин, например в "Скала^р МВ", или на Хосте управления в составе "Скала^р МБД".
ОС	Операционная Система.
IPMI	Intelligent Platform Management Interface. Интерфейс, обеспечивающий управление аппаратной частью Машины, включая настройку оборудования, управление питанием и логирование событий.

Общие сведения#

Наименование программы

Модуль управления ПО «Скала^р Геном» (далее – Модуль).

Область применения

Основной областью применения Модуля является поддержка жизненного цикла ПАКа.

Данная поддержка осуществляется в разделах обновления ПО, осуществления IPMI-доступа и процедуры замены вышедшего из строя узла.

Лингвистическое обеспечение

Основной язык пользователя в интерфейсах всех подсистем – Русский.

Дополнительный язык пользователя в интерфейсах всех подсистем – Английский.

Обеспечение защиты информации

Информационная безопасность Модуля достигается путем шифрования данных и соединений сервер-клиент по протоколу SSL на всех этапах их жизненного цикла.

Требования к уровню подготовки пользователя

К квалификации пользователей предъявляются следующие требования:

• владение навыками работы в интернет-браузере;
• владение навыками работы с сервером из командной строки;
• для замены узла требуется навык работы с сервером через IPMI;
• навык работы с ПАКами, которыми управляет Модуль.

Перечень документации, рекомендуемой для ознакомления

Перед началом эксплуатации Модуля необходимо ознакомление со следующими документами:

• руководство пользователя ПАКов;
• руководство пользователя другими модулями ПО «Скала^р».

Назначение и условия применения#

1. Виды деятельности, функции и классы решаемых задач

Основные функции Модуля:

• загрузка и установка обновлений ПО на узлах ПАКа;
• единая точка доступа к IPMI всех узлов ПАКа;
• замена вышедшего из строя узла ПАКа;
• формирование и поддержка паспортов ПАКа.

2. Характеристики и конфигурация технических средств

Тип реализующей ЭВМ: x86-64, aarch64(ARM64), ARM64, RISC-V.

Минимальная конфигурация сервера управления Модуля:

• CPU: от 4 ядер;
• RAM: от 16 Гб;
• ROM: от 100 Гб SSD;
• NET: от 1 Гб Ethernet.

3. Операционная среда и общесистемные программные средства

Для установки и работы Модуля требуется операционная система АльтСервер, АльтЛинукс Сертифицированный.

Описание интерфейса пользователя#

Цветовое кодирование статусов объектов управления#

В экранных формах Модуля используются следующие статусы для представления состояний объектов управления:

- компоненты (узлы) Машины исправны (данный статус не информативен, поскольку Модуль не отслеживает статус узлов).

- узел выведен в режим обслуживания.

Раздел "Машины"#

При переходе в браузере по актуальному адресу Модуля отобразится главная страница "Машины".

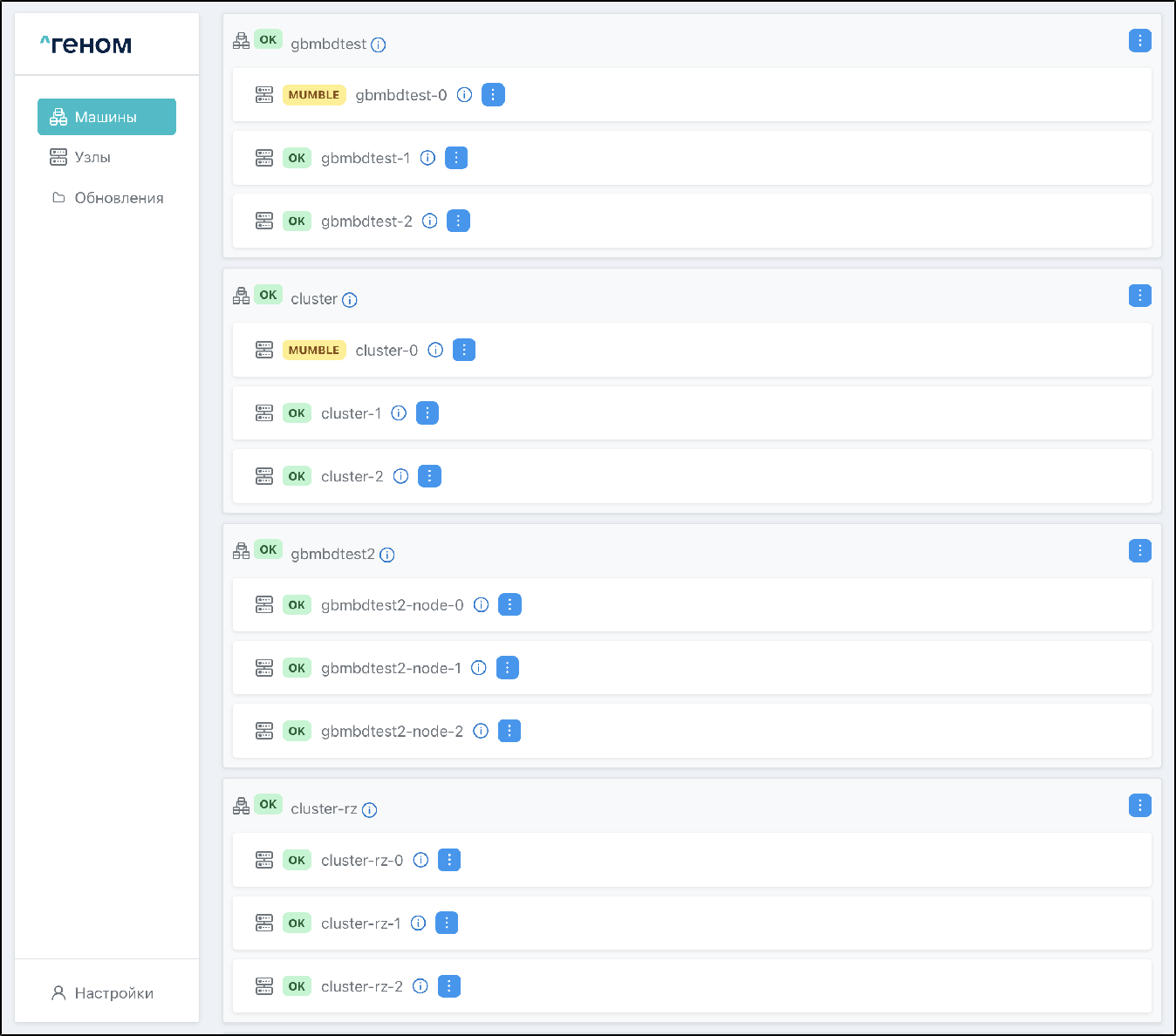

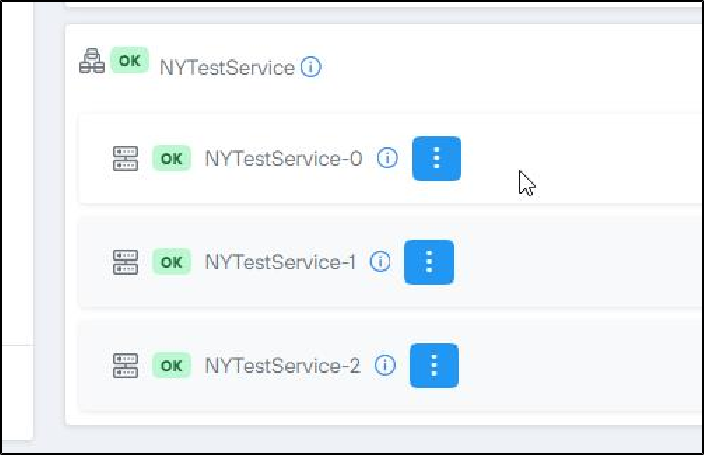

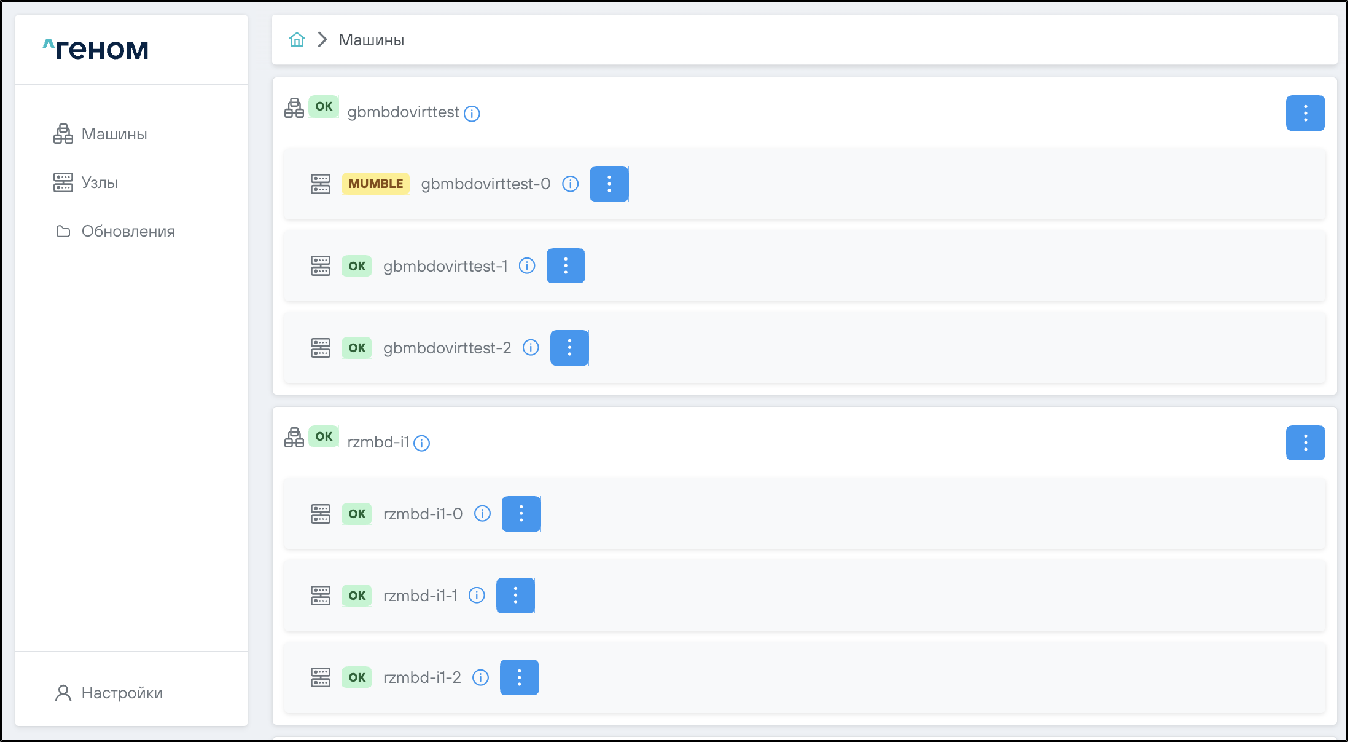

На странице отображается список Машин, которыми управляет экземпляр Модуля. Для каждой Машины показан список входящих в неё узлов:

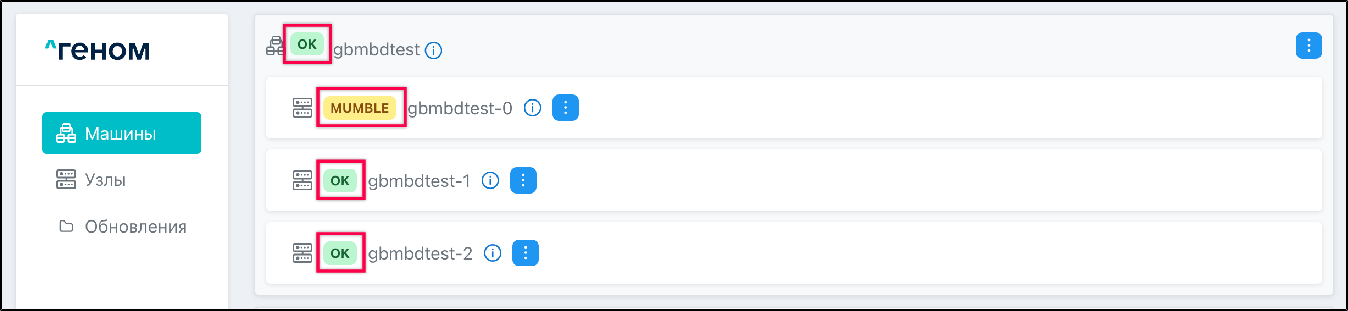

Для Машин и узлов отображаются их актуальные статусы:

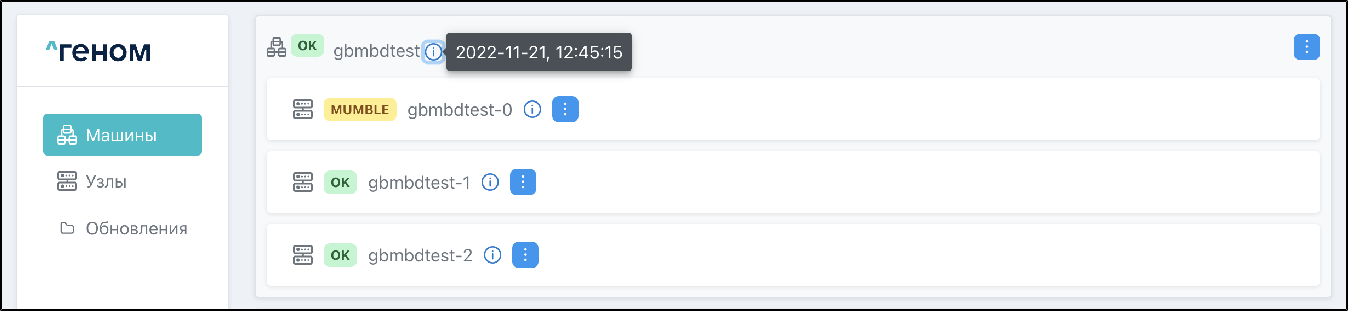

При нажатии элемента управления справа от имени Машины отобразится дата её создания:

При нажатии соответствующего Машине элемента управления раскрывается меню доступных для данной Машины операций:

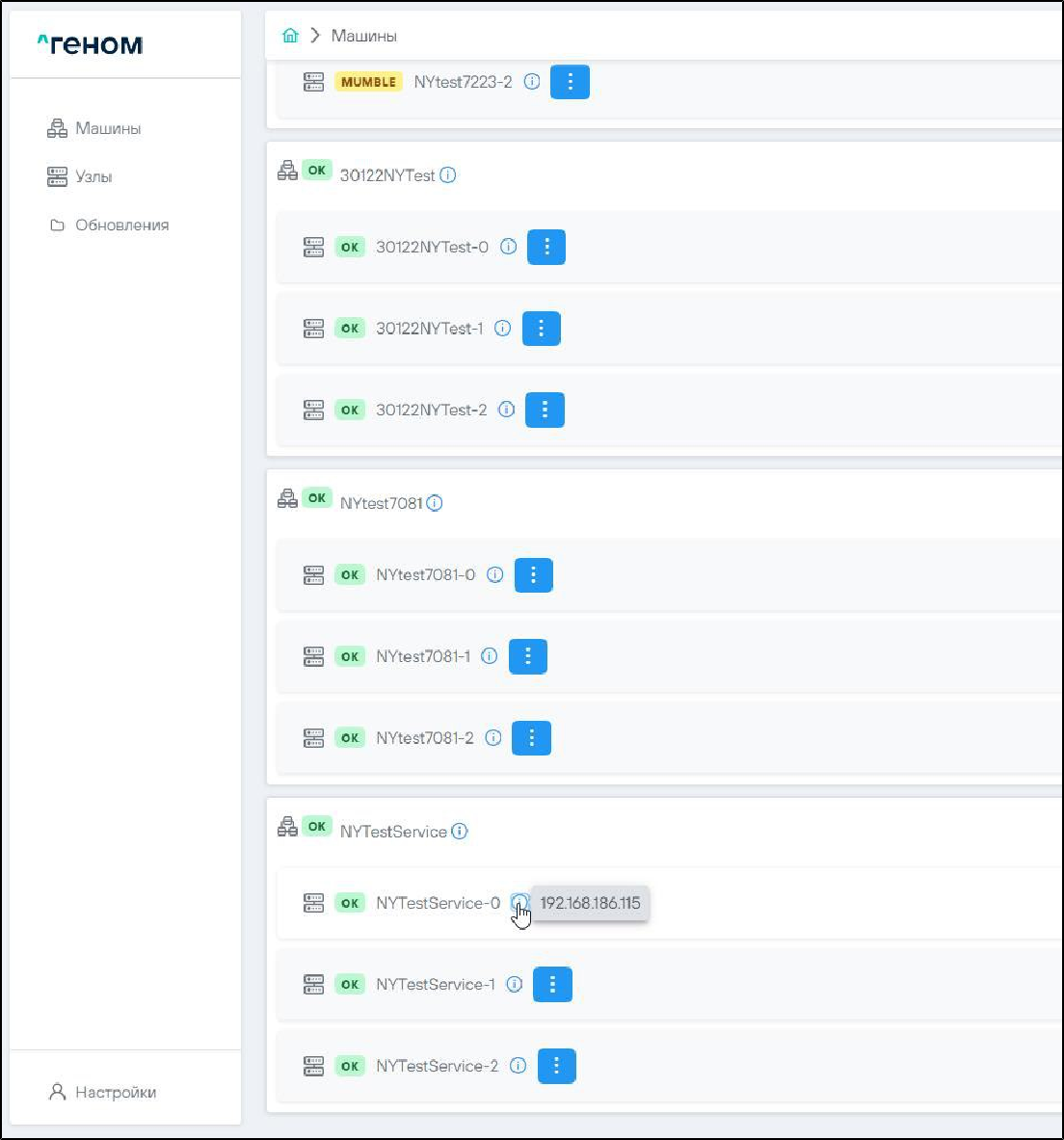

При нажатии элемента управления справа от имени узла отобразится IP-адрес данного узла:

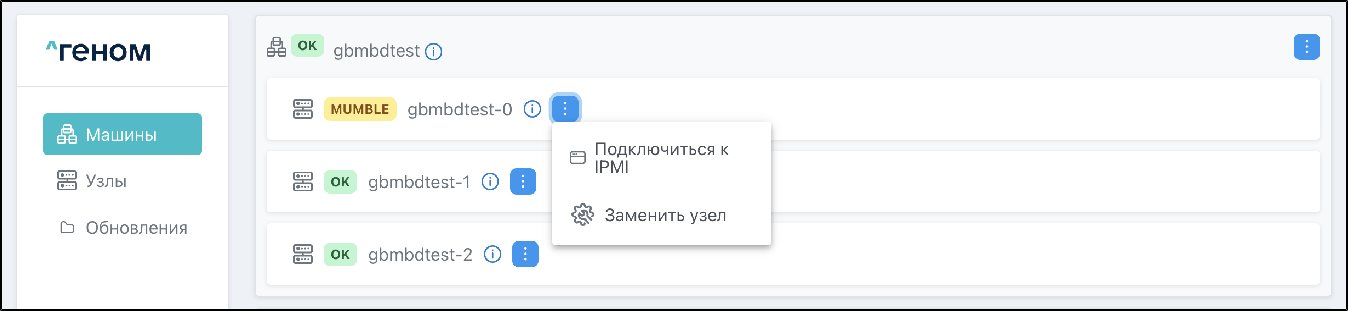

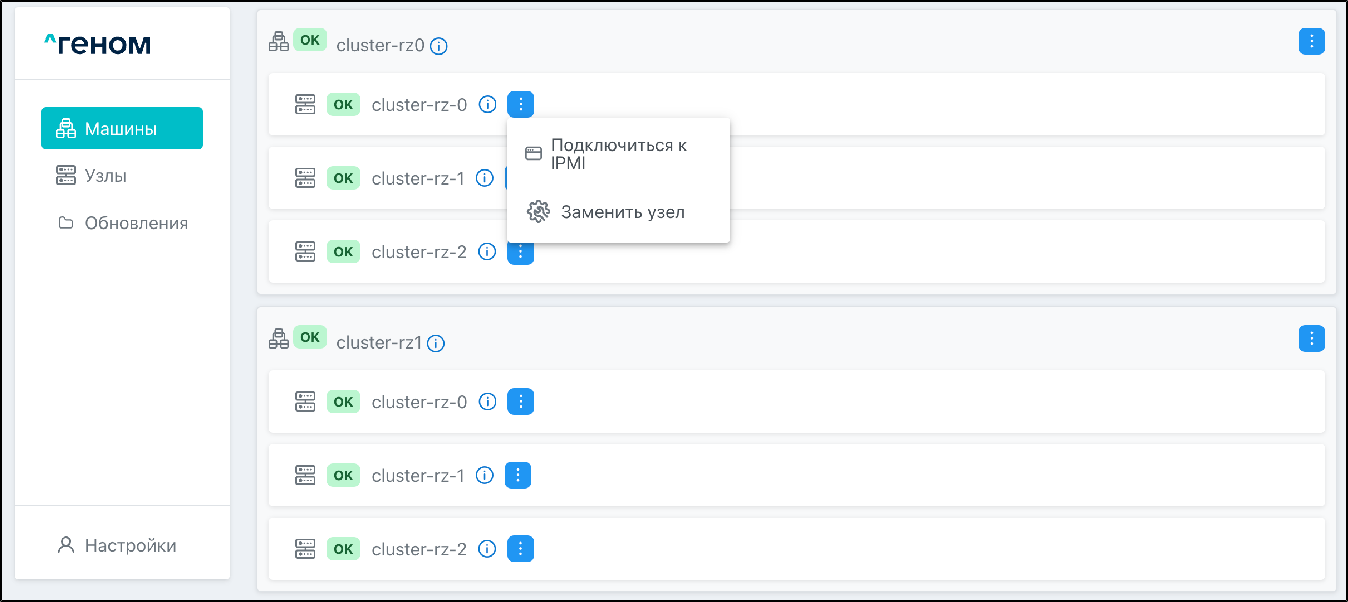

При нажатии соответствующего узлу элемента управления раскрывается меню доступных для данного узла операций:

Раздел "Узлы"#

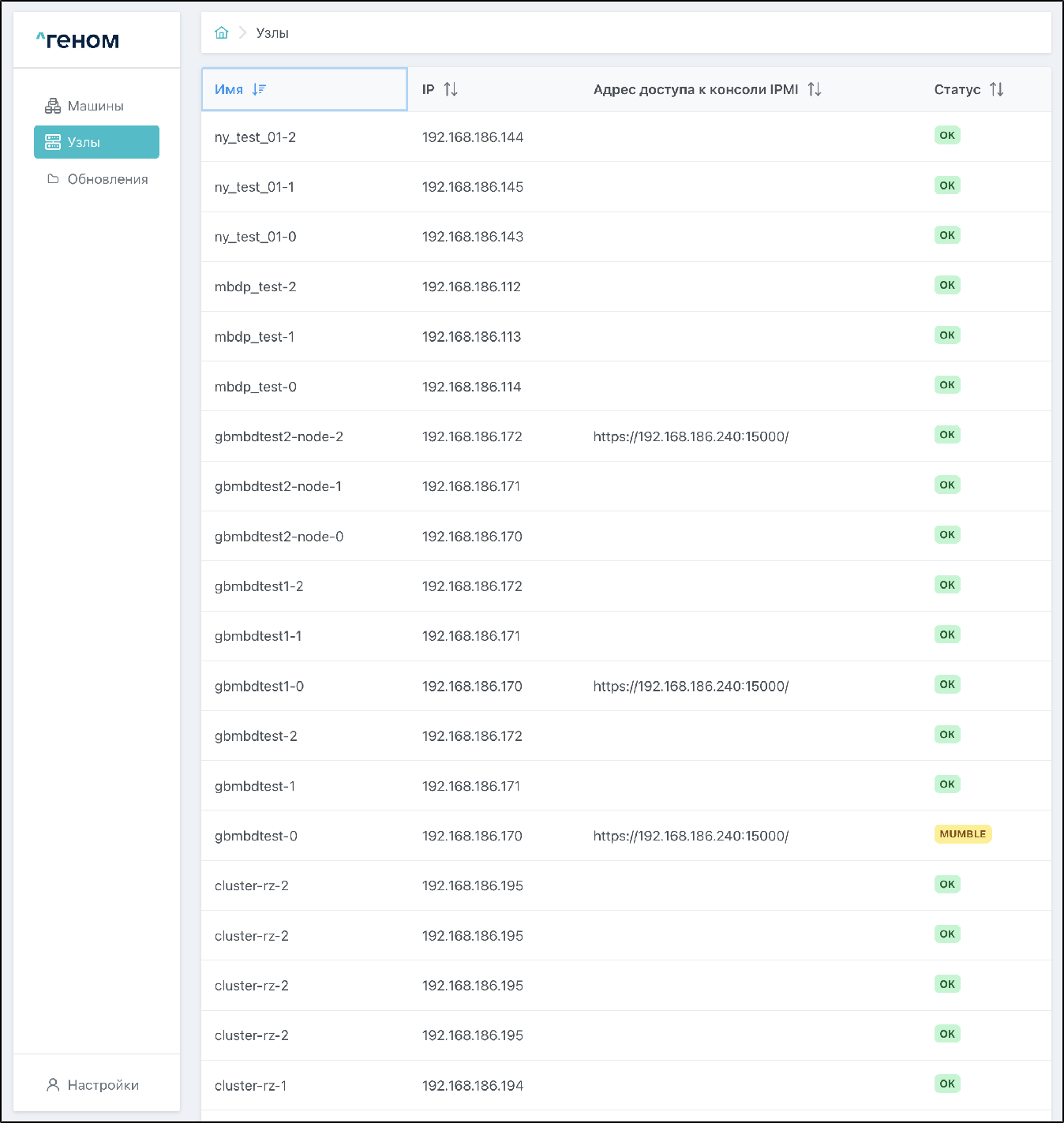

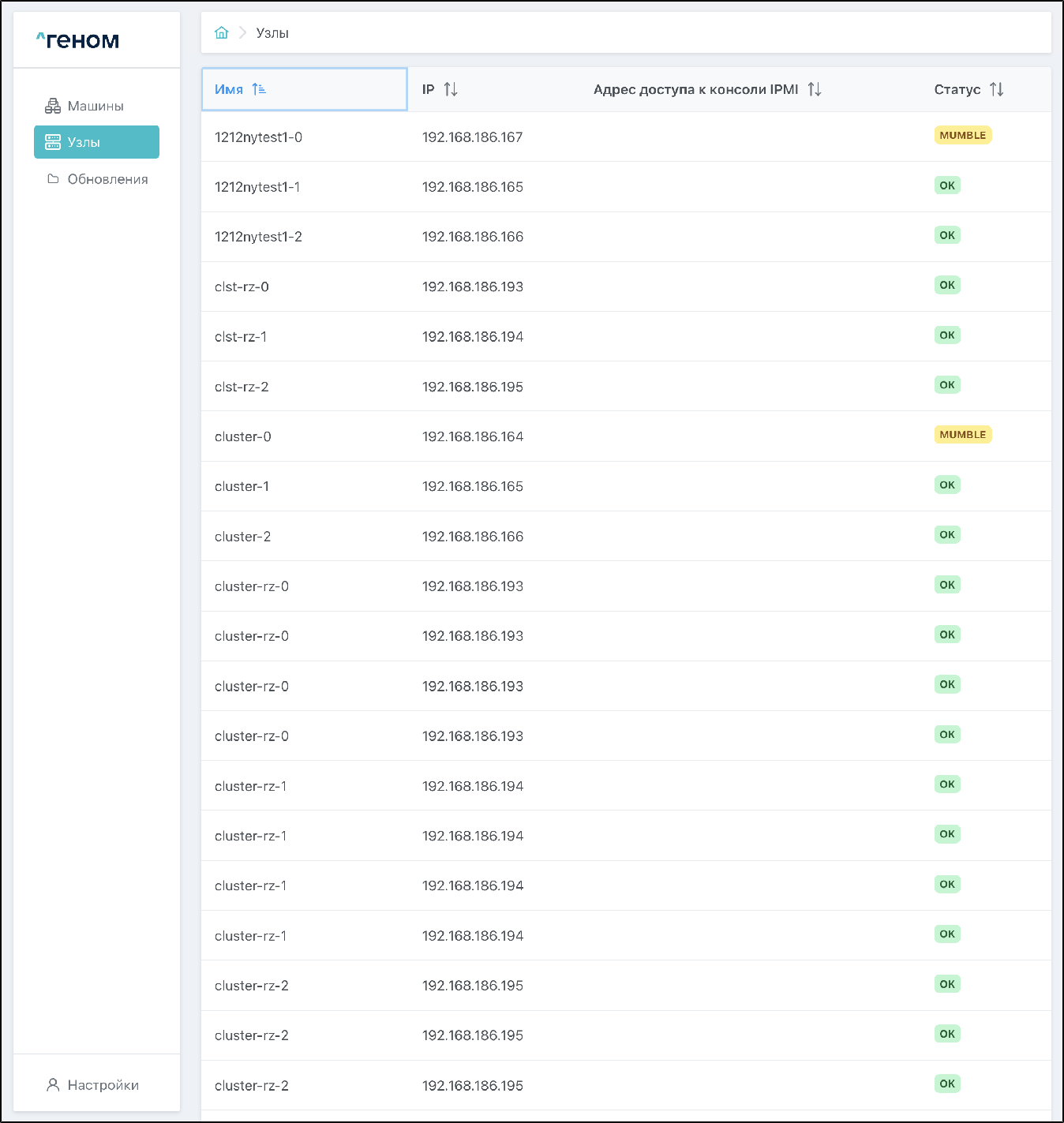

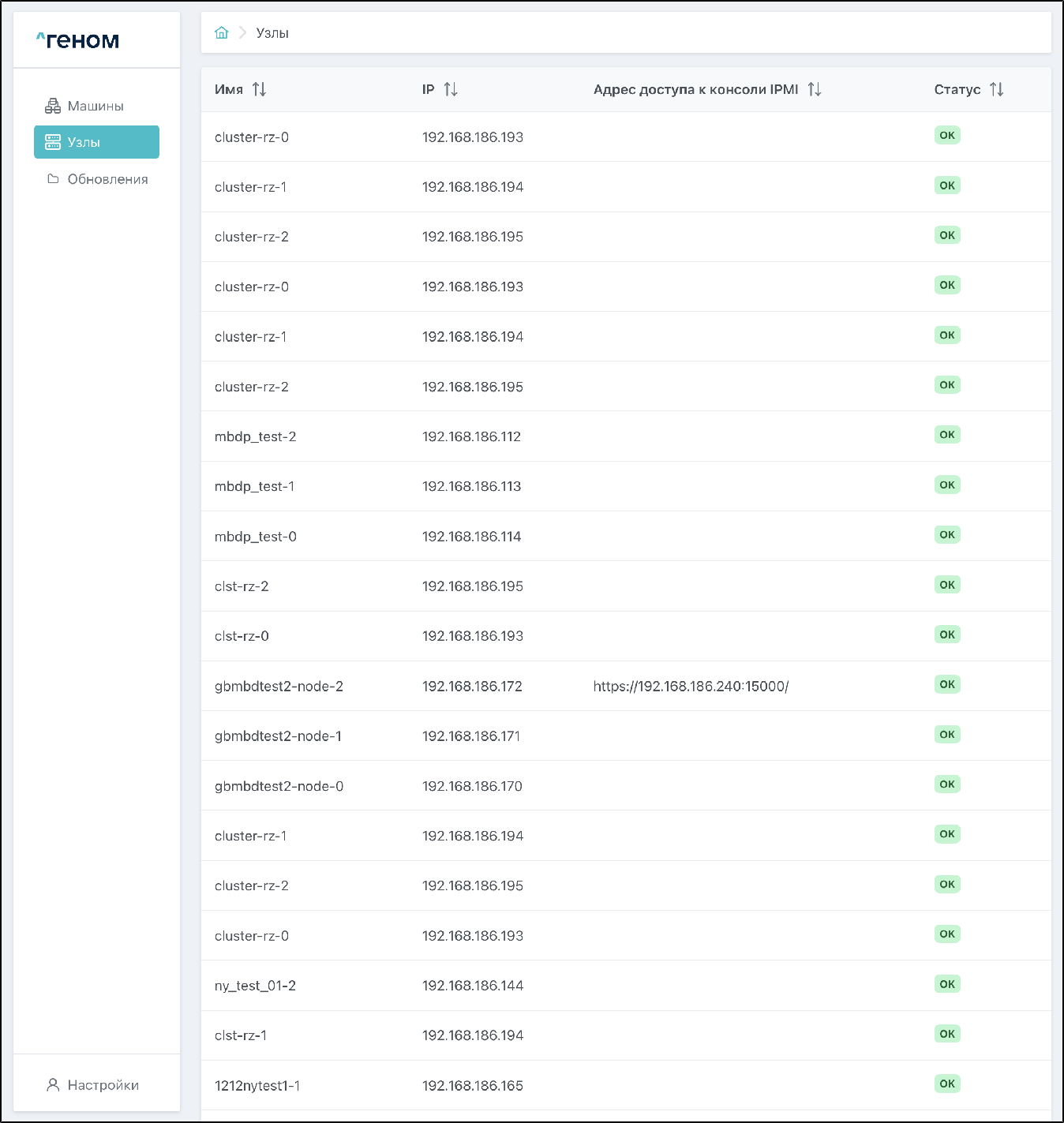

На странице раздела "Узлы" отображается список всех узлов с IP-адресами, адресами доступа к консоли IPMI и текущими статусами:

Порядок сортировки узлов можно изменить.

При нажатии на какой-либо заголовок столбца таблицы, он становится активным (выделение синим цветом и рамкой):

Повторные нажатия на выделенный заголовок столбца изменяют порядок сортировки.

• Сортировка по имени узла по возрастанию:

• Сортировка по имени узла по убыванию:

Раздел "Обновления"#

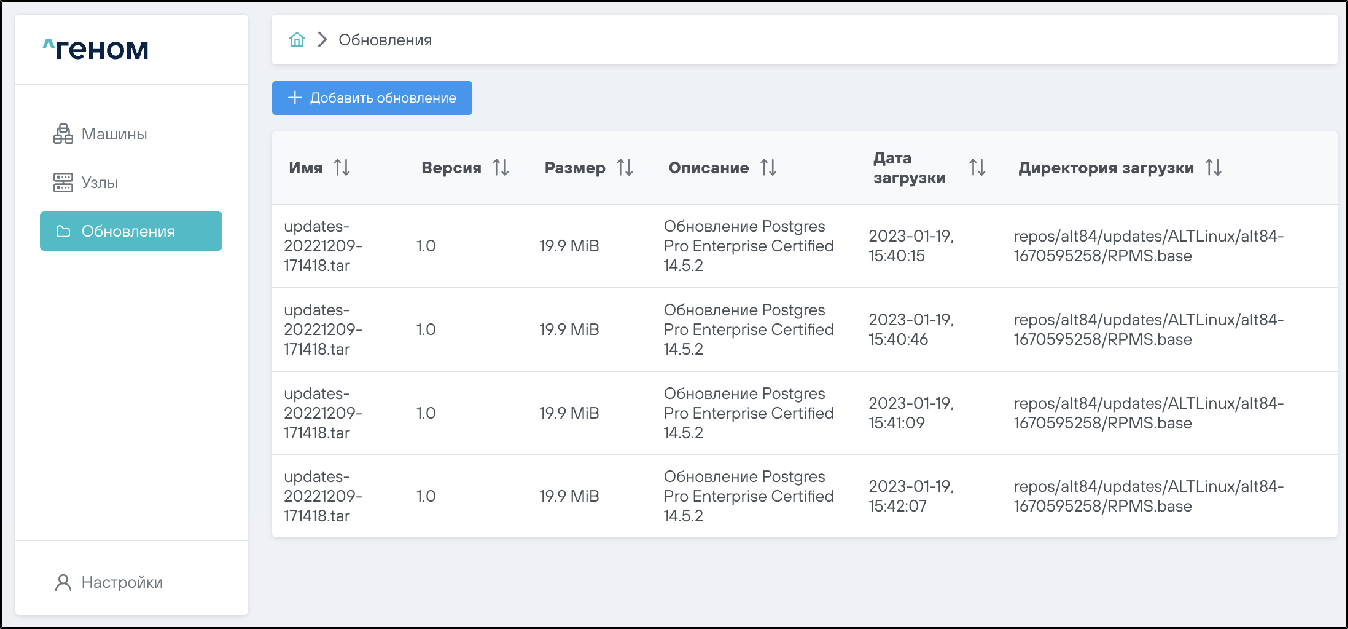

При выборе раздела "Обновления" открывается страница, на которой отображается список, содержащий все когда-либо загруженные обновления. Для каждого обновления указаны имя, версия, размер, краткое описание, а также дата и директория загрузки:

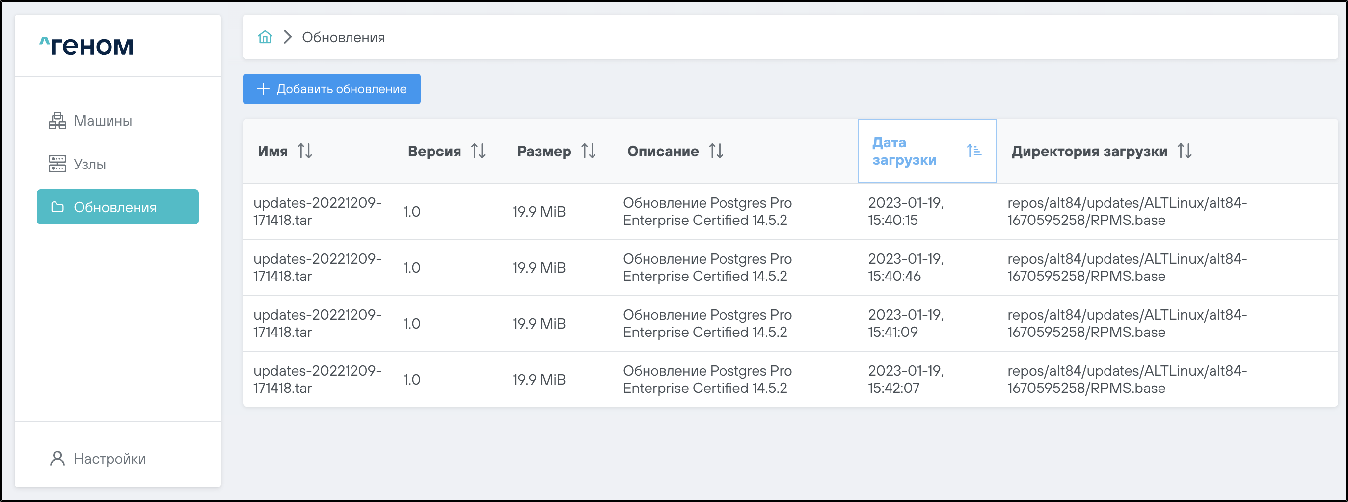

Порядок сортировки узлов можно изменить. Изменение порядка сортировки производится аналогично описанному в п.3.3 данного Руководства. Например, сортировка обновлений по дате загрузки:

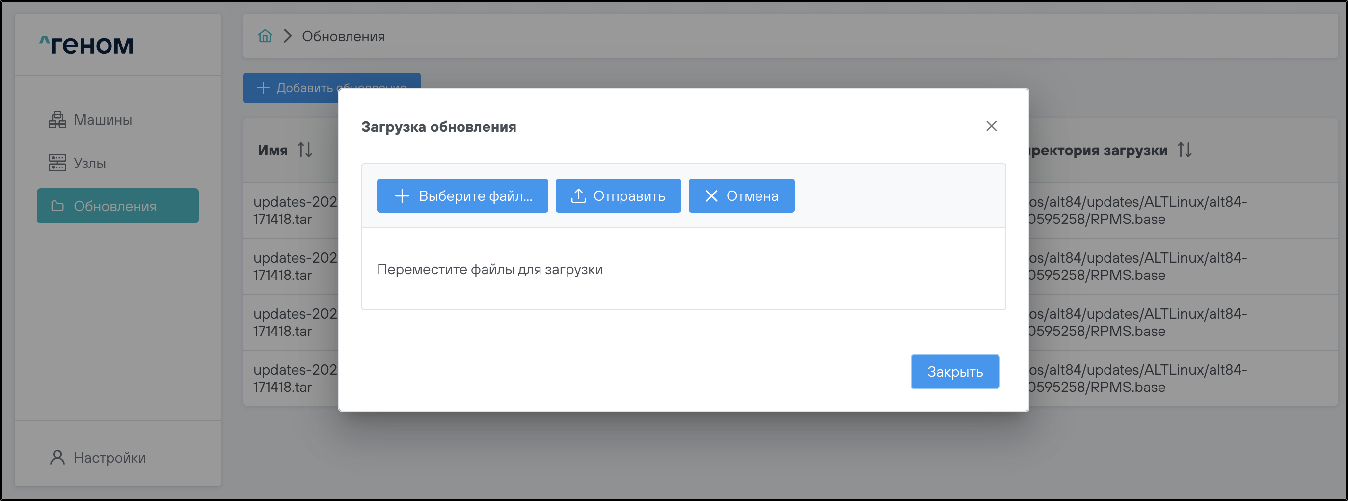

Для загрузки новых обновлений используется кнопка . При её нажатии появляется окно загрузки файла обновления:

Раздел "Настройки"#

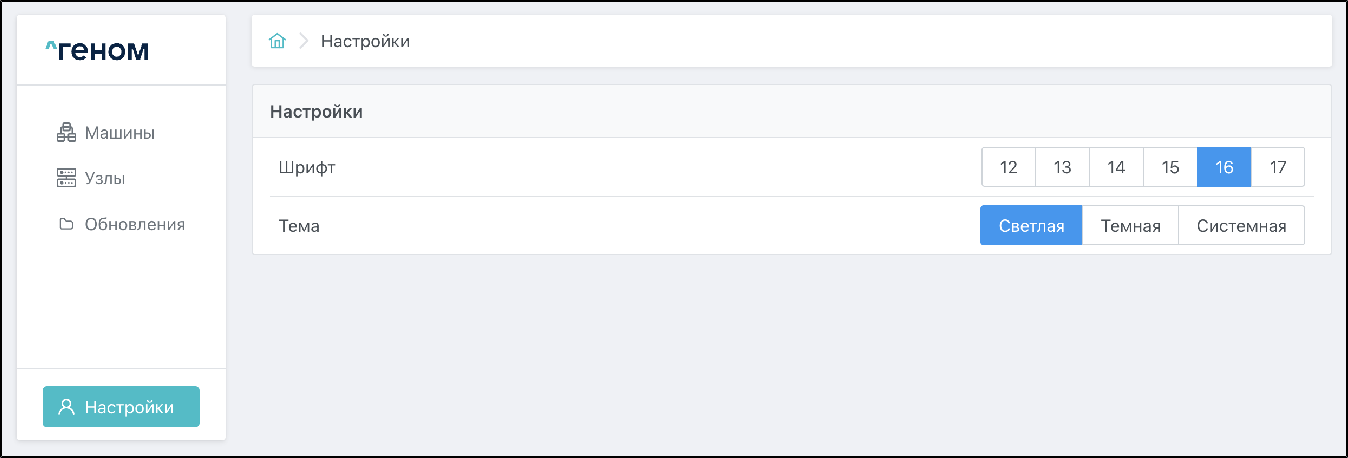

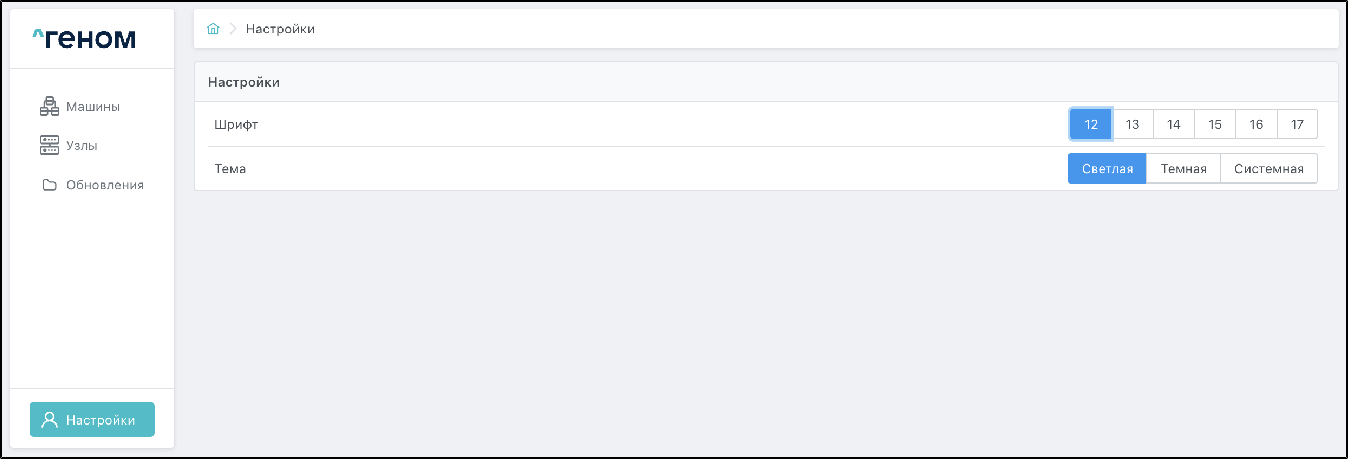

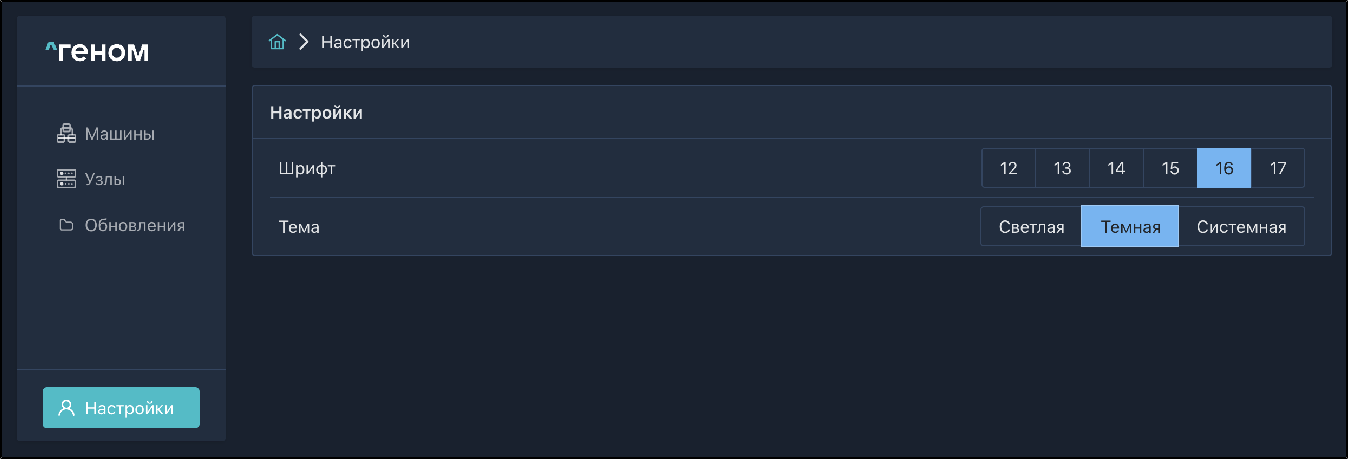

При выборе раздела "Настройки" в левом нижнем углу интерфейса открывается страница с настройками Модуля:

В настройках можно изменить размер шрифта и тему оформления.

• Для изменения шрифта нужно нажать на нужное значение размера из следующего ряда:

Новый размер шрифта применяется без дополнительного подтверждения:

• Для изменения темы нужно нажать на соответствующую нужной теме кнопку:

Новая тема применяется также без дополнительного подтверждения:

#

Подключение к хостам по интерфейсу IPMI#

Для подключения нужно выполнить следующие действия.

1. Нажать на элемент управления для открытия меню доступных для данного узла операций:

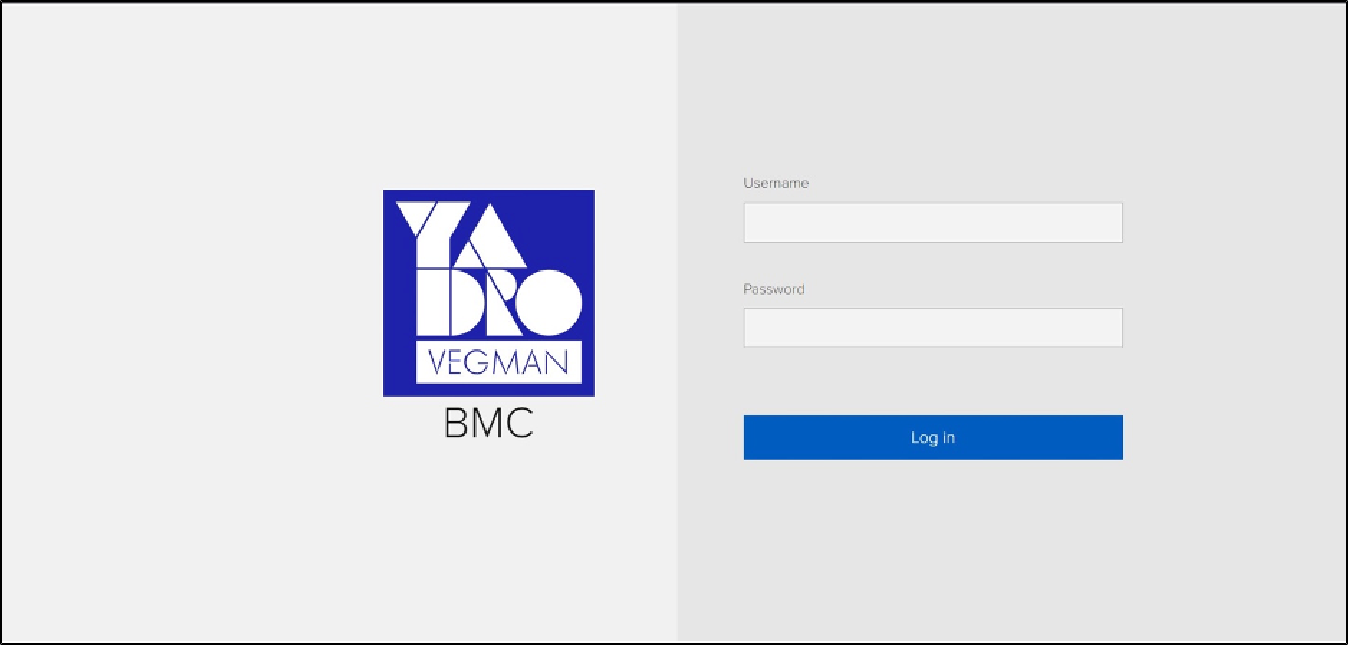

2. Выбрать пункт . Откроется окно авторизации:

В соответствующие поля окна ввести логин и пароль доступа, нажать кнопку .

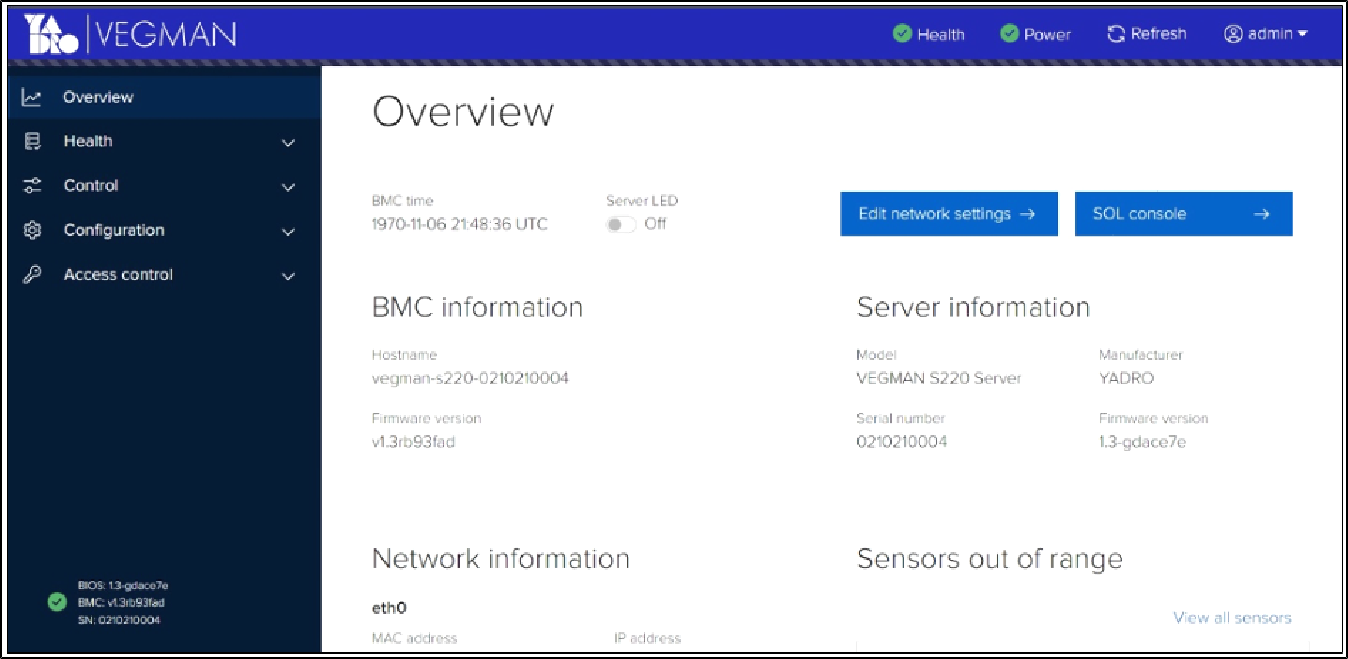

Откроется окно панели управления:

3. Развернуть пункт главного меню , выбрать пункт .

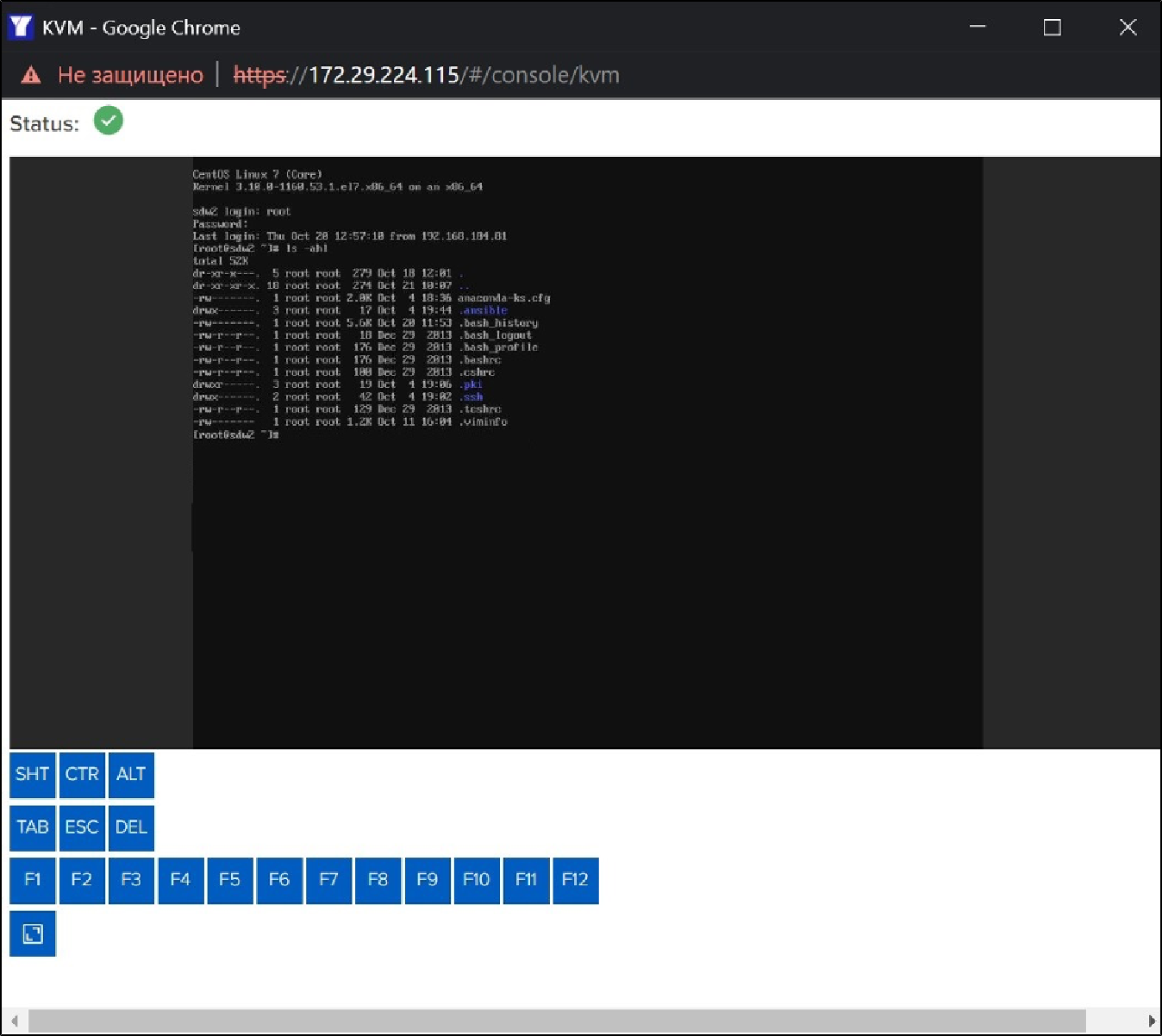

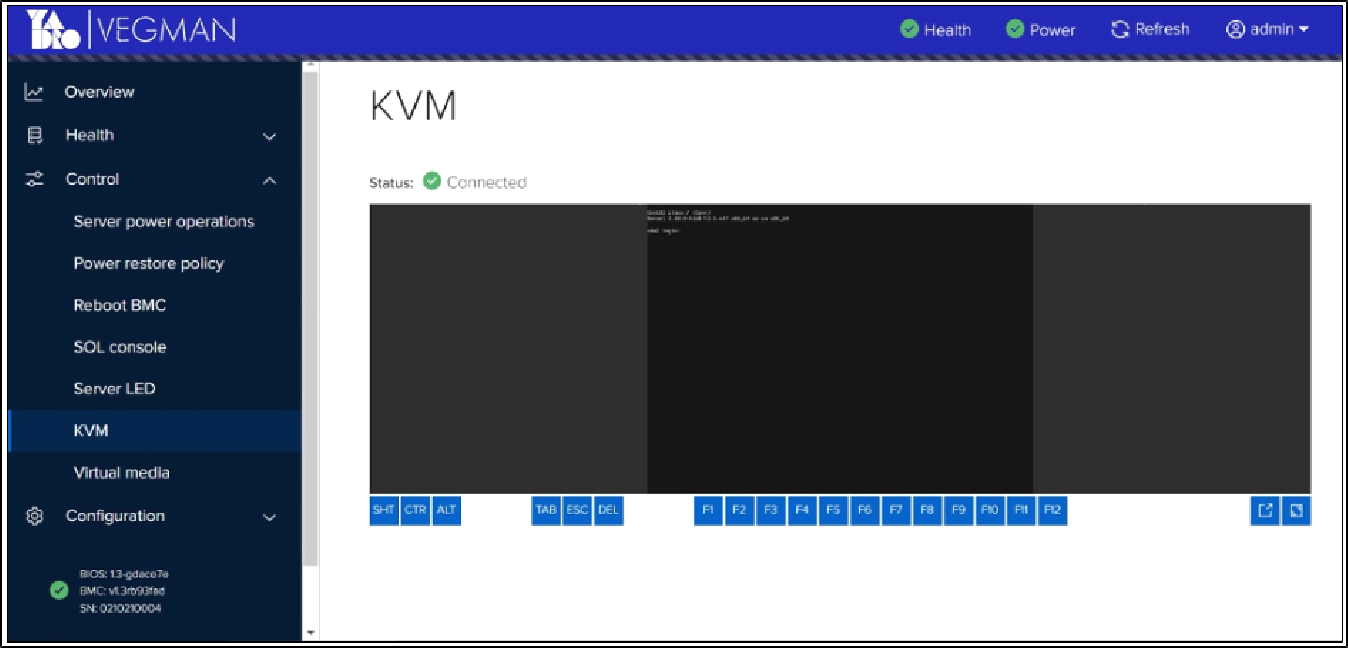

Запустится веб-консоль KVM с командной строкой:

4. В командную строку ввести логин и пароль доступа. Отобразится содержимое корневой директории хоста:

Посредством доступа к Машине по интерфейсу IPMI доступны следующие действия по управлению жизненным циклом модулей в составе Машины:

• обновление загрузчиков ОС;

• установка загруженных из ПО «Скала^р Геном» обновлений; изменение сетевой конфигурации;

• обнаружение проблем, приведших к потере сетевого доступа к ОС по SSH.

#

Замена узла#

1. Произвести подготовку и коммутацию сервера из ЗИПа, предназначенного для замены.

2. Перейти на страницу "Машины". Найти необходимый для замены узел.

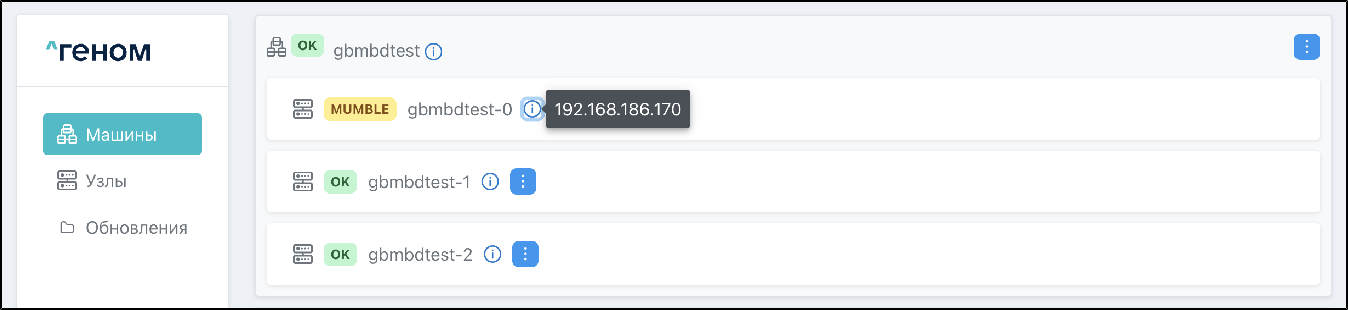

Нажать на элемент управления справа от имени заменяемого узла и зафиксировать его IP:

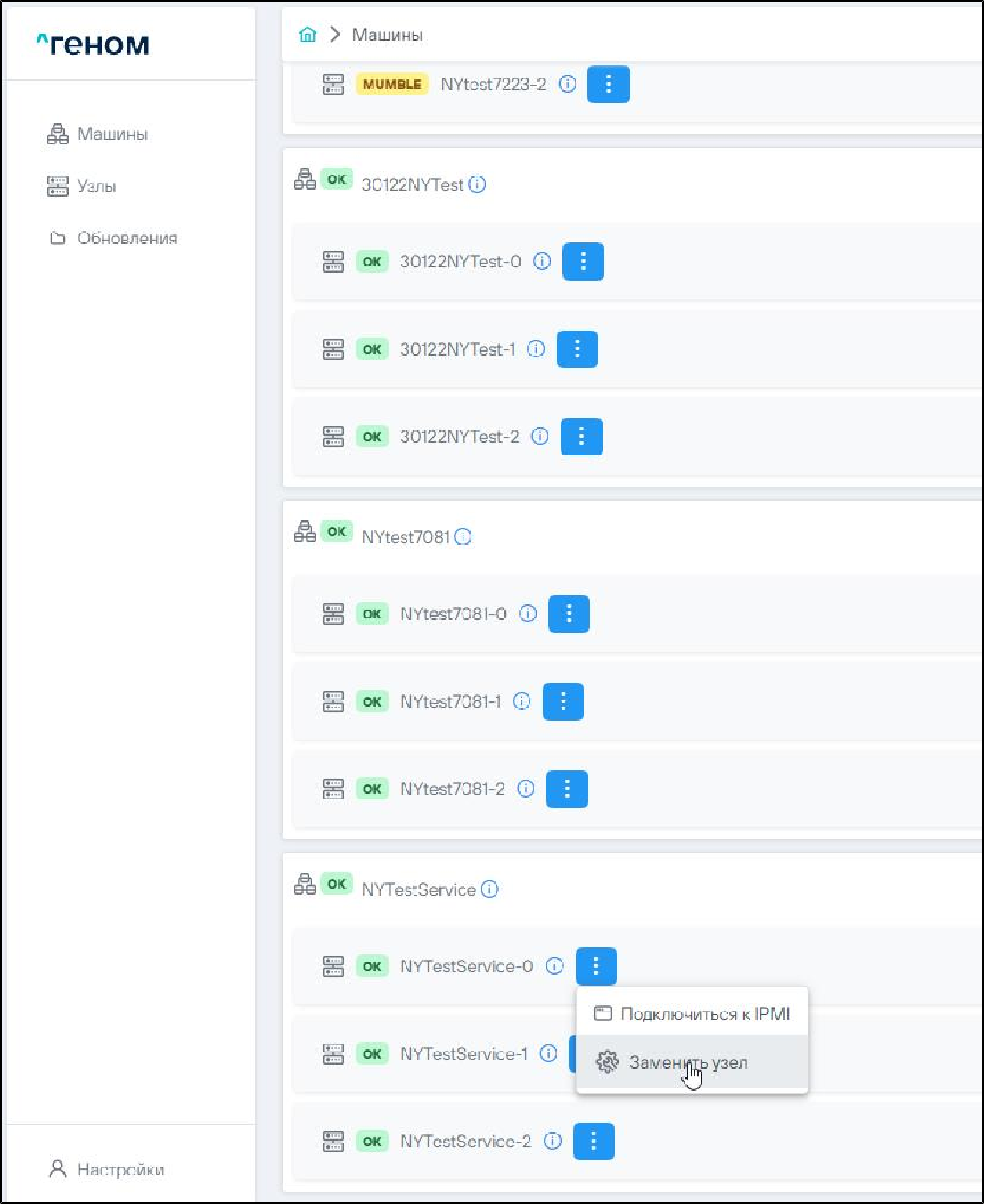

3. Нажать на элемент управления для открытия меню доступных для данного узла операций:

4. Выбрать пункт . Появится окно подтверждения перевода узла в режим обслуживания:

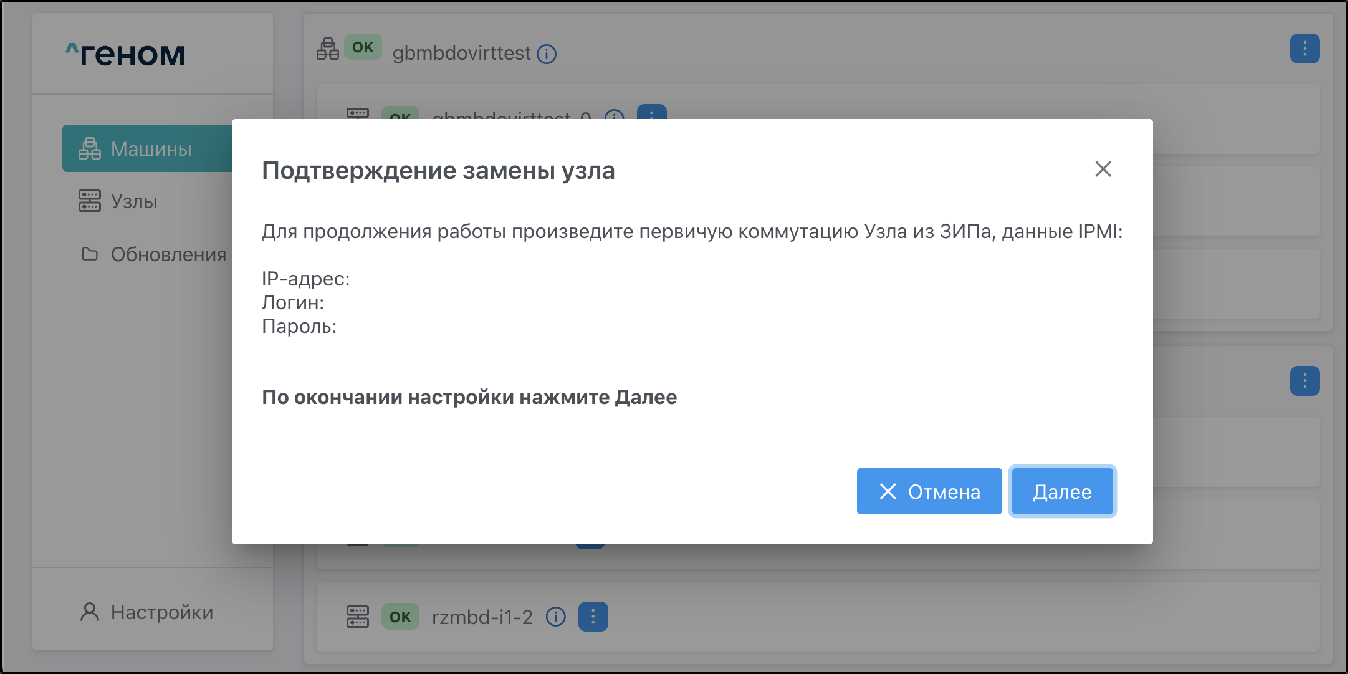

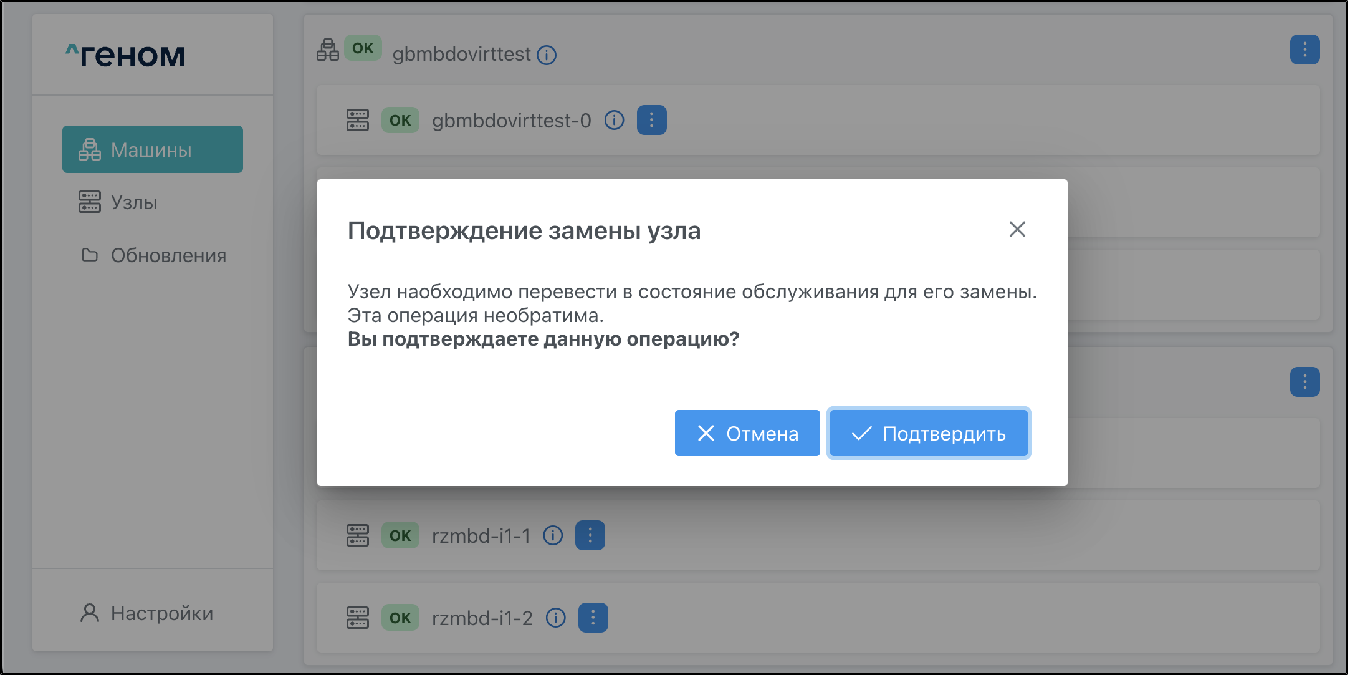

5. В окне нажать кнопку . Появится диалоговое окно подтверждения замены узла:

В соответствующие поля диалогового окна вести IP-адрес, логин и пароль, заданные в процессе выполнения п.5.1 данного Руководства.

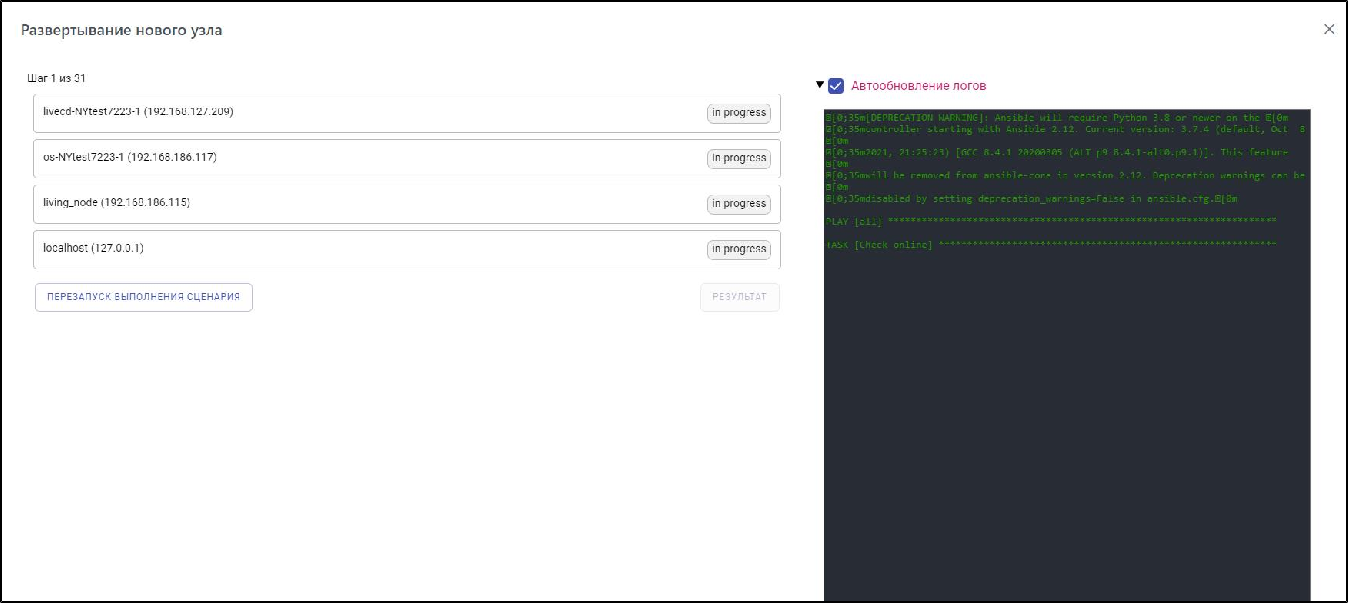

6. Нажать кнопку . Появится окно развертывания нового узла:

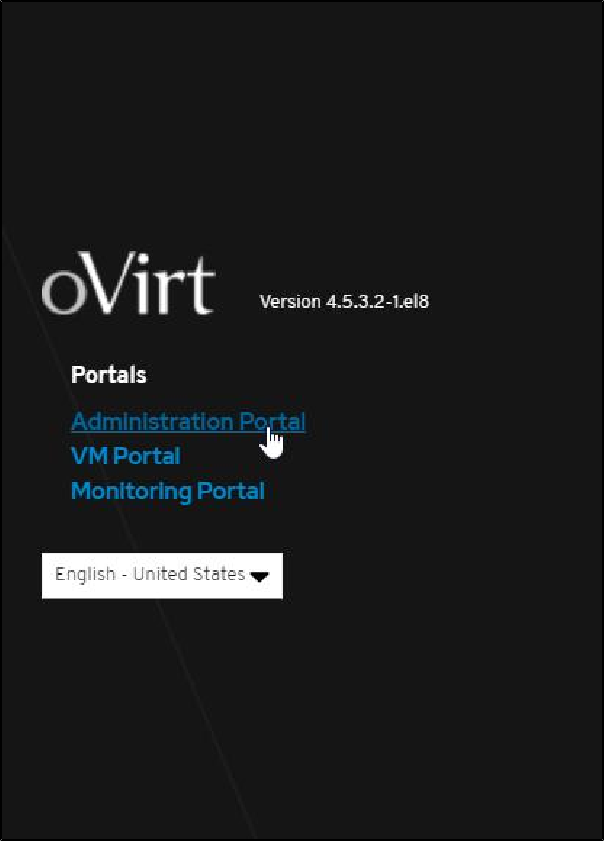

7. Открыть консоль управления виртуальными машинами OVirt, раздел "Administration Portal":

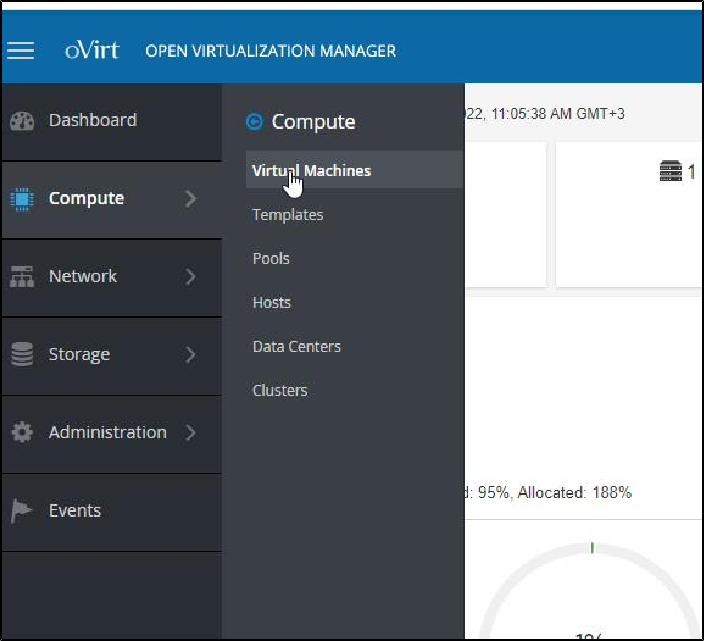

8. В разделе главного меню "Compute" выбрать подраздел "Virtual Machines":

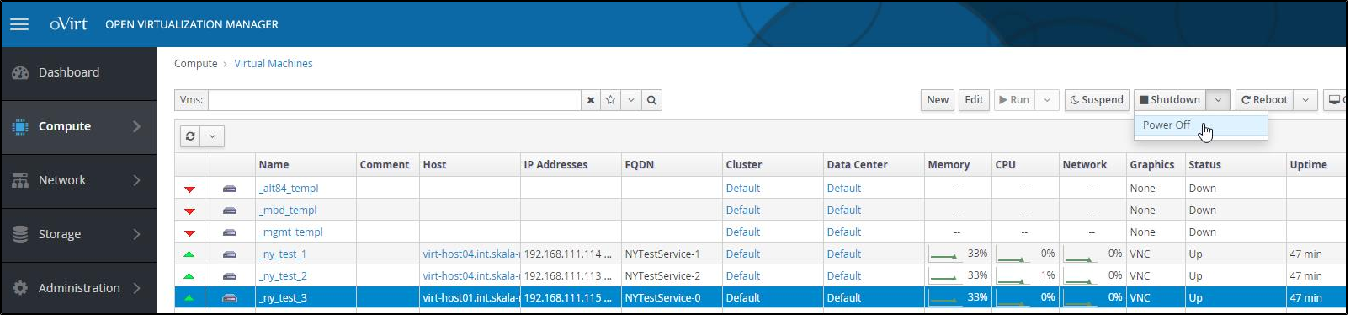

9. Найти узел, выбранный для замены в п.5.2 данного Руководства. Виртуальная машина, которая подлежит замене, должна быть отключена:

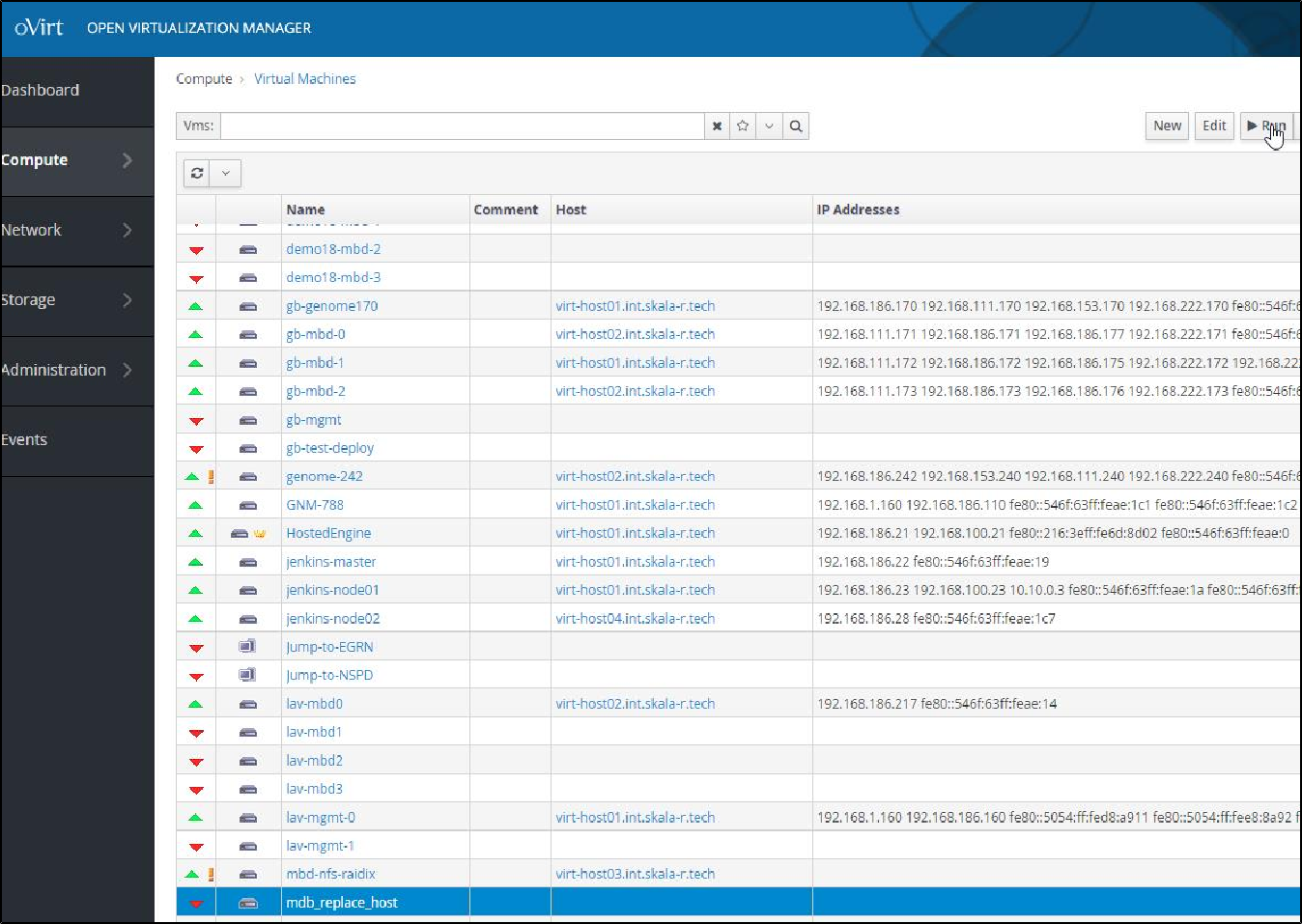

10. Запустить узел, подготовленный в процессе выполнения п.6.1 данного Руководства, и дождаться его загрузки.

11. После загрузки виртуальной машины диалоговое окно "Развертывание нового узла" переводит на сценарий "Скала^р МБД - замена Узла":

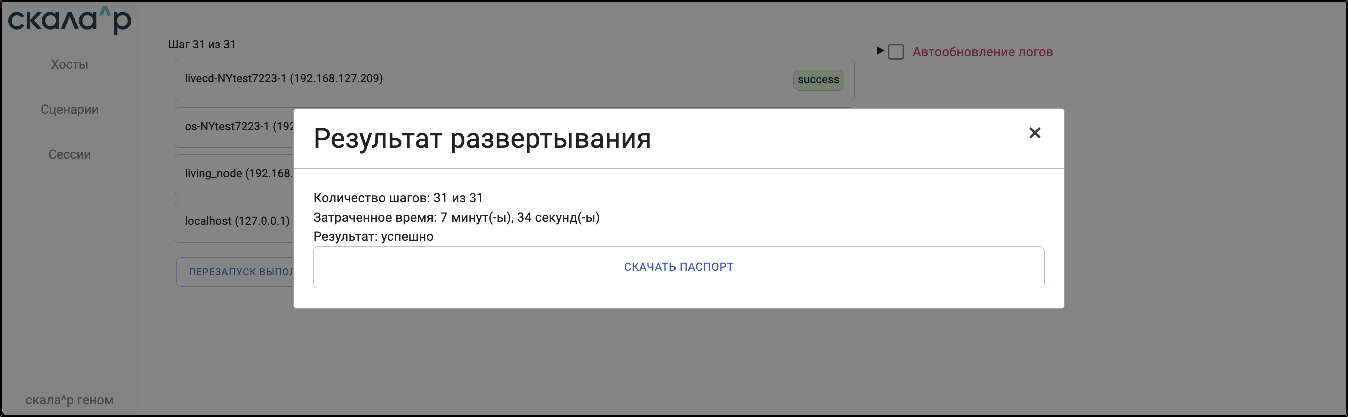

Дождаться завершения выполнения сценария:

12. Открыть Модуль и в разделе "Машины" найти Машину МБД.П с замененным узлом. Все узлы у Машины должны быть в статусе .

Загрузка и установка обновлений#

Загрузка обновлений#

1. Перейти на страницу "Обновления":

На странице представлен список всех загруженных файлов обновлений.

Если необходимое обновление в списке отсутствует, его нужно загрузить, нажав кнопку .

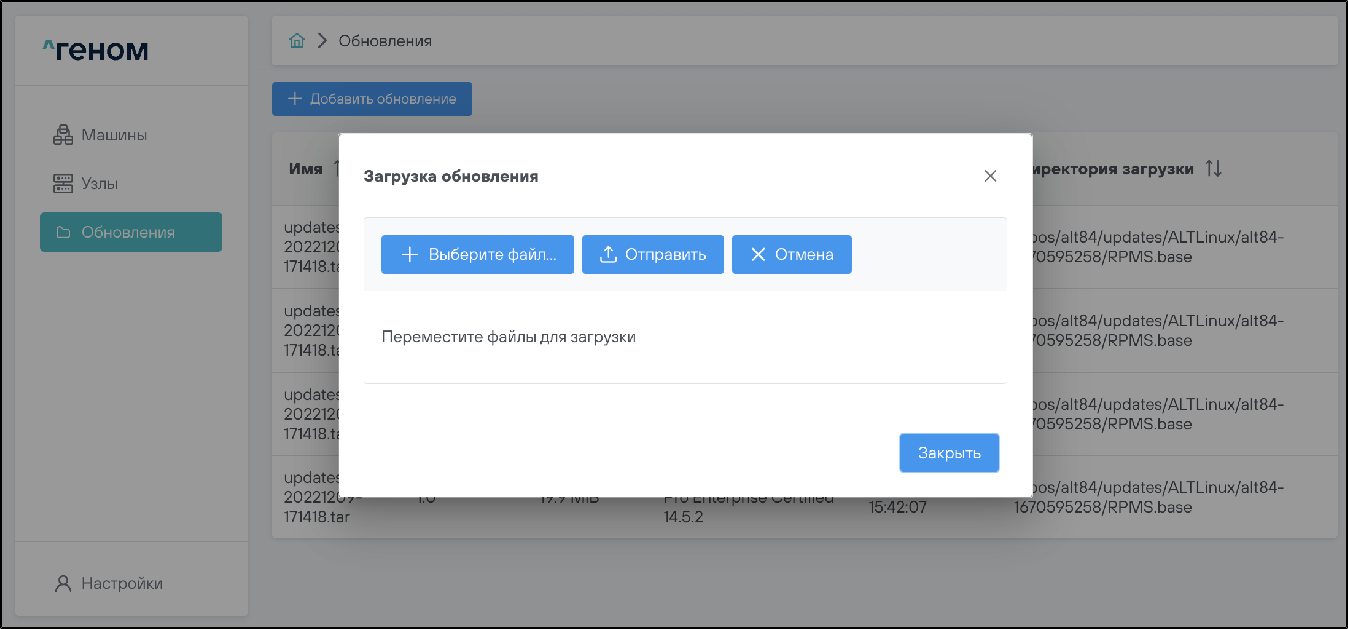

2. В окне загрузки обновления нажать кнопку :

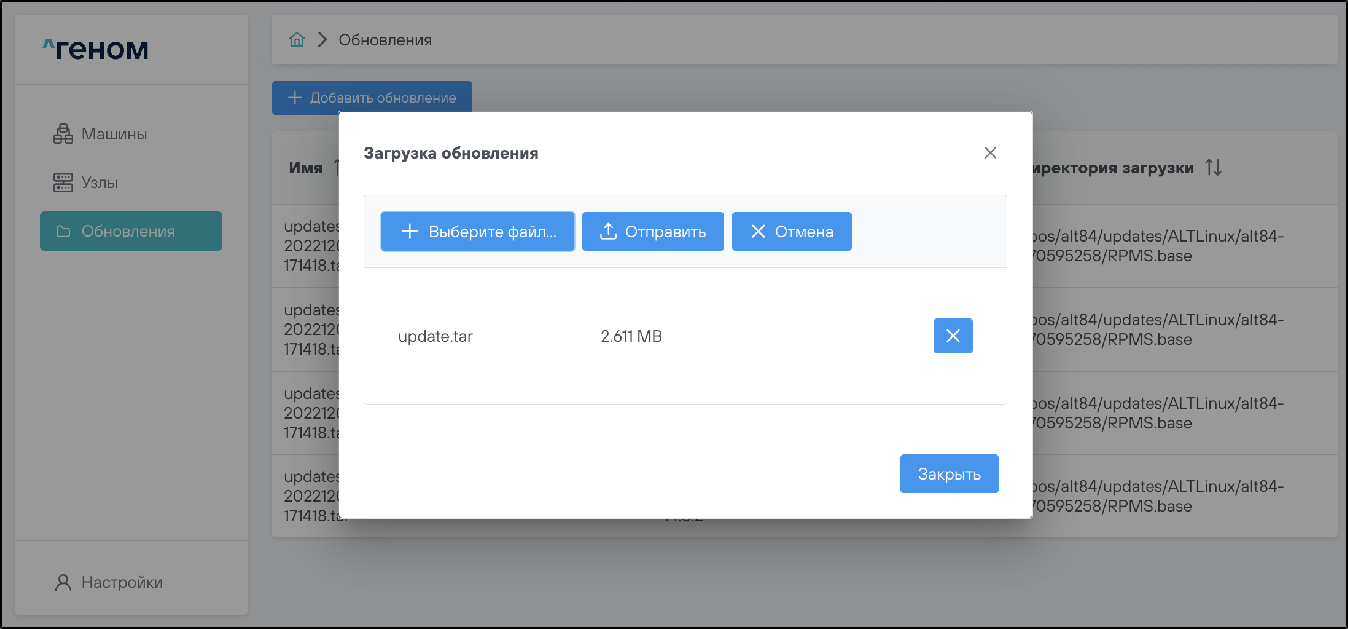

3. Выбрать необходимый для загрузки файл обновления и нажать кнопку :

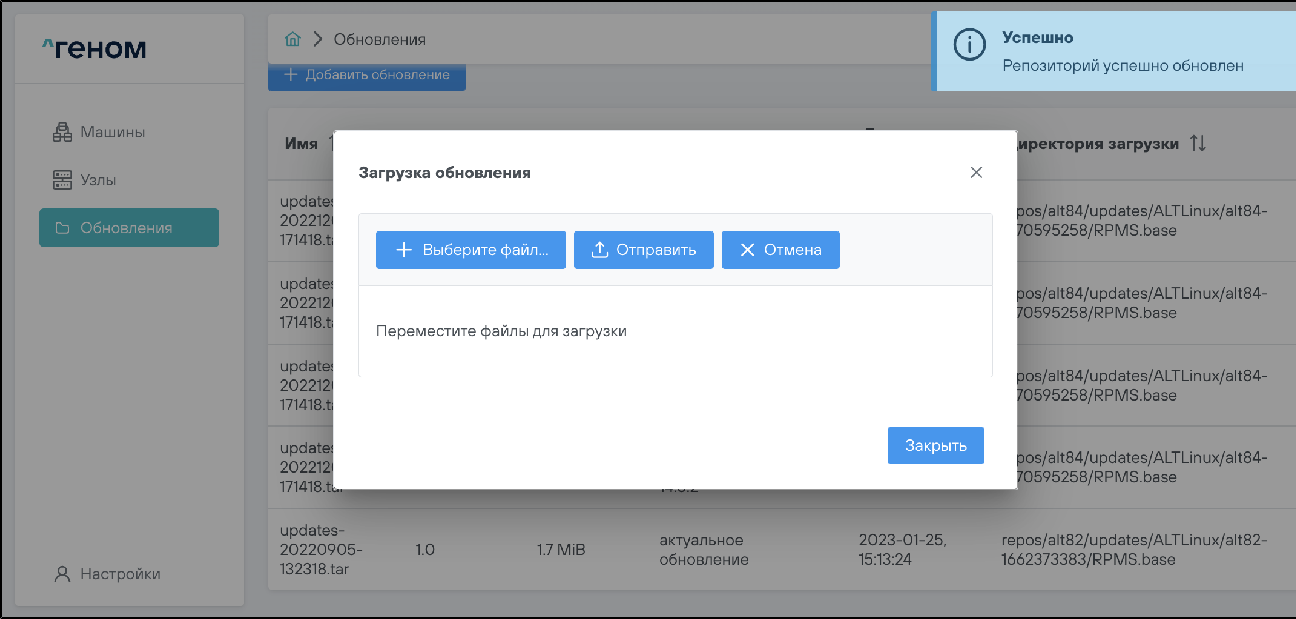

• Если проверка и загрузка файла прошли успешно, появится всплывающее сообщение об успешном обновлении репозитория:

Обновление отобразится в списке доступных для установки.

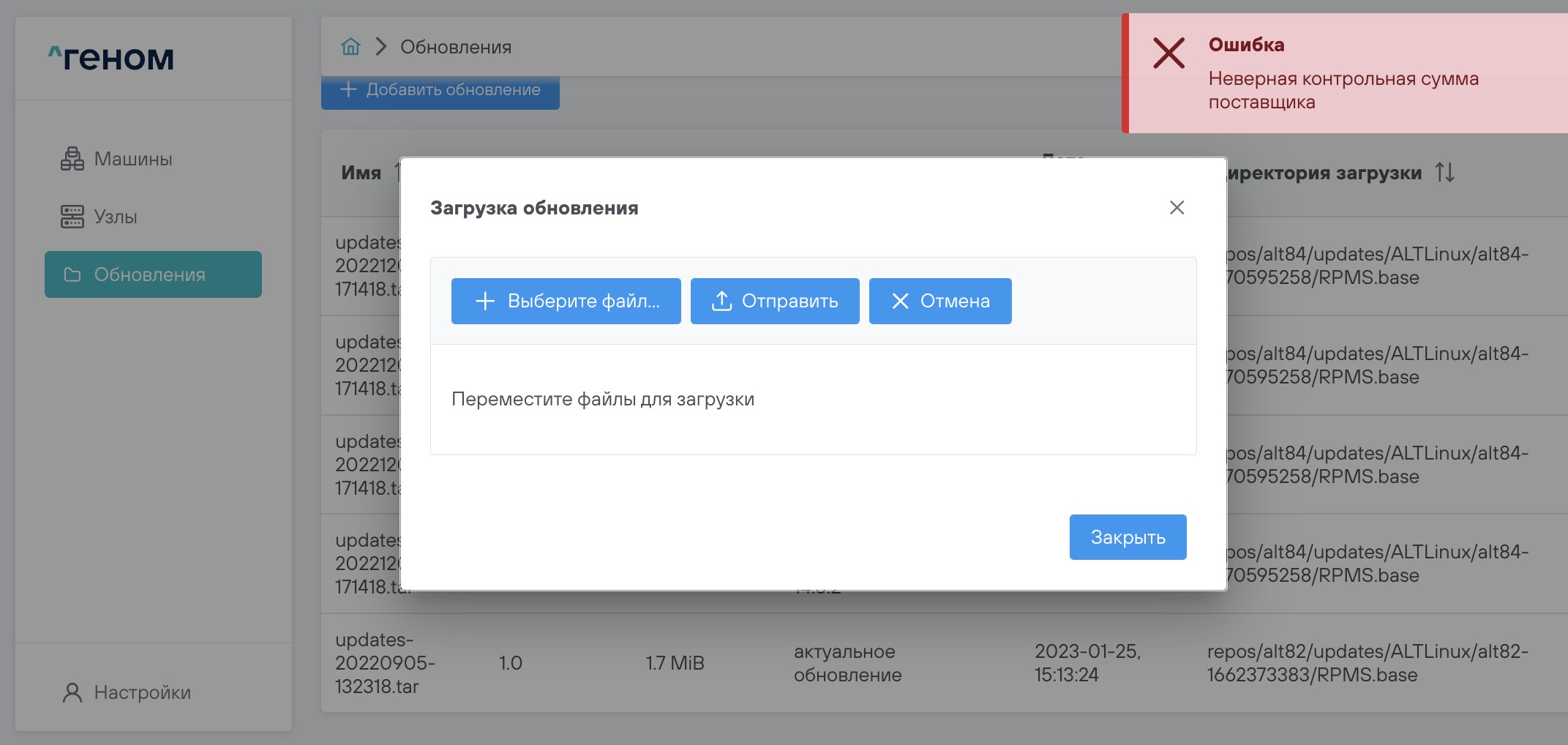

• Если при проверке файла возникла ошибка, появится всплывающее уведомление:

Установка обновлений#

1. Перейти на главную страницу "Машины":

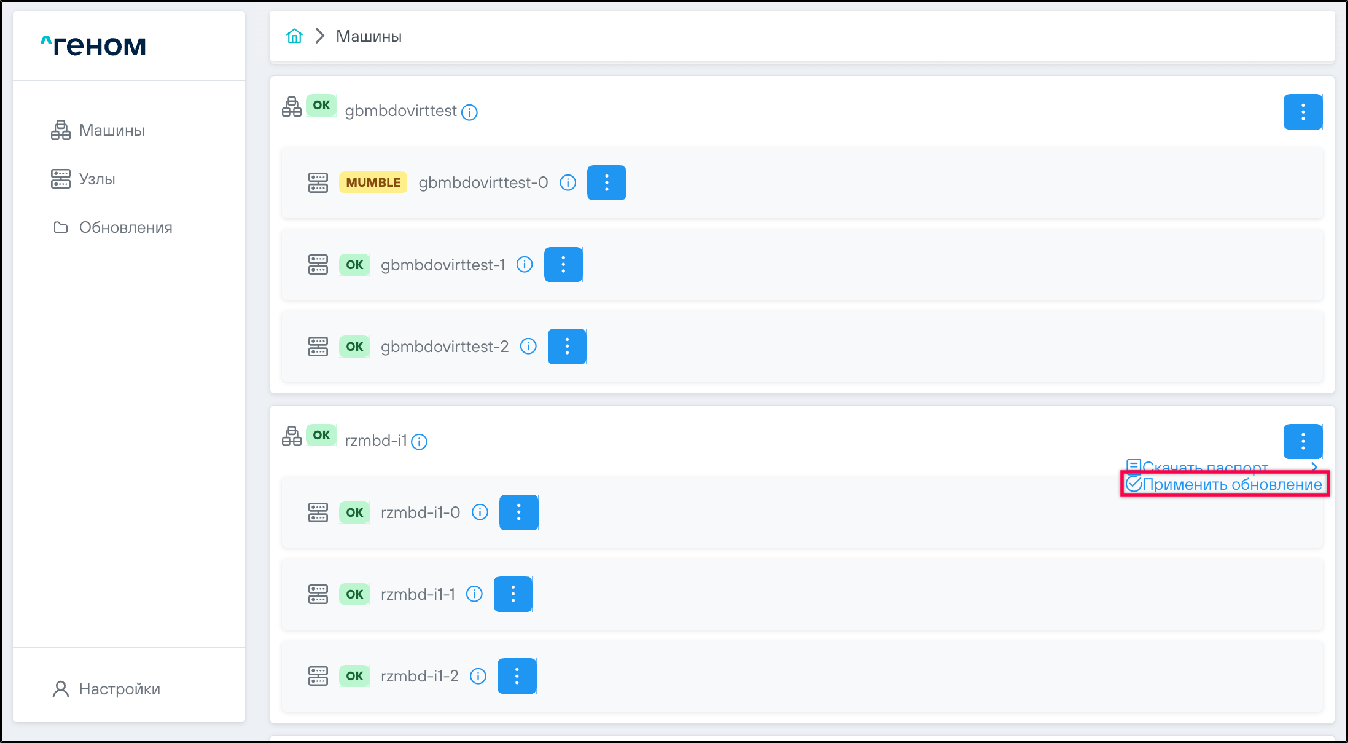

2. Выбрать машину, на которую необходимо установить обновления, нажать на соответствующий ей элемент управления и выбрать пункт :

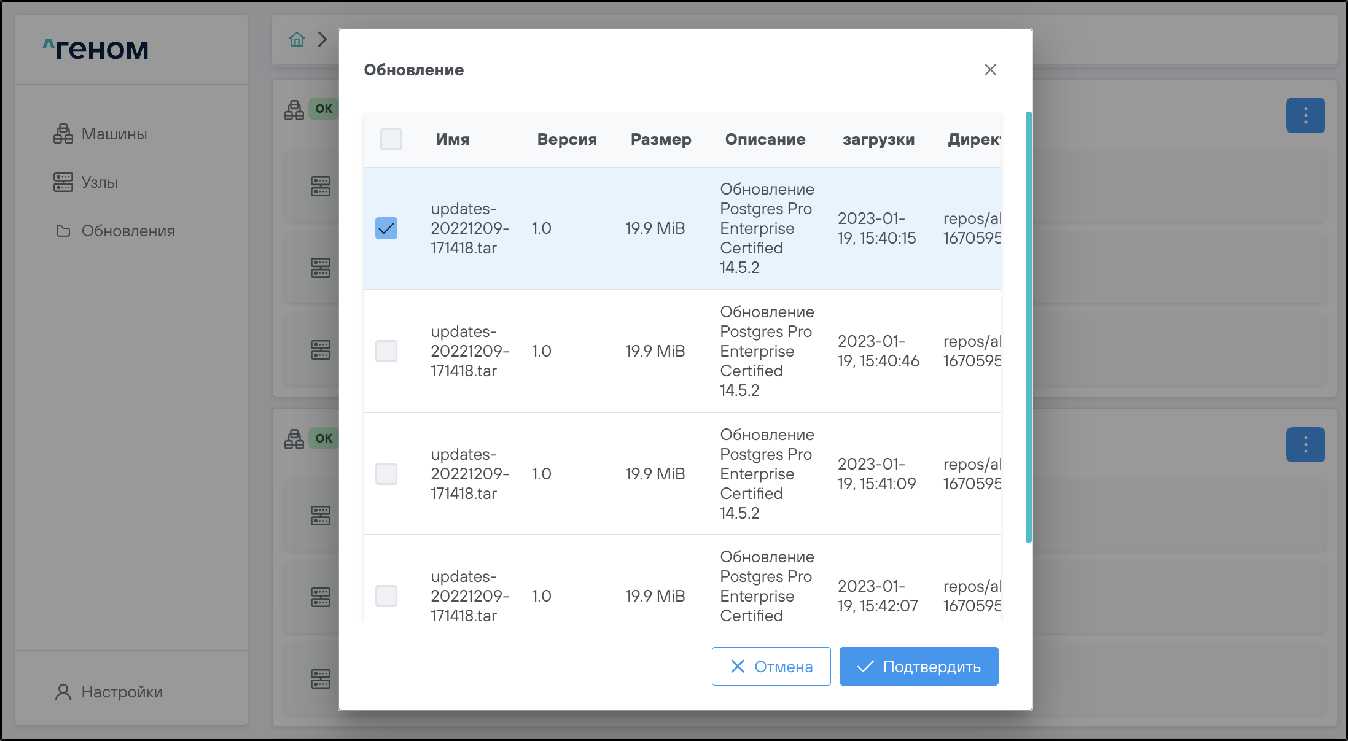

3. В открывшемся окне выбора обновлений выбрать необходимые для установки обновления и нажать кнопку :

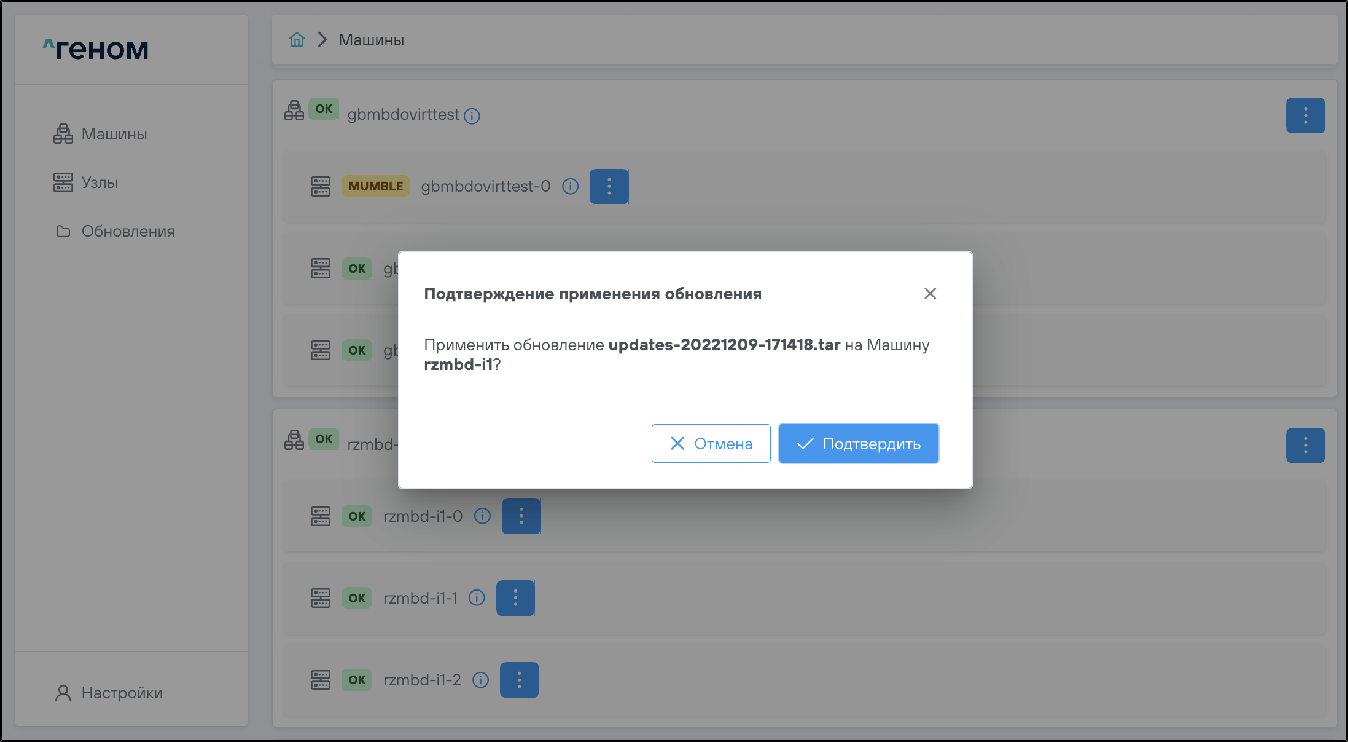

4. В окне подтверждения применения обновления нажать кнопку :

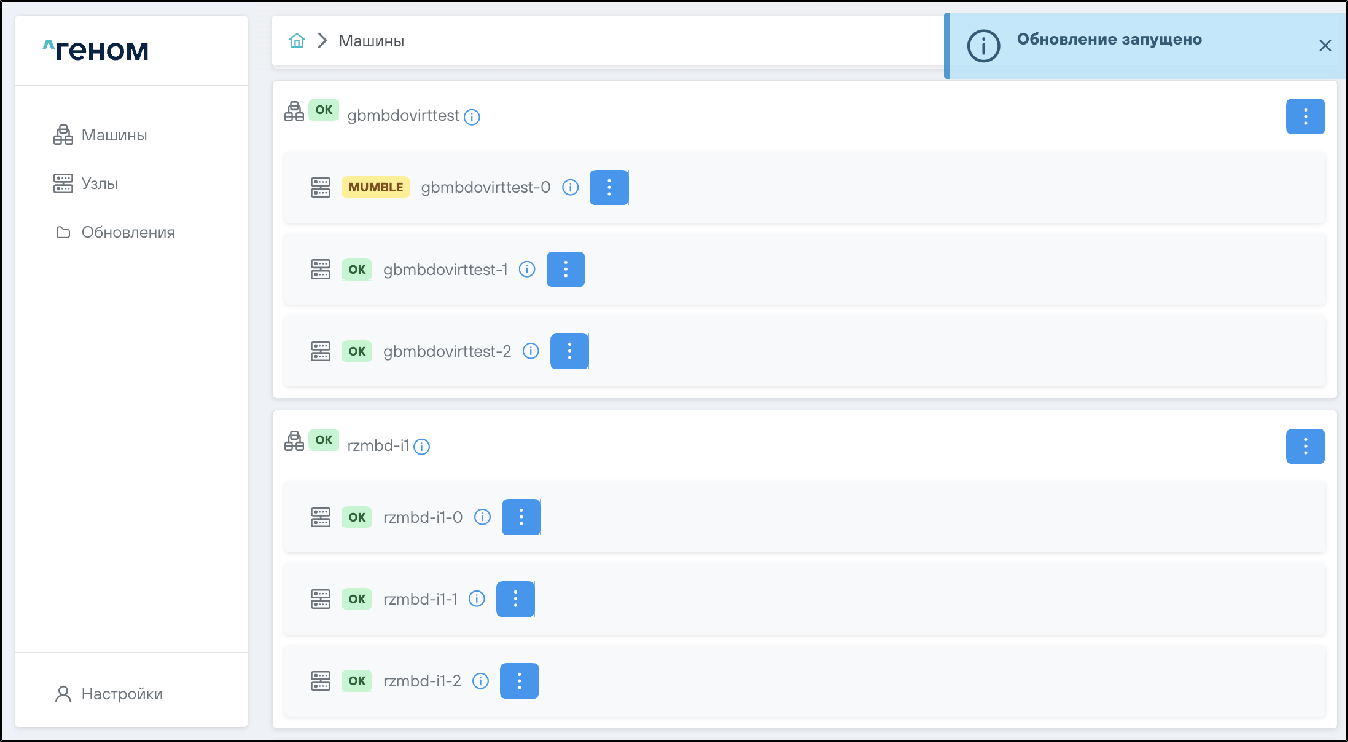

В правом верхнем углу страницы появится сообщение о запуске процесса обновления:

Паспорт Машины и прикладного ПО#

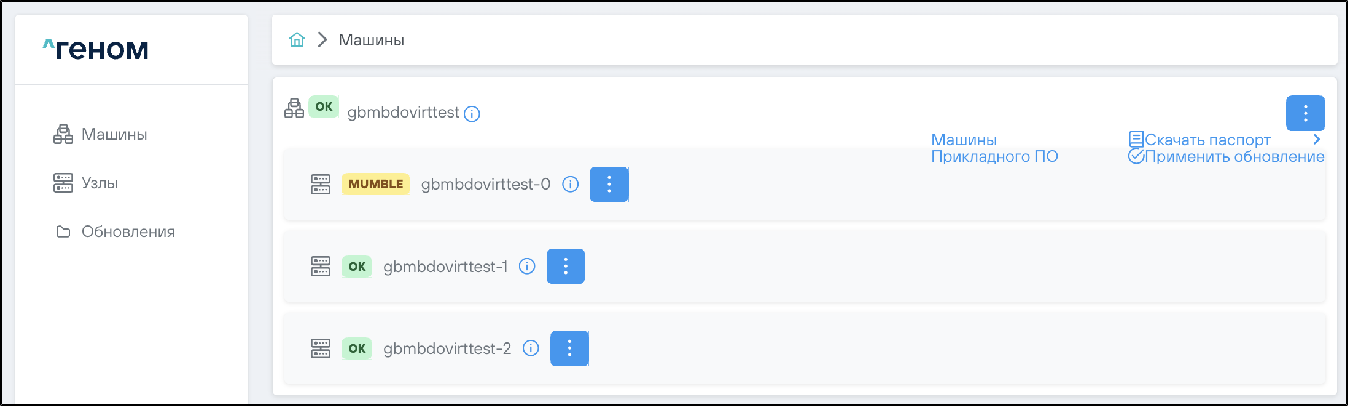

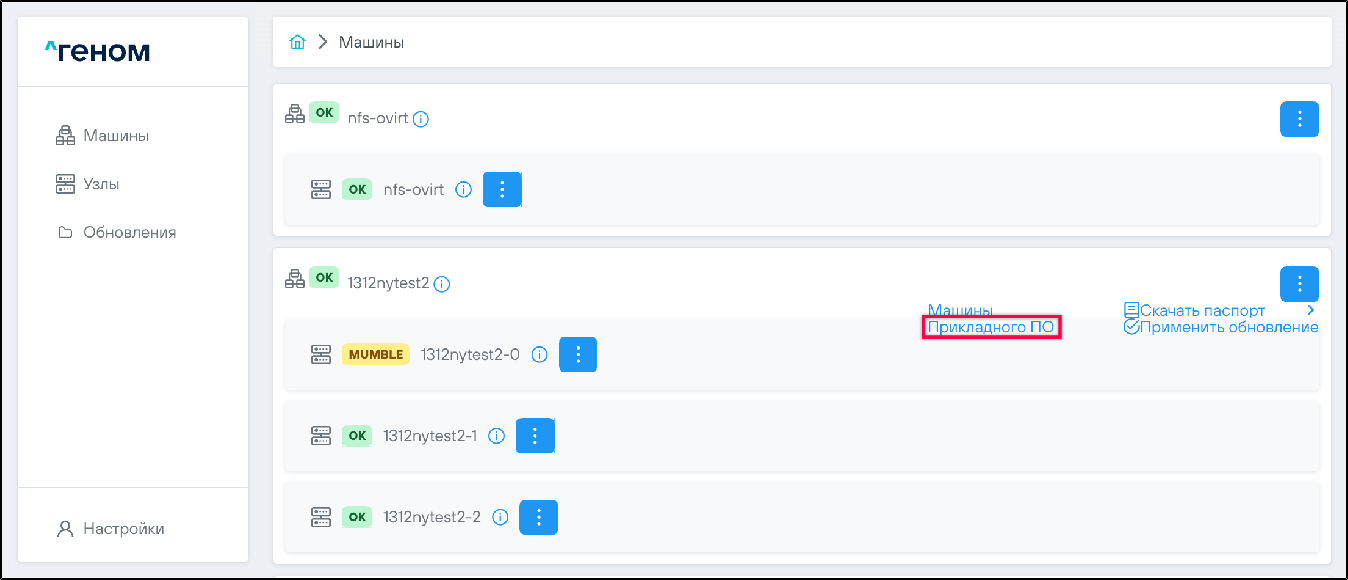

1. Выбрать Машину, для которой необходимо выполнить загрузку паспортов, нажать на соответствующий ей элемент управления и навести курсор на пункт :

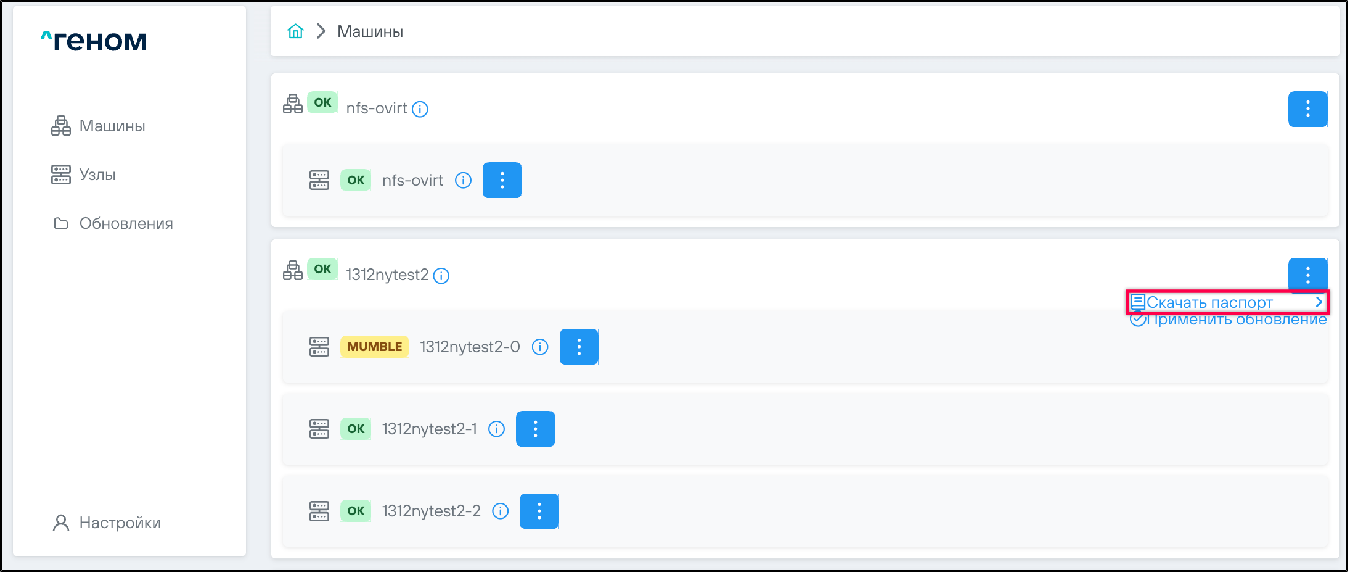

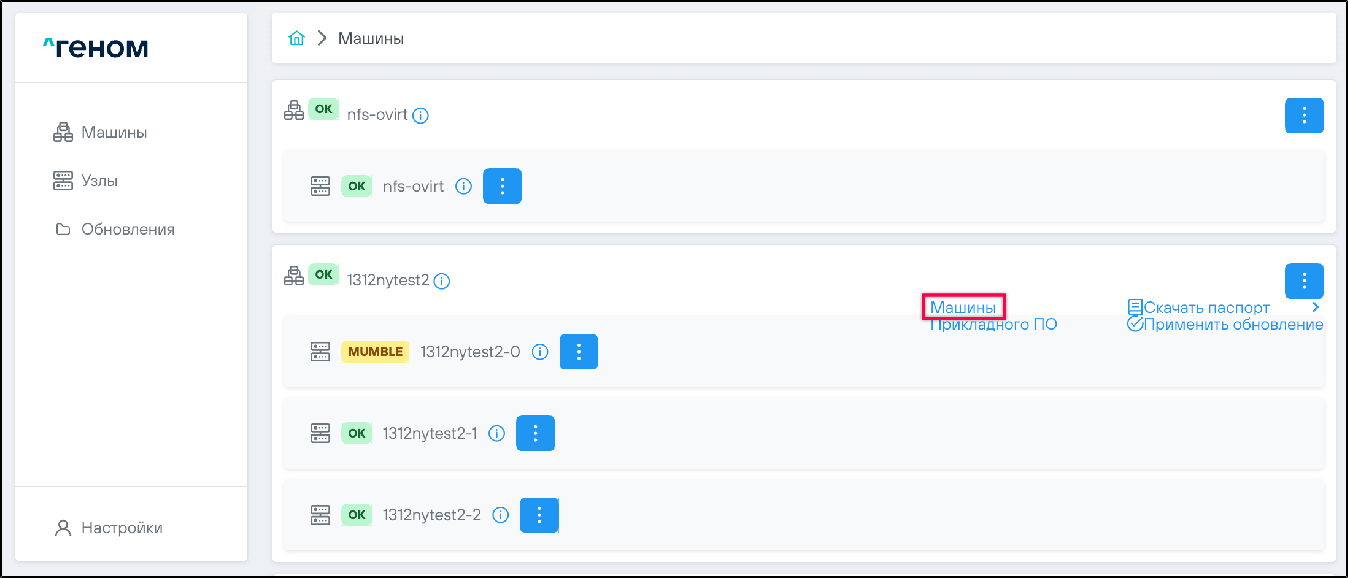

2. Если необходим паспорт Машины, выбрать пункт подменю :

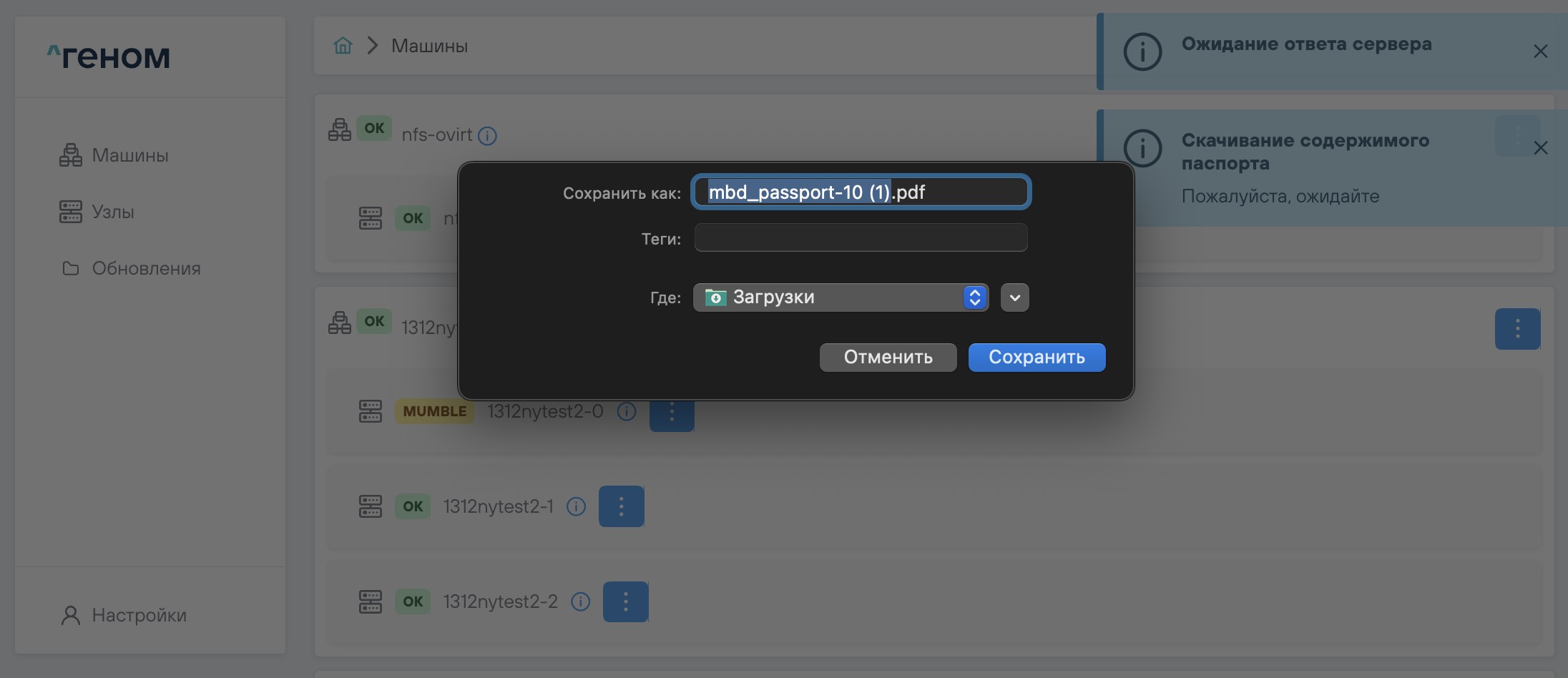

3. Указать расположение загрузки файла паспорта:

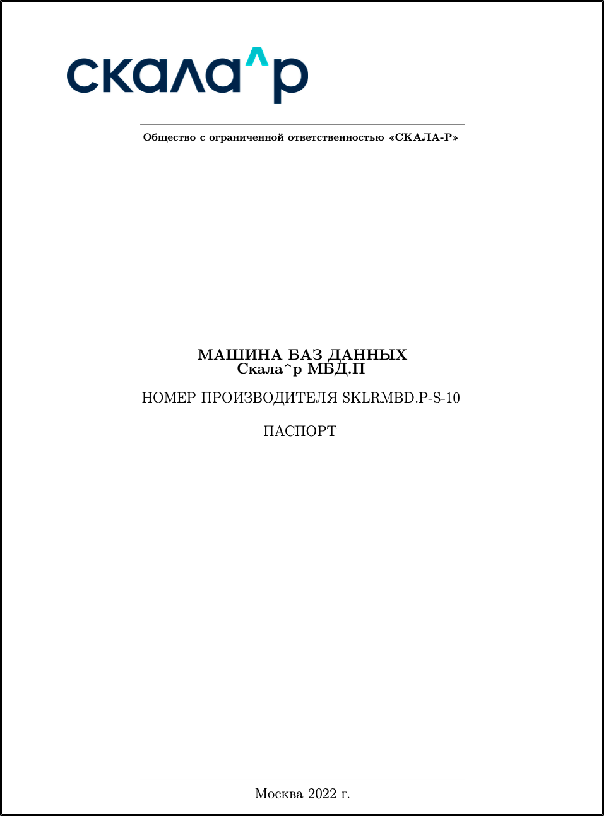

4. Проконтролировать корректность загруженного паспорта, открыв файл:

5. Если необходим паспорт прикладного ПО, выбрать пункт подменю :

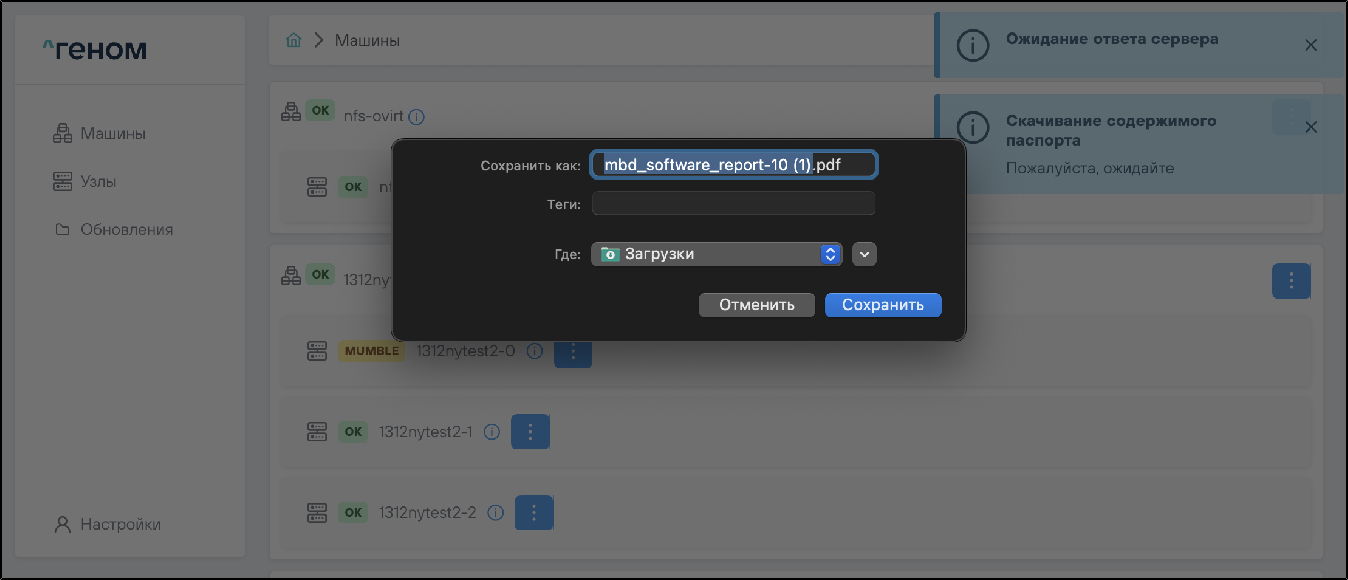

6. Указать расположение загрузки файла паспорта:

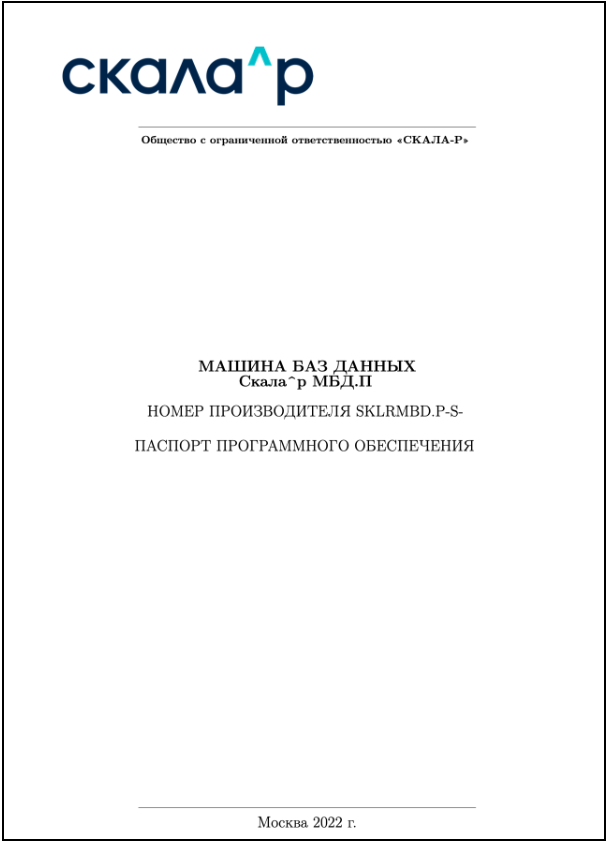

7. Проконтролировать корректность загруженного паспорта, открыв файл:
