Обзор#

Kunpeng Accelerator Engine (KAE) — это библиотека программного ускорения openEuler, которая обеспечивает функцию подсистемы аппаратного ускорения на процессоре Kunpeng 920. Это решение поддерживает симметричное шифрование, асимметричное шифрование и цифровую подпись. Оно оптимально подходит для ускорения приложений SSL/TLS, снижения уровня загрузки ЦП и повышения эффективности его работы. Кроме того, пользователи могут быстро перенести существующие сервисы с помощью стандартного интерфейса OpenSSL.

KAE поддерживает следующие алгоритмы.

• Хэш-алгоритм SM3, поддерживающий асинхронный режим.
• Алгоритм симметричного шифрования SM4, поддерживающий асинхронный режим, а также режимы CTR, XTS и CBC.
• Алгоритм симметричного шифрования AES, поддерживающий асинхронный режим, а также режимы ECB, CTR, XTS и CBC.
• Асимметричный алгоритм RSA, поддерживающий асинхронный режим и размеры ключей 1024, 2048, 3072 и 4096.
• Алгоритм согласования ключей DH, поддерживающий асинхронный режим и размеры ключей 768, 1024, 1536, 2048, 3072 и 4096.

Сценарии применения#

KAE применяется в следующих сценариях, как показано в таблице 1 .

Таблица 1. Сценарии применения

Установка, запуск и удаление KAE#

Установка программных пакетов ускорителя#

Подготовка к установке#

Требования к среде#

• На серверах TaiShan 200 включена подсистема ускорителя.

ПРИМЕЧАНИЕ.
— Вам нужно импортировать лицензию ускорителя. Дополнительные сведения см. в разделе об управлении лицензиями в руководстве пользователя iBMC стоечного сервера TaiShan (версии V500 или более поздней) .
— Если ускоритель используется в сценарии с физическим компьютером, SMMU необходимо отключить. Дополнительные сведения см. в справочнике по параметрам BIOS сервера TaiShan 200 .

• ЦП: Kunpeng 920
• ОС: openEuler-22.09-aarch64-dvd.iso

Описание программного обеспечения KAE#

Таблица 2. Программные пакеты RPM для KAE

Установка программного пакета ускорителя#

Предварительные требования#

• На локальном ПК установлен инструмент удаленного входа в систему по протоколу SSH.

• Операционная система openEuler установлена.

• Инструмент RPM работает корректно.

• Установлен OpenSSL 1.1.1a или более поздней версии.

  Вы можете выполнить следующие команды, чтобы запросить номер версии OpenSSL:

  • openssl version

Процедура#

1. Войдите в интерфейс командной строки ОС openEuler в качестве пользователя root.

2. Создайте каталог для хранения программных пакетов подсистемы ускорителя.

3. Используйте SSH, чтобы скопировать все программные пакеты подсистемы ускорителя в созданный каталог.

4. В каталоге выполните команду rpm -ivh, чтобы установить программные пакеты подсистемы ускорителя.

   ПРИМЕЧАНИЕ.
   Сначала установите пакет libwd, потому что установка пакета libkae зависит от пакета libwd.

   rpm -ivh uacce*.rpm hisi*.rpm libwd-*.rpm libkae*.rpm


   Verifying...                          ################################# [100%]
   Preparing...                          ################################# [100%]
   checking installed modules
   uacce modules start to install
   Updating / installing...
      1:uacce-1.2.10-4.oe1               ################################# [ 14%]
   uacce modules installed
      2:libwd-1.2.10-3.oe1               ################################# [ 29%]
      3:libkae-1.2.10-3.oe1              ################################# [ 43%]
   checking installed modules
   hisi_hpre modules start to install
      4:hisi_hpre-1.2.10-4.oe1           ################################# [ 57%]
   hisi_hpre modules installed
   checking installed modules
   hisi_rde modules start to install
      5:hisi_rde-1.2.10-4.oe1            ################################# [ 71%]
   hisi_rde modules installed
   checking installed modules
   hisi_sec2 modules start to install
      6:hisi_sec2-1.2.10-4.oe1           ################################# [ 86%]
   hisi_sec2 modules installed
   checking installed modules
   hisi_zip modules start to install
      7:hisi_zip-1.2.10-4.oe1            ################################# [100%]
   hisi_zip modules installed


5. Выполните команду rpm -qa, чтобы проверить, успешно ли установлены программные пакеты ускорителя. Выполните команду rpm -ql, чтобы проверить правильность файлов в программных пакетах. Ниже приведен пример.

   rpm -qa|grep -E "hisi|uacce|libwd|libkae"


   hisi_rde-1.2.10-4.oe1.aarch64
   hisi_sec2-1.2.10-4.oe1.aarch64
   libkae-1.2.10-3.oe1.aarch64
   hisi_hpre-1.2.10-4.oe1.aarch64
   uacce-1.2.10-4.oe1.aarch64
   libwd-1.2.10-3.oe1.aarch64
   hisi_zip-1.2.10-4.oe1.aarch64


   rpm -ql uacce hisi* libwd* libkae


   /lib/modules/4.19.90-2003.4.0.0036.oe1.aarch64/extra/hisi_qm.ko
   /lib/modules/4.19.90-2003.4.0.0036.oe1.aarch64/extra/uacce.ko
   /etc/modprobe.d/hisi_hpre.conf
   /lib/modules/4.19.90-2003.4.0.0036.oe1.aarch64/extra/hisi_hpre.ko
   /etc/modprobe.d/hisi_rde.conf
   /lib/modules/4.19.90-2003.4.0.0036.oe1.aarch64/extra/hisi_rde.ko
   /etc/modprobe.d/hisi_sec2.conf
   /lib/modules/4.19.90-2003.4.0.0036.oe1.aarch64/extra/hisi_sec2.ko
   /etc/modprobe.d/hisi_zip.conf
   /lib/modules/4.19.90-2003.4.0.0036.oe1.aarch64/extra/hisi_zip.ko
   /usr/include/warpdrive/config.h
   /usr/include/warpdrive/include/uacce.h
   /usr/include/warpdrive/smm.h
   /usr/include/warpdrive/wd.h
   /usr/include/warpdrive/wd_bmm.h
   /usr/include/warpdrive/wd_cipher.h
   /usr/include/warpdrive/wd_comp.h
   /usr/include/warpdrive/wd_dh.h
   /usr/include/warpdrive/wd_digest.h
   /usr/include/warpdrive/wd_rsa.h
   /usr/lib64/libwd.so.1.2.10
   /usr/local/lib/engines-1.1/libkae.so.1.2.10


6. Перезагрузите систему или выполните команды, чтобы вручную последовательно загрузить драйверы подсистемы ускорителя в ядро, и убедитесь, что драйверы успешно загружены.

   # modprobe uacce
   # lsmod | grep uacce
   # modprobe hisi_qm
   # lsmod | grep hisi_qm
   # modprobe hisi_sec2 # Loads the hisi_sec2 driver to the kernel based on the configuration file in /etc/modprobe.d/hisi_sec2.conf.
   # modprobe hisi_hpre # Loads the hisi_hpre driver to the kernel based on the configuration file in /etc/modprobe.d/hisi_hpre.conf.


Настройка переменных среды#

Выполните следующую команду, чтобы экспортировать переменные среды (если вы указали каталог установки, задайте фактический каталог вместо /usr/local):

export OPENSSL_ENGINES=/usr/local/lib/engines-1.1

Проверка после установки#

Выполните команду rpm -qa, чтобы проверить, успешно ли установлены программные пакеты подсистемы ускорителя.

Если выходные данные команды содержат имя программного пакета-номер версии-, программные пакеты установлены успешно. Ниже приведен пример.

rpm -qa|grep -E "hisi|uacce|libwd|libkae"

hisi_rde-1.2.10-4.oe1.aarch64
hisi_sec2-1.2.10-4.oe1.aarch64
libkae-1.2.10-3.oe1.aarch64
hisi_hpre-1.2.10-4.oe1.aarch64
uacce-1.2.10-4.oe1.aarch64
libwd-1.2.10-3.oe1.aarch64
hisi_zip-1.2.10-4.oe1.aarch64

Необходимые операции после установки#

Тестирование подсистемы ускорителя OpenSSL#

Вы можете выполнить следующие команды, чтобы протестировать некоторые функции ускорителя.

• Используйте программный алгоритм OpenSSL для тестирования производительности RSA.

  linux-rmw4:/usr/local/bin # ./openssl speed -elapsed rsa2048
  ...
                   sign    verify    sign/s verify/s
  rsa 2048 bits 0.001384s 0.000035s   724.1  28365.8.


• Используйте KAE для тестирования производительности RSA.

  linux-rmw4:/usr/local/bin # ./openssl speed -elapsed -engine kae rsa2048
  ....
                   sign    verify    sign/s verify/s
  rsa 2048 bits 0.000355s 0.000022s   2819.0  45478.4


ПРИМЕЧАНИЕ.
#После использования KAE производительность подписывания повышается с 724,1 в секунду до 2819 в секунду.

• Используйте программный алгоритм OpenSSL для тестирования производительности асинхронного режима RSA.

  linux-rmw4:/usr/local/bin # ./openssl speed -elapsed -async_jobs 36 rsa2048
  ....
                    sign    verify    sign/s verify/s
  rsa 2048 bits 0.001318s 0.000032s    735.7  28555


• Используйте KAE для тестирования производительности асинхронного режима RSA.

  linux-rmw4:/usr/local/bin # ./openssl speed -engine kae -elapsed -async_jobs 36 rsa2048
  ....
                    sign    verify    sign/s verify/s
  rsa 2048 bits 0.000018s 0.000009s  54384.1 105317.0


ПРИМЕЧАНИЕ.
#После использования KAE производительность подписывания в асинхронном режиме RSA повышается с 735,7 в секунду до 54384,1 в секунду.

• Используйте программный алгоритм OpenSSL для тестирования производительности режима SM4 CBC.

  linux-rmw4:/usr/local/bin # ./openssl speed -elapsed -evp sm4-cbc
  You have chosen to measure elapsed time instead of user CPU time.
  ....
  Doing sm4-cbc for 3s on 10240 size blocks: 2196 sm4-cbc's in 3.00s  ....
  type          51200 bytes 102400 bytes1048576 bytes2097152 bytes4194304 bytes8388608 bytes
  sm4-cbc          82312.53k    85196.80k    85284.18k    85000.85k    85284.18k    85261.26k


• Используйте KAE для тестирования производительности режима SM4 CBC.

  linux-rmw4:/usr/local/bin # ./openssl speed -elapsed -engine kae -evp sm4-cbc
  engine "kae" set.
  You have chosen to measure elapsed time instead of user CPU time.
  ...
  Doing sm4-cbc for 3s on 1048576 size blocks: 11409 sm4-cbc's in 3.00s
  ...
  type          51200 bytes 102400 bytes1048576 bytes2097152 bytes4194304 bytes8388608 bytes
  sm4-cbc         383317.33k   389427.20k   395313.15k   392954.73k   394264.58k   394264.58k


ПРИМЕЧАНИЕ.
После использования KAE производительность в режиме CBC SM4 повышается с 82312,53 кбит/с до 383317,33 кбит/с при размере блока входных данных 8 МБ.

• Используйте программный алгоритм OpenSSL для тестирования производительности режима SM3.

  linux-rmw4:/usr/local/bin # ./openssl speed -elapsed -evp sm3
  You have chosen to measure elapsed time instead of user CPU time.
  Doing sm3 for 3s on 102400 size blocks: 1536 sm3's in 3.00s
  ....
  type          51200 bytes 102400 bytes1048576 bytes2097152 bytes4194304 bytes8388608 bytes
  sm3              50568.53k    52428.80k    52428.80k    52428.80k    52428.80k    52428.80k


• Используйте KAE для тестирования производительности режима SM3.

  linux-rmw4:/usr/local/bin # ./openssl speed -elapsed -engine kae -evp sm3
  engine "kae" set.
  You have chosen to measure elapsed time instead of user CPU time.
  Doing sm3 for 3s on 102400 size blocks: 19540 sm3's in 3.00s
  ....
  type            51200 bytes  102400 bytes  1048576 bytes 2097152 bytes 4194304 bytes 8388608 bytes
  sm3             648243.20k   666965.33k   677030.57k   678778.20k   676681.05k   668292.44k


ПРИМЕЧАНИЕ.
После использования KAE производительность алгоритма SM3 повышается с 52428,80 кбит/с до 668292,44 кбит/с при размере блока входных данных 8 МБ.

• Используйте программный алгоритм OpenSSL для тестирования асинхронной производительности алгоритма AES в режиме CBC.

  linux-rmw4:/usr/local/bin # ./openssl speed -elapsed -evp aes-128-cbc -async_jobs 4
  You have chosen to measure elapsed time instead of user CPU time.
  Doing aes-128-cbc for 3s on 51200 size blocks: 65773 aes-128-cbc's in 3.00s
  Doing aes-128-cbc for 3s on 102400 size blocks: 32910 aes-128-cbc's in 3.00s
  ....
  type          51200 bytes 102400 bytes1048576 bytes2097152 bytes4194304 bytes8388608 bytes
  aes-128-cbc    1122525.87k  1123328.00k  1120578.22k  1121277.27k  1119879.17k  1115684.86k


• Используйте подсистему KEA для проверки асинхронной производительности алгоритма AES в режиме CBC.

  linux-rmw4:/usr/local/bin # ./openssl speed -elapsed -evp aes-128-cbc -async_jobs 4 -engine kae
  engine "kae" set.
  You have chosen to measure elapsed time instead of user CPU time.
  Doing aes-128-cbc for 3s on 51200 size blocks: 219553 aes-128-cbc's in 3.00s
  Doing aes-128-cbc for 3s on 102400 size blocks: 117093 aes-128-cbc's in 3.00s
  ....
  type          51200 bytes 102400 bytes1048576 bytes2097152 bytes4194304 bytes8388608 bytes
  aes-128-cbc    3747037.87k  3996774.40k  1189085.18k  1196774.74k  1196979.11k  1199570.94k


ПРИМЕЧАНИЕ.
— Алгоритм AES поддерживает только асинхронный режим, когда длина данных не превышает 256 КБ.
— После использования KAE производительность алгоритма AES повышается с 1123328,00 кбит/с до 3996774,40 кбит/с при размере блока входных данных 100 КБ.

Обновление программных пакетов ускорителя#

Сценарий#

Вы можете выполнить команду rpm -Uvh для обновления программного обеспечения ускорителя.

Процедура#

1. Загрузите последние программные пакеты ускорителя из сообщества openEuler.

2. Используйте SSH для входа в интерфейс командной строки Linux от имени пользователя root.

3. Сохраните загруженные программные пакеты в каталог.

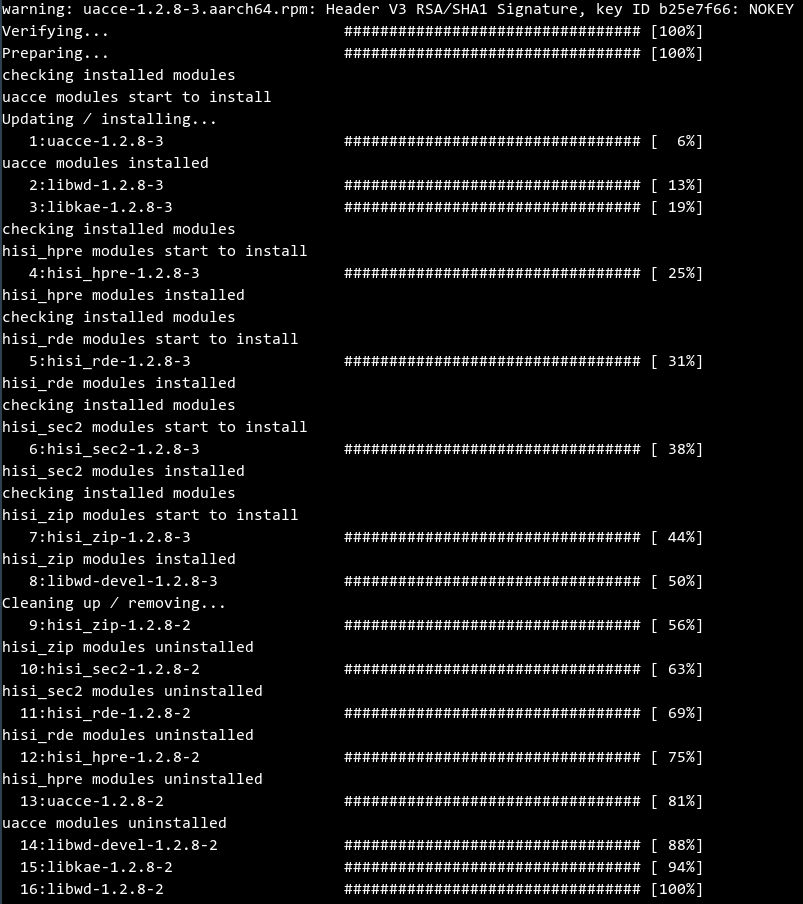

4. В каталоге выполните команду rpm -Uvh, чтобы обновить пакет драйвера ускорителя и пакет библиотеки ядра. Ниже приведен пример.

   Команда и выходные данные имеют следующий вид:

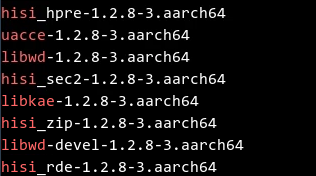

5. Выполните команду rpm -qa, чтобы проверить успешность обновления. Убедитесь, что запрошенная версия является самой последней.





6. Перезагрузите систему или выполните следующие команды, чтобы вручную удалить драйверы более ранней версии и загрузить драйверы последней версии, и убедитесь, что драйверы успешно загружены.

   Uninstall the existing drivers.
   # lsmod | grep uacce
   uacce                 262144  3 hisi_hpre,hisi_sec2,hisi_qm
   #
   # rmmod hisi_hpre
   # rmmod hisi_sec2
   # rmmod hisi_qm
   # rmmod uacce
   # lsmod | grep uacce
   #
   Load the new drivers.# modprobe uacce
   # modprobe hisi_qm# modprobe hisi_sec2 #Loads the hisi_sec2 driver to the kernel based on the configuration file in /etc/modprobe.d/hisi_sec2.conf.
   # modprobe hisi_hpre  #Loads the hisi_hpre driver to the kernel based on the configuration file in /etc/modprobe.d/hisi_hpre.conf.
   # lsmod | grep uacce
   uacce                36864  3 hisi_sec2,hisi_qm,hisi_hpre


Удаление программных пакетов ускорителя#

Сценарий#

Программное обеспечение ускорителя не требуется, либо нужно установить новое такое программное обеспечение.

Процедура#

1. Используйте SSH для входа в интерфейс командной строки Linux от имени пользователя root.

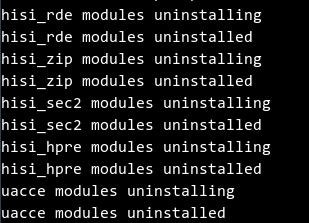

2. Перезагрузите систему или выполните команды, чтобы вручную удалить драйверы ускорителя, загруженные в ядро, и убедитесь, что драйверы успешно удалены.

   # lsmod | grep uacce
   uacce                36864  3 hisi_sec2,hisi_qm,hisi_hpre
   # rmmod hisi_hpre
   # rmmod hisi_sec2
   # rmmod hisi_qm
   # rmmod uacce
   # lsmod | grep uacce
   #


3. Выполните команду rpm -e, чтобы удалить программные пакеты подсистемы ускорителя. Ниже приведен пример.

   ПРИМЕЧАНИЕ.
   Из-за отношений зависимости пакет libkae необходимо удалить перед пакетом libwd.





4. Выполните команду rpm -qa |grep, чтобы проверить успешность удаления.



Запрос журналов#

В таблице 3 приведена информация журнала, касающаяся подсистемы ускорителя.

Таблица 3. Информация журнала

Применение подсистемы ускорения#

ПРИМЕЧАНИЕ.
Если вы не приобрели лицензию на подсистему, рекомендуется не использовать KAE для вызова соответствующих алгоритмов. В противном случае производительность алгоритма шифрования OpenSSL может быть снижена.

Пример кода для KAE#

#include <stdio.h>

#include <stdlib.h>

/* OpenSSL headers */

#include <openssl/bio.h>

#include <openssl/ssl.h>

#include <openssl/err.h>

#include <openssl/engine.h>

int main(int argc, char **argv)

{

    /* Initializing OpenSSL */

    SSL_load_error_strings();

    ERR_load_BIO_strings();

    OpenSSL_add_all_algorithms();

    /*You can use ENGINE_by_id Function to get the handle of the Huawei Accelerator Engine*/

    ENGINE *e = ENGINE_by_id("kae");

    /* Enable the accelerator asynchronization function. This parameter is optional. The value 0 indicates disabled, and the value 1 indicates enabled. The asynchronous function is enabled by default. */

    ENGINE_ctrl_cmd_string(e, "KAE_CMD_ENABLE_ASYNC", "1", 0)

    ENGINE_init(e);

    RSA*rsa=RSA_new_method(e);#Specify the engine for RSA encryption and decryption.

    /*The user code*/

    ......

;

    ENGINE_free(e);

;

}

Использование KAE в файле конфигурации OpenSSL openssl.cnf#

Создайте файл openssl.cnf и добавьте в него следующую информацию о конфигурации.

openssl_conf=openssl_def
[openssl_def]
engines=engine_section
[engine_section]
kae=kae_section
[kae_section]
engine_id=kae
dynamic_path=/usr/local/lib/engines-1.1/kae.so
KAE_CMD_ENABLE_ASYNC=1 #The value 0 indicates that the asynchronous function is disabled. The value 1 indicates that the asynchronous function is enabled. The asynchronous function is enabled by default.
default_algorithms=ALL
init=1

Экспортируйте переменную среды OPENSSL_CONF.

export OPENSSL_CONF=/home/app/openssl.cnf #Path for storing the openssl.cnf file

Ниже приведен пример файла конфигурации OpenSSL.

#include <stdio.h>

#include <stdlib.h>

/* OpenSSL headers */

#include <openssl/bio.h>

#include <openssl/ssl.h>

#include <openssl/err.h>

#include <openssl/engine.h>

int main(int argc, char **argv)

{

    /* Initializing OpenSSL */

    SSL_load_error_strings();

    ERR_load_BIO_strings();

#Load openssl configure

OPENSSL_init_crypto(OPENSSL_INIT_LOAD_CONFIG, NULL);    OpenSSL_add_all_algorithms();

    /*You can use ENGINE_by_id Function to get the handle of the Huawei Accelerator Engine*/

    ENGINE *e = ENGINE_by_id("kae");

    /*The user code*/

    ......

;

    ENGINE_free(e);

;
}

Устранение неполадок#

Сбой при инициализации подсистемы ускорителя#

Симптом#

Подсистема ускорителя загружена не полностью.

Решение#

1. Проверьте, успешно ли загружены драйверы ускорителя. В частности, выполните команду lsmod, чтобы проверить, существуют ли файлы uacce.ko, qm.ko, sgl.ko, hisi_sec2.ko, hisi_hpre.ko, hisi_zip.ko и hisi_rde.ko.

   # lsmod | grep uacce
   uacce                  262144  2 hisi_hpre,hisi_qm,hisi_sec2,hisi_zip,hisi_rde


2. Проверьте, существует ли библиотека подсистемы ускорителя в /usr/lib64 (каталог для установки RPM) или /usr/local/lib (каталог для установки исходного кода) и в каталоге установки OpenSSL, а также проверьте, установлена ли правильная символическая ссылка.

    [root@localhost home]# ll /usr/local/lib/engines-1.1/ |grep kae
   #Check whether the KAE has been correctly installed and whether a soft link has been established. If yes, the displayed information is as follows:
   # ll /usr/local/lib/engines-1.1/ |grep kae
   lrwxrwxrwx. 1 root root     22 Nov 12 02:33 kae.so -> kae.so.1.0.1
   lrwxrwxrwx. 1 root root     22 Nov 12 02:33 kae.so.0 -> kae.so.1.0.1
   -rwxr-xr-x. 1 root root 112632 May 25  2019 kae.so.1.0.1
   [[root@localhost home]#
    [root@localhost home]# ll /usr/lib64/ | grep libwd
   #Check whether libwd has been correctly installed and whether a soft link has been established. If yes, the displayed information is as follows:
   lrwxrwxrwx.  1 root root       14 Nov 12 02:33 libwd.so -> libwd.so.1.0.1
   lrwxrwxrwx.  1 root root       14 Nov 12 02:33 libwd.so.0 -> libwd.so.1.0.1
   -rwxr-xr-x.  1 root root   137120 May 25  2019 libwd.so.1.0.1
   [root@localhost home]#


3. Проверьте, можно ли экспортировать путь к библиотеке подсистемы OpenSSL, выполнив команду export.

   # echo $OPENSSL_ENGINES
   # export OPENSSL_ENGINES=/usr/local/lib/engines-1.1
   #  echo $OPENSSL_ENGINES
   /usr/local/lib/engines-1.1


Сбой при идентификации устройства ускорителя после установки подсистемы ускорения#

Симптом#

Не удается идентифицировать устройства ускорителя после установки подсистемы ускорителя.

Решение#

1. Проверьте, существует ли устройство в виртуальной файловой системе. Обычно отображаются следующие устройства ускорителя:

   # ls -al /sys/class/uacce/
   total 0
   lrwxrwxrwx. 1 root root 0 Nov 14 03:45 hisi_hpre-2 -> ../../devices/pci0000:78/0000:78:00.0/0000:79:00.0/uacce/hisi_hpre-2
   lrwxrwxrwx. 1 root root 0 Nov 14 03:45 hisi_hpre-3 -> ../../devices/pci0000:b8/0000:b8:00.0/0000:b9:00.0/uacce/hisi_hpre-3
   lrwxrwxrwx. 1 root root 0 Nov 17 22:09 hisi_rde-4 -> ../../devices/pci0000:78/0000:78:01.0/uacce/hisi_rde-4
   lrwxrwxrwx. 1 root root 0 Nov 17 22:09 hisi_rde-5 -> ../../devices/pci0000:b8/0000:b8:01.0/uacce/hisi_rde-5
   lrwxrwxrwx. 1 root root 0 Nov 14 08:39 hisi_sec-0 -> ../../devices/pci0000:74/0000:74:01.0/0000:76:00.0/uacce/hisi_sec-0
   lrwxrwxrwx. 1 root root 0 Nov 14 08:39 hisi_sec-1 -> ../../devices/pci0000:b4/0000:b4:01.0/0000:b6:00.0/uacce/hisi_sec-1
   lrwxrwxrwx. 1 root root 0 Nov 17 22:09 hisi_zip-6 -> ../../devices/pci0000:74/0000:74:00.0/0000:75:00.0/uacce/hisi_zip-6
   lrwxrwxrwx. 1 root root 0 Nov 17 22:09 hisi_zip-7 -> ../../devices/pci0000:b4/0000:b4:00.0/0000:b5:00.0/uacce/hisi_zip-7


2. Если вы хотите использовать устройство HPRE, однако в пункте 1 устройство не найдено, проверьте, правильно ли установлено программное обеспечение ускорителя, обратившись к разделу Сбой при обновлении драйверов ускорителя .

3. Если программное обеспечение ускорителя установлено правильно, выполните команду lspci, чтобы проверить, существует ли физическое устройство.

   # lspci | grep HPRE
   79:00.0 Network and computing encryption device: Huawei Technologies Co., Ltd. HiSilicon HPRE Engine (rev 21)
   b9:00.0 Network and computing encryption device: Huawei Technologies Co., Ltd. HiSilicon HPRE Engine (rev 21)
   ## lspci | grep SEC
   76:00.0 Network and computing encryption device: Huawei Technologies Co., Ltd. HiSilicon SEC Engine (rev 21)
   b6:00.0 Network and computing encryption device: Huawei Technologies Co., Ltd. HiSilicon SEC Engine (rev 21)
   ## lspci | grep RDE
   78:01.0 RAID bus controller: Huawei Technologies Co., Ltd. HiSilicon RDE Engine (rev 21)
   b8:01.0 RAID bus controller: Huawei Technologies Co., Ltd. HiSilicon RDE Engine (rev 21)
   ## lspci | grep ZIP
   75:00.0 Processing accelerators: Huawei Technologies Co., Ltd. HiSilicon ZIP Engine (rev 21)
   b5:00.0 Processing accelerators: Huawei Technologies Co., Ltd. HiSilicon ZIP Engine (rev 21)
   #


4. Если физическое устройство в пункте 3 не найдено, выполните следующие операции.

   • Проверьте, была ли импортирована лицензия ускорителя. Если это не было сделано, импортируйте ее. Дополнительные сведения см. в разделе об управлении лицензиями в руководстве пользователя iBMC стоечного сервера TaiShan (версии V500 или более поздней) . После импорта лицензии ускорителя отключите и перезапустите BMC, чтобы активировать лицензию.
   • Проверьте, поддерживают ли версии BMC и BIOS функцию ускорителя.

Сбой при обновлении драйверов ускорителя#

Симптом#

После обновления драйверов ускорителя версия драйвера не меняется после перезагрузки системы.

Возможная причина#

Перед обновлением драйверов ускорителя система обновляет другие пакеты драйверов. Эти пакеты драйверов могут обновлять загрузочную файловую систему initramfs, а также обновлять драйверы ускорителя для соответствия initramfs перед обновлением. Например, если обновляется драйвер сетевой карты или выполняется обновление initramfs вручную, при перезапуске система сначала загружает драйверы ускорителя из initramfs.

Решение#

После обновления драйверов ускорителя выполните команду dracut –force, чтобы снова обновить initramfs.
