Руководство пользователя

Руководство пользователя Скала^р Геном версия 1.13#

Глоссарий#

Термины и сокращения, которые используются для описания внутреннего устройства и функций программы:

Термин	Описание
Машина	ПАК, состоящий из Хостов (Узлов) или отдельный хост в составе ПАКа.
ПАК	Программно-Аппаратный Комплекс – набор технических и программных средств, работающих совместно для выполнения одной или нескольких сходных задач.
Кластер	Объект управления верхнего уровня; группа узлов, на которой запускаются сервисы СУБД. Для обеспечения отказоустойчивости сервисов СУБД используется инструмент Pacemaker/Corosync.
Хост (Узел)	Элемент Машины, может представлять из себе сервер полезной нагрузки, вспомогательный сервер, коммутатор, виртуальную машину.
База данных	Объект сервиса СУБД, в котором пользователи создают таблицы, представления, хранимые процедуры. Обычно для каждого сервиса СУБД создаётся база данных по умолчанию (PostgreSQL), но может быть несколько баз данных.
Пул адресов	Набор IP-адресов, доступных для распределения пользователям.
СХД RAIDIX	Программно-определяемая система хранения данных для задач, требующих высокой производительности, которое позволяет создавать гибридные и all-flash СХД с высокоскоростным блочным и файловым доступом.
R-storage	Программно определяемое решение, которое объединяет дисковое пространство серверов в распределенное, отказоустойчивое, масштабируемое хранилище данных.
ПО	Программное Обеспечение.
ОС	Операционная Система.
DNS	Система доменных имен, которая необходима для соотнесения IP-адресов устройств в сети и символьных имен.
LVM	Менеджер логических томов (Logical Volume Manager) — подсистема ОС Linux и OS/2, позволяющая использовать разные области одного жёсткого диска и/или области с разных жёстких дисков как один логический том.
RAID	Redundant Array of Independent Disks. Технология виртуализации данных, которая объединяет несколько физических дисков в единый логический элемент для повышения производительности и/или отказоустойчивости.
Домен поиска	Доменное имя, включающее в себя имена всех родительских доменов.
DNSMasq	DHCP/DNS сервер, предназначенный для обеспечения сетей доменными именами и связанными с ними сервисами.
chrony	Реализация клиента и сервера NTP.
swap	Механизм виртуальной памяти, при котором неиспользуемые страницы памяти перемещаются из ОЗУ в отдельный раздел на диске или файл, освобождая ОЗУ для загрузки других активных страниц памяти.
VLAN ID	Идентификационный 12-битный набор цифр, используемый для создания многоуровневых виртуальных сетей.

1 Общие сведения#

1.1 Наименование программы#

Полное наименование: ПО «Скала^р Геном».

1.2 Область применения#

Основной областью применения ПО «Скала^р Геном» является установка и настройка ОС и прикладного ПО ПАКов Скала^р.

1.3 Лингвистическое обеспечение#

Основной язык пользователя в интерфейсах всех подсистем – Русский.

Дополнительный язык пользователя в интерфейсах всех подсистем – Английский.

1.4 Обеспечение защиты информации#

Информационная безопасность ПО «Скала^р Геном» достигается путем шифрования данных и соединений сервер-клиент по протоколу SSL на всех этапах их жизненного цикла.

1.5 Требования к уровню подготовки пользователя#

К квалификации пользователей предъявляются следующие требования:

владение навыками работы в интернет-браузере;
владение навыками работы с сервером из командной строки;
навык работы с ПАКами, которые разворачивает ПО «Скала^р Геном».

1.6 Перечень документации, рекомендуемой для ознакомления#

Перед началом эксплуатации ПО «Скала^р Геном» необходимо ознакомление со следующими документами:

руководства пользователя ПАКов;
руководства пользователя другими модулями ПО «Скала^р».

2 Назначение и условия применения#

2.1 Виды деятельности, функции и классы решаемых задач#

Основные функции ПО «Скала^р Геном»:

установка и настройка ОС;
установка и настройка прикладного ПО;
поддержка пользовательских сценариев развертывания;
генерация паспорта ПО;
генерация паспорта аппаратного обеспечения.

2.2 Характеристики и конфигурация технических средств#

Тип реализующей ЭВМ: x86-64, AArch64(ARM64), ARM64, RISC-V.

Минимальная конфигурация сервера управления ПО «Скала^р Геном»:

CPU: от 4 ядер;
RAM: от 16 Гб;
ROM: от 100 Гб SSD;
NET: от 1 Гбит/с Ethernet.

2.3 Операционная среда и общесистемные программные средства#

Для установки и работы ПО «Скала^р Геном» требуется операционная система Альт 8 СП релиз 9, Альт 8 СП релиз 10, Astra Linux Special Edition 1.7.3 (Орёл), Altlinux 8.4.9 СП или Altlinux 8.4.10 СП.

3 Графический web-интерфейс#

3.1 Цветовое кодирование статусов объектов управления#

В экранных формах ПО «Скала^р Геном» используются следующие цветовые решения для кодирования состояний объектов управления:

Цветовое решение	Примеры	Состояния объектов / Категории статусов	Описание
		ОК	Статусы объекта, который настроен и работает без ошибок. Статус также используется для операций / задач, которые завершились успешно.
		Warning	Статус временной остановки процесса, например, в ожидании действий оператора.
		Critical	Статусы объекта, у которого наблюдаются критические ошибки.
		InProcess	Переходный статус объекта / операции. Например, объект запускается в данный момент.
		New	Недавно добавленный объект. Статус используется для операций / задач, которые были добавлены, но еще не начали выполняться.

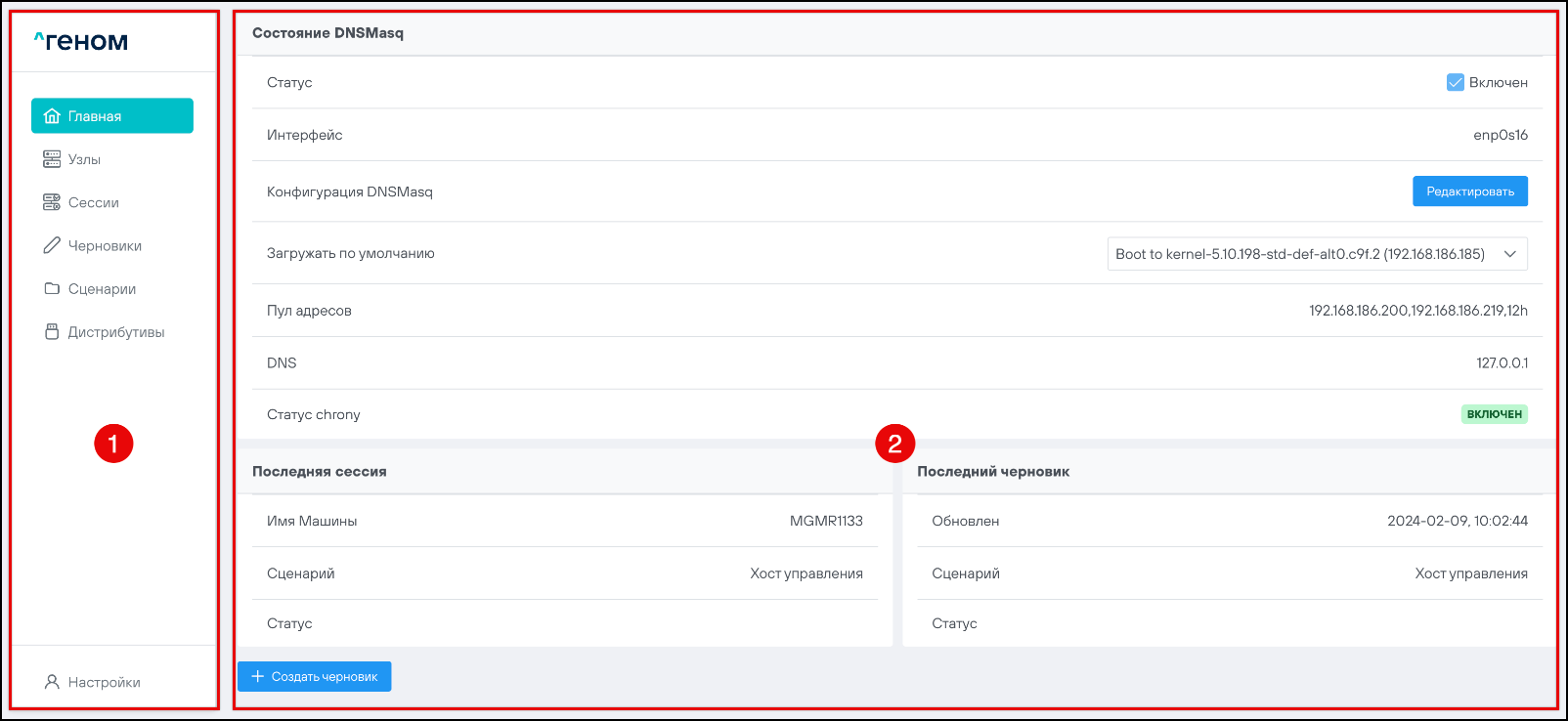

3.2 Общее описание интерфейса#

Главная страница ПО “Скала^р Геном” содержит две области:

Страницы “Узлы”, “Сессии”, “Черновики” и “Сценарии” дополнительно содержат панель дублирующей навигации (навигационную цепочку):

1 - область главного меню;

2 - область представления данных;

3 - панель дублирующей навигации.

Для расширения области представления данных область главного меню можно свернуть. Для это нужно нажать на правую границу области главного меню:

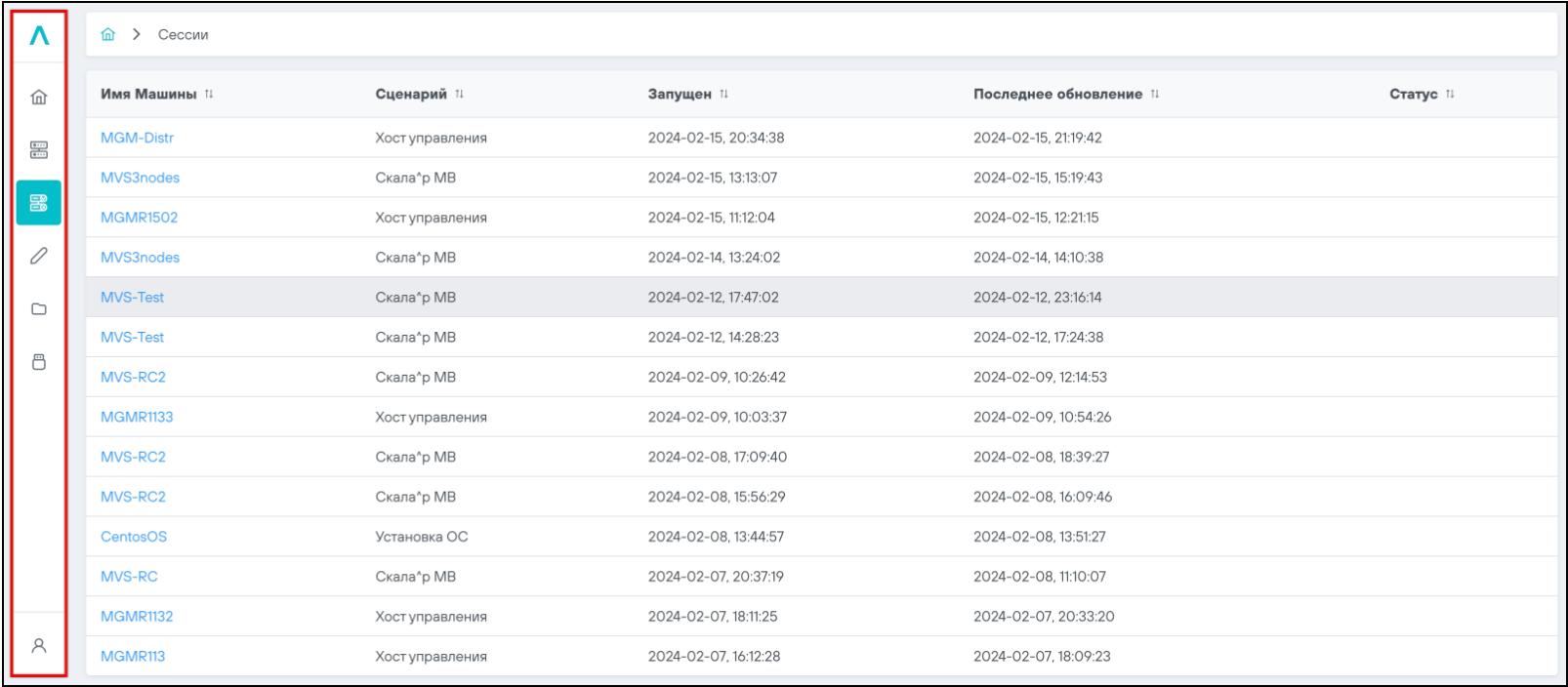

Область главного меню будет представлена в виде иконок:

Для раскрытия главного меню нужно нажать на правую границу свёрнутой области главного меню:

3.2.1 Главная страница#

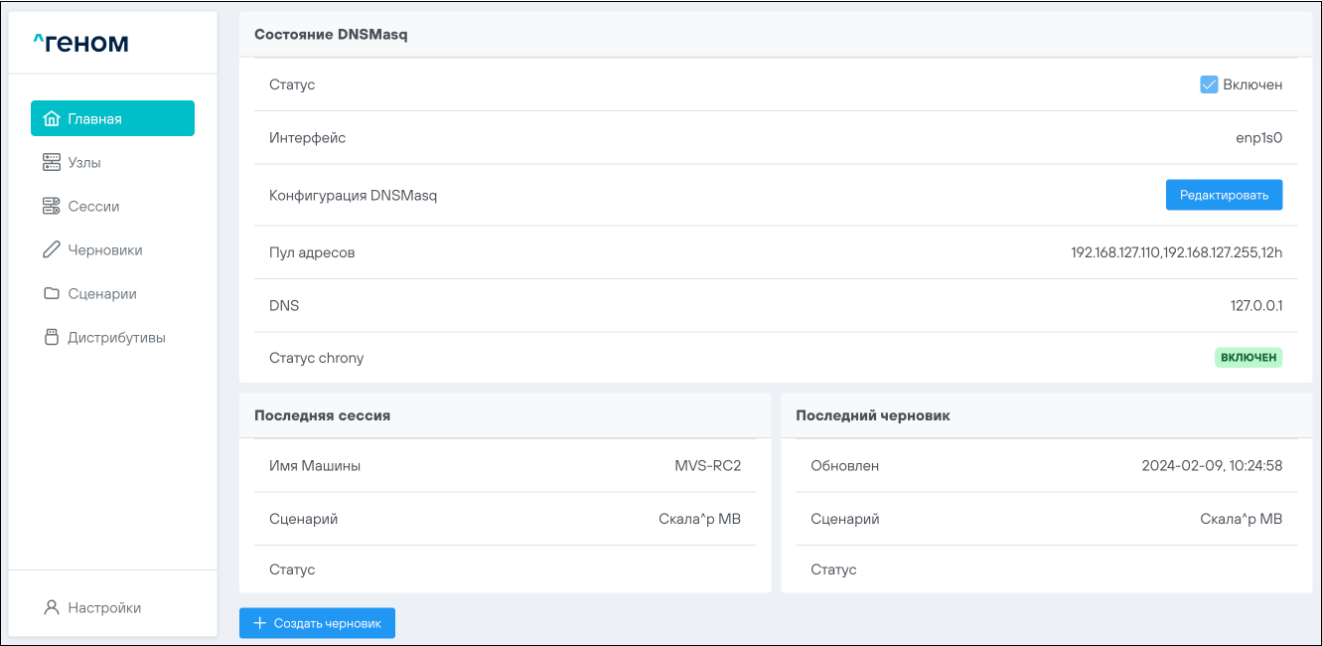

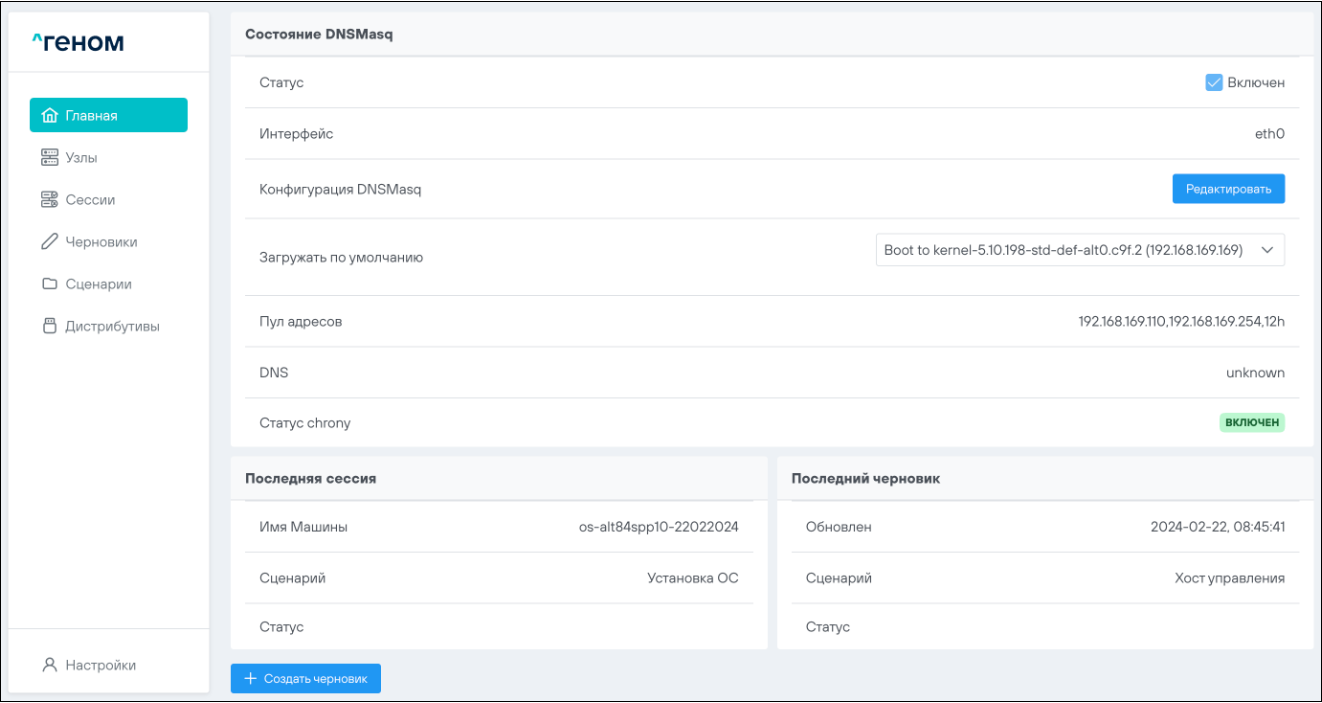

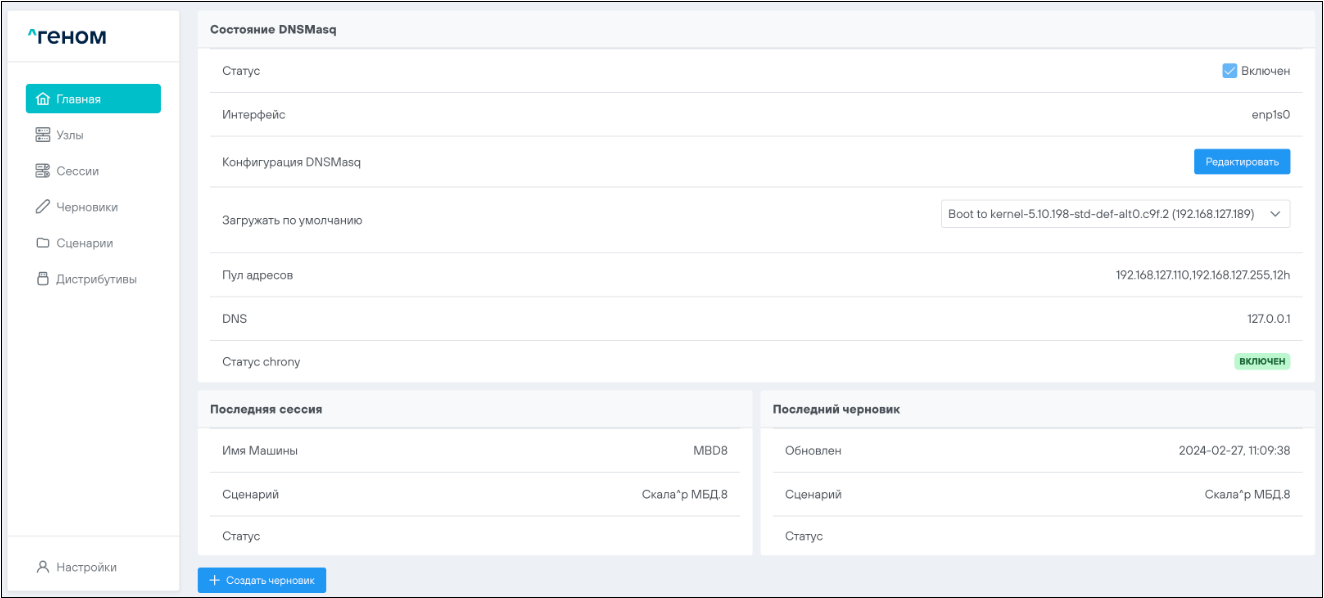

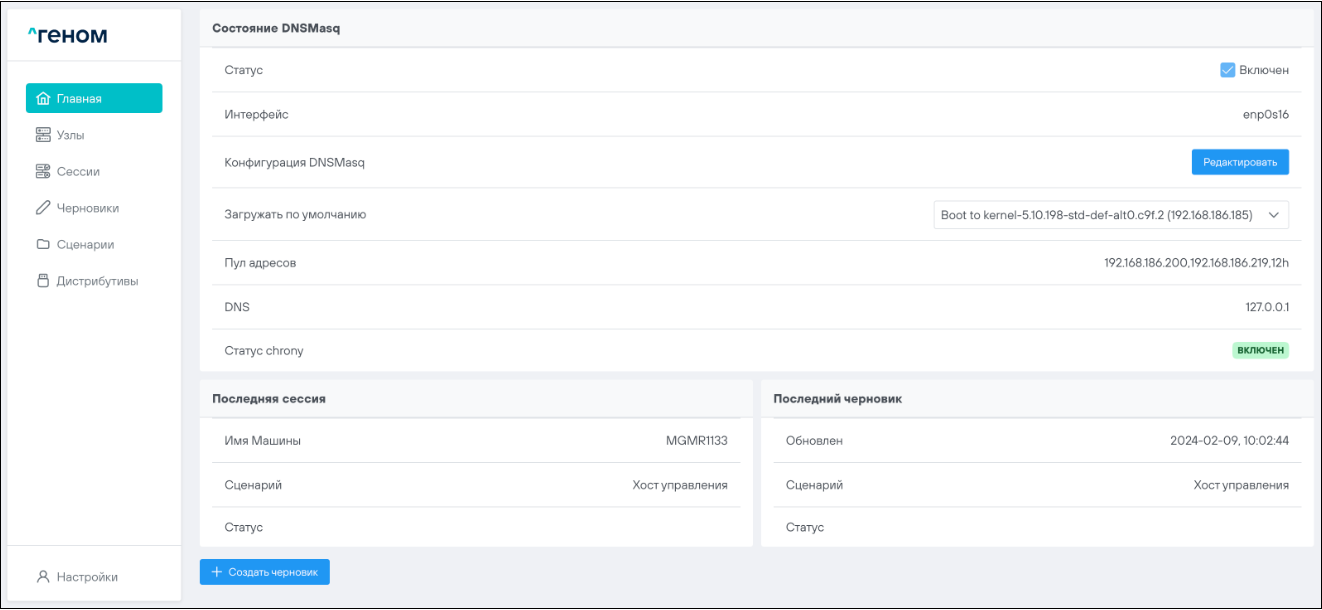

Пример главной страницы:

В области представления данных на первой странице расположены три блока.

Блок “Состояние DNSMasq” отображает следующие параметры:

Статус – параметр имеет флажок включения / выключения DNSMasq;
Интерфейс – обозначение сетевого интерфейса;
Конфигурация DNSMasq - просмотр и редактирование файла конфигурации DNSMasq;
Загружать по умолчанию - выбор варианта загрузки по умолчанию;
Пул адресов – диапазон IP-адресов и длительность аренды IP-адреса хостом;
DNS – адрес DNS;
Статус chrony – статус службы синхронизации времени.

Блок “Последняя сессия” содержит данные об имени, названии сценария и статусе последней запущенной сессии.
Блок “Последний черновик” показывает информацию о времени обновления, названии сценария и статусе последнего черновика.

При нажатии кнопки в строке “Конфигурация DNSMasq” во всплывающем окне открывается конфигурационный файл DNSMasq, в который, при необходимости, можно внести изменения:

Для сохранения внесённых изменений нужно нажать на кнопку , для отмены изменений / закрытия окна нажать на кнопку .

В нижней части области находится кнопка , при нажатии на которую открывается окно создание черновика сессии развёртывания:

Создание черновиков сессий для конкретных сценариев представлено в разделах 4-9 настоящего Руководства.

3.2.2 Раздел “Узлы”#

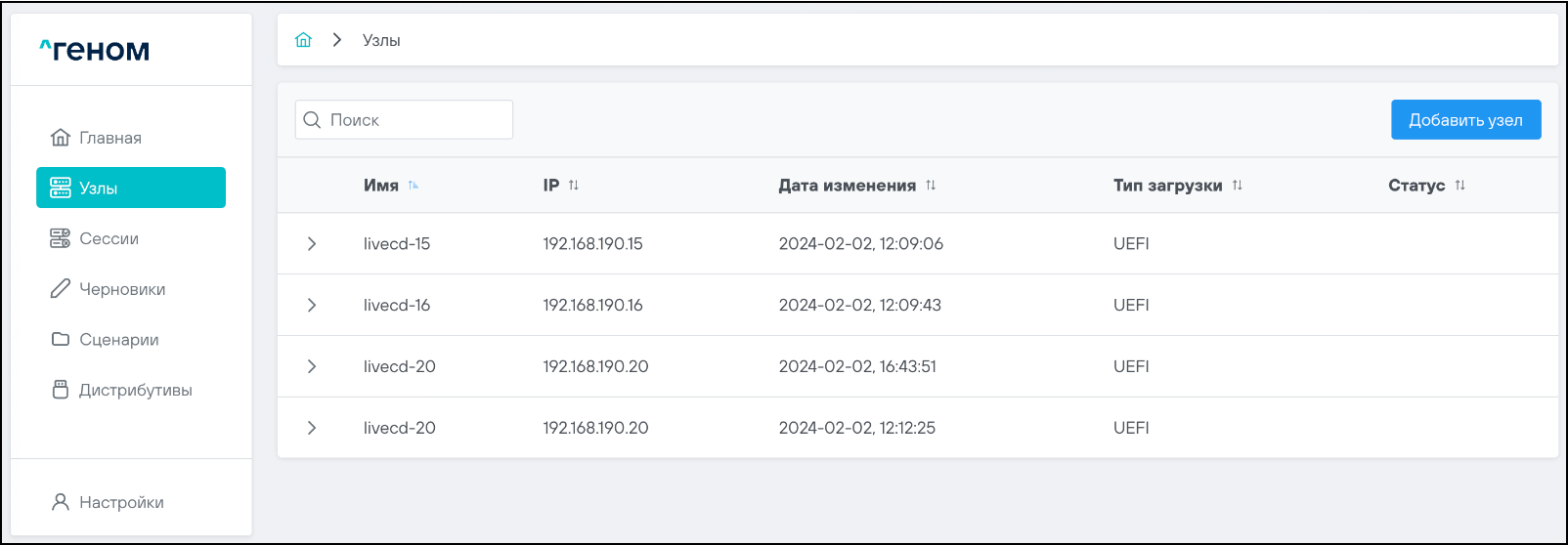

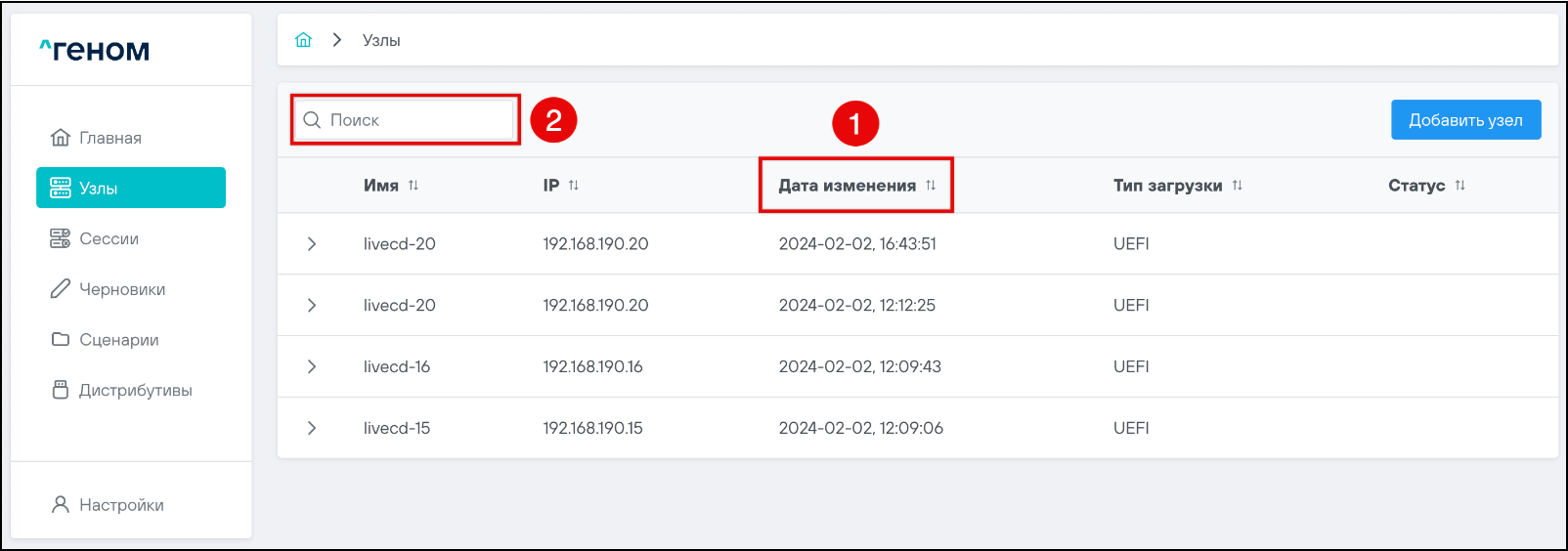

При выборе раздела открывается страница, на которой отображается список узлов, их IP-адреса, дата изменения, тип загрузки и статус:

Порядок сортировки (1) узлов можно изменить. Также доступен быстрый поиск узлов (2):

Порядок изменения сортировки и порядок поиска узлов описаны в п. 3.2.2.2 и п. 3.2.2.3 соответственно.

3.2.2.1 Дополнительная информация об узле#

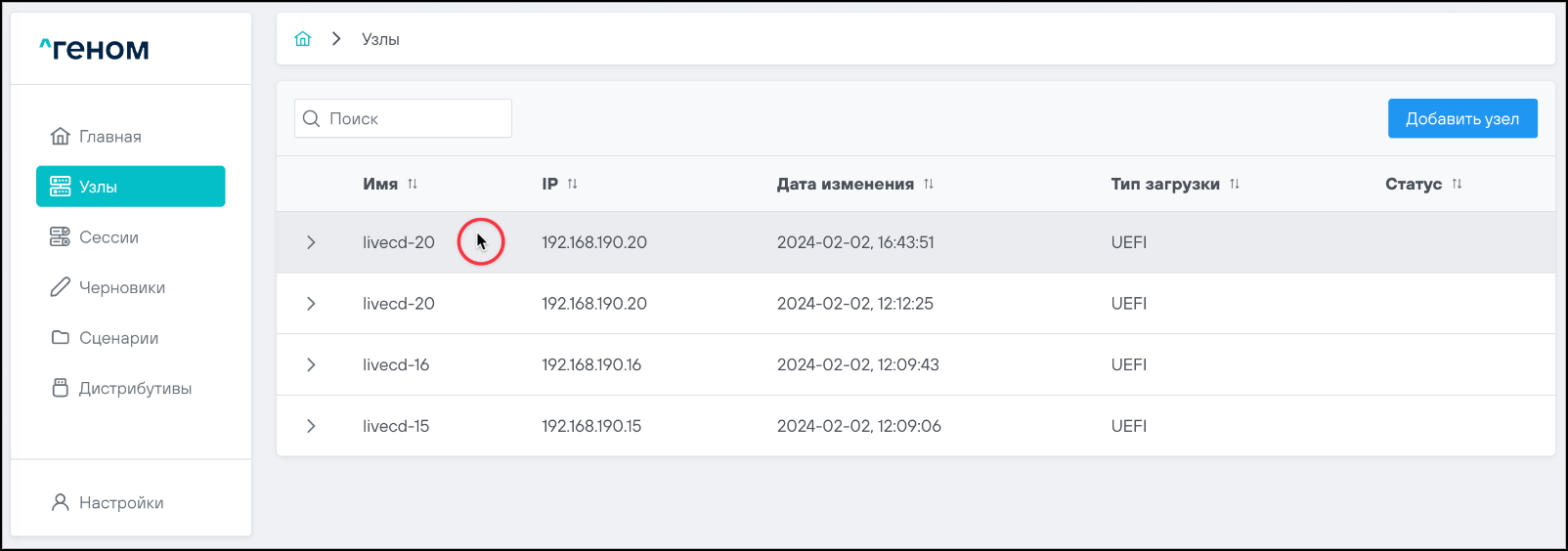

При наведении курсора в области представления данных на строки таблицы узлов происходит затенение строки, в границах которой находится курсор:

Нажатие левой кнопки мыши в пределах затенённой строки открывает окно с информацией об узле с двумя вкладками ("Диски" и “Сетевые интерфейсы”):

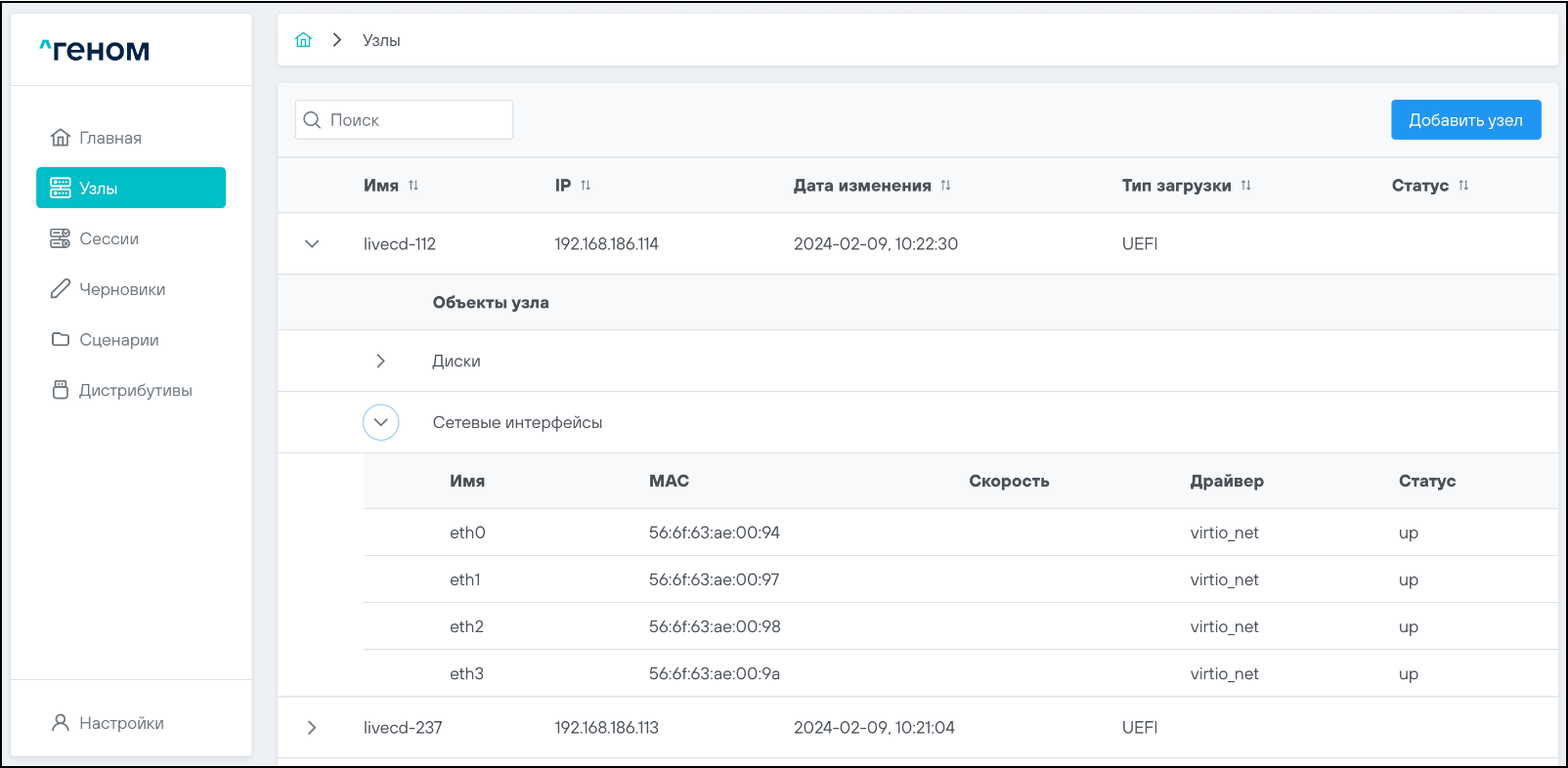

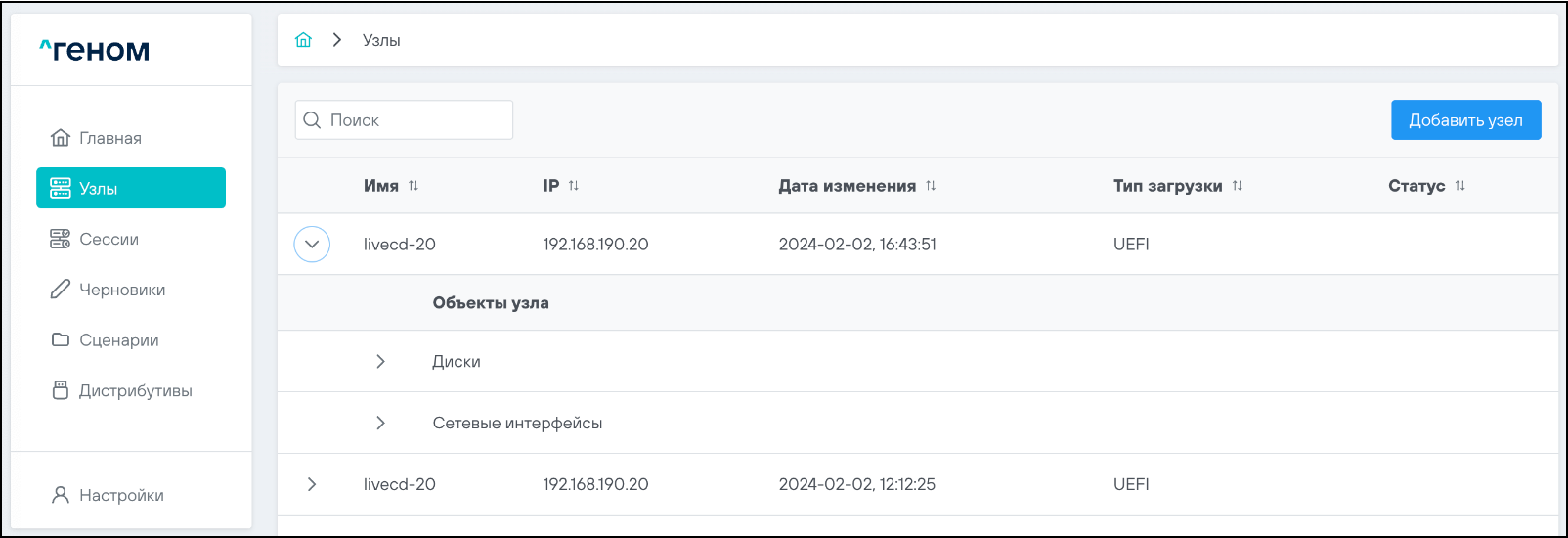

При нажатии элемента управления слева от имени узла раскрывается список объектов (дисков и сетевых интерфейсов) выбранного узла:

При нажатии элемента управления слева от имени объекта дополнительно раскрывается таблица его параметров.

Параметры дисков:
Параметры сетевых интерфейсов:

При нажатии кнопки раскрывается окно “Добавление узла”:

Для добавления узла необходимо ввести данные в соответствующие поля окна:

Имя узла;
IP-адрес;
SSH-ключ;
Логин;
Пароль.

После ввода данных нажать на кнопку .

3.2.2.2 Изменение порядка сортировки узлов#

При нажатии на заголовок какого-либо столбца таблицы произойдёт сортировка по данному столбцу. При этом значок сортировки становится синего цвета и показывает направление сортировки:

Повторные нажатия на выделенный заголовок столбца изменяют порядок сортировки. Направление сортировки указывается стрелкой.

Сортировка по столбцу “Узел” в обратном алфавитном порядке:

Сортировка по столбцу “Узел” в прямом алфавитном порядке:

3.2.2.3 Быстрый поиск узлов#

Для быстрого поиска узлов нужно ввести в поле искомую комбинацию букв и/или цифр. Поиск будет производиться по всем столбцам.

Например, необходимо найти узел с октетом IP-адреса 241:

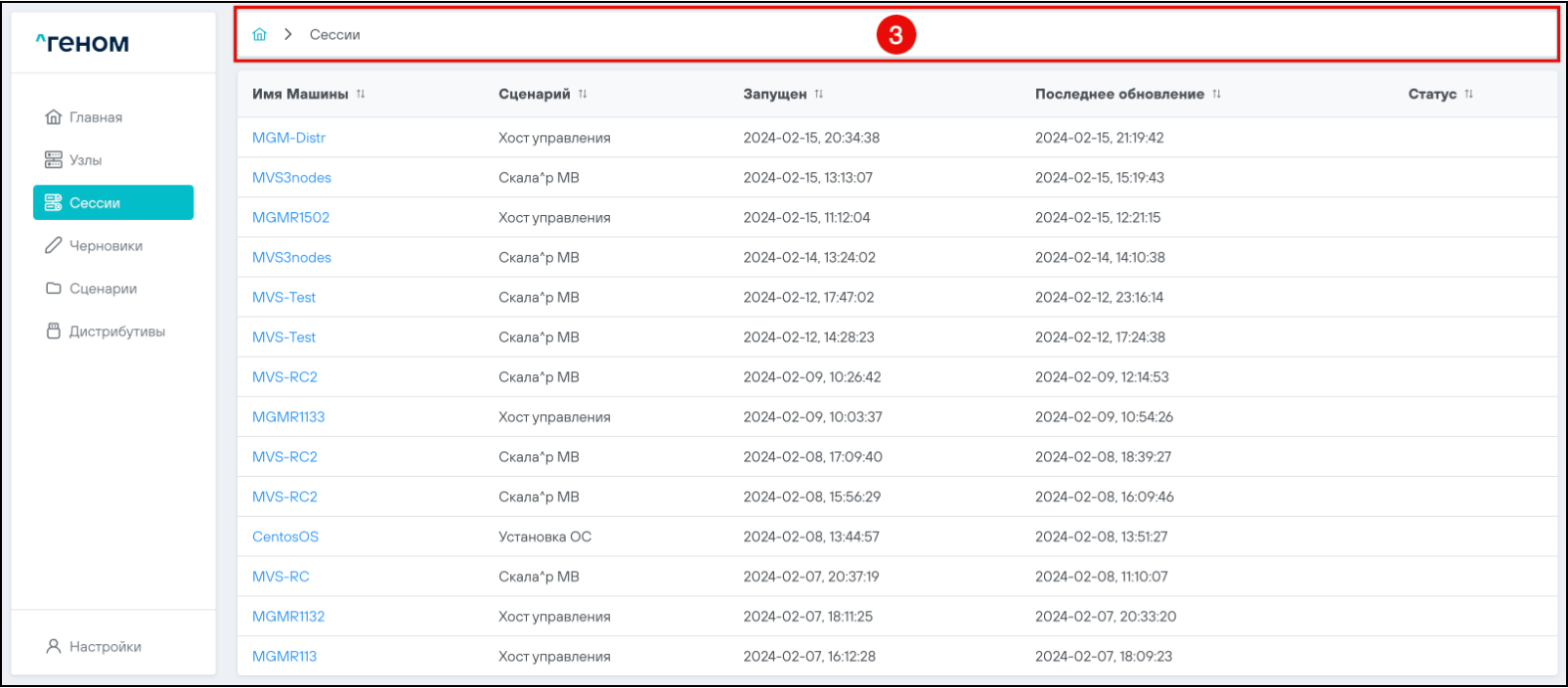

3.2.3 Раздел “Сессии”#

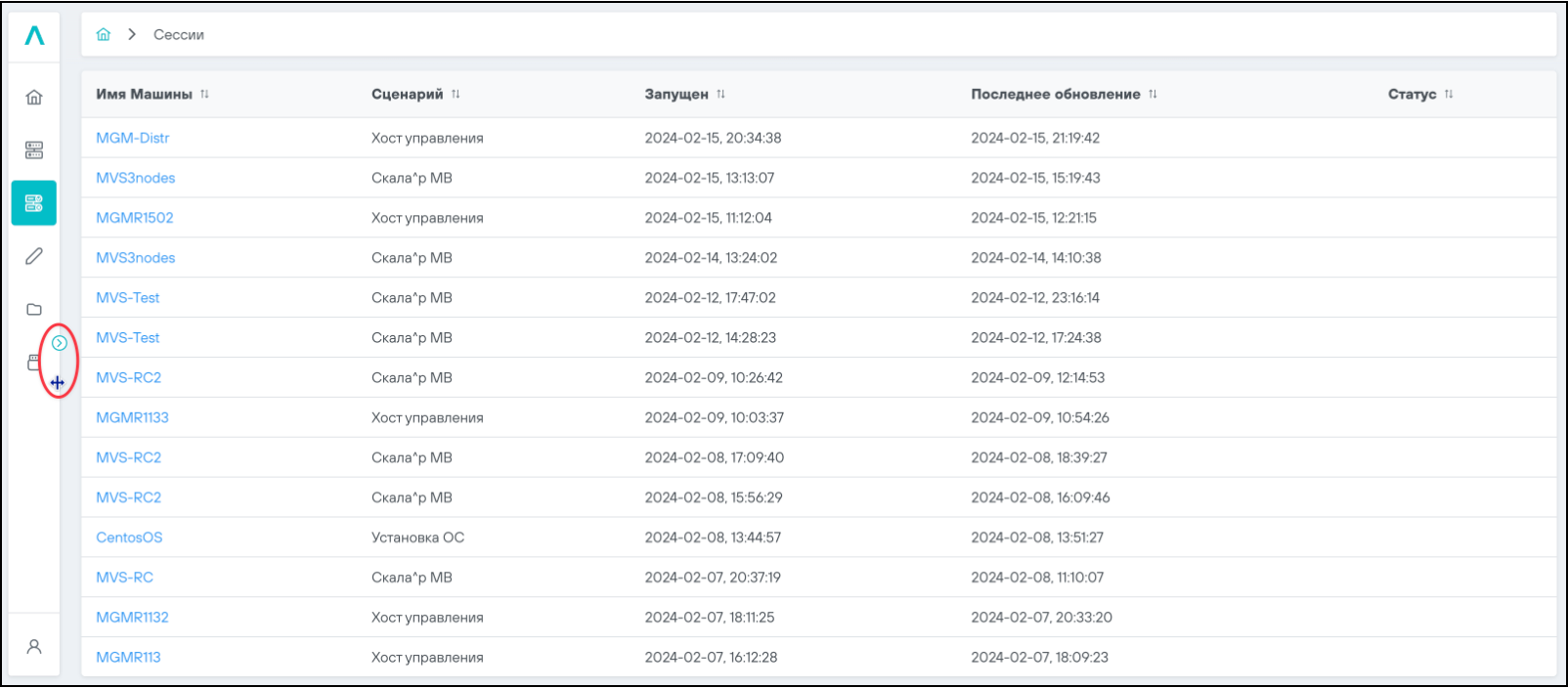

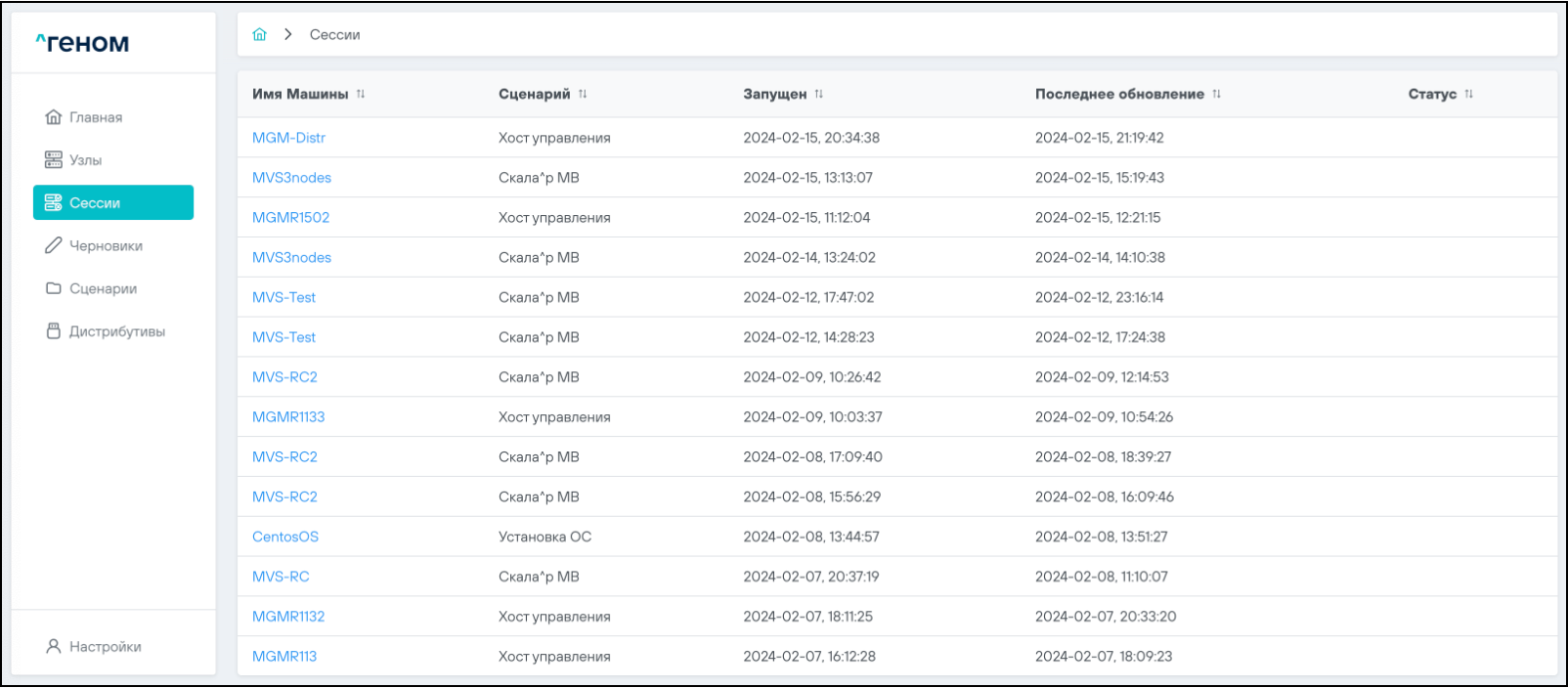

При выборе раздела открывается страница, на которой отображается список завершённых сессий. Список содержит имена Машин, типы сценариев, даты запуска и последнего обновления, а также статусы выполнения:

3.2.3.1 Изменение порядка сортировки сессий#

Порядок сортировки сессий можно изменить. Порядок изменения сортировки аналогичен представленному в п. 3.2.2.2 “Изменение порядка сортировки узлов” настоящего Руководства.

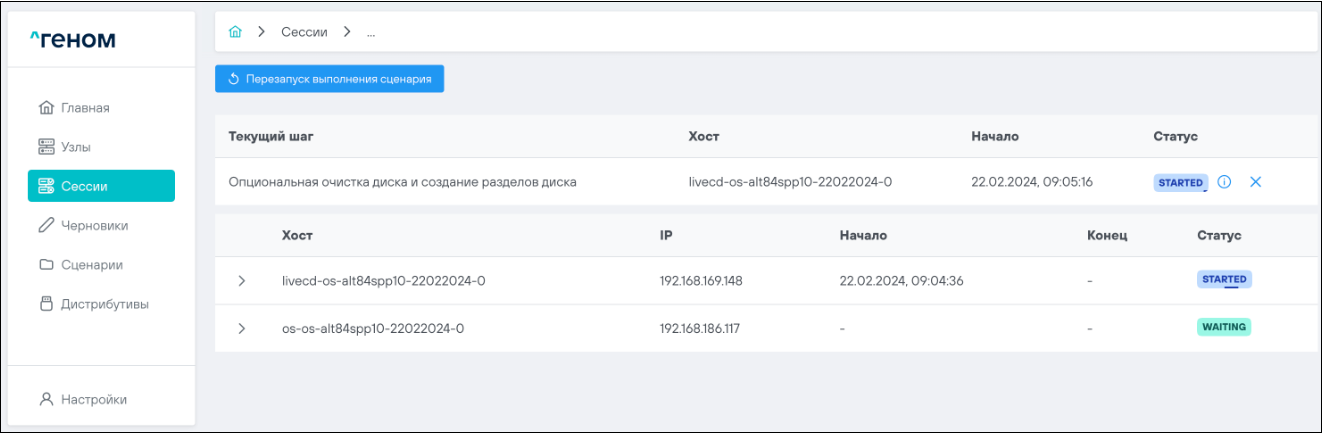

3.2.3.2 Просмотр параметров сессий#

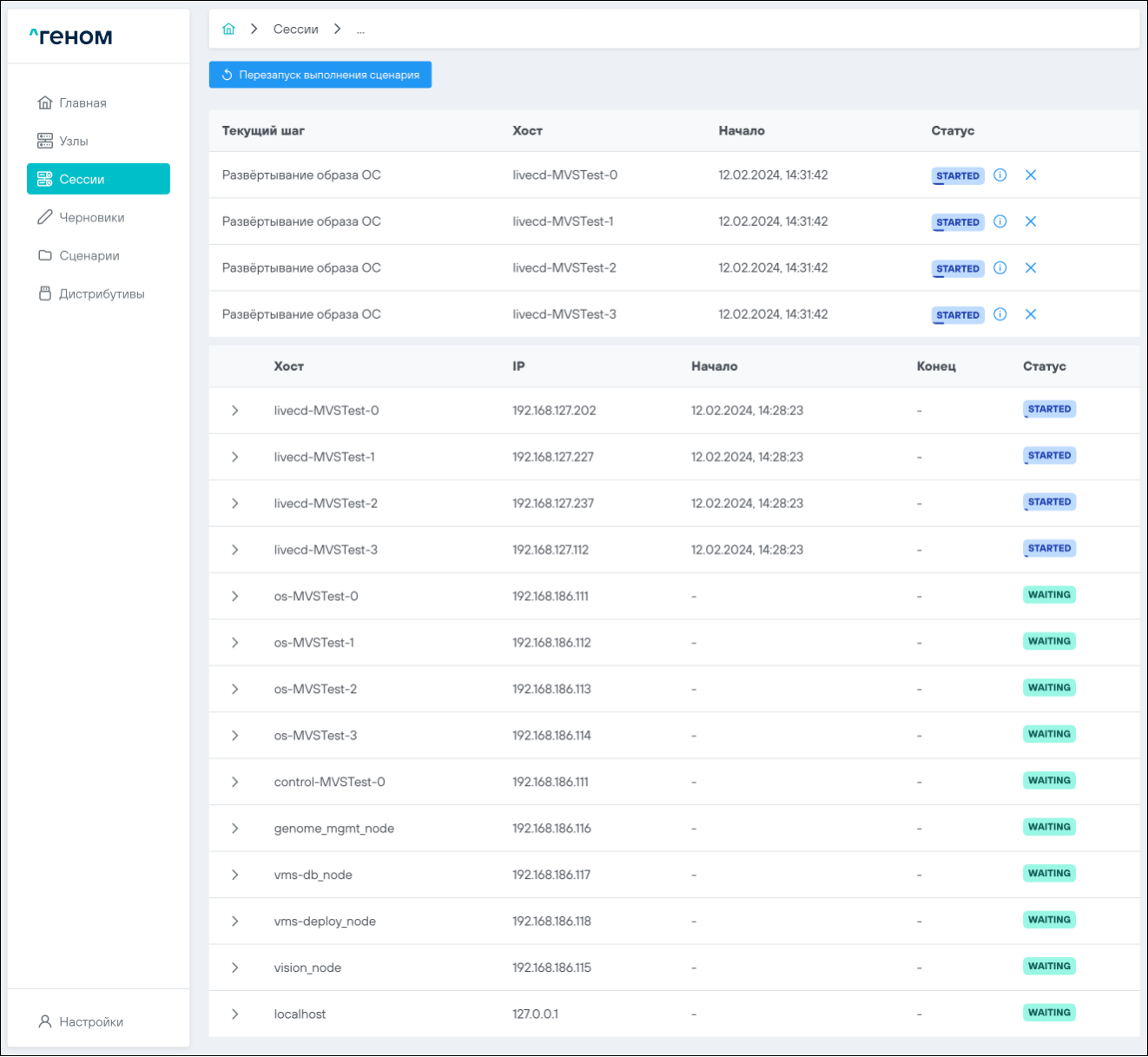

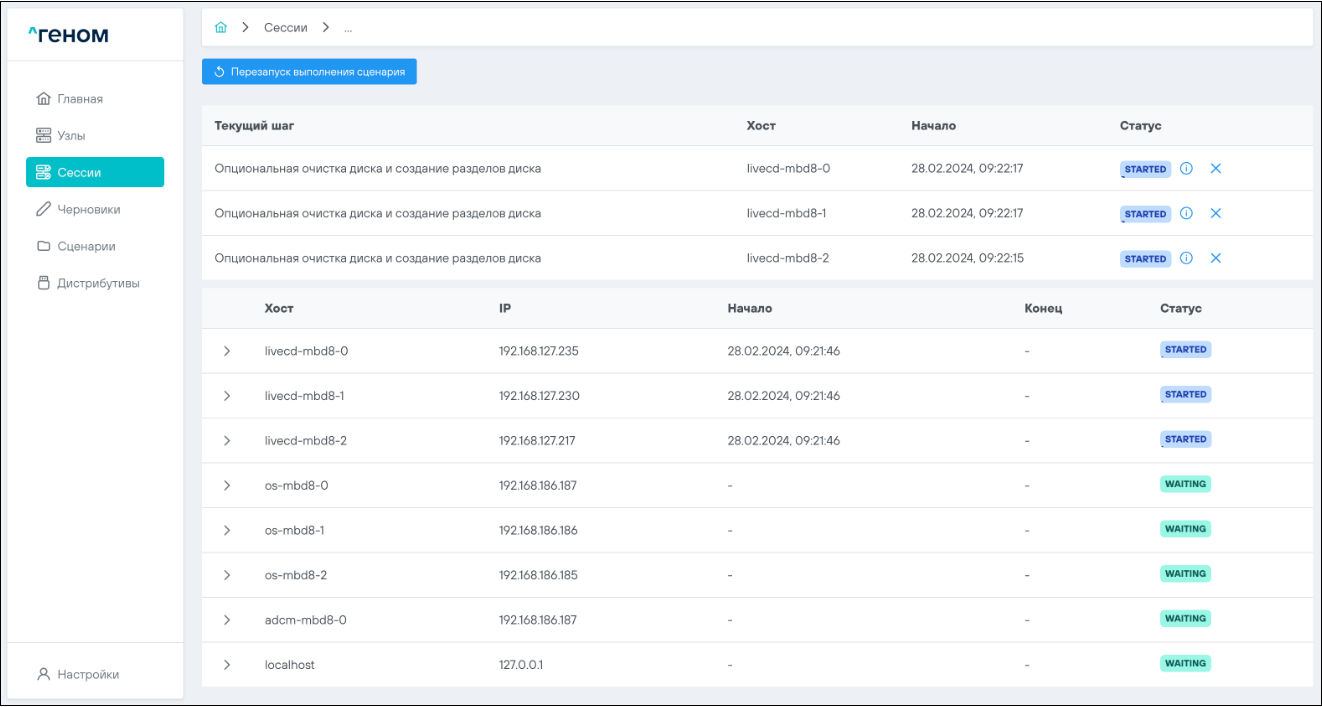

При нажатии на имя Машины происходит переход на страницу с параметрами выбранной сессии. Отображаются следующие параметры: имя хоста, IP-адрес, даты начала и завершения, статус.

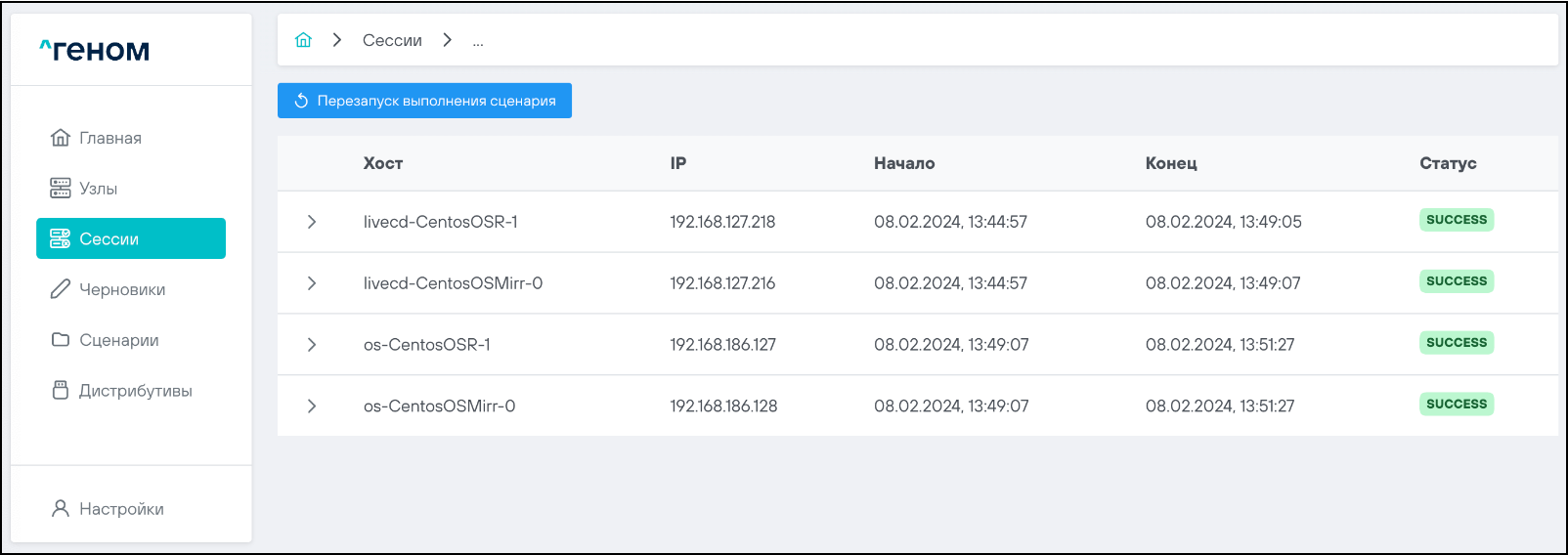

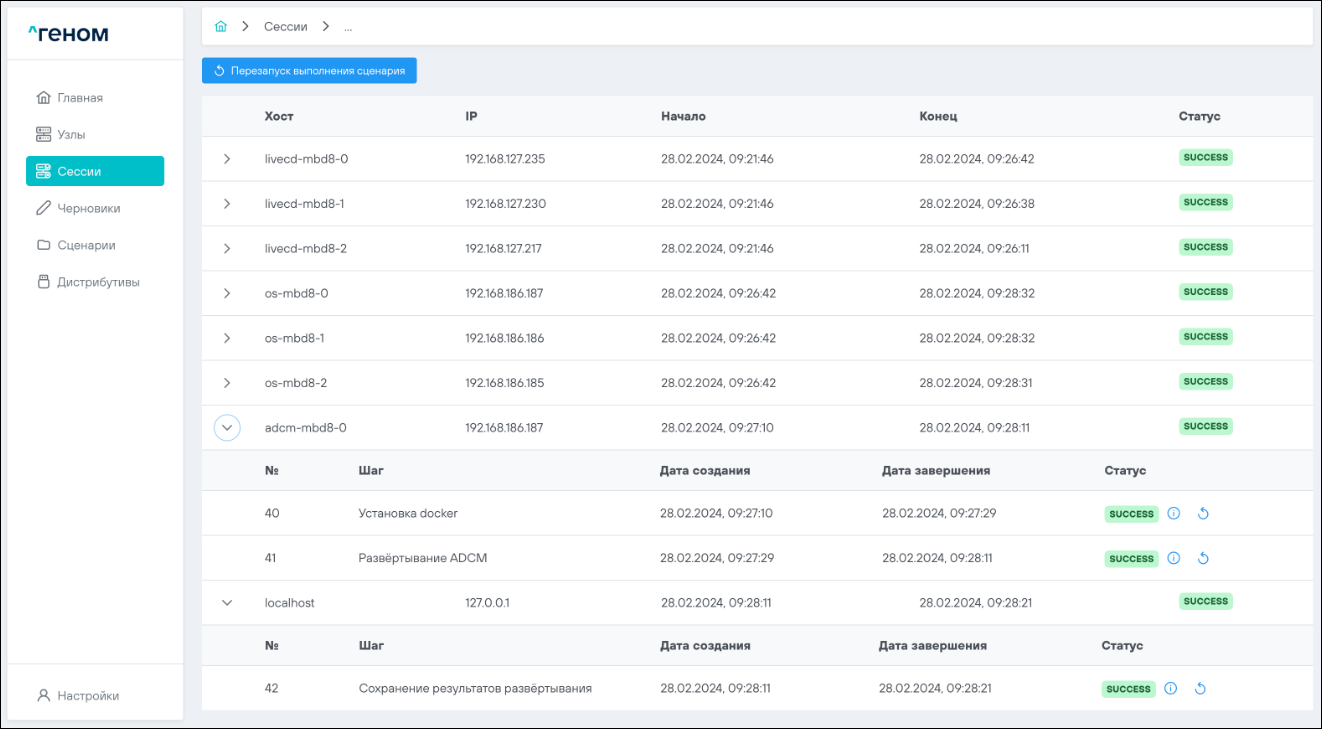

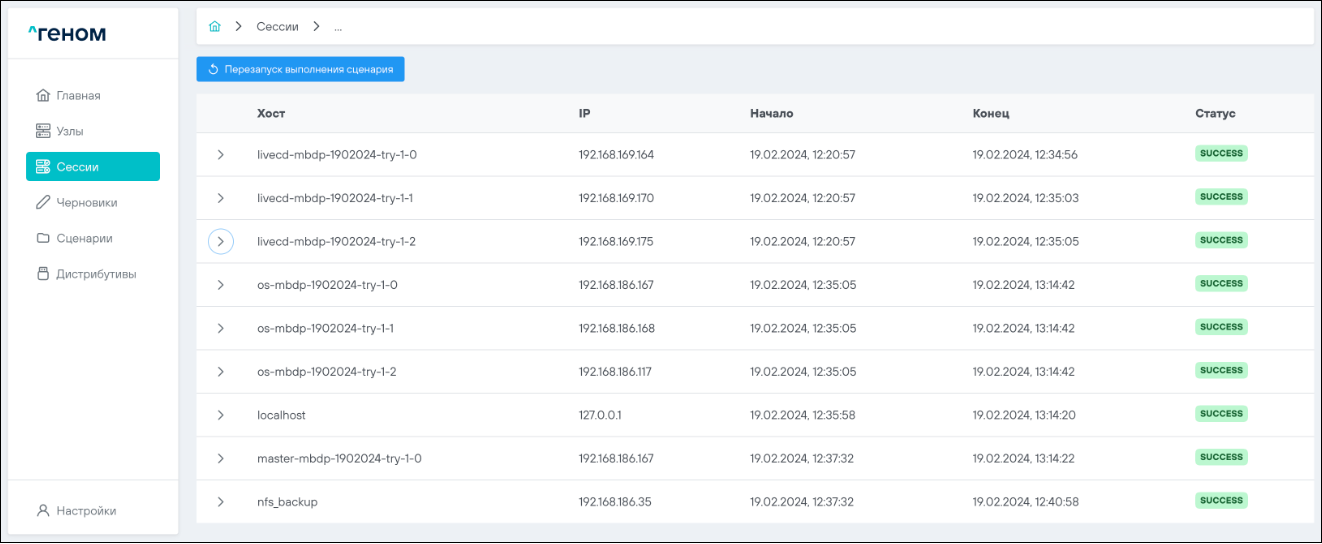

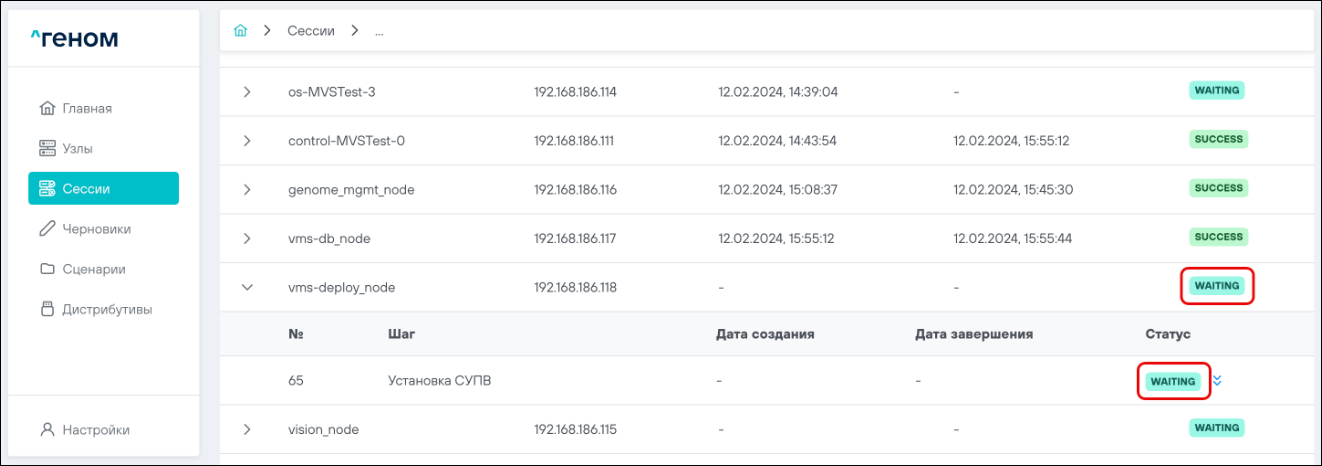

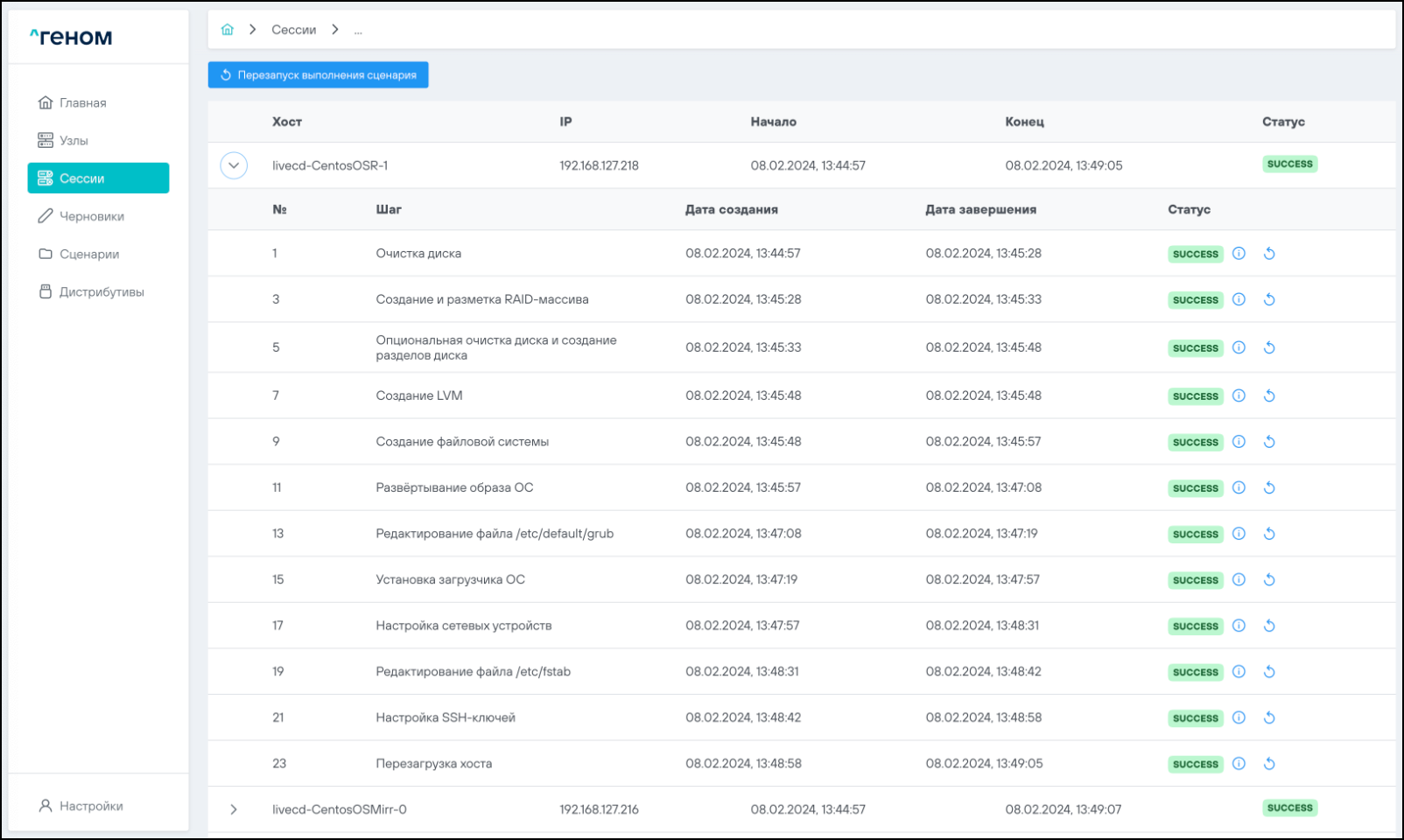

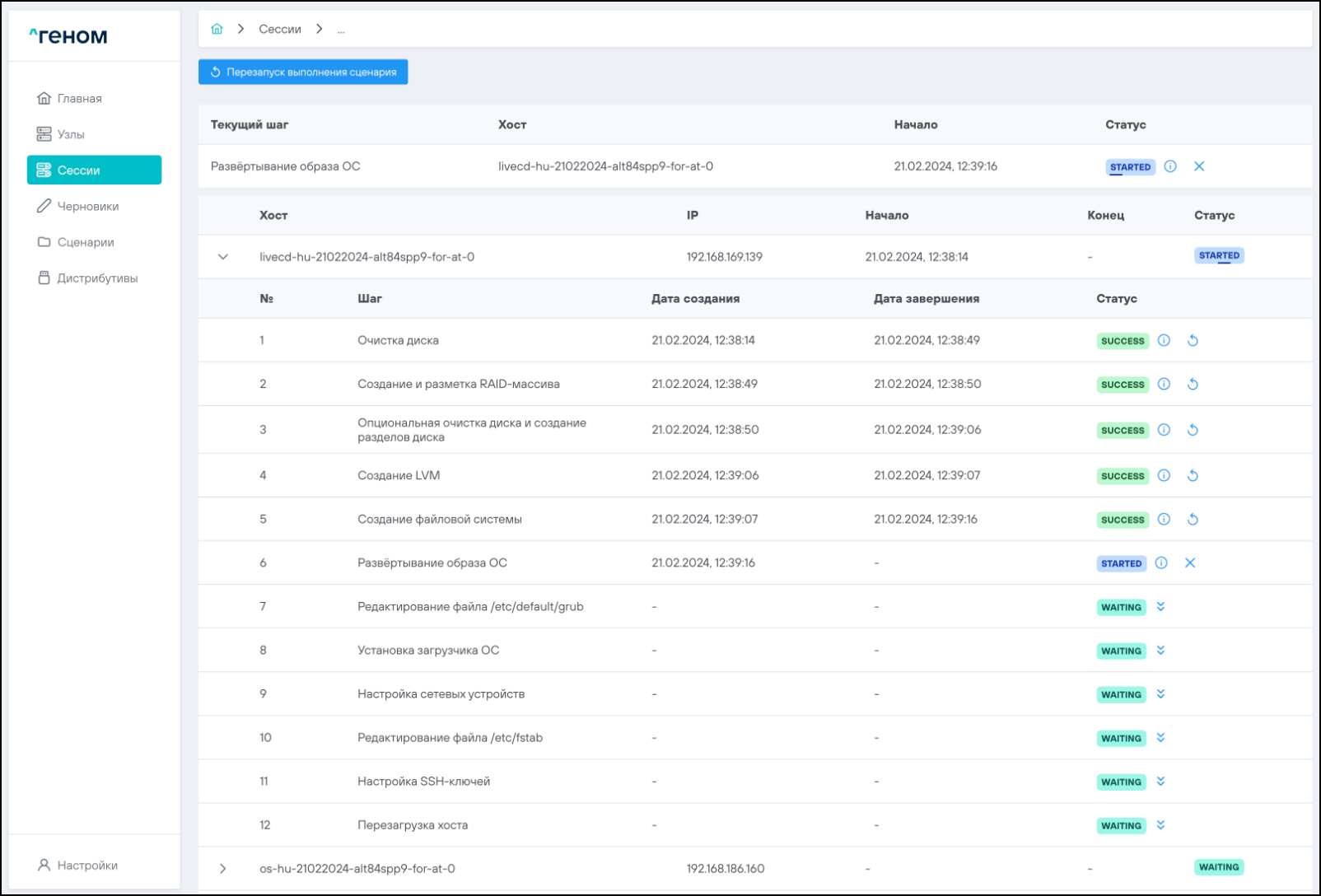

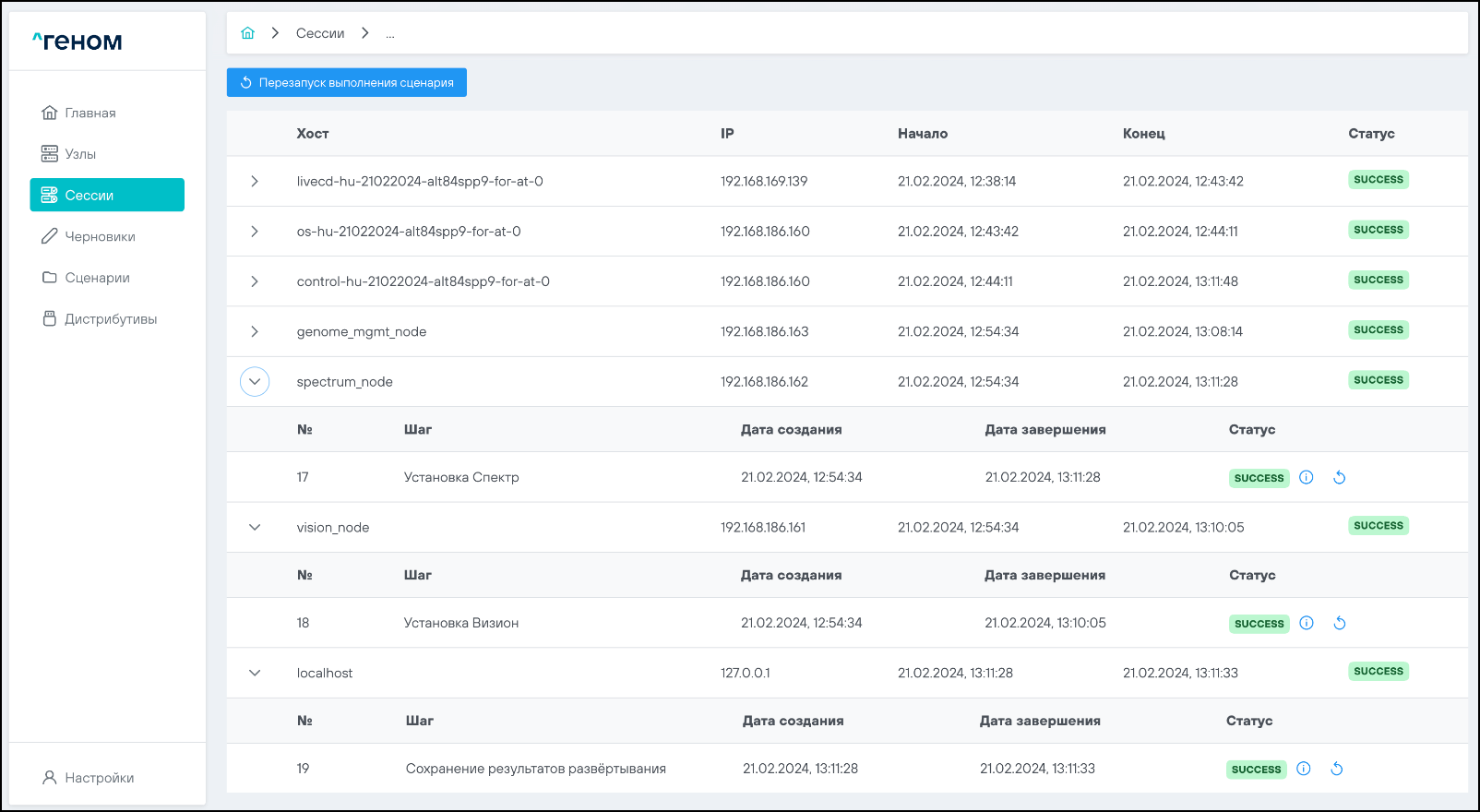

Пример успешного завершения сессии (все хосты и шаги со статусом ):

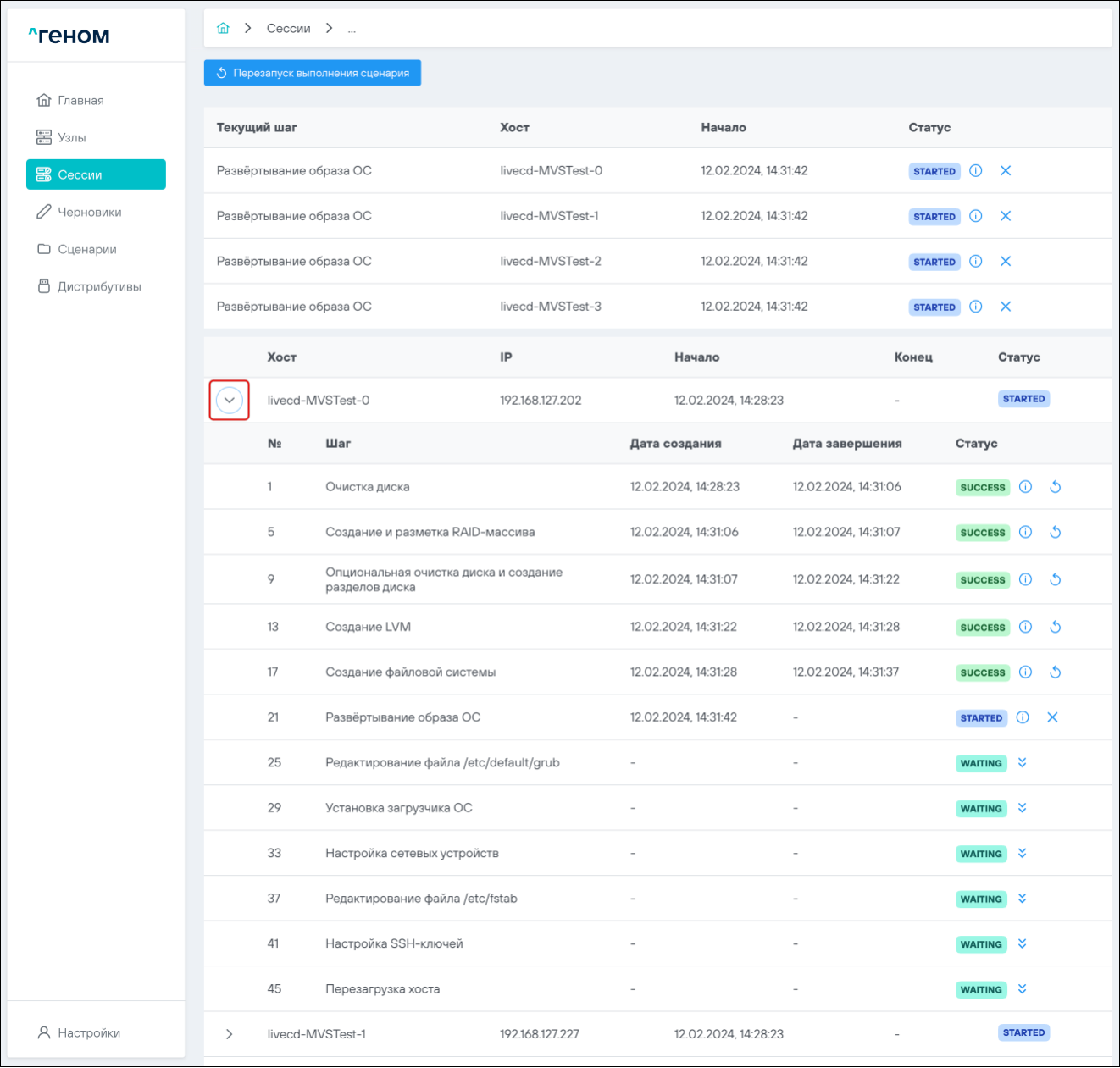

Для раскрытия списка шагов сценария нужно нажать на элемент управления слева от имени хоста. Для шагов указаны имя, даты создания и завершения, статусы:

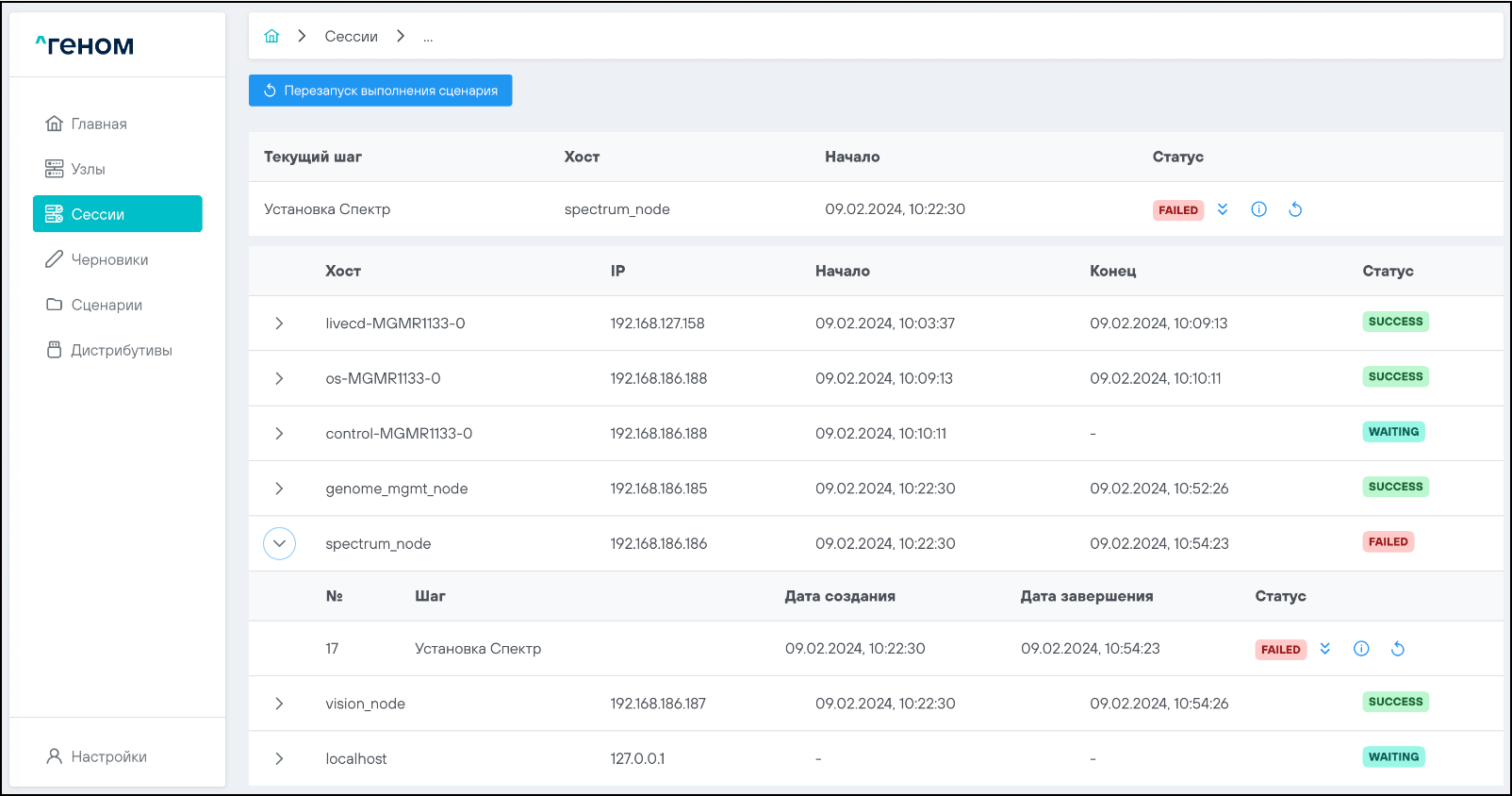

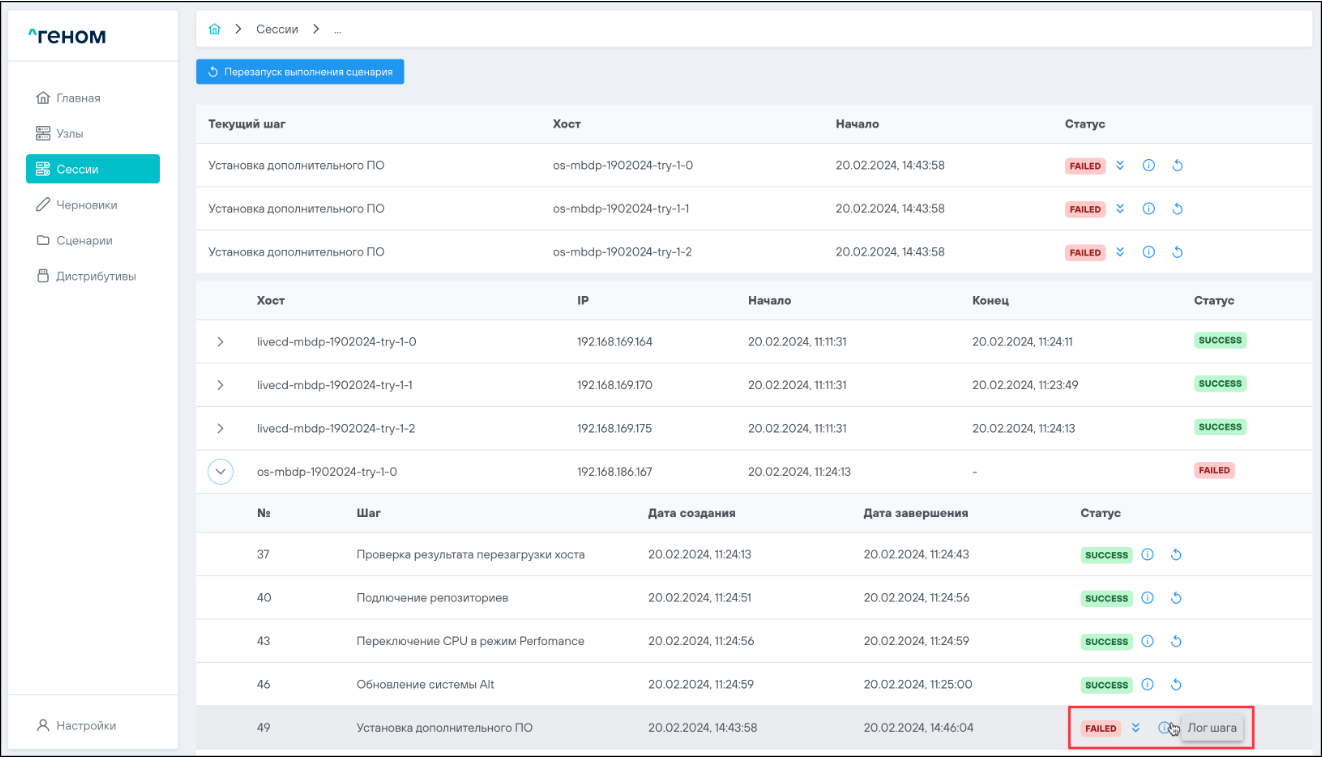

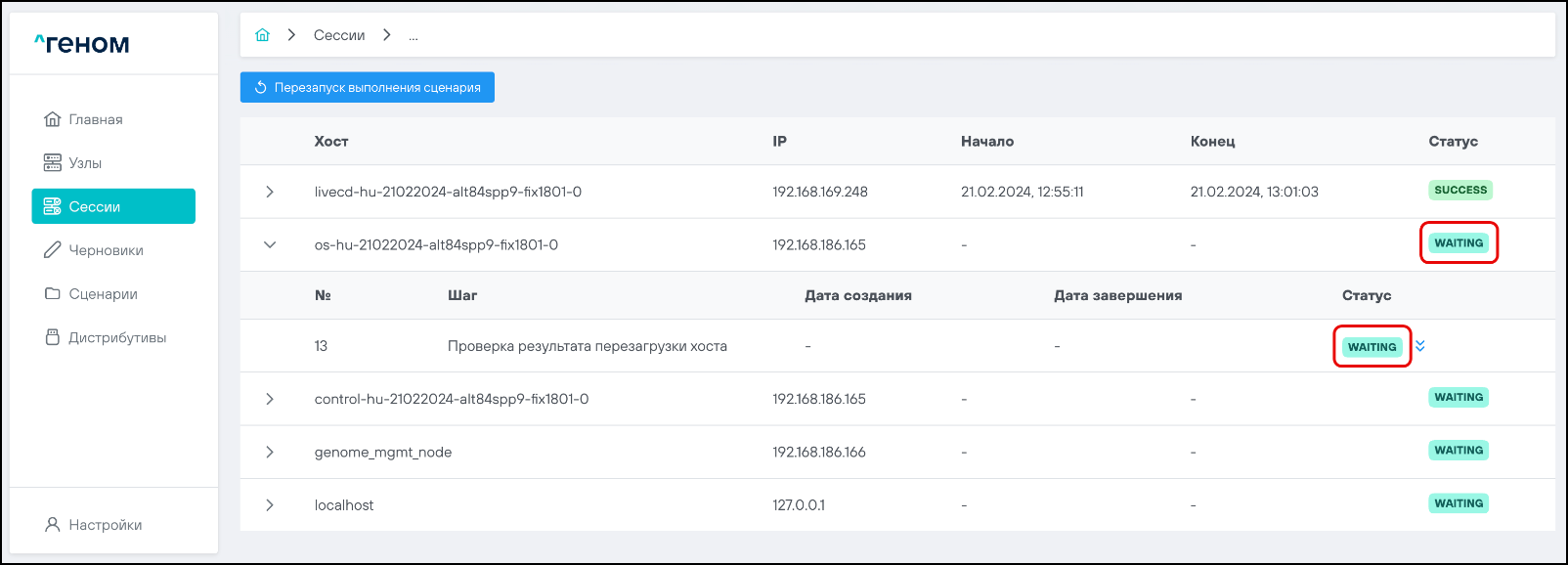

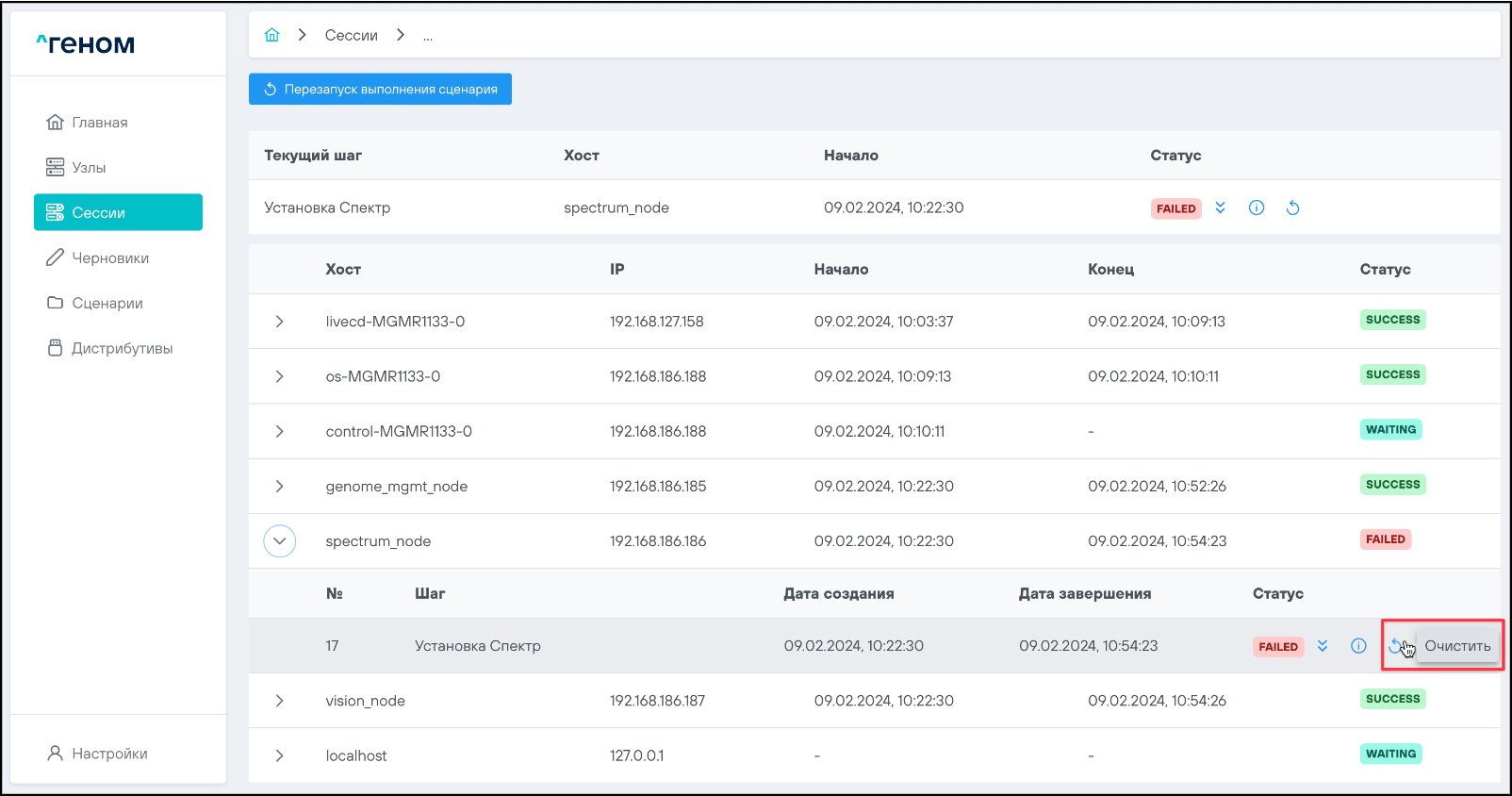

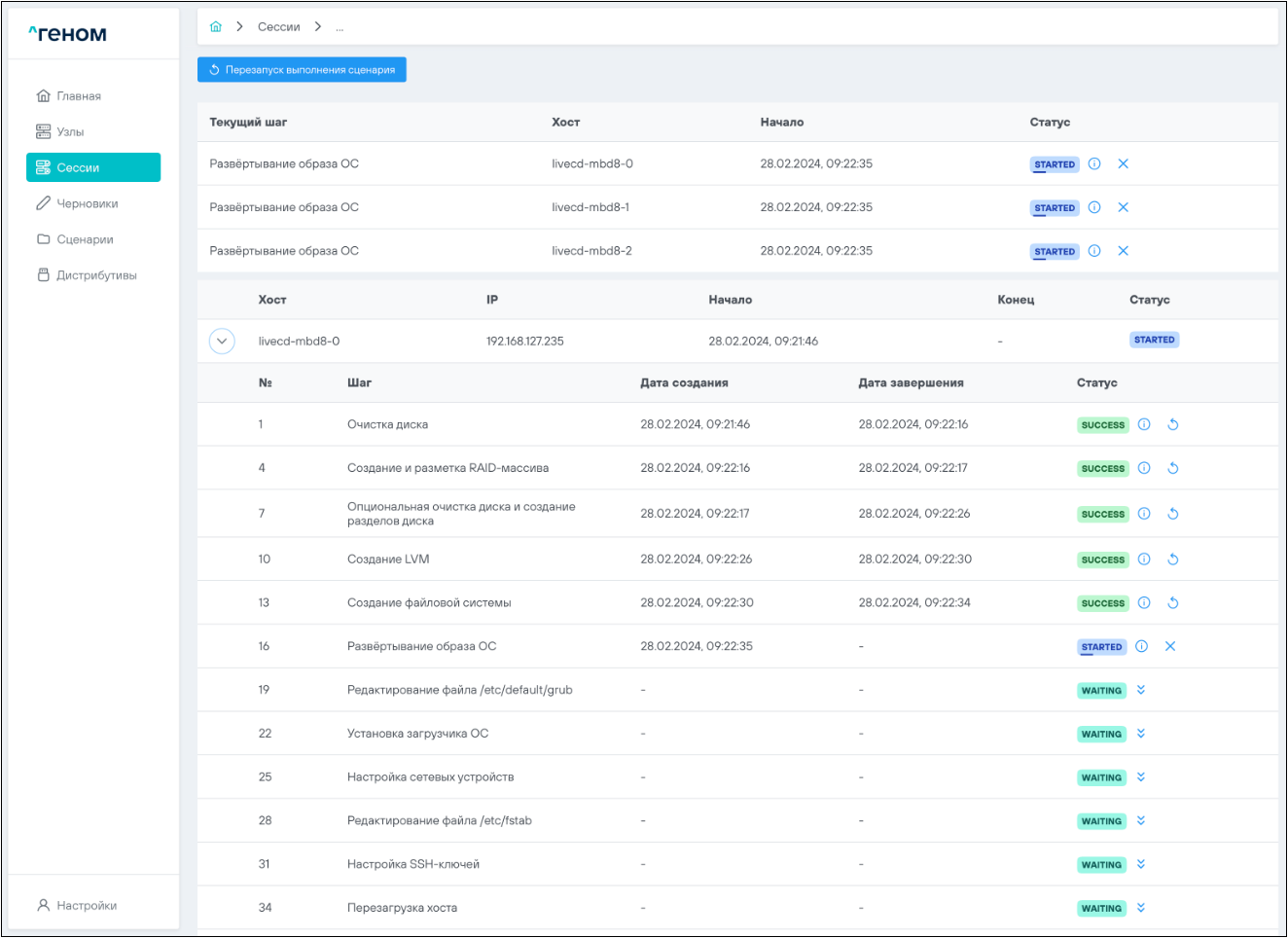

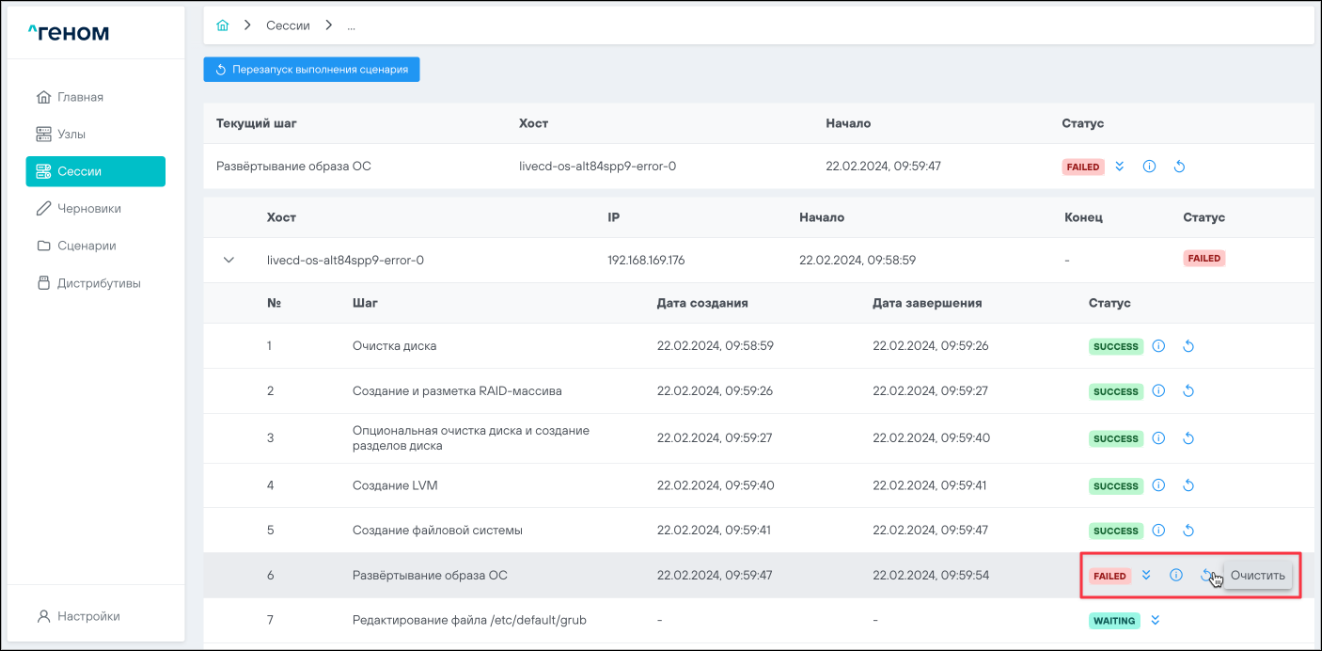

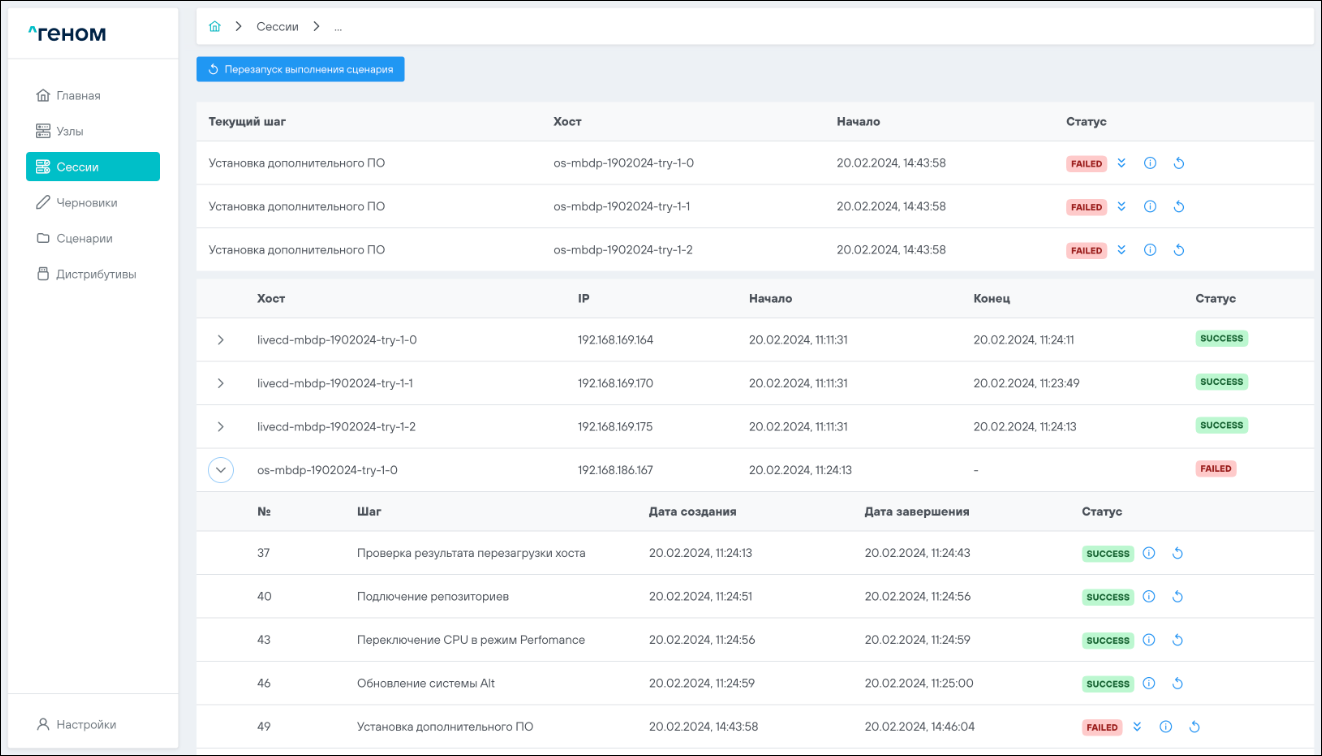

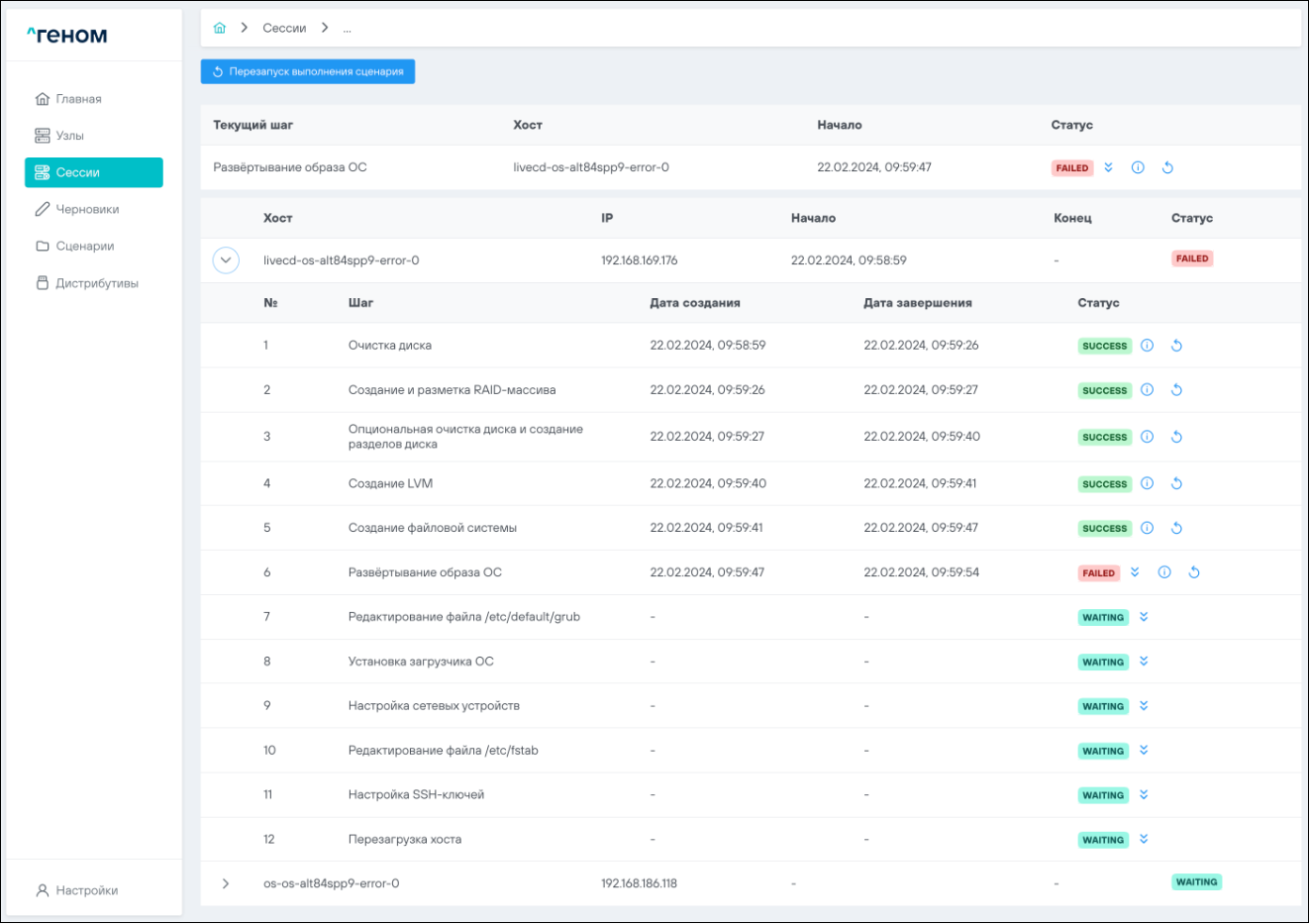

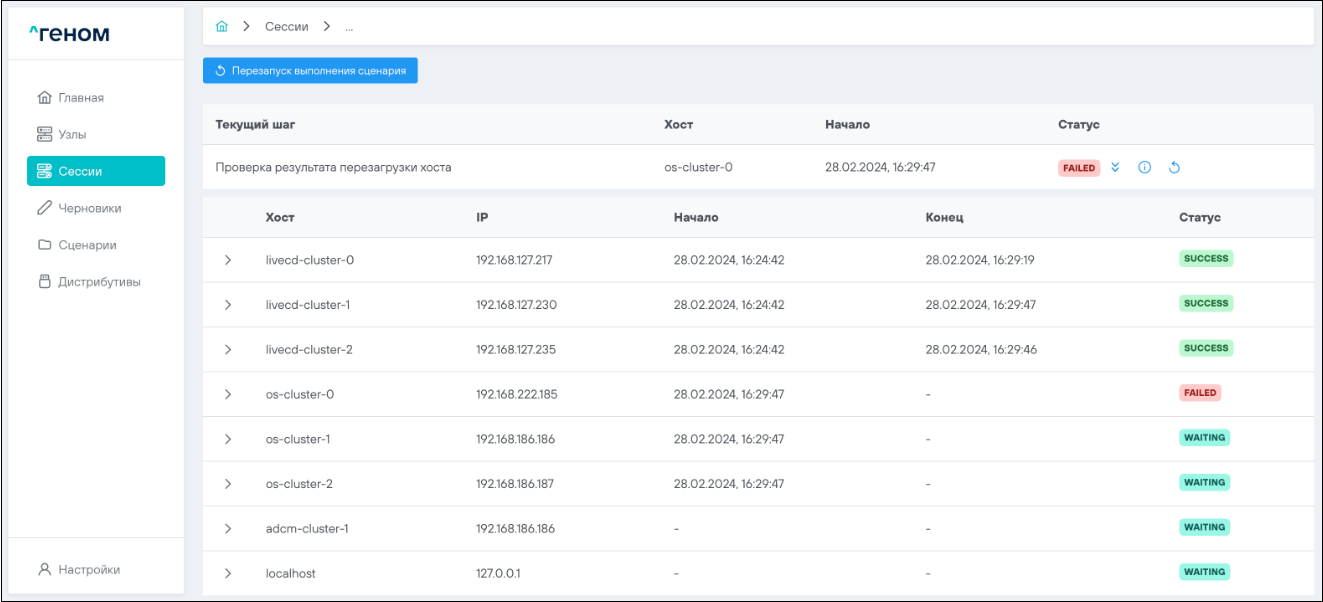

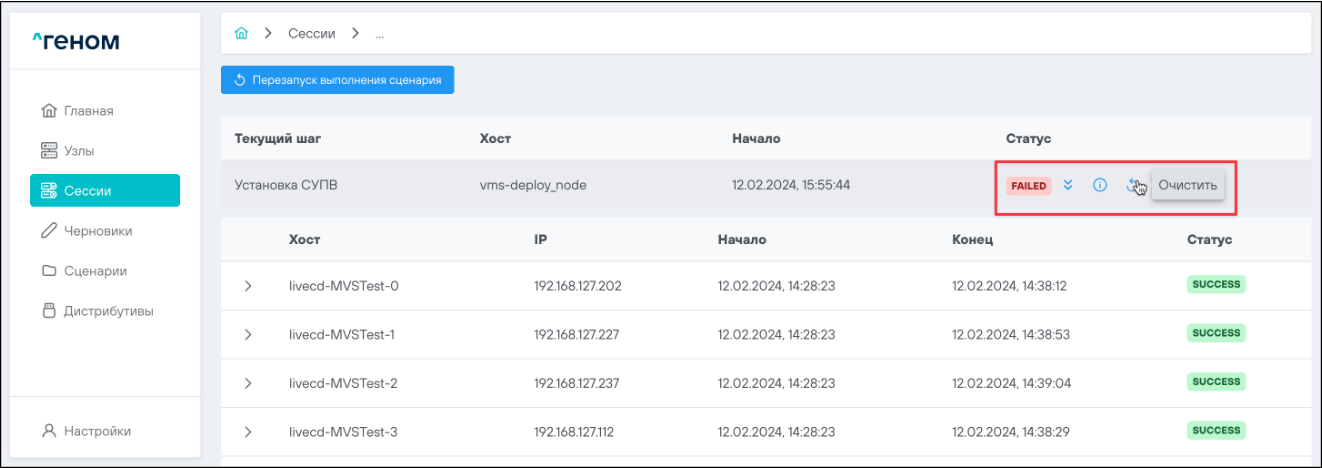

Пример сессии с ошибками выполнения шагов (в сессии имеются хосты и шаги со статусом ):

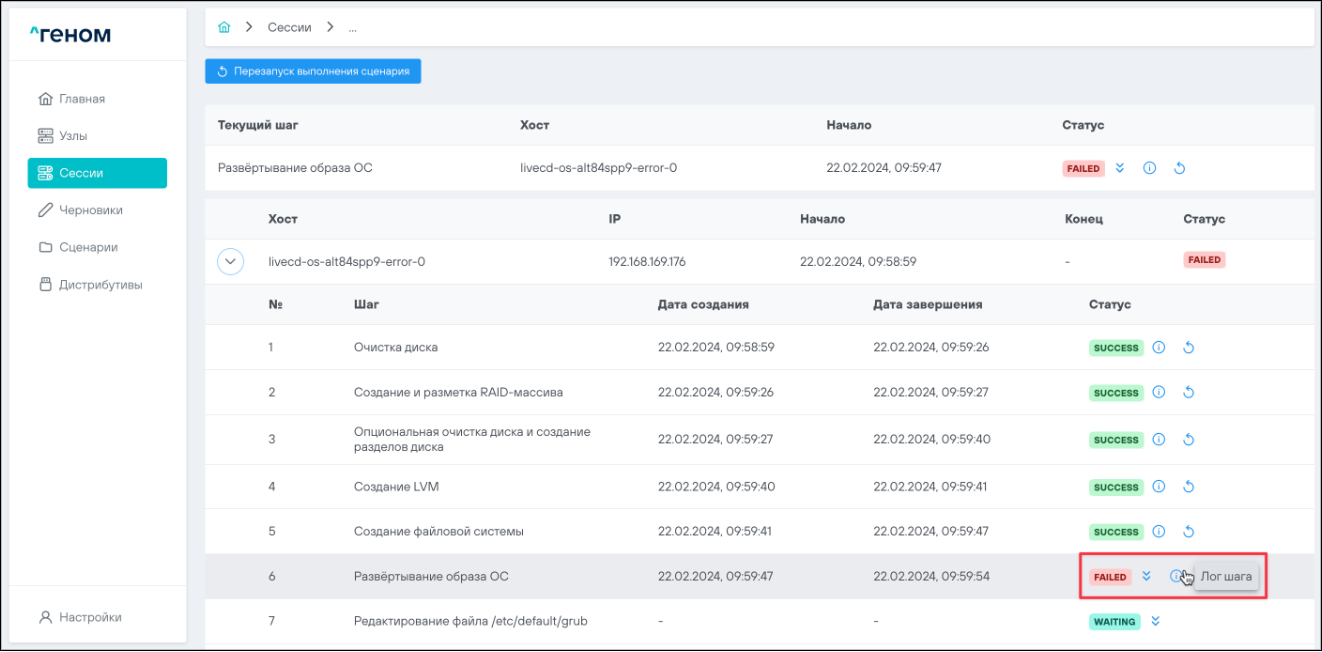

Пример раскрытия списка шагов с ошибками:

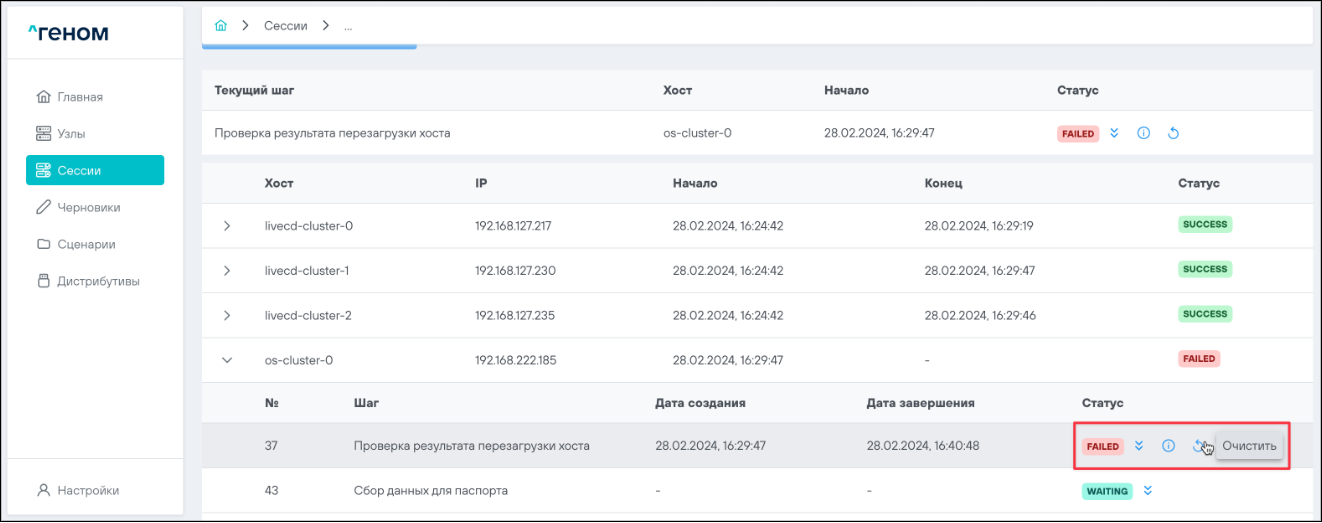

Элемент управления предназначен для сброса соответствующего шага с ошибкой для последующего перезапуска:

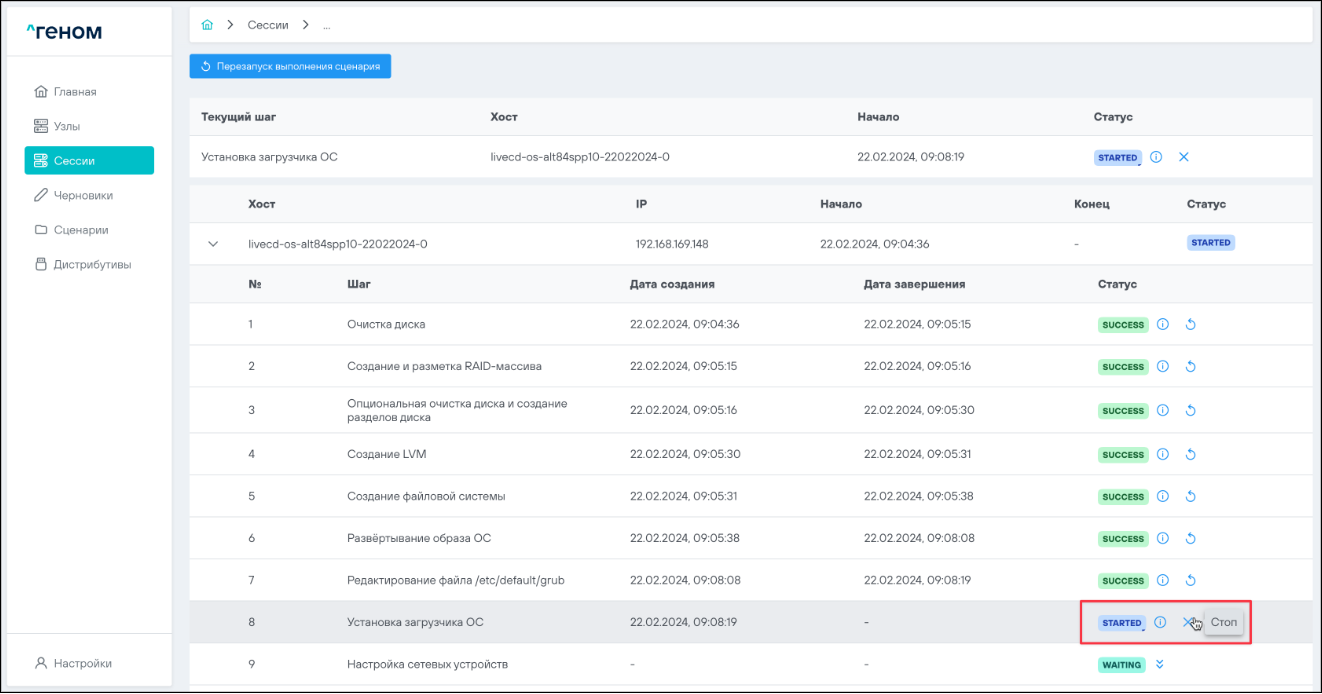

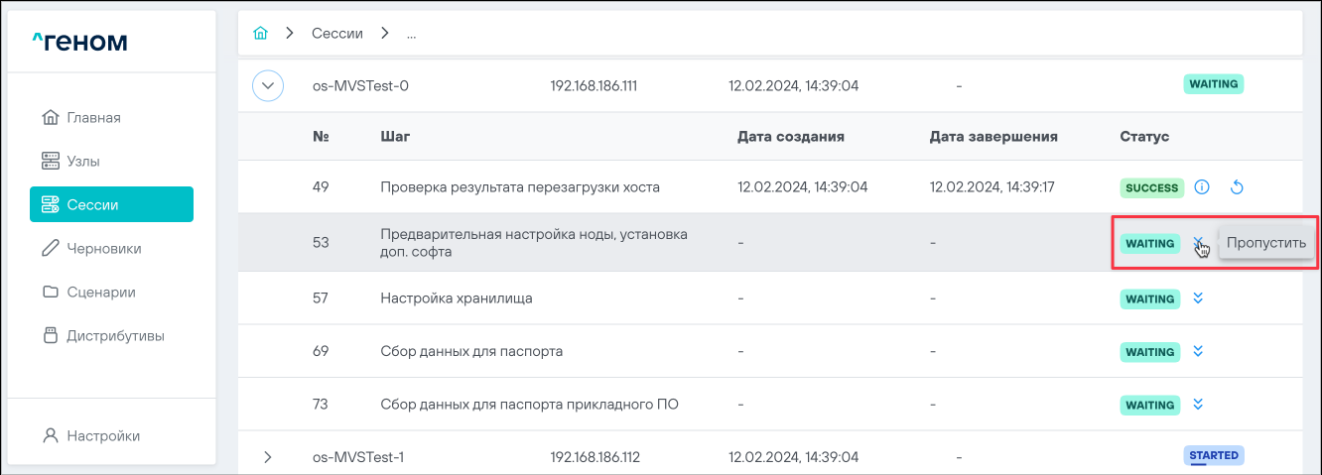

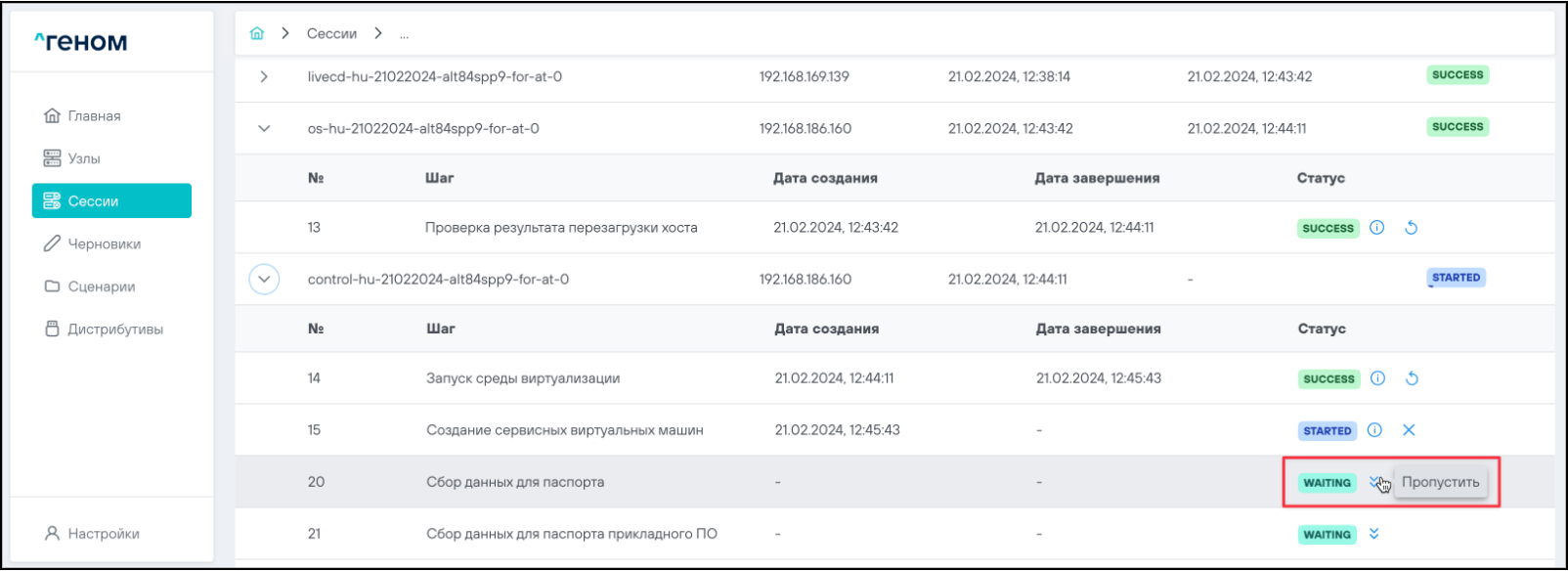

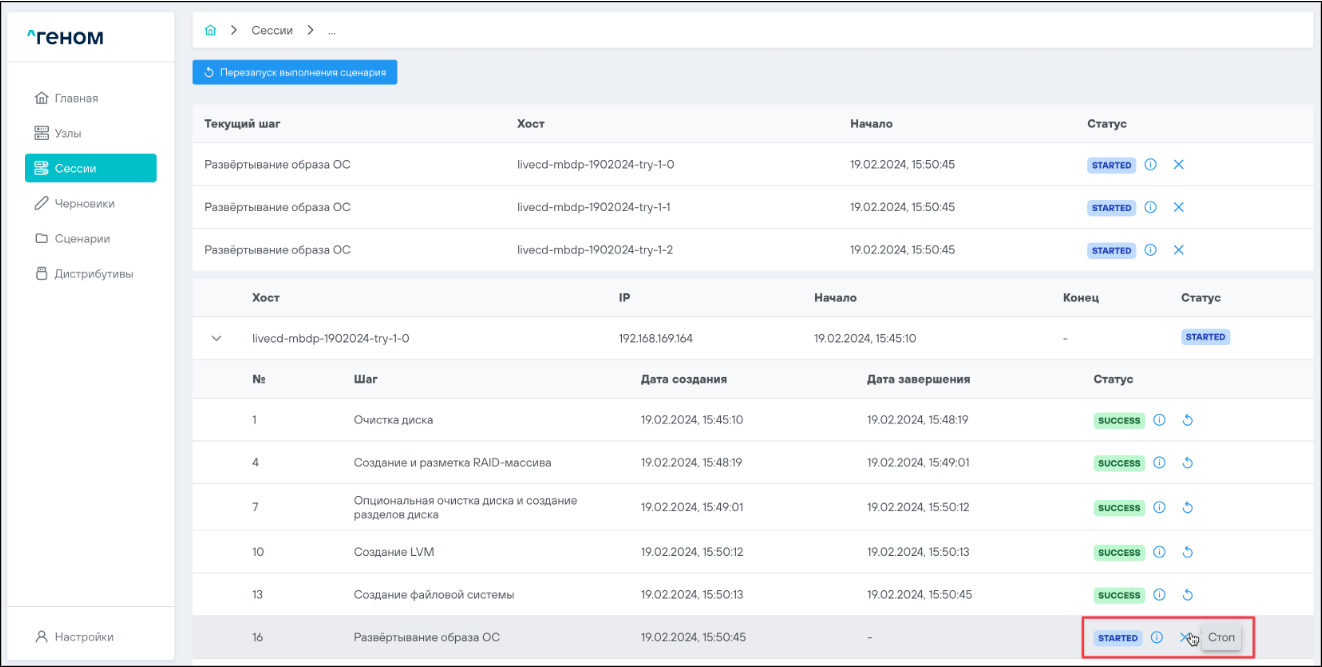

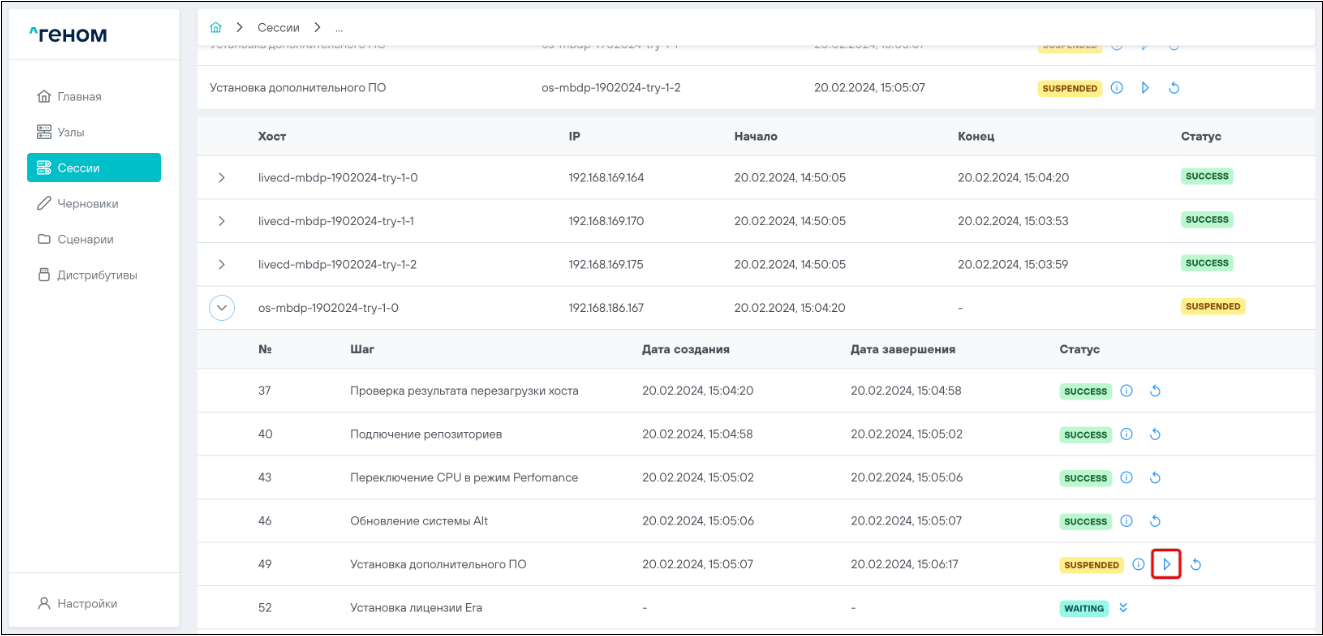

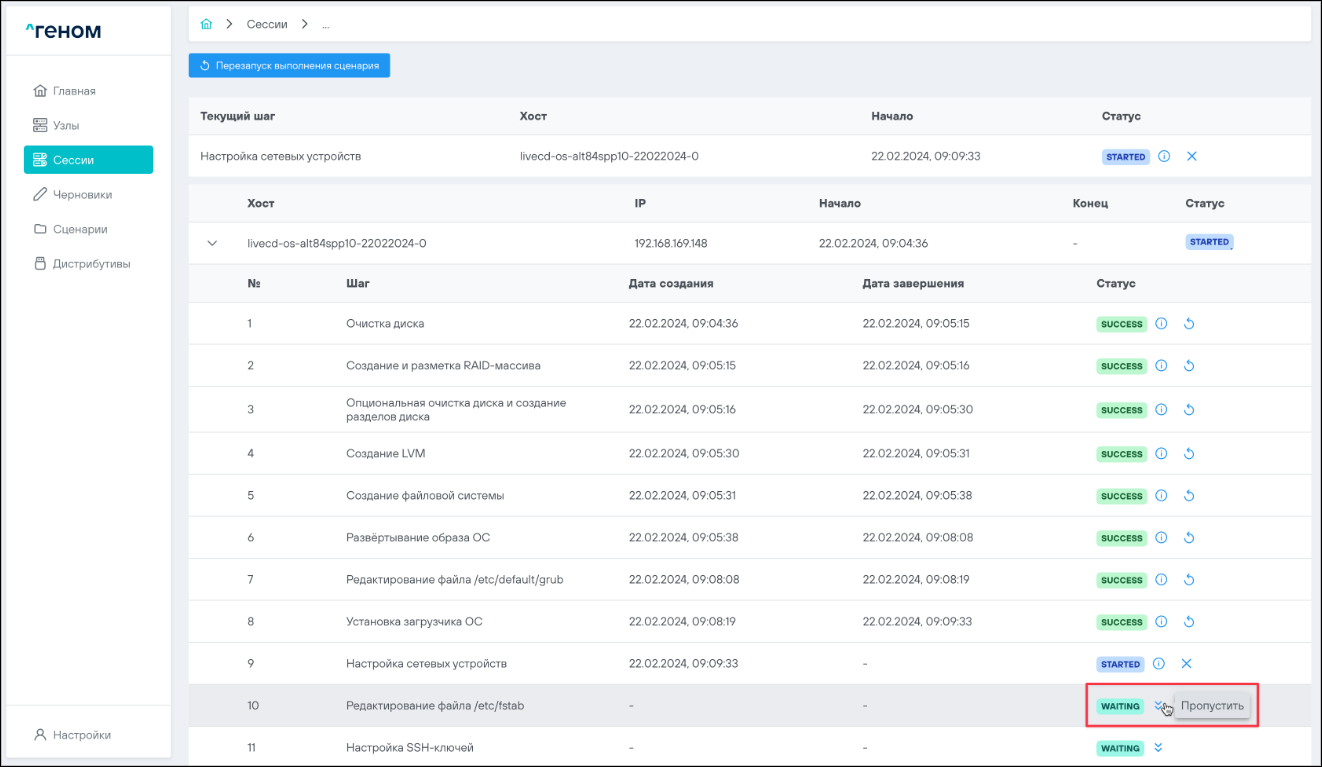

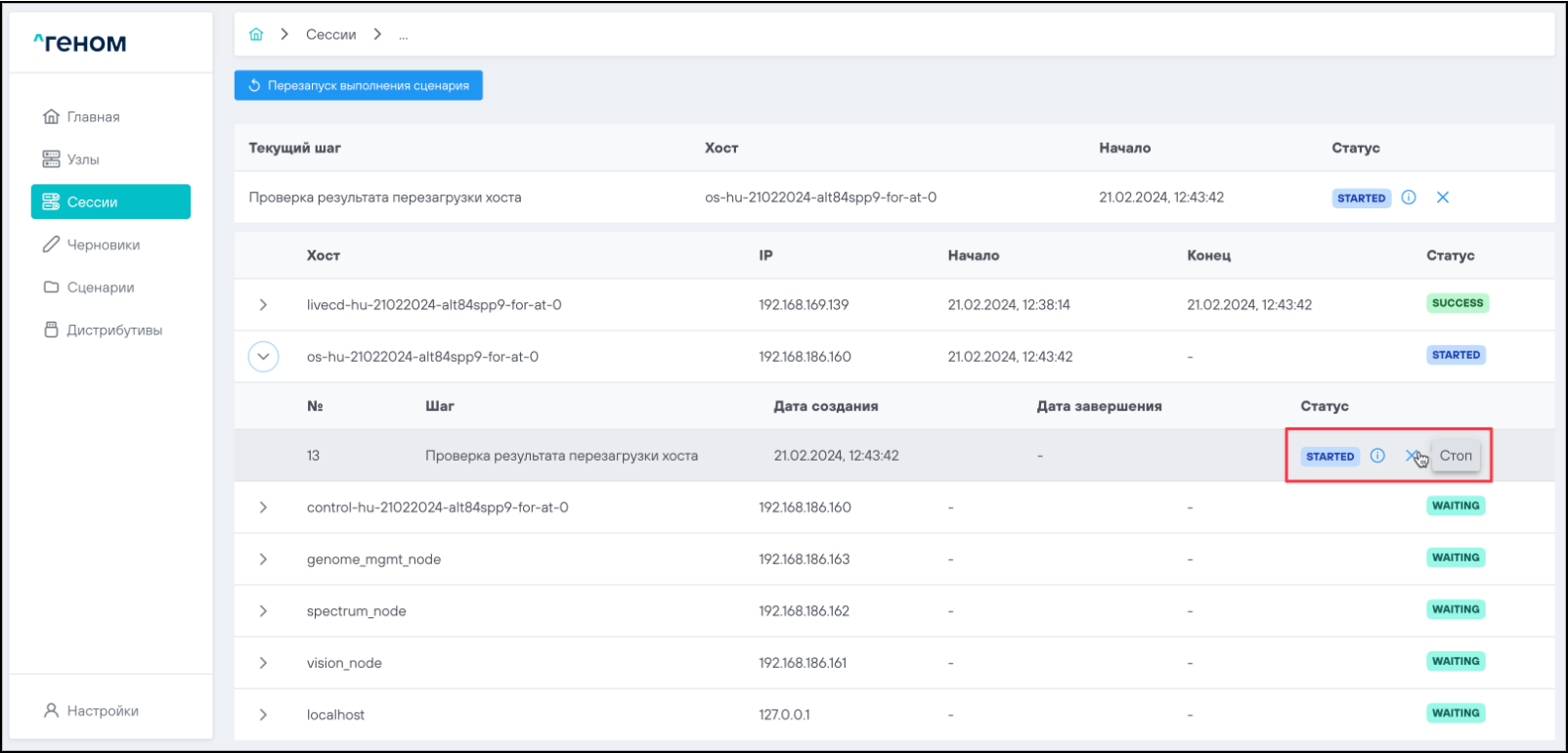

Элемент управления предназначен для пропуска или отмены последующего перезапуска шага:

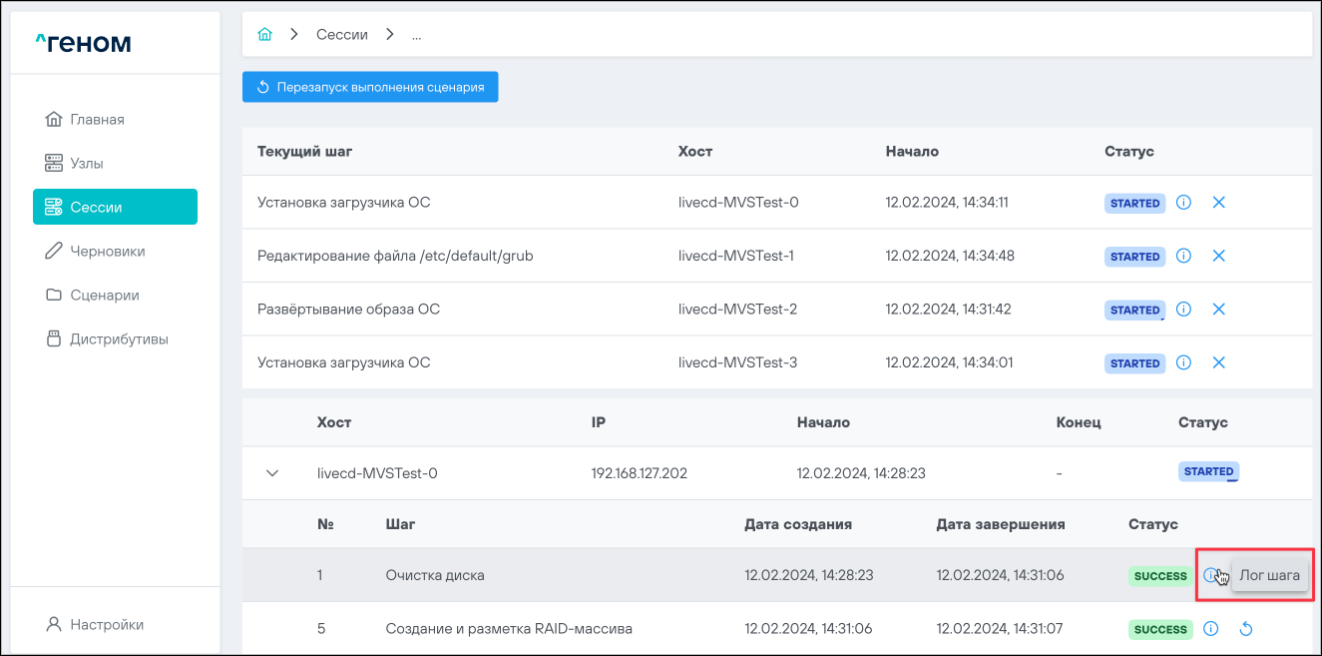

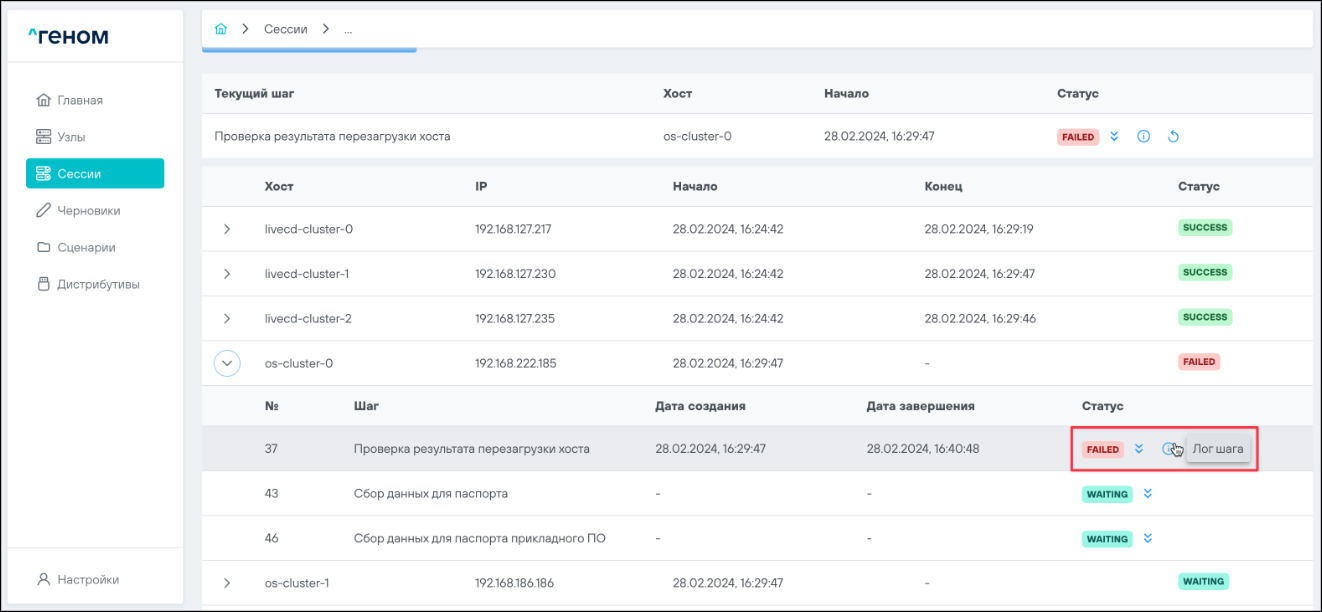

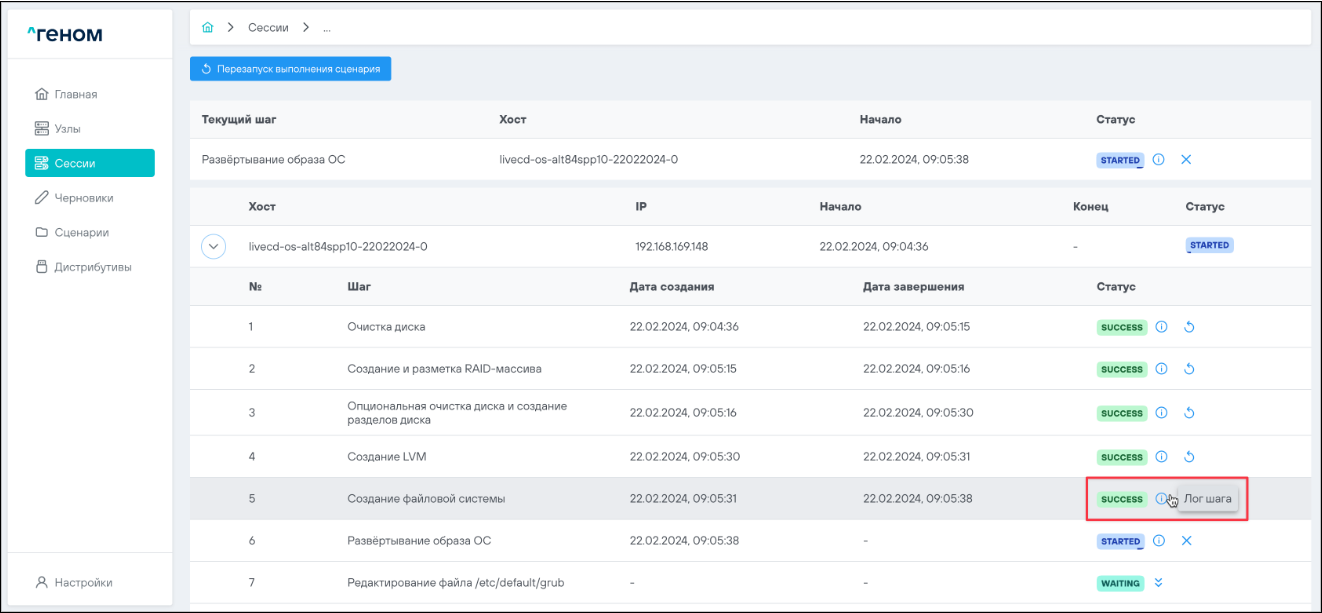

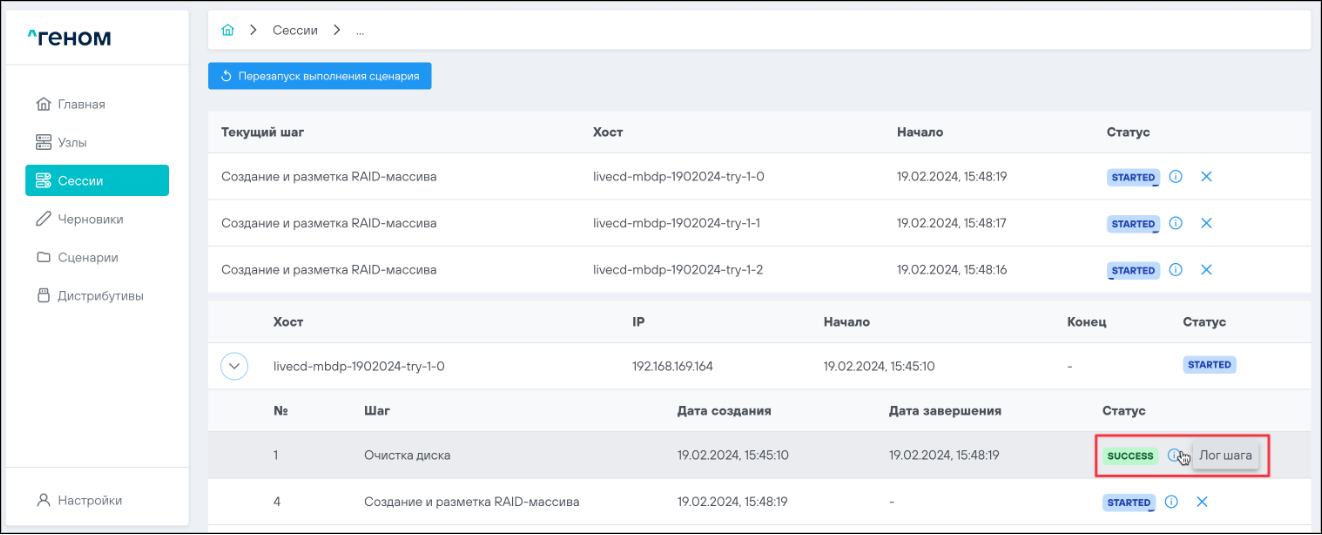

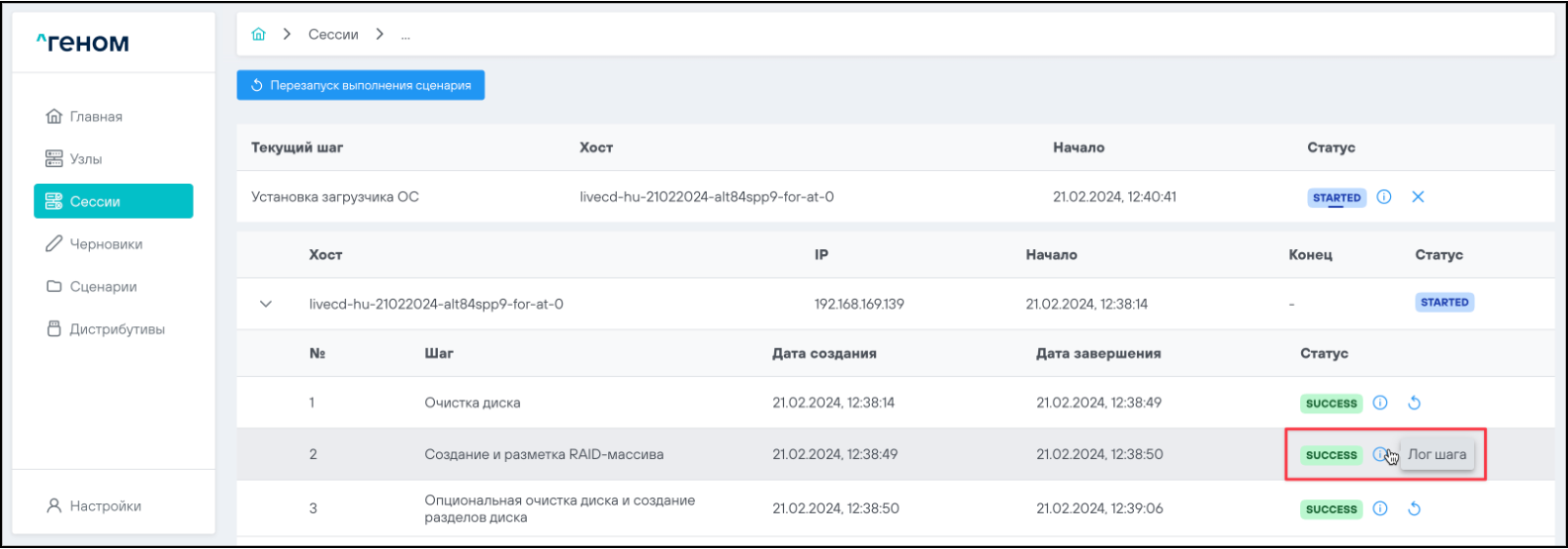

Элемент управления служит для просмотра логов выбранного шага:

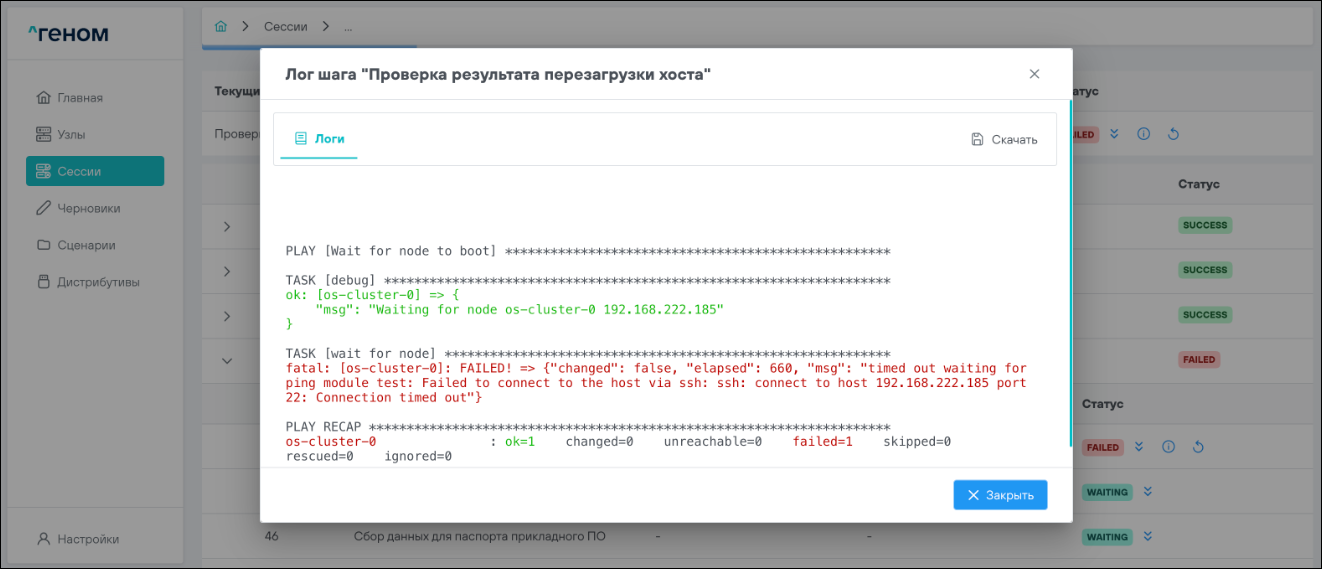

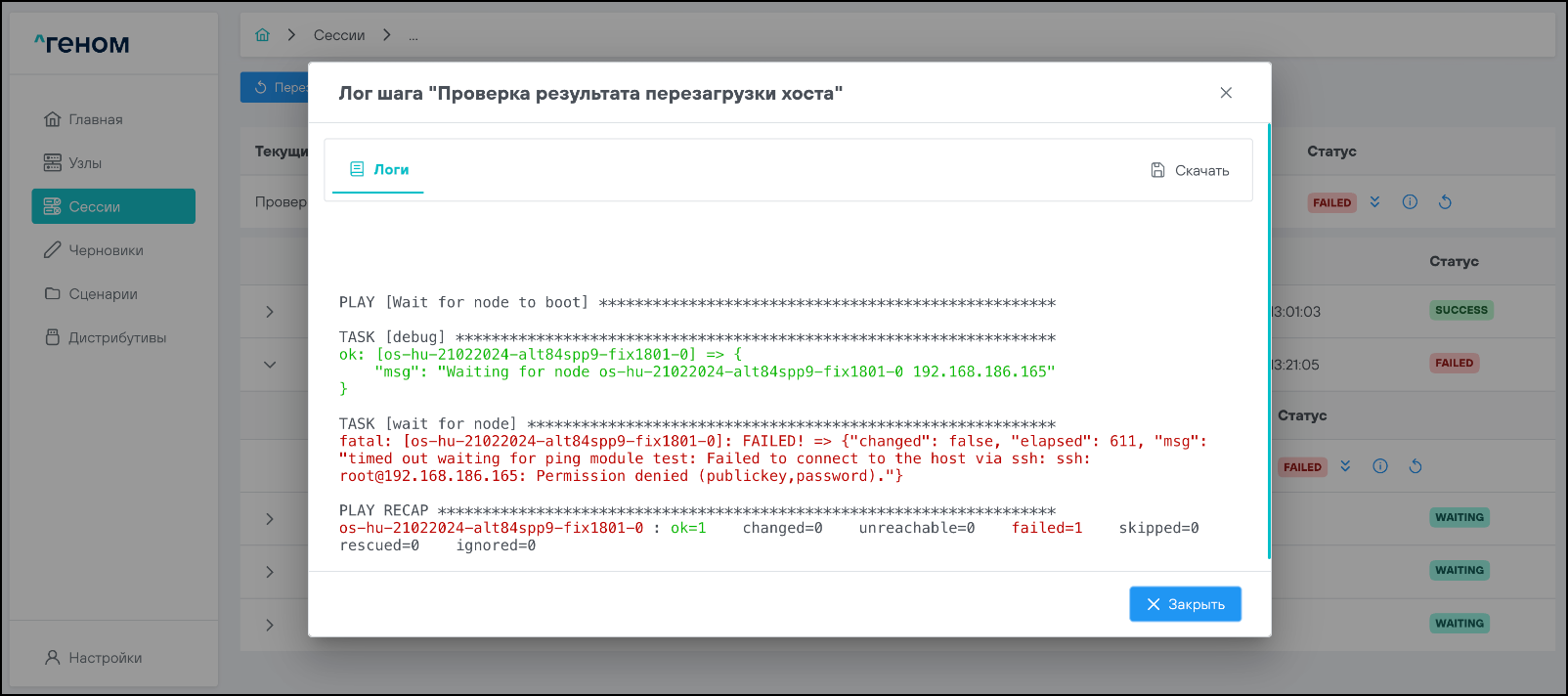

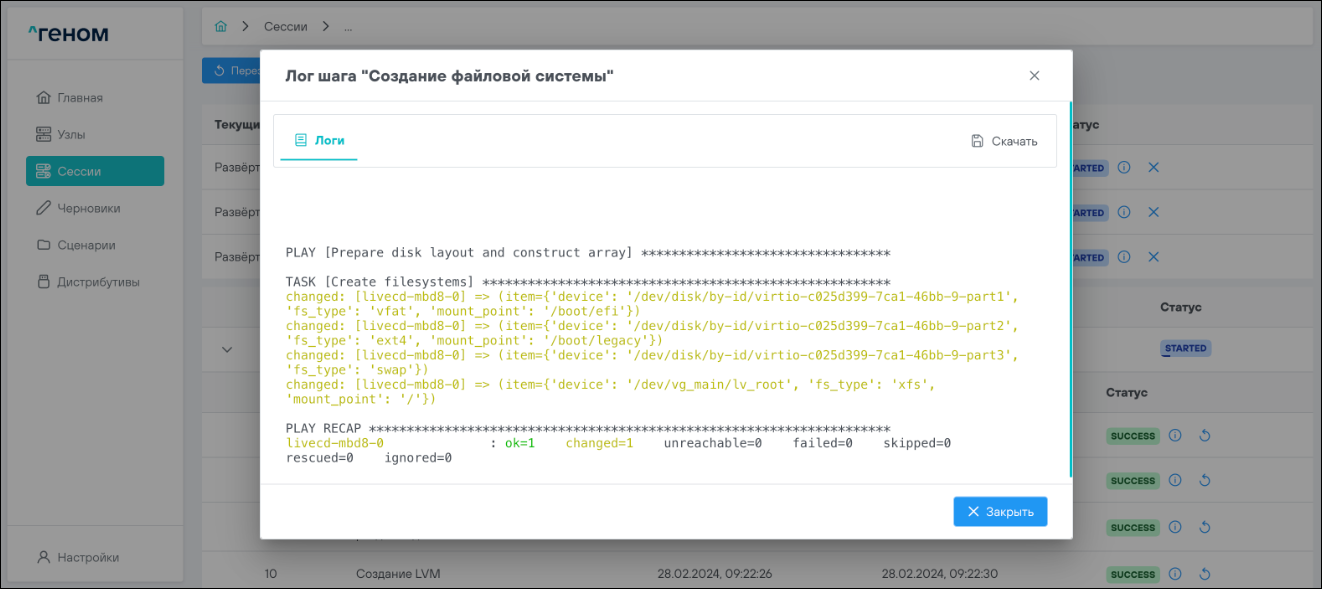

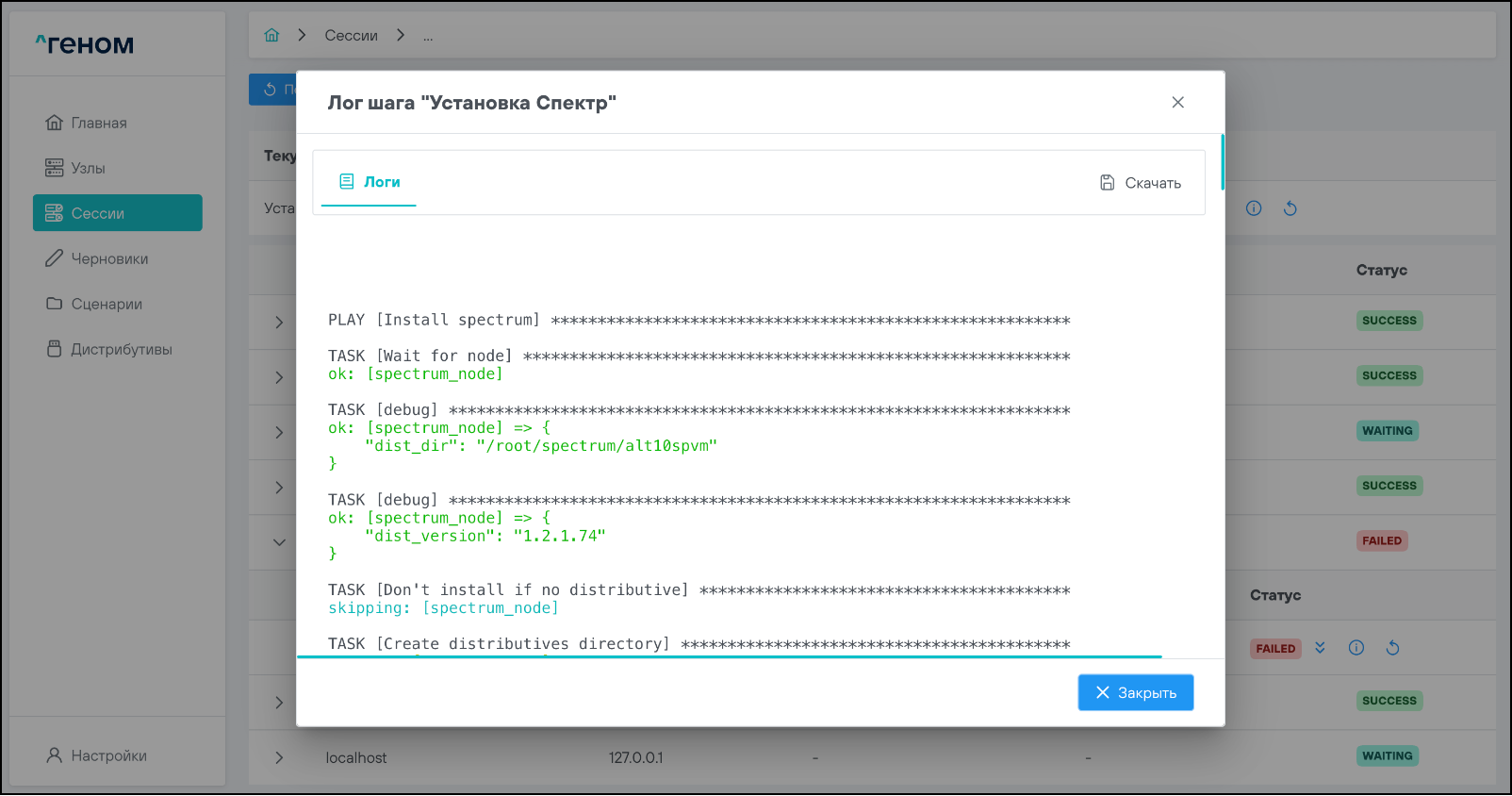

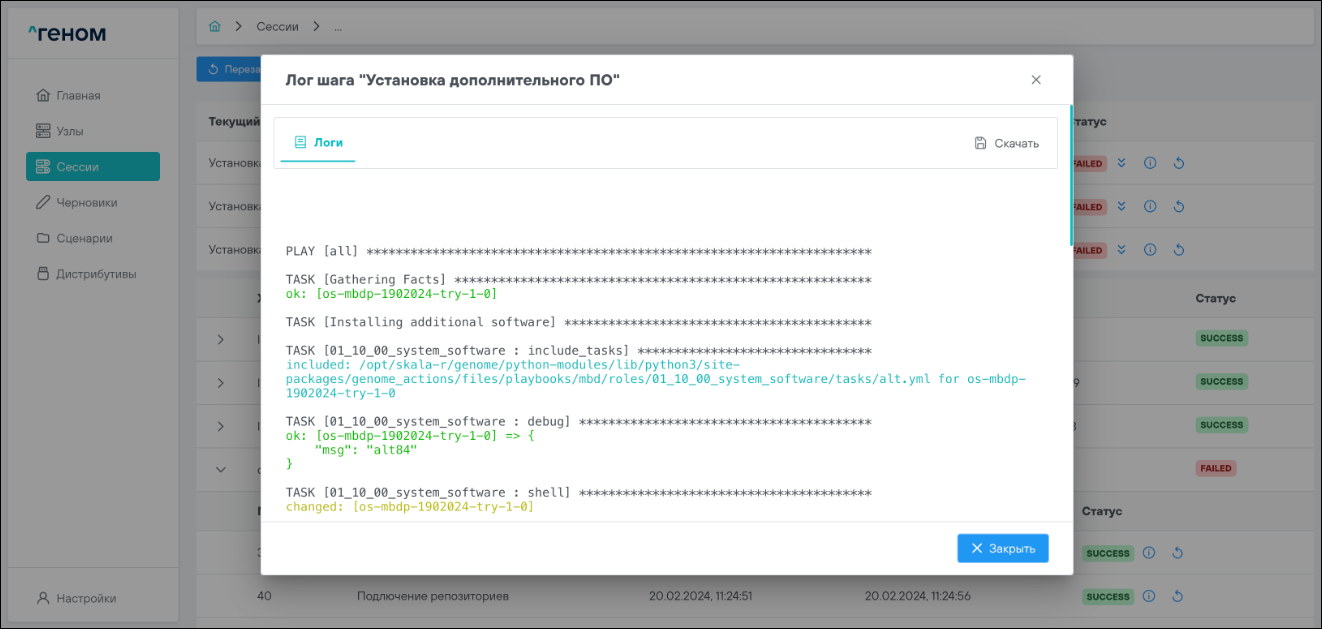

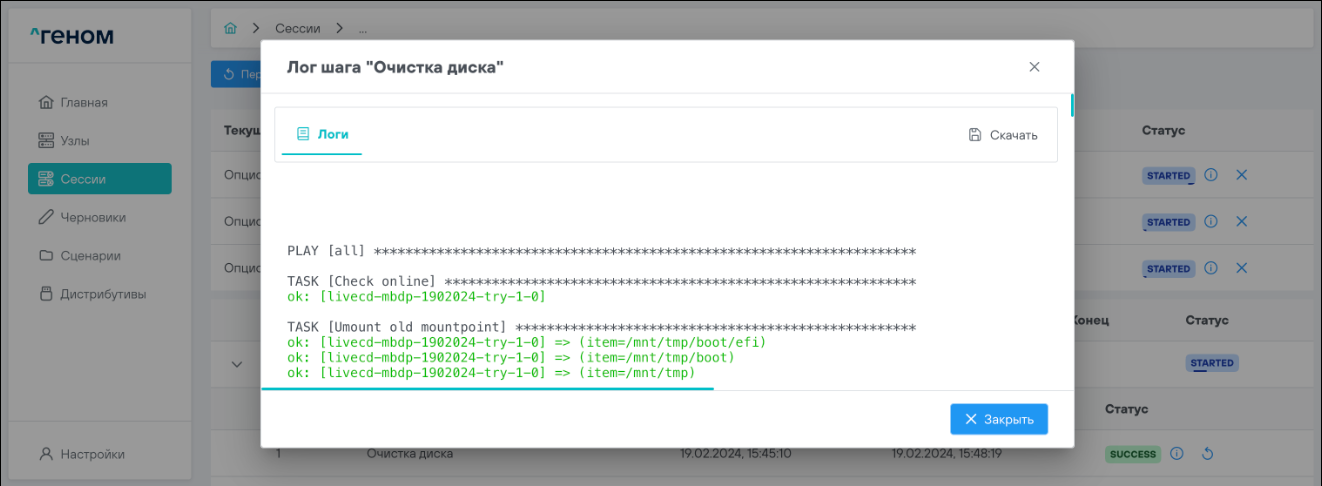

При нажатии откроется всплывающее окно лога шага:

При необходимости сохранения лога шага в файл нужно нажать на кнопку .

3.2.4 Раздел “Черновики”#

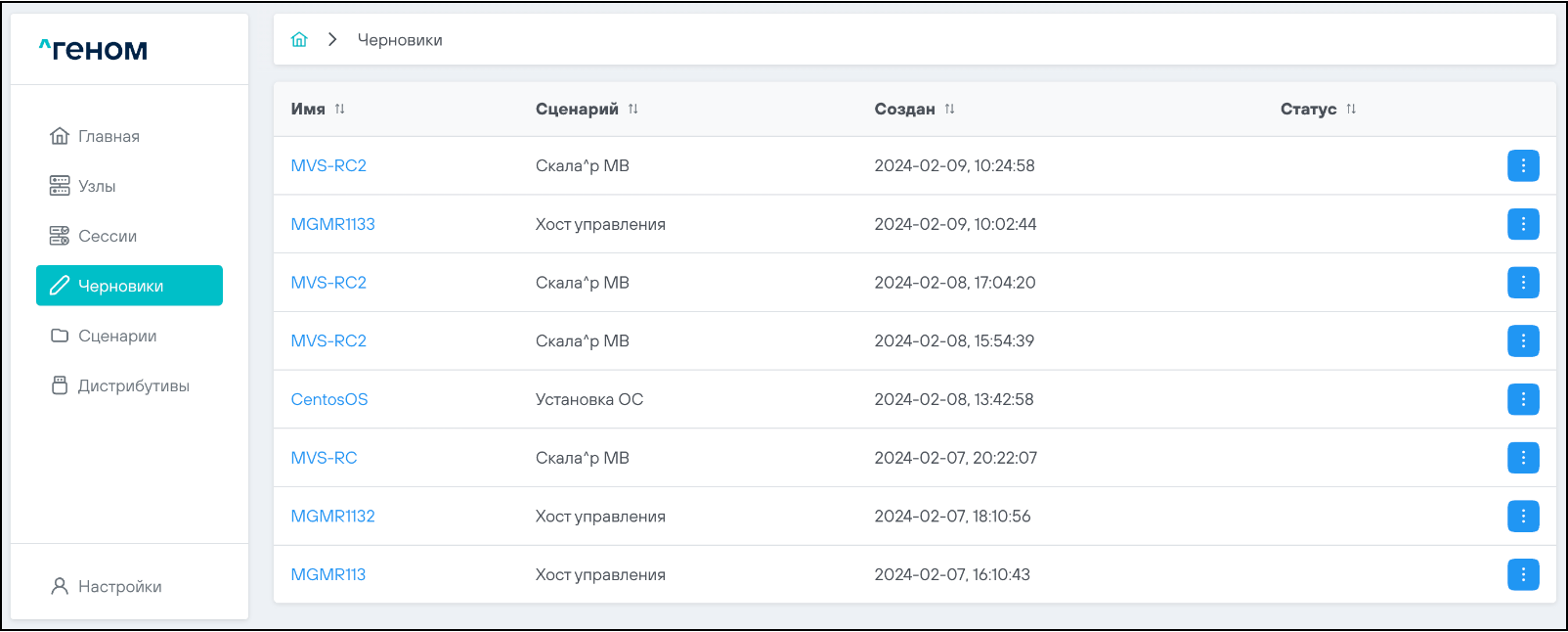

При выборе раздела открывается страница, на которой отображается список черновиков сессий:

3.2.4.1 Изменение порядка сортировки черновиков#

Порядок изменения сортировки аналогичен представленному в п. 3.2.2.2 “Изменение порядка сортировки узлов” настоящего Руководства.

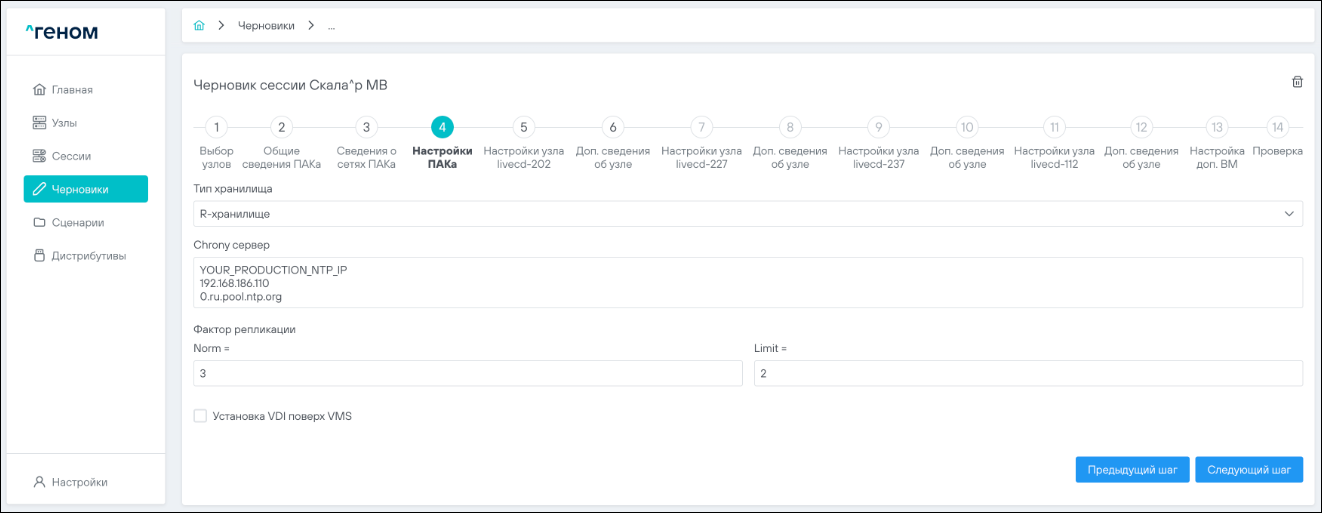

3.2.4.2 Просмотр / редактирование параметров черновиков#

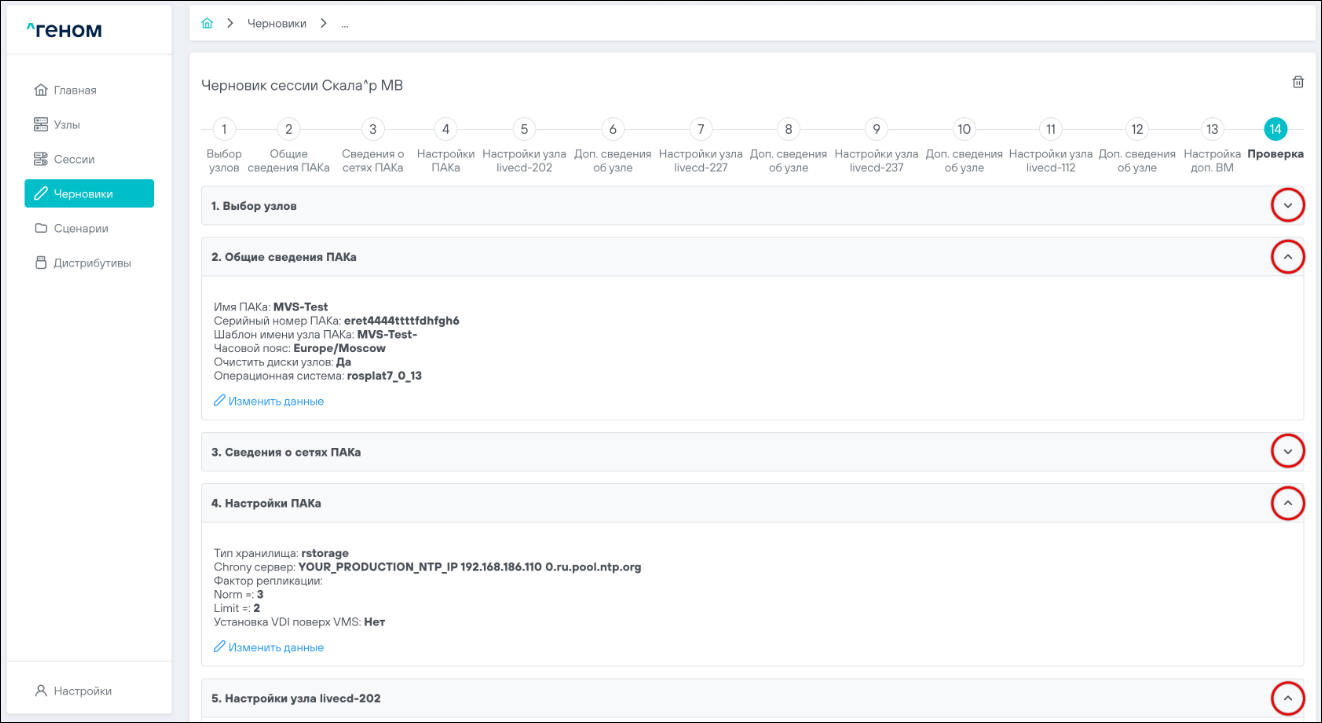

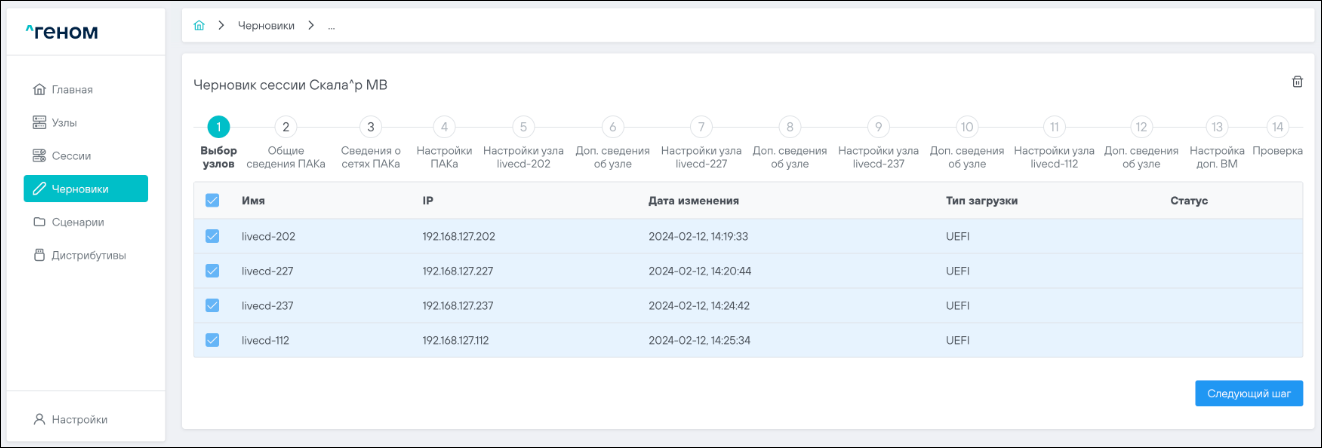

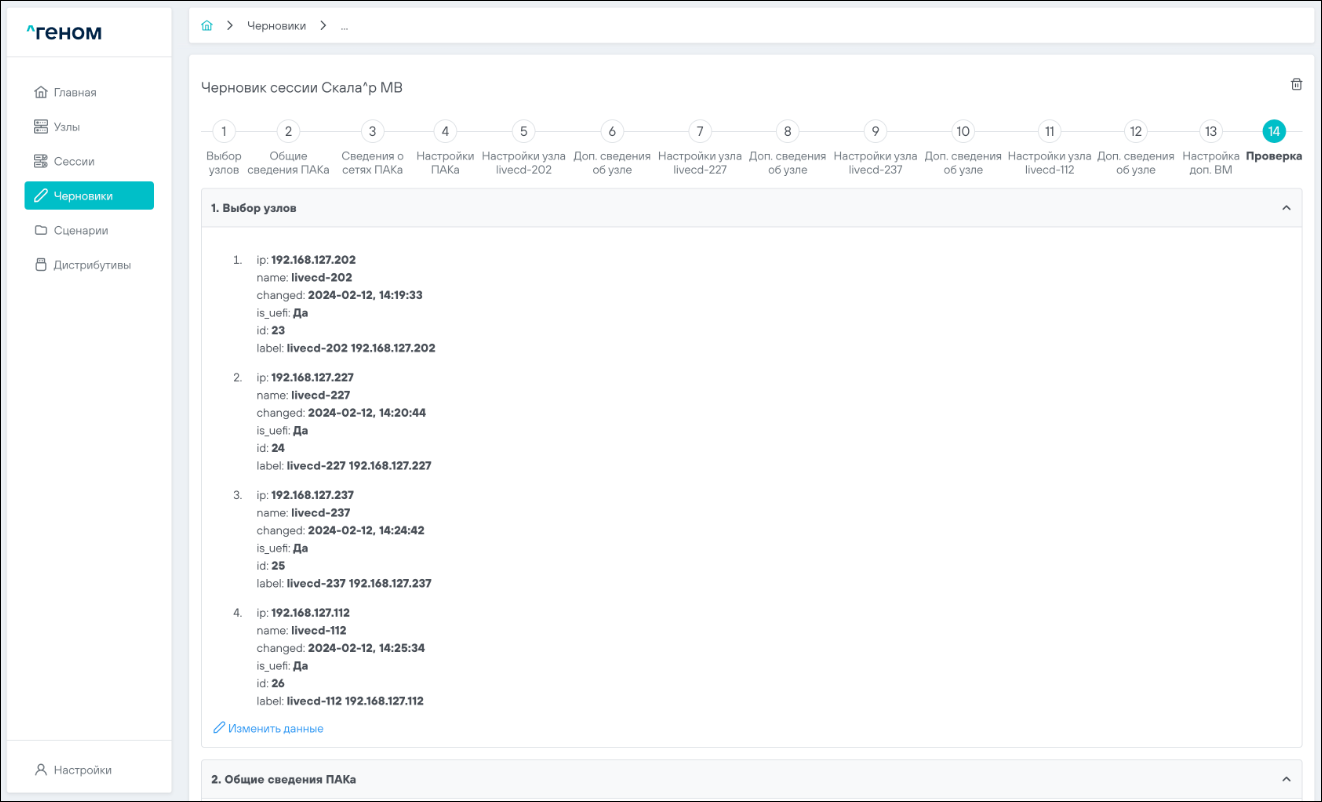

При нажатии на имя черновика происходит переход к просмотру / редактированию его параметров:

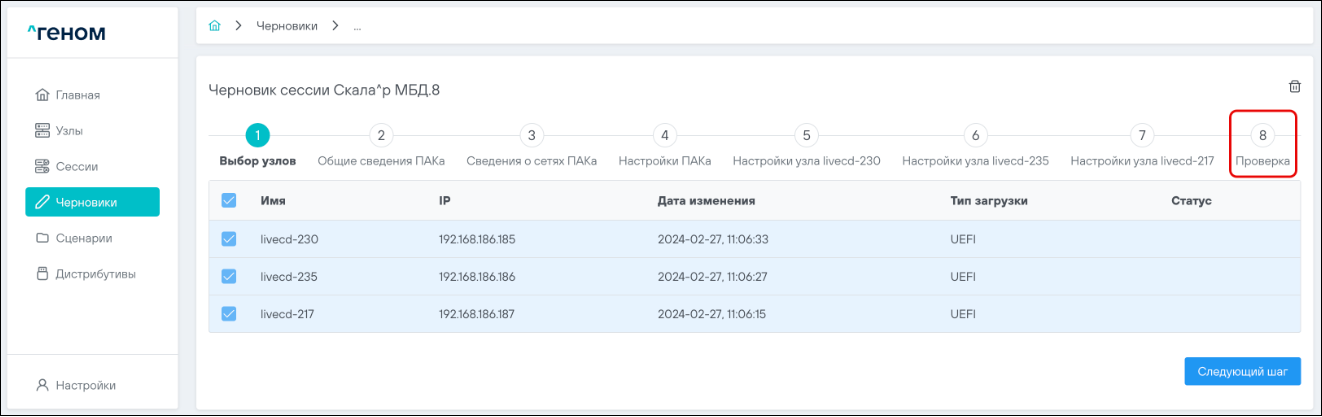

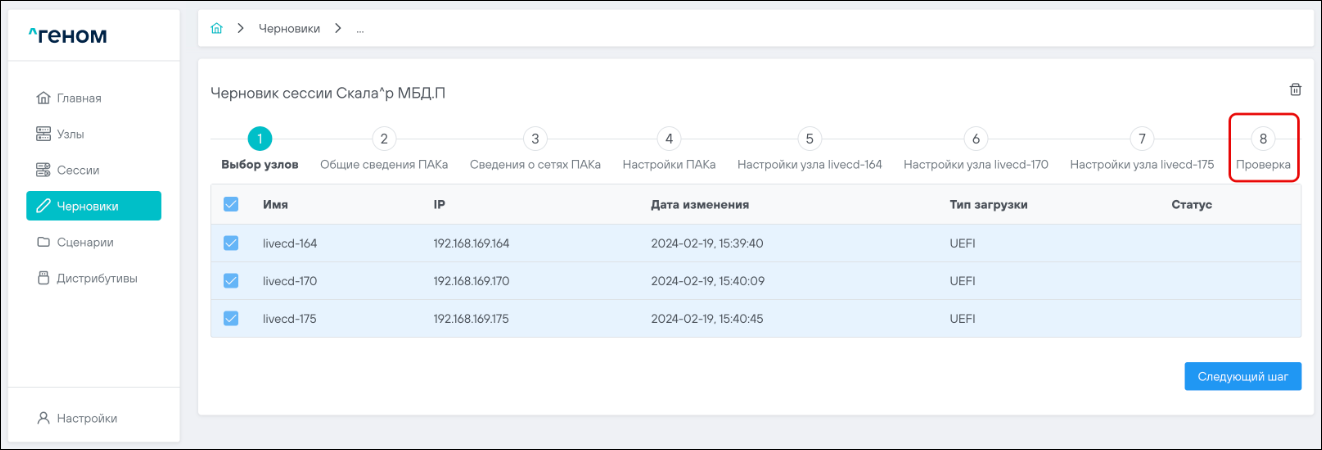

Навигация по страницам черновика сессии осуществляется нажатием кнопок и .

3.2.4.3 Сохранение черновика в файл#

Для сохранения черновика нужно нажать на соответствующую кнопку и выбрать пункт “Скачать черновик”:

Сохранить черновик можно также вызовом меню выбора вариантов сохранения при нажатии правой кнопки мыши в пределах соответствующей строки:

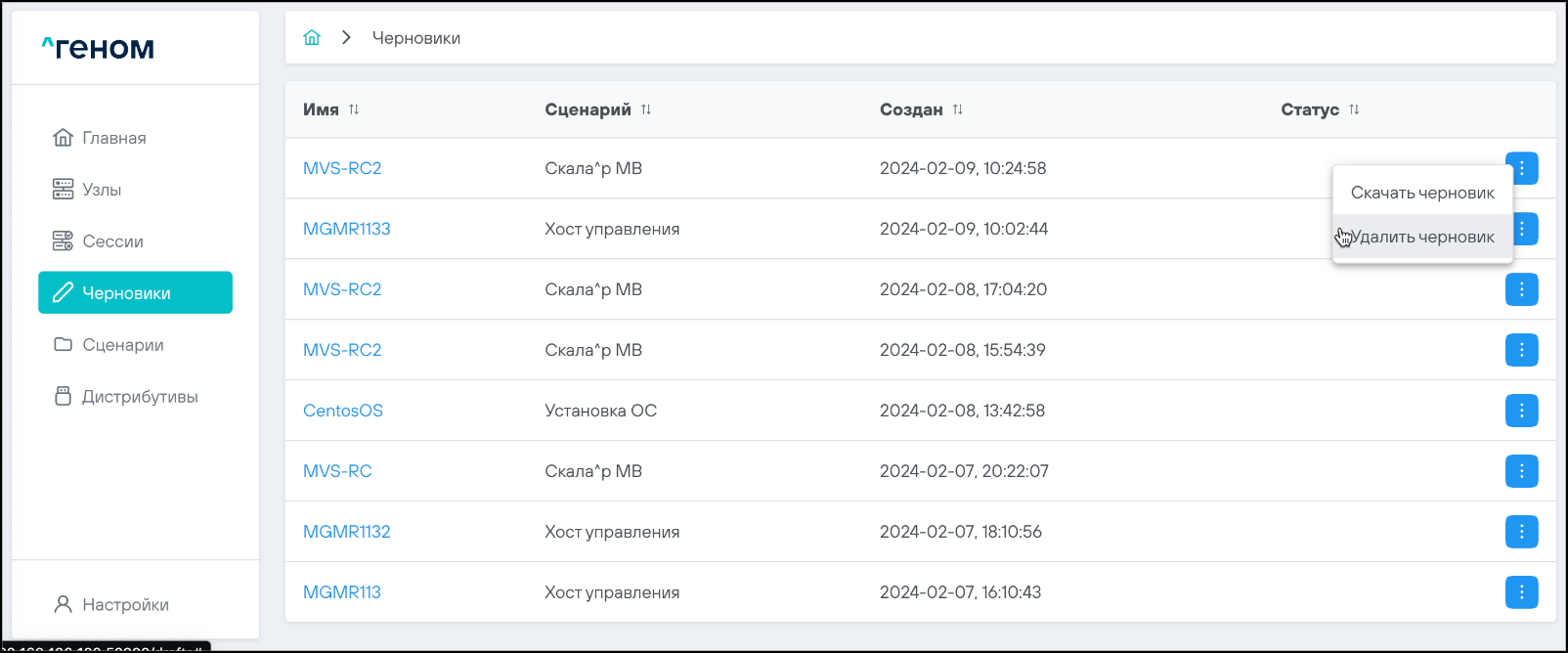

3.2.4.4 Удаление черновика#

Для удаления черновика нужно нажать на соответствующую кнопку и выбрать пункт “Удалить черновик”:

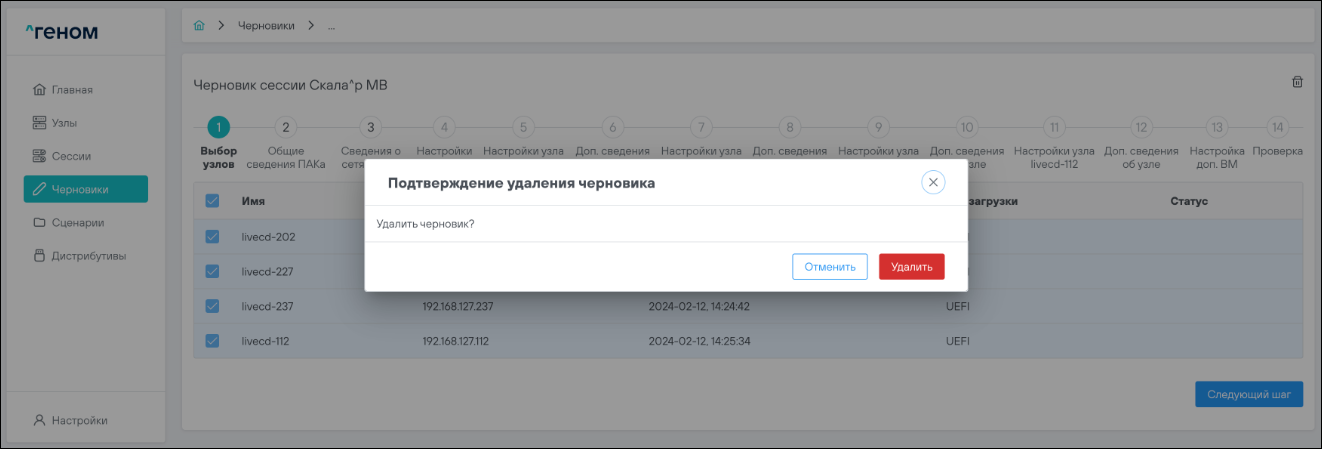

Во всплывающем окне подтверждения нажать кнопку :

3.2.5 Раздел “Сценарии”#

В разделе представлены возможные сценарии сессий развёртывания и их краткое описание:

Порядок сортировки сценариев можно изменить. Порядок изменения сортировки аналогичен представленному в п. 3.2.2.2 “Изменение порядка сортировки узлов” настоящего Руководства.

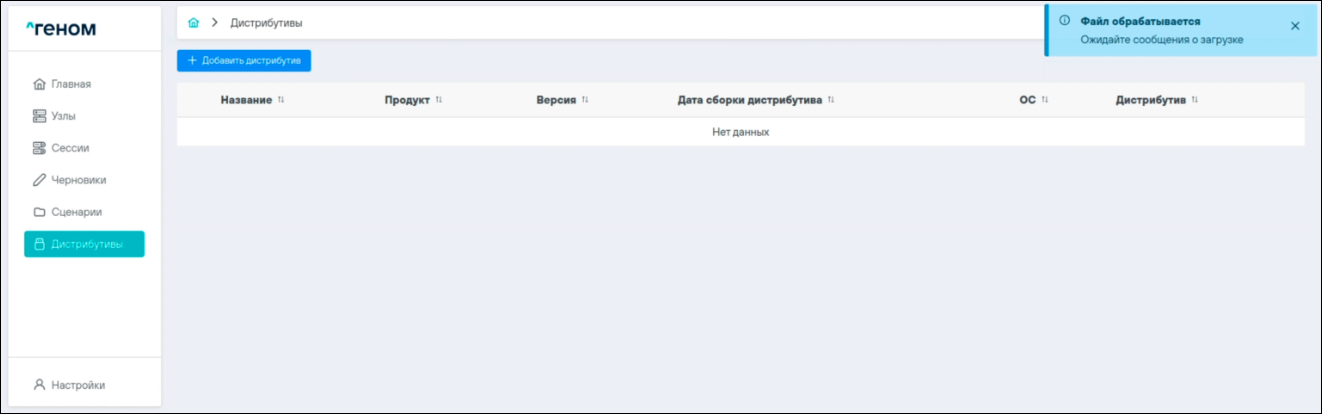

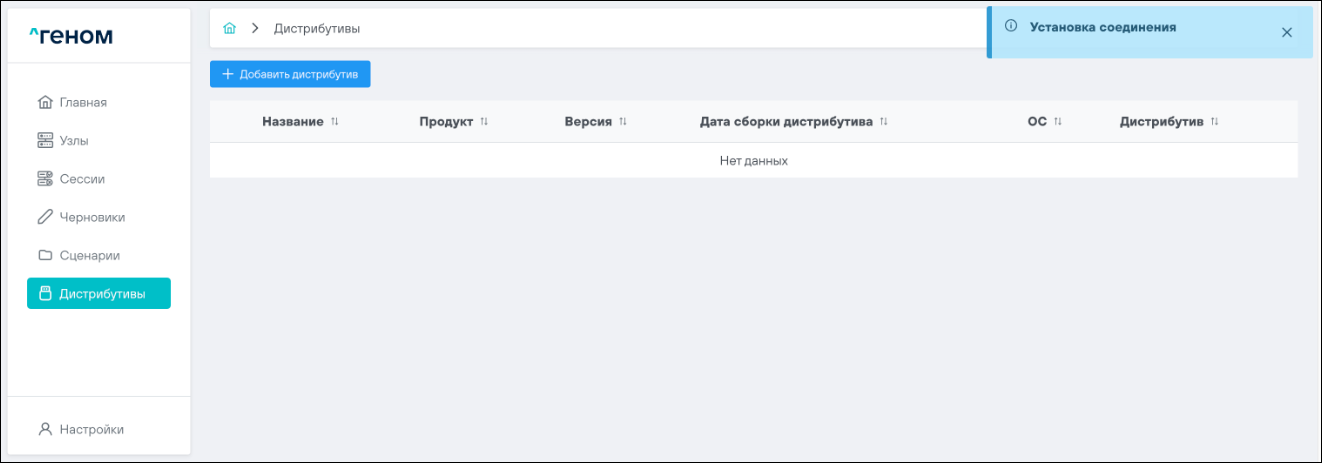

3.2.6 Раздел “Дистрибутивы”#

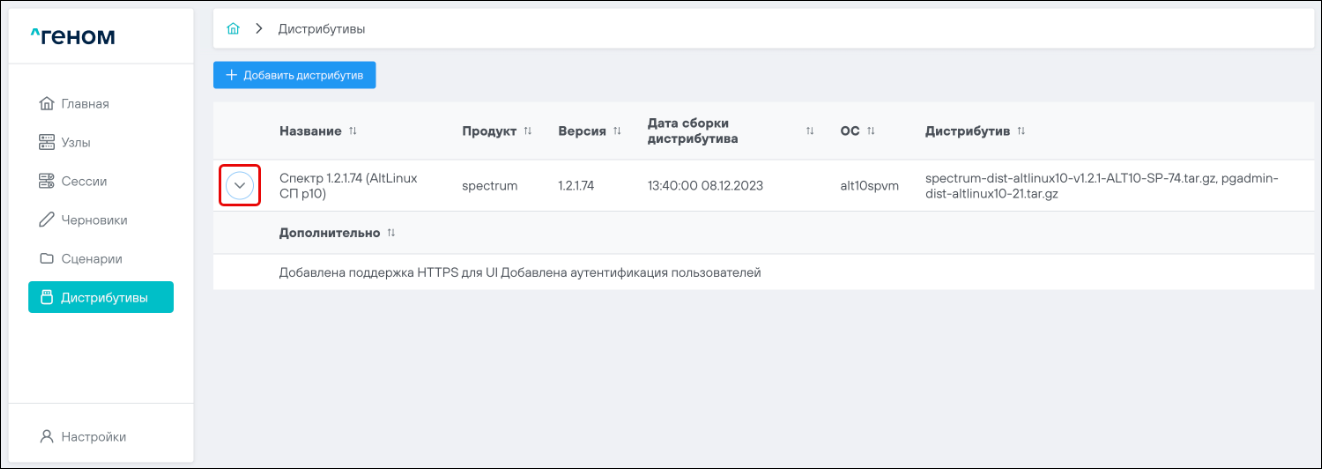

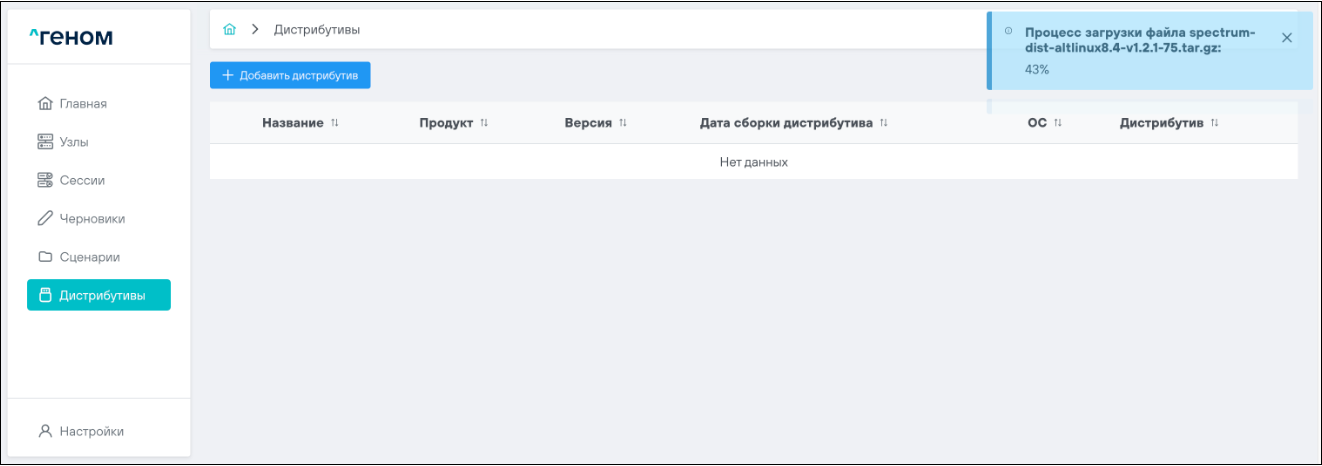

В разделе находятся архивы дистрибутивов, необходимые для установки ПО «Скала^р Геном», «Скала^р Визион», «Скала^р Спектр» и СУПВ:

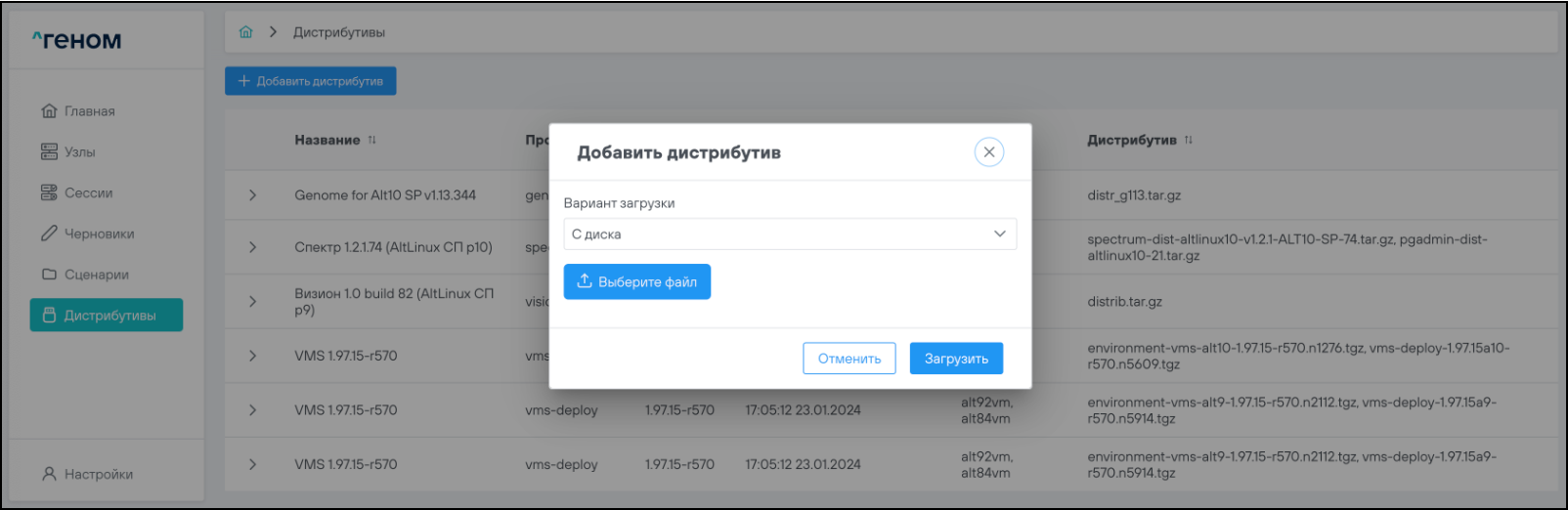

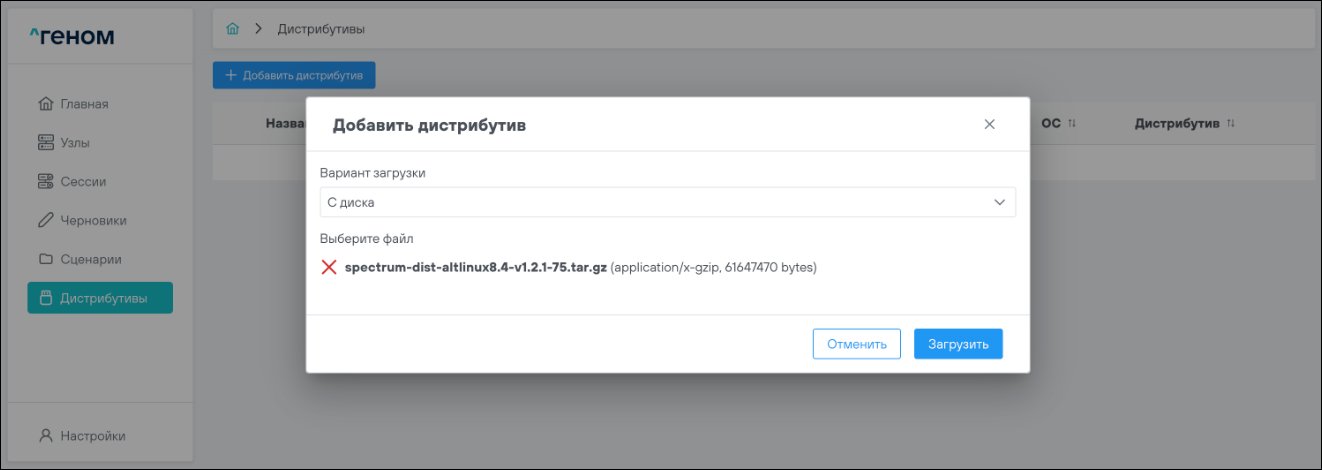

При нажатии кнопки раскрывается окно “Добавить дистрибутив”:

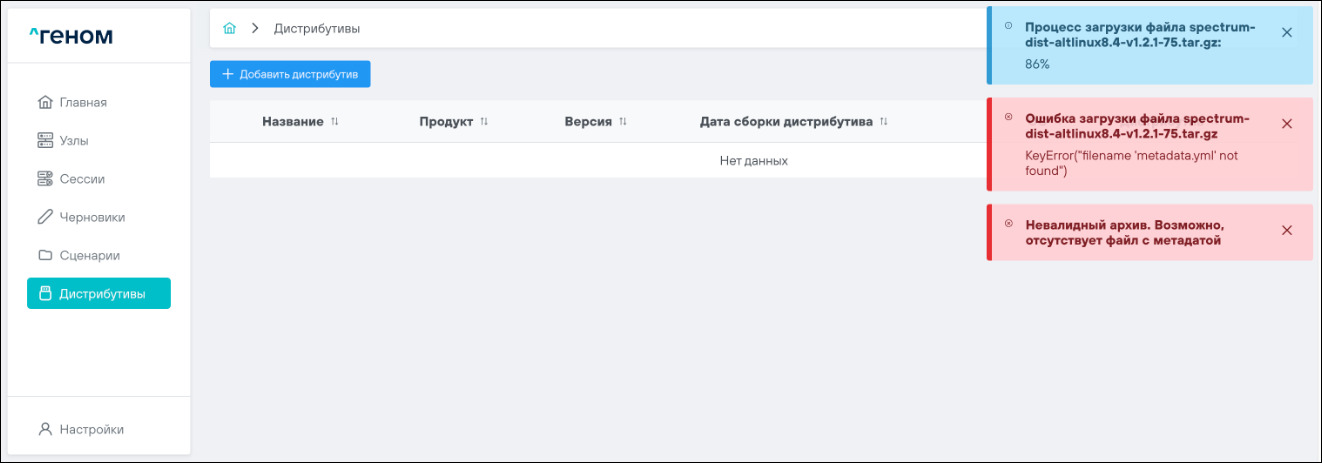

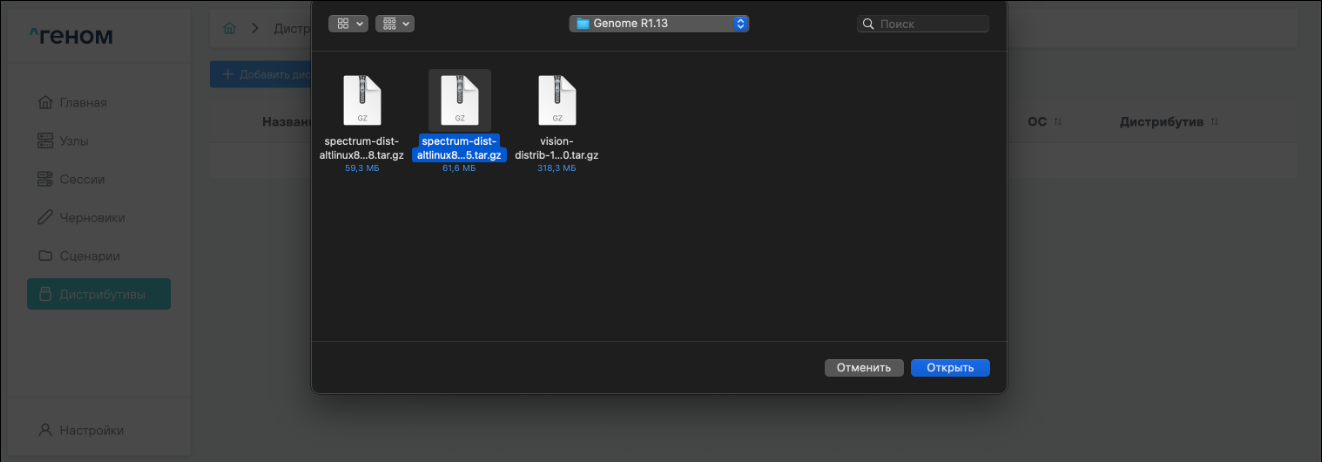

Описание загрузки дистрибутивов представлено в разделе 9 настоящего Руководства.

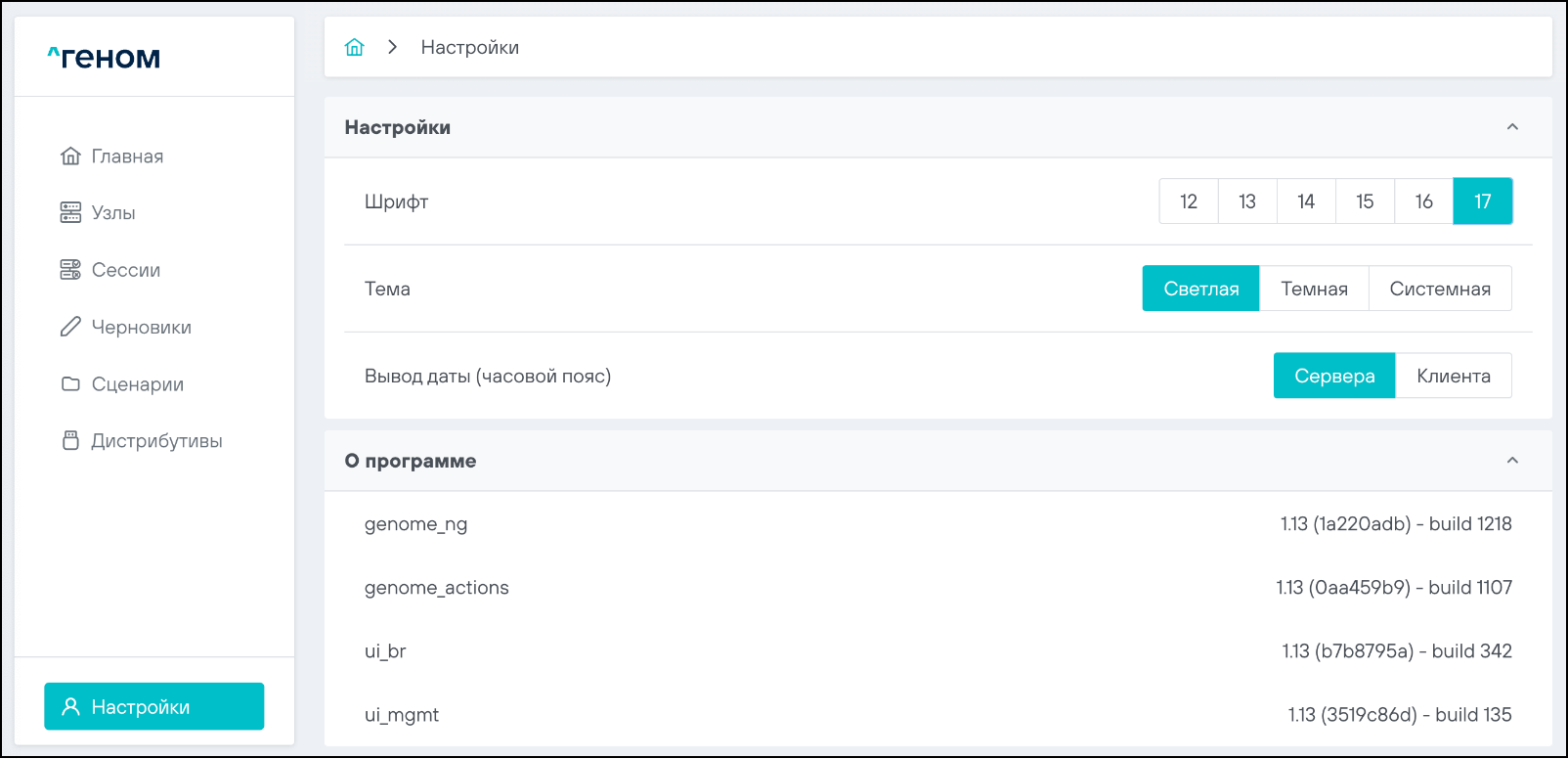

3.2.7 Раздел “Настройки”#

При нажатии кнопки , расположенной в левом нижнем углу интерфейса, открывается страница с настройками ПО «Скала^р Геном»:

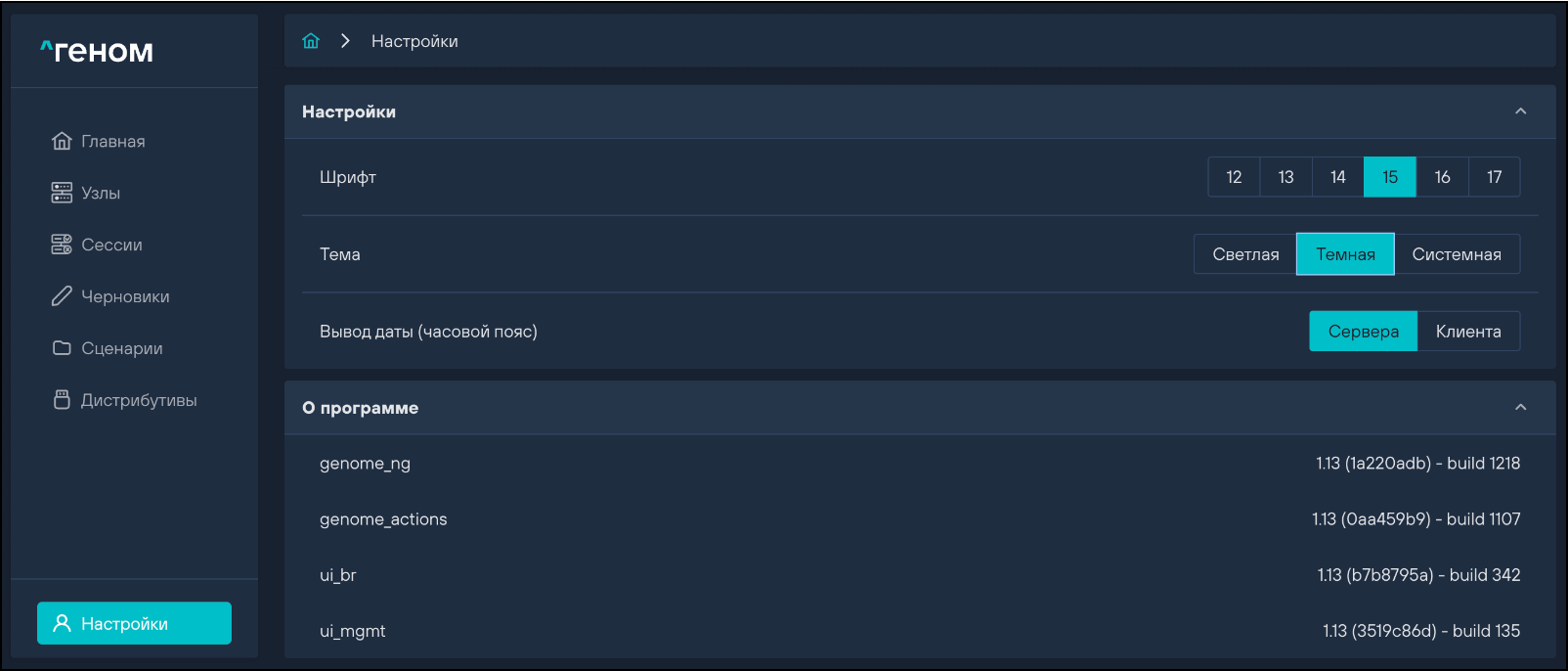

В блоке «Настройки» можно изменить размер шрифта, тему оформления и вывод даты (часового пояса).

В блоке «О программе» отображаются версии компонентов ПО «Скала^р Геном».

3.2.7.1 Изменение размера шрифта#

Для изменения размера шрифта нужно нажать на соответствующую предпочитаемому размеру шрифта кнопку:

Новый размер шрифта применяется без дополнительного подтверждения:

3.2.7.2 Изменение темы оформления#

Для изменения темы нужно нажать на соответствующую предпочитаемой теме кнопку:

Новая тема применяется также без дополнительного подтверждения:

3.2.7.3 Изменение отображения даты (часового пояса)#

Для изменения отображения даты (часового пояса) нужно нажать на соответствующую кнопку:

3.2.7.4 Скрытие / отображение разделов настроек#

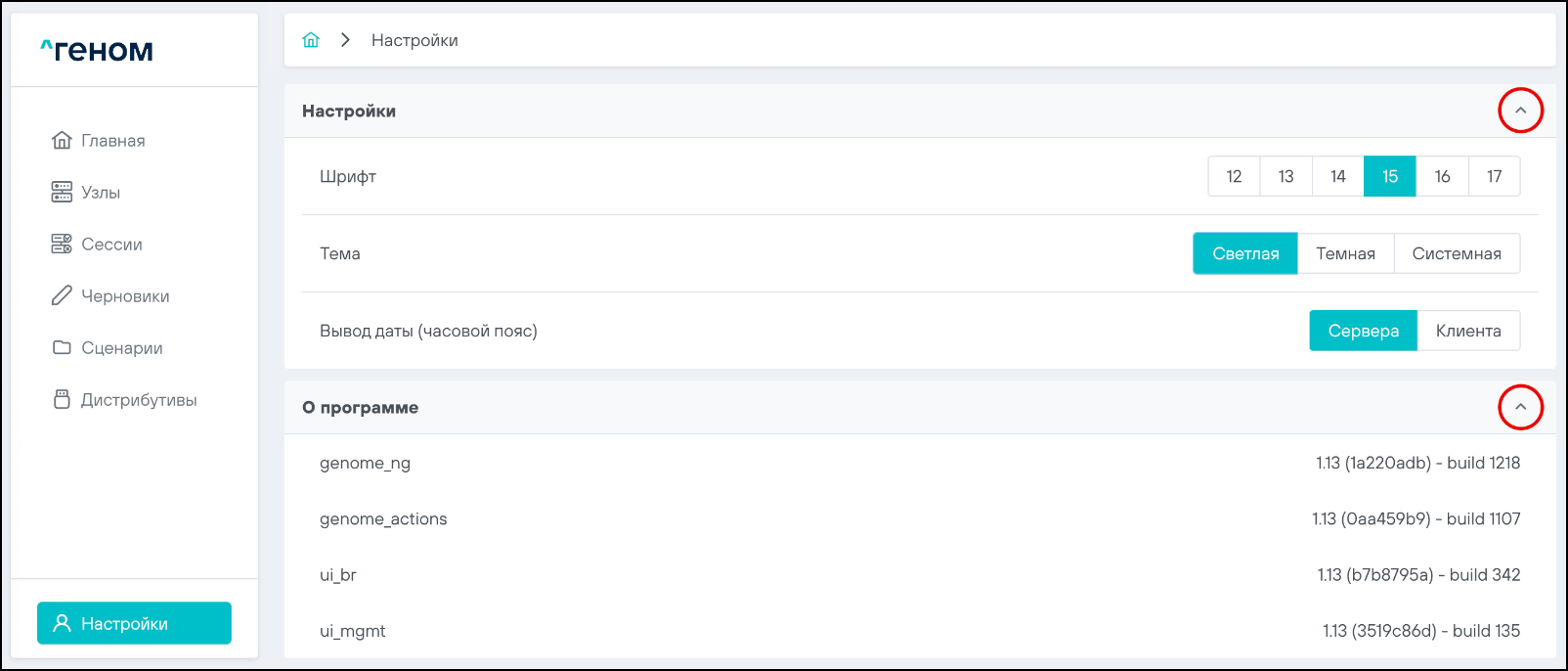

Подразделы страницы настроек можно скрывать / отображать нажатием на соответствующие элементы управления :

Свёрнутые подразделы страницы настроек:

4 Установка Хоста управления#

4.1 Создание черновика#

Открыть главную страницу:

Нажать на кнопку .

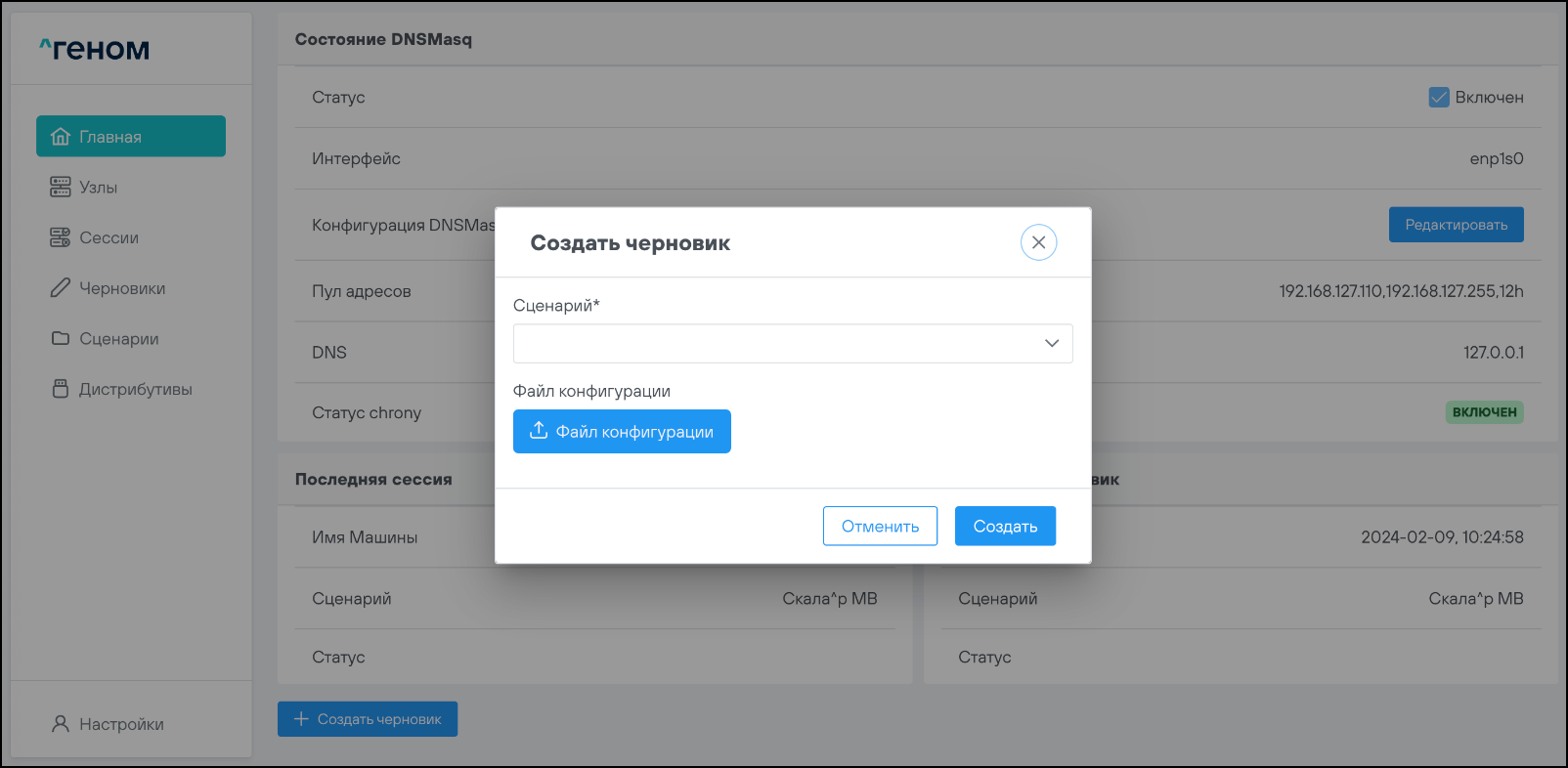

Во всплывающем окне “Создать черновик” выбрать сценарий “Хост управления” и нажать на кнопку :

Произойдёт переход в раздел на первую страницу ввода данных.

Примечание

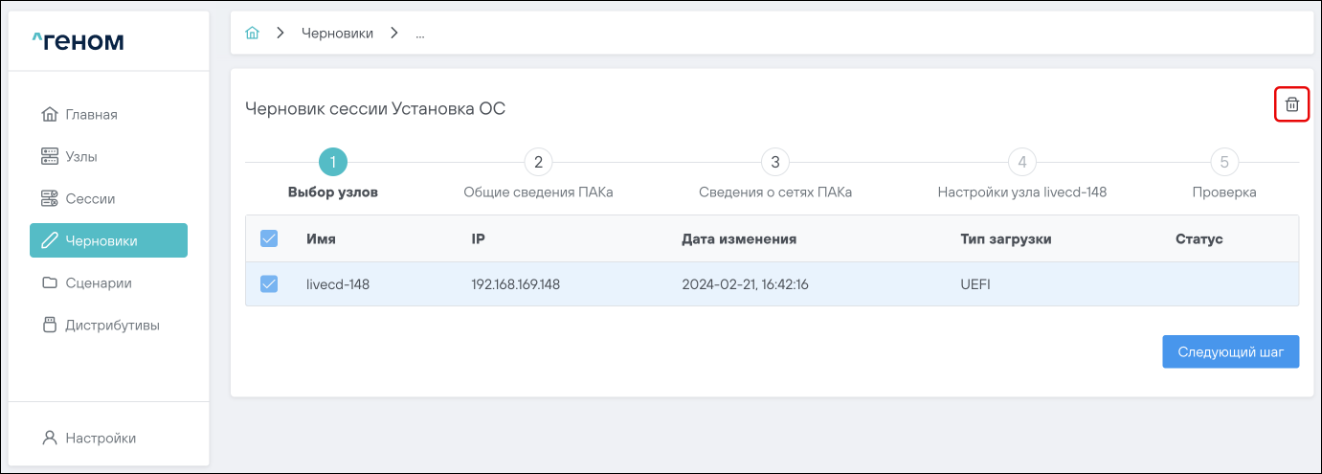

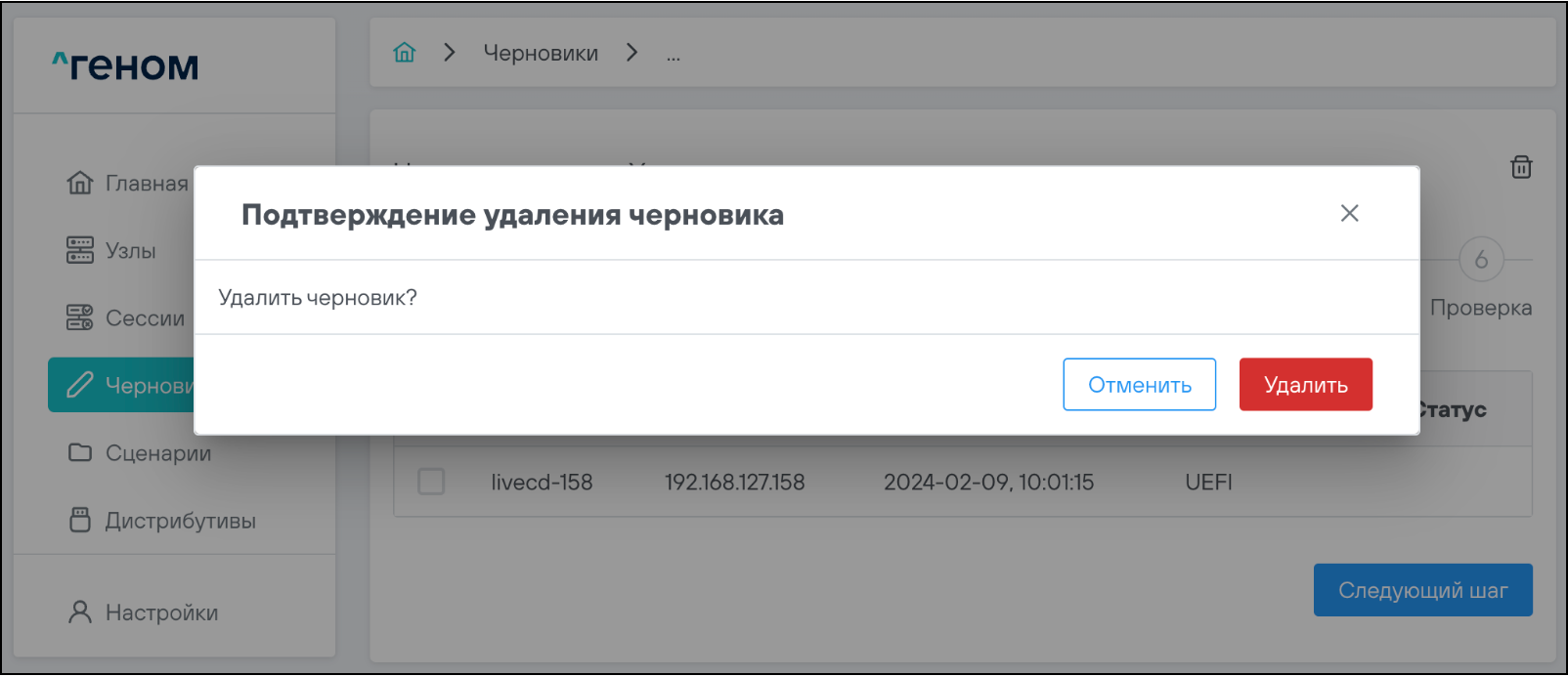

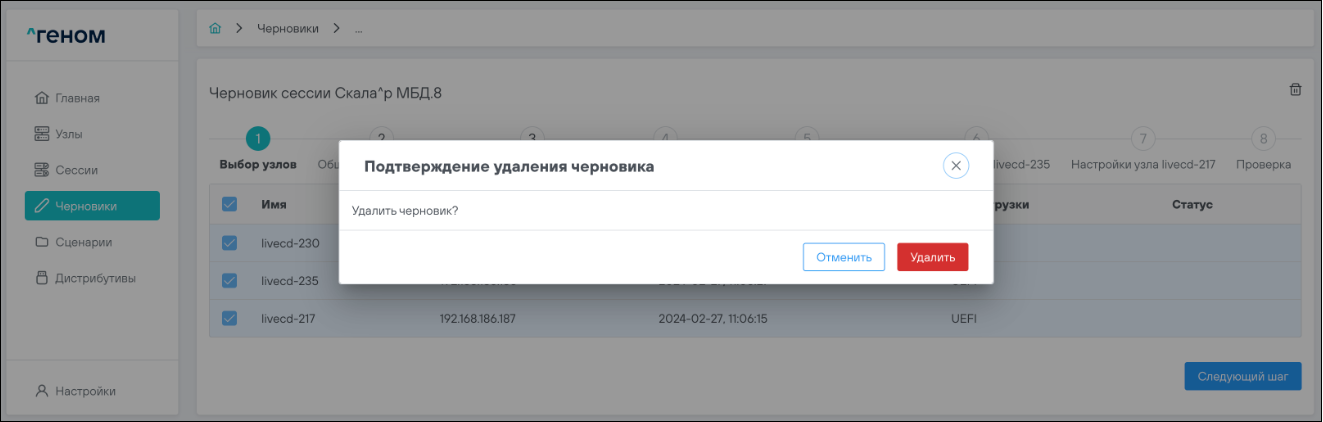

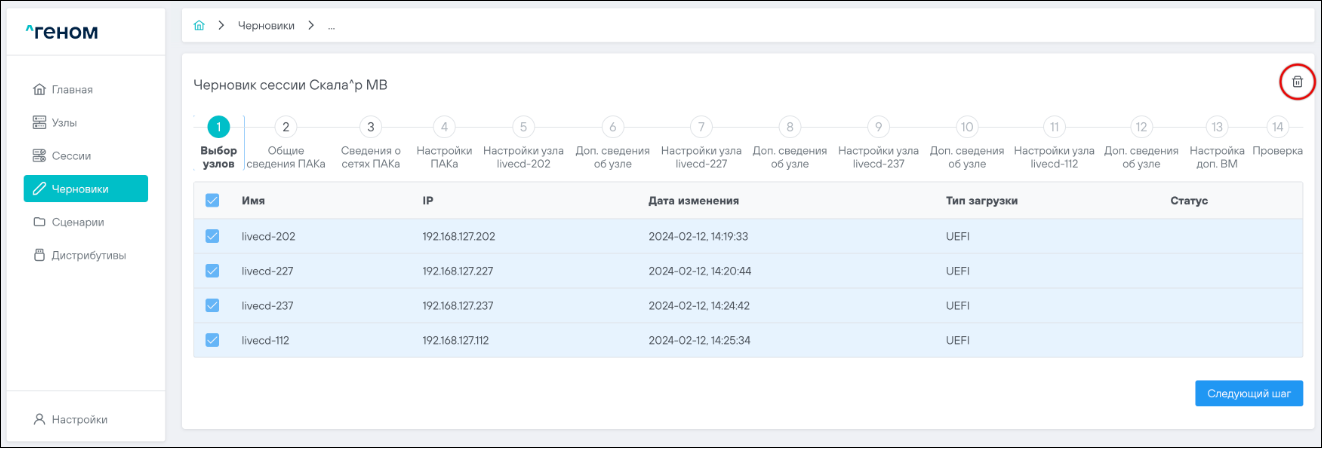

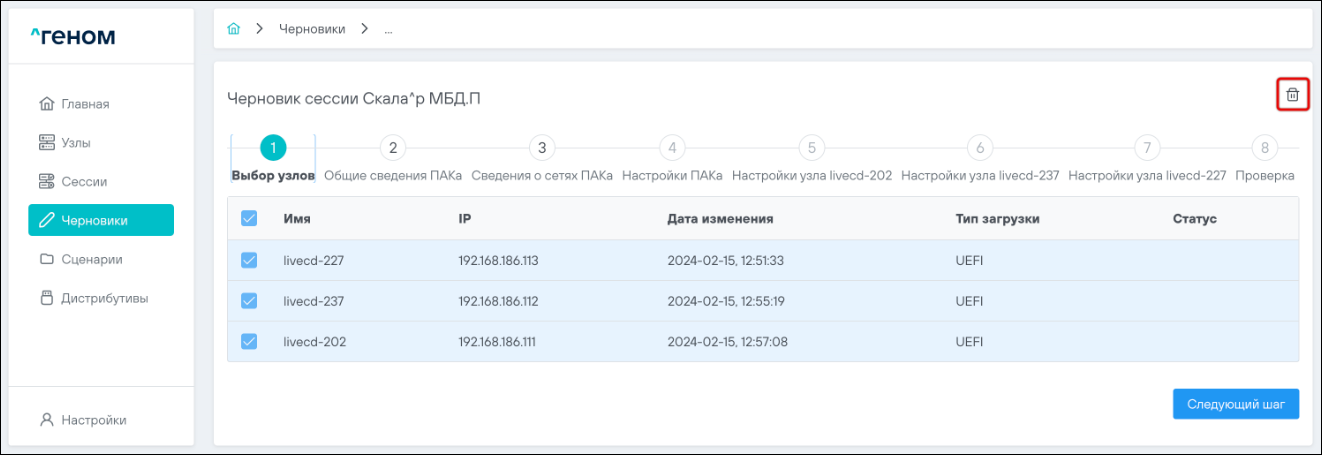

На любом шаге текущий черновик можно удалить, нажав на кнопку в правом верхнем углу страницы:

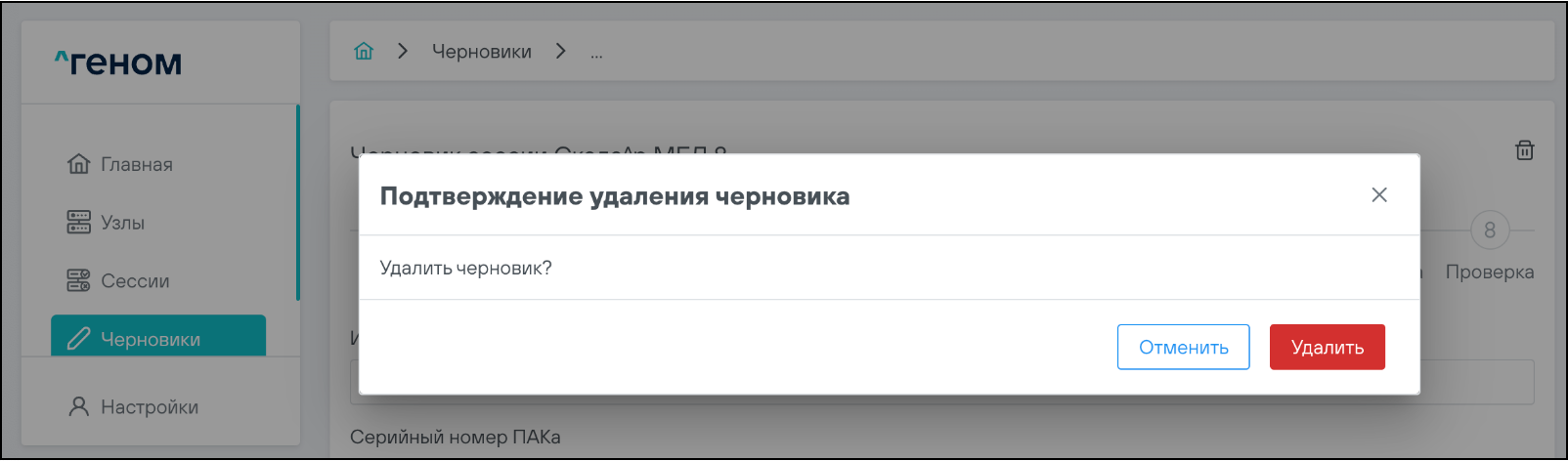

Во всплывающем окне подтверждения нажать кнопку :

4.2 Выбор узлов#

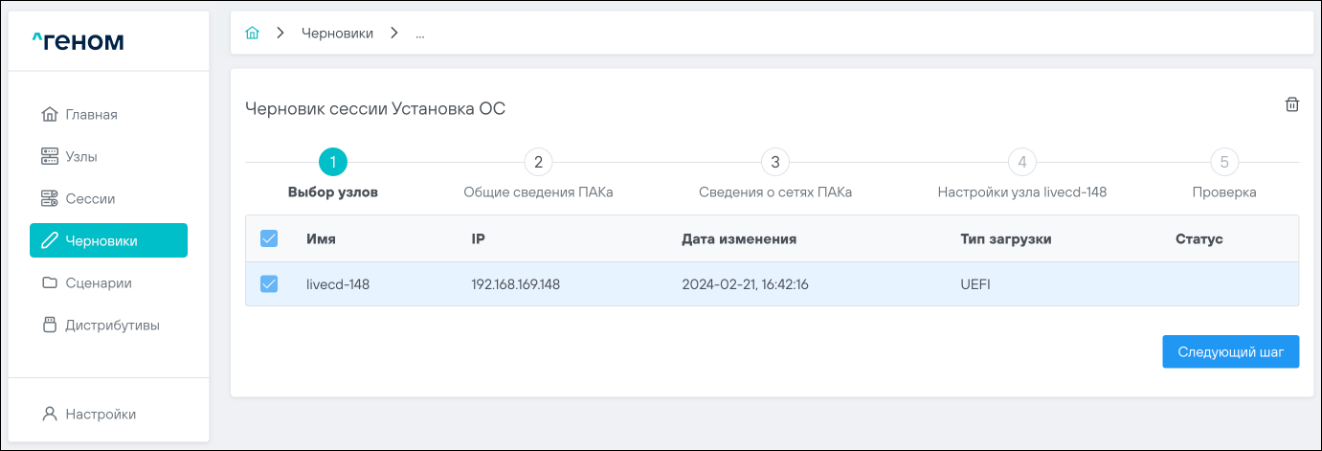

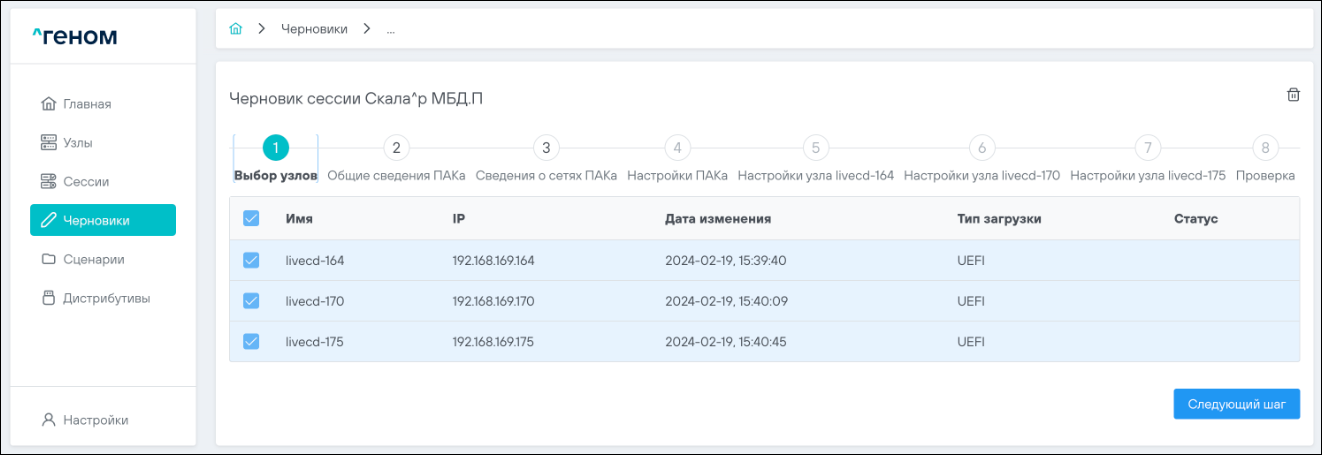

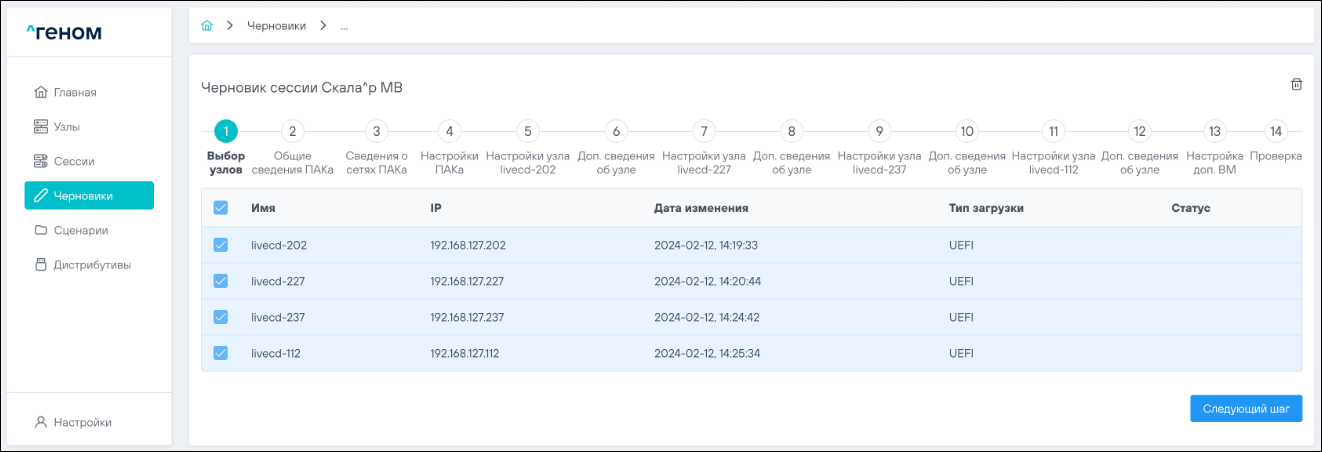

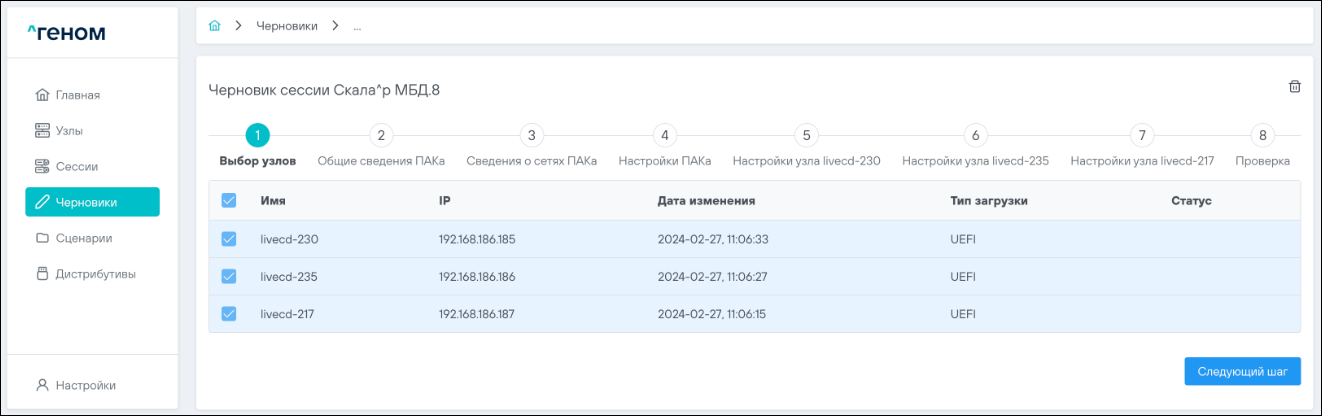

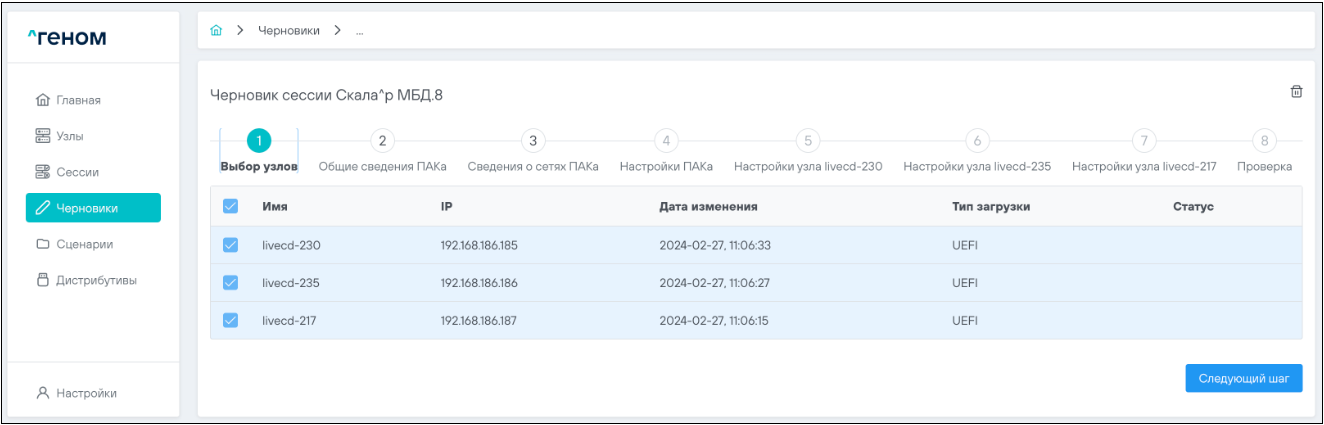

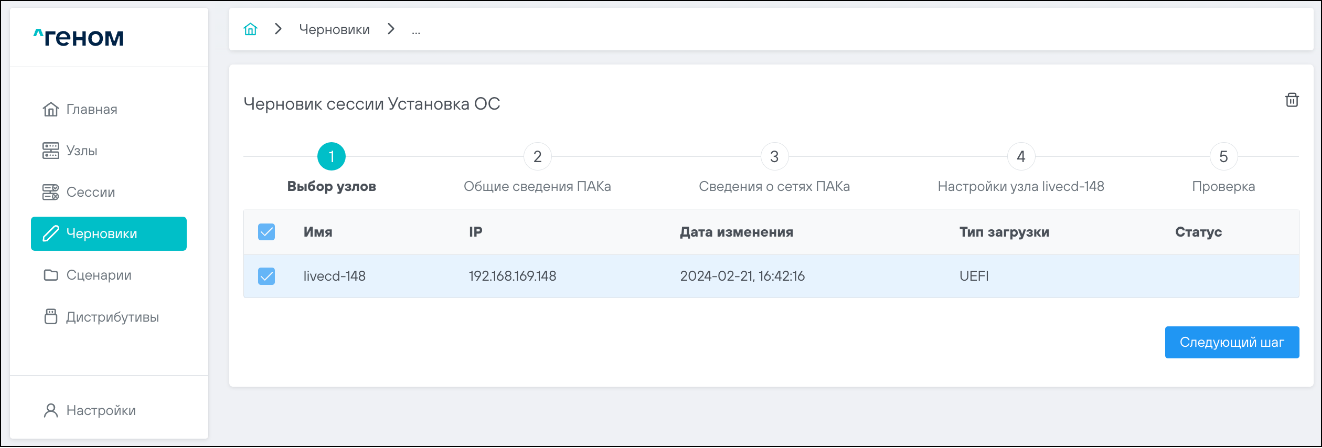

На странице выбрать необходимые для установки Хоста управления узлы:

Нажать на кнопку . Произойдёт переход на вторую страницу ввода данных.

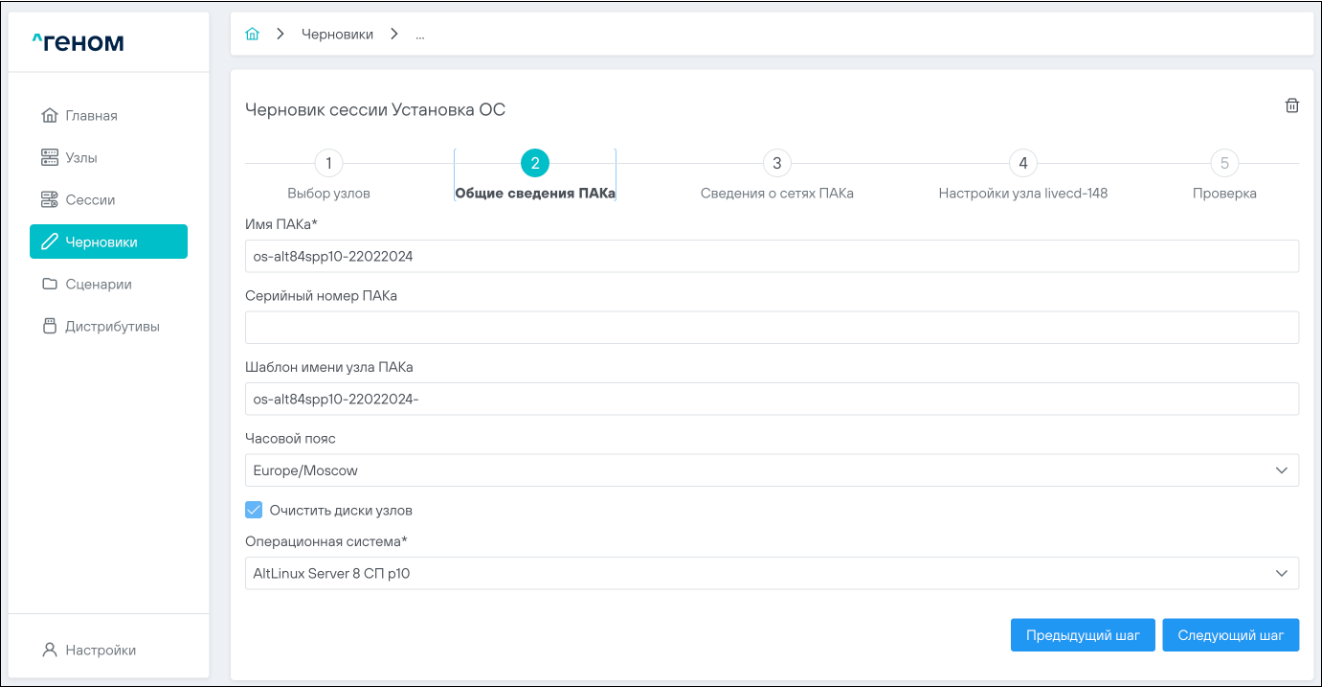

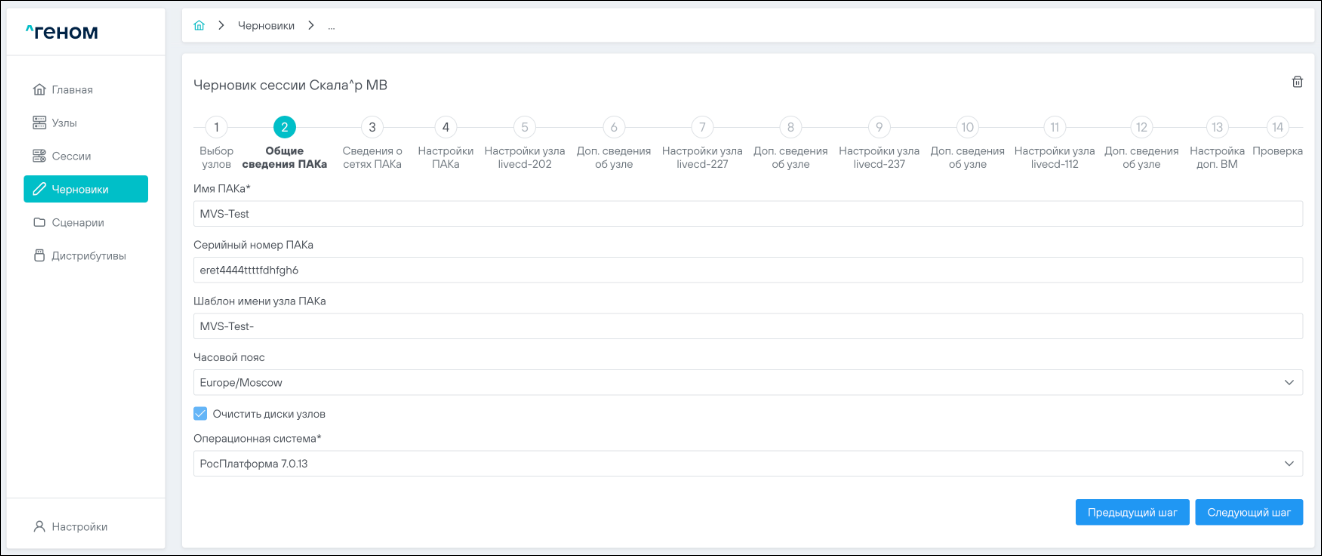

4.3 Общие сведения ПАКа#

На странице ввести / выбрать следующие параметры:

ввести имя ПАКа (поле автоматически предзаполнено);
ввести шаблон имени узла ПАКа. Шаблон далее будет использоваться для ввода имени хоста. По умолчанию это поле заполнено значением из поля “Имя ПАКа” с добавлением символа “-“;
выбрать часовой пояс (по умолчанию - Europe/Moscow);
установить / снять флаг “Очистить диски узлов” (флаг по умолчанию установлен);
выбрать операционную систему (выбор обязателен).

Нажать на кнопку . Произойдёт переход на третью страницу ввода данных.

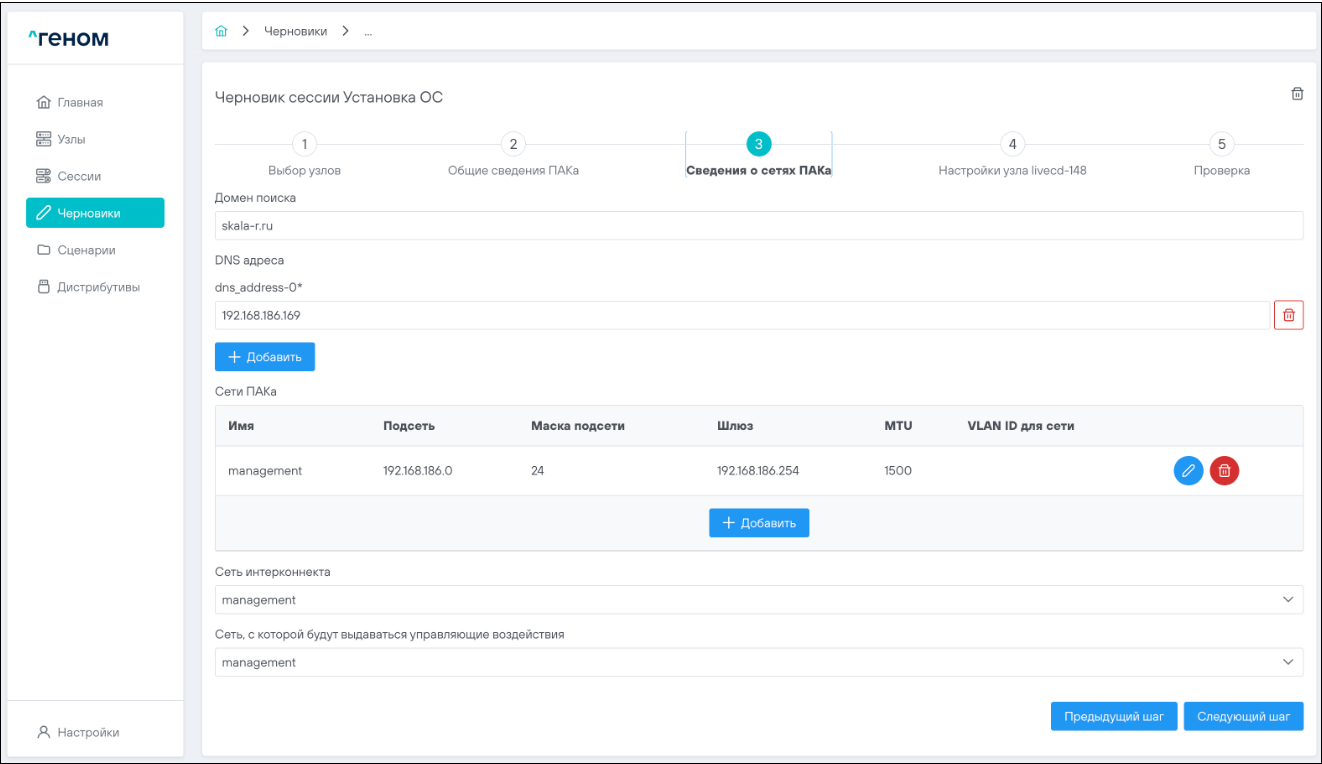

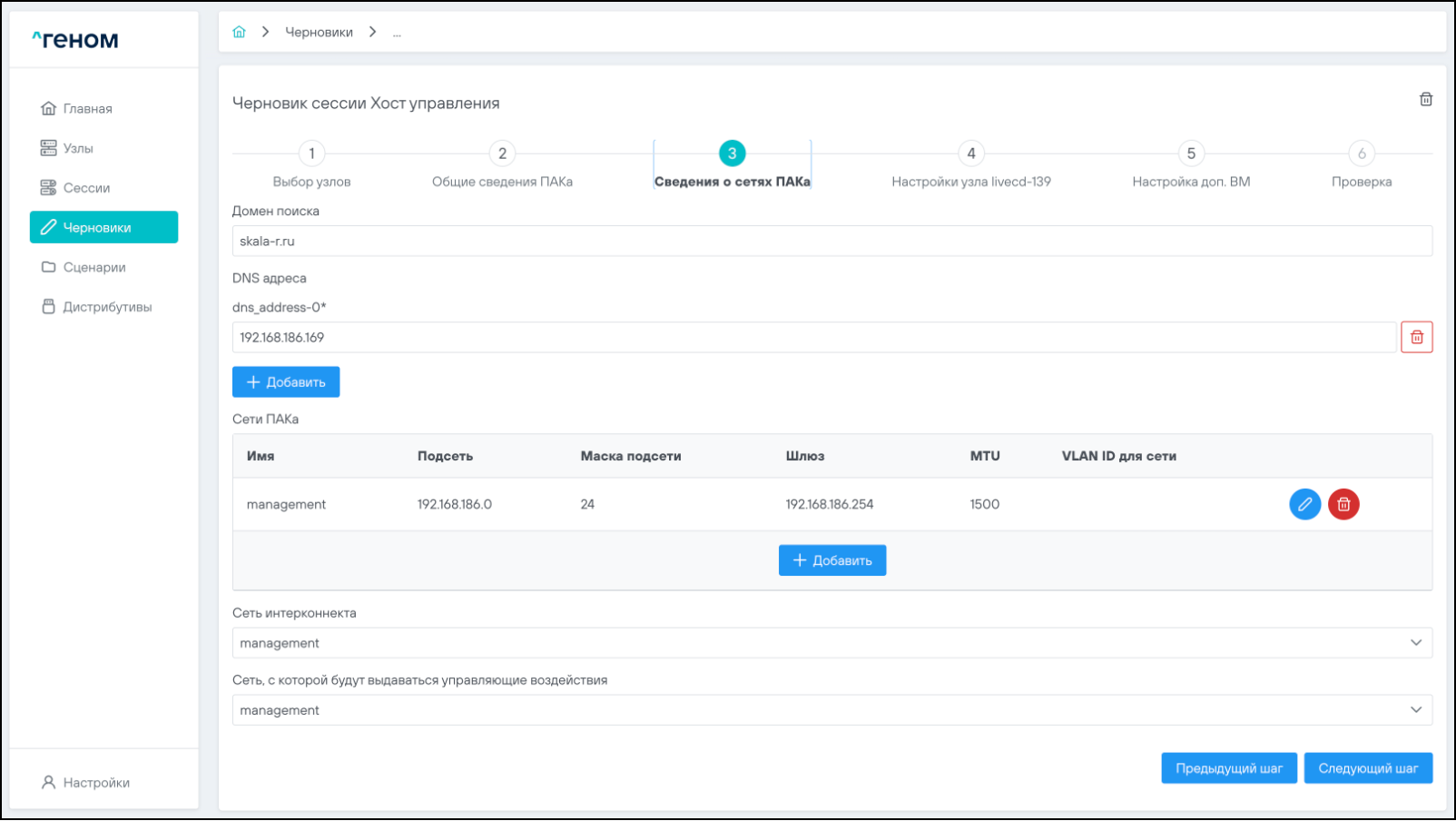

4.4 Сведения о сетях ПАКа#

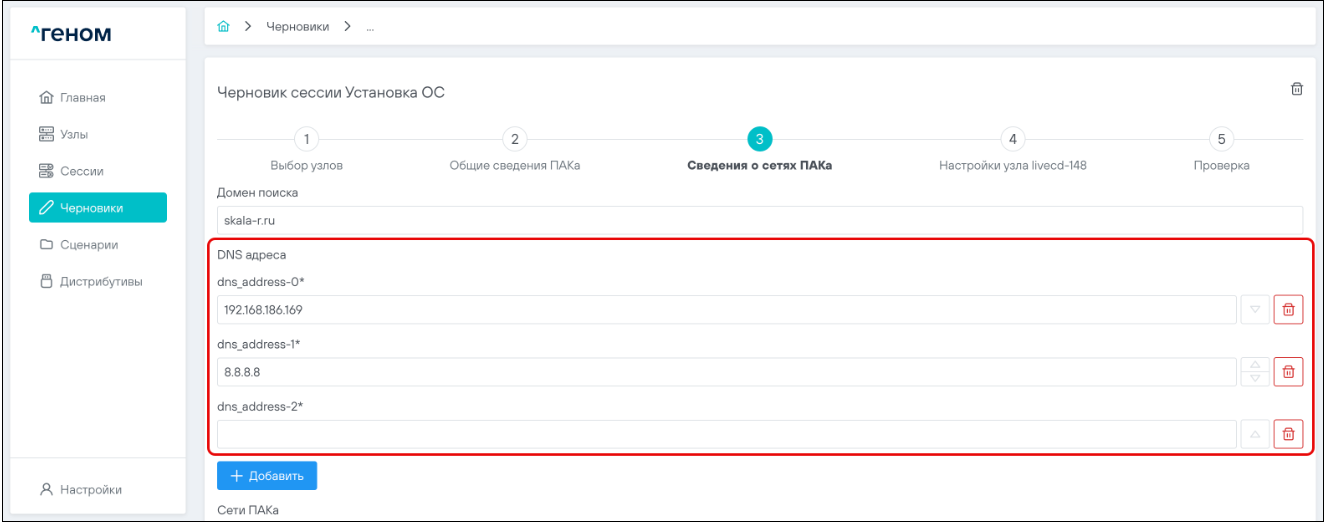

На странице ввести следующие данные (все поля автоматически предзаполнены):

Домен поиска;
DNS-адреса (поля обязательны для заполнения)

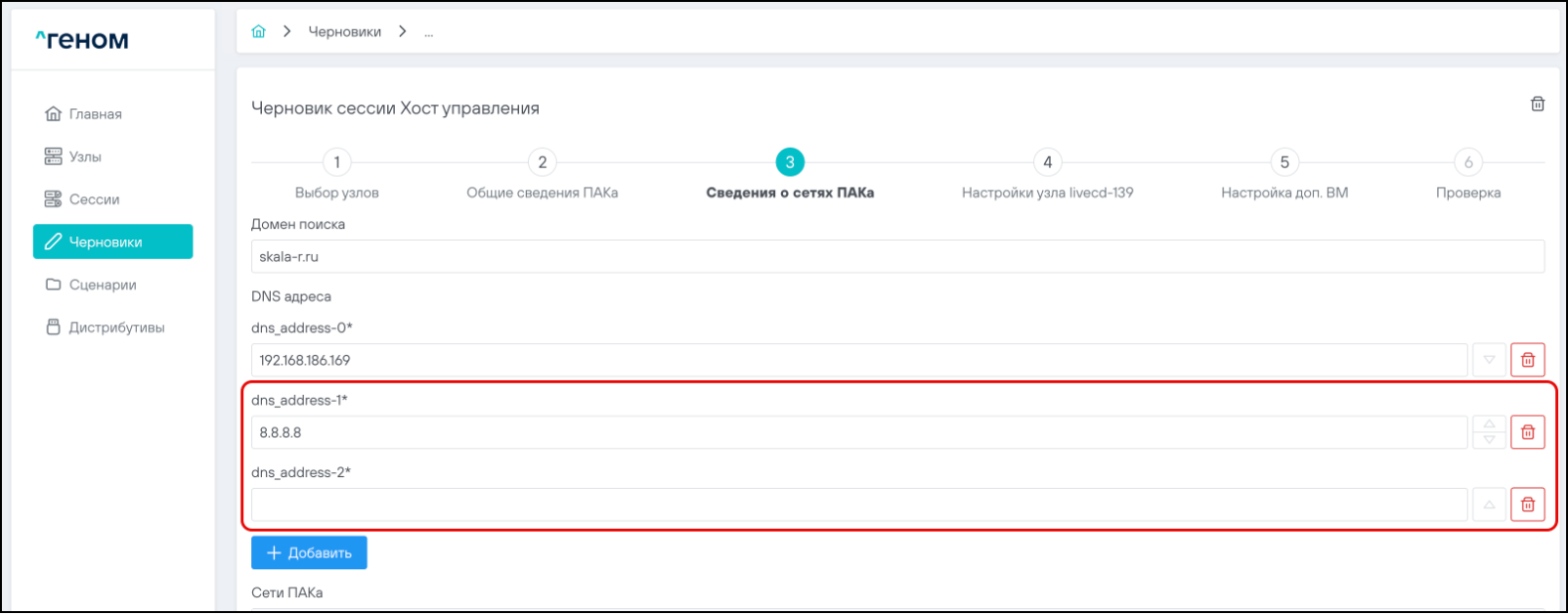

Для добавления IP-адреса DNS нажать на кнопку , во всплывающем окне ввести нужный адрес и нажать на кнопку . При каждом нажатии будет появляться дополнительное поле для ввода IP-адреса со следующим порядковым номером:
Для изменения очередности IP-адресов DNS нажимать на соответствующие кнопки , или .
Для удаления IP-адреса DNS нажать на соответствующую кнопку .

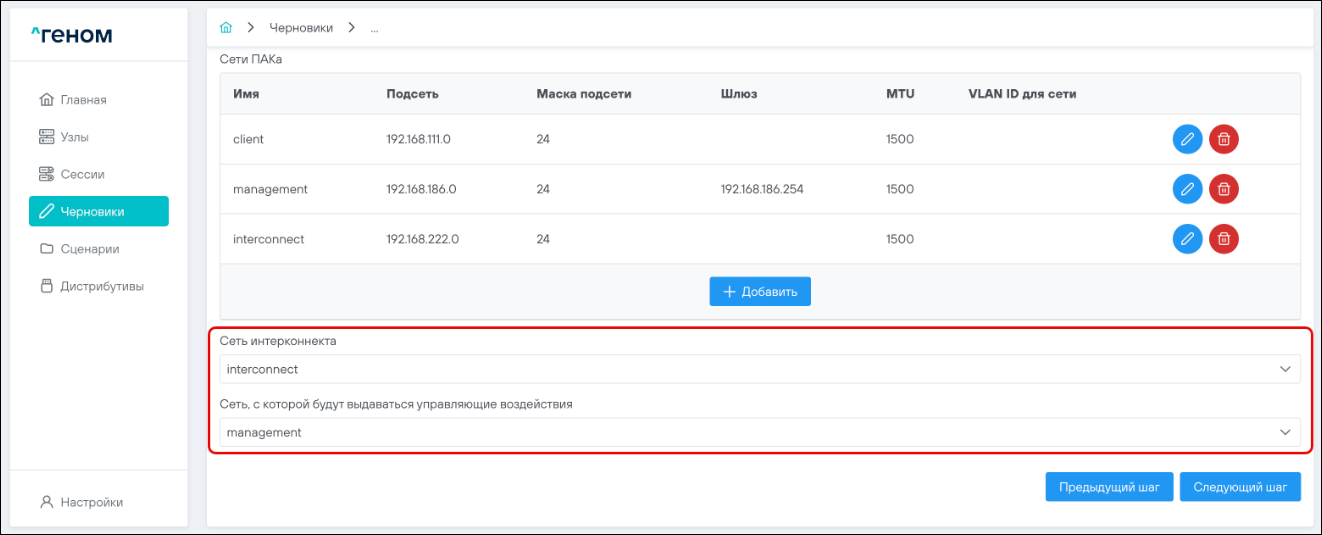

параметры сетей ПАКа:
сети Управления (management);
других сетей (при необходимости).

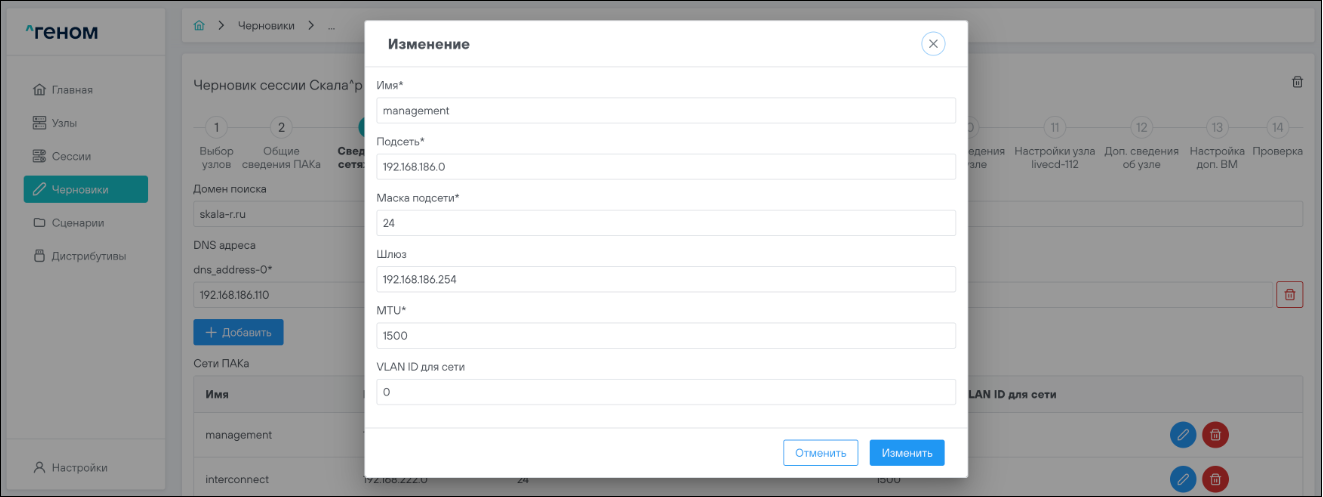

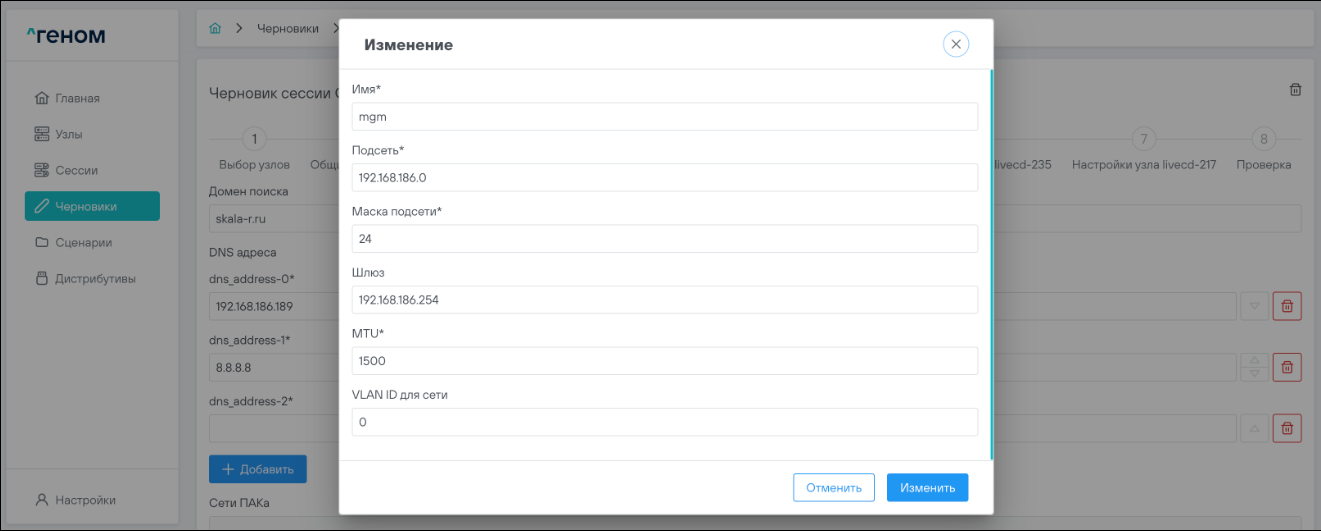

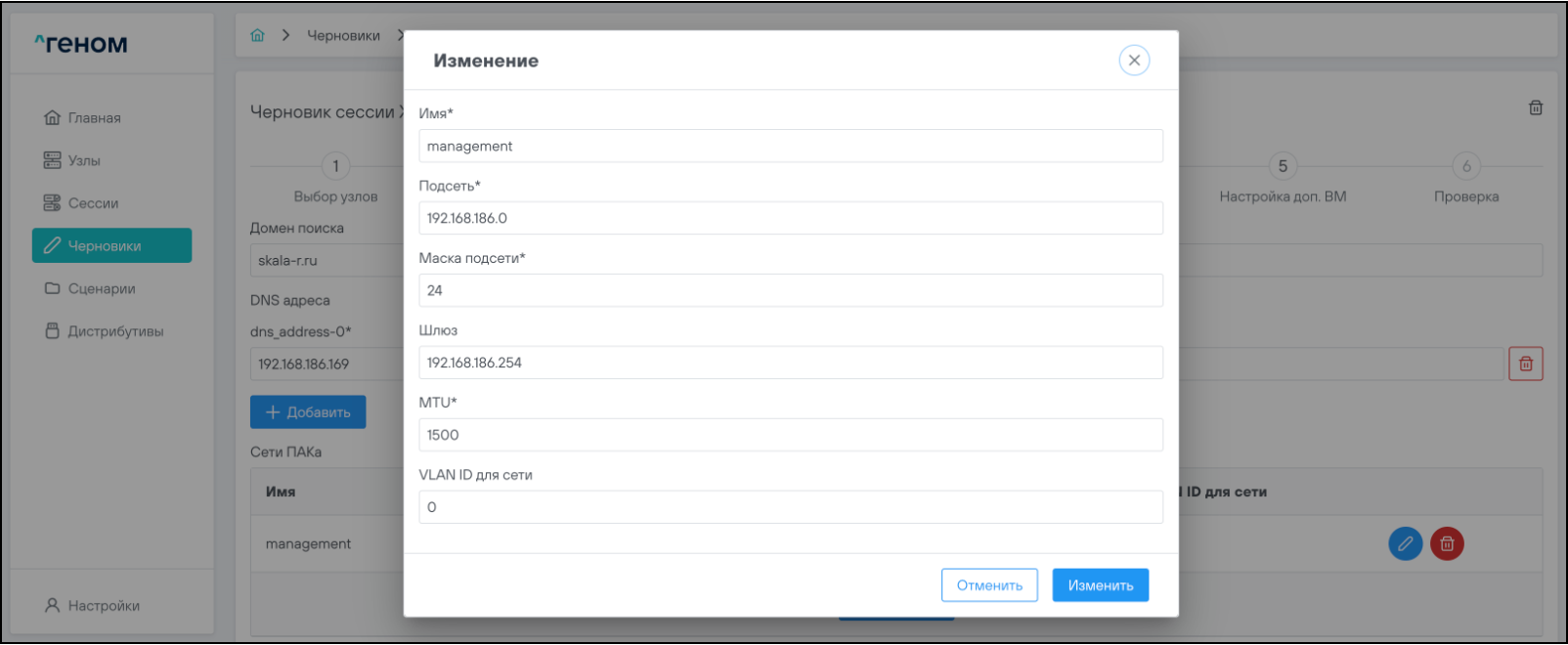

Для редактирования параметров сетей нажать на соответствующую кнопку и во всплывающем окне скорректировать необходимые параметры:

Поля для заполнения для любого типа сетей следующие:

Имя (обязательно для заполнения);
Подсеть (обязательно для заполнения);
Маска подсети (обязательно для заполнения);
Шлюз;
MTU (обязательно для заполнения);
VLAN ID для сети;

По завершении редактирования нажать на кнопку .

Для удаления неиспользуемой сети нажать на соответствующую кнопку .

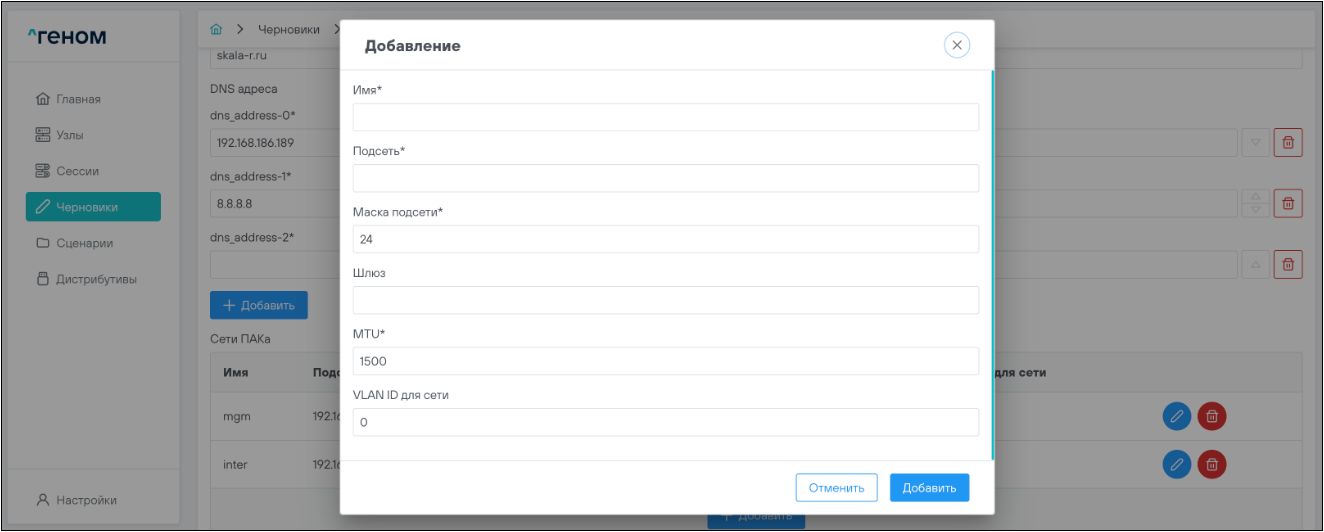

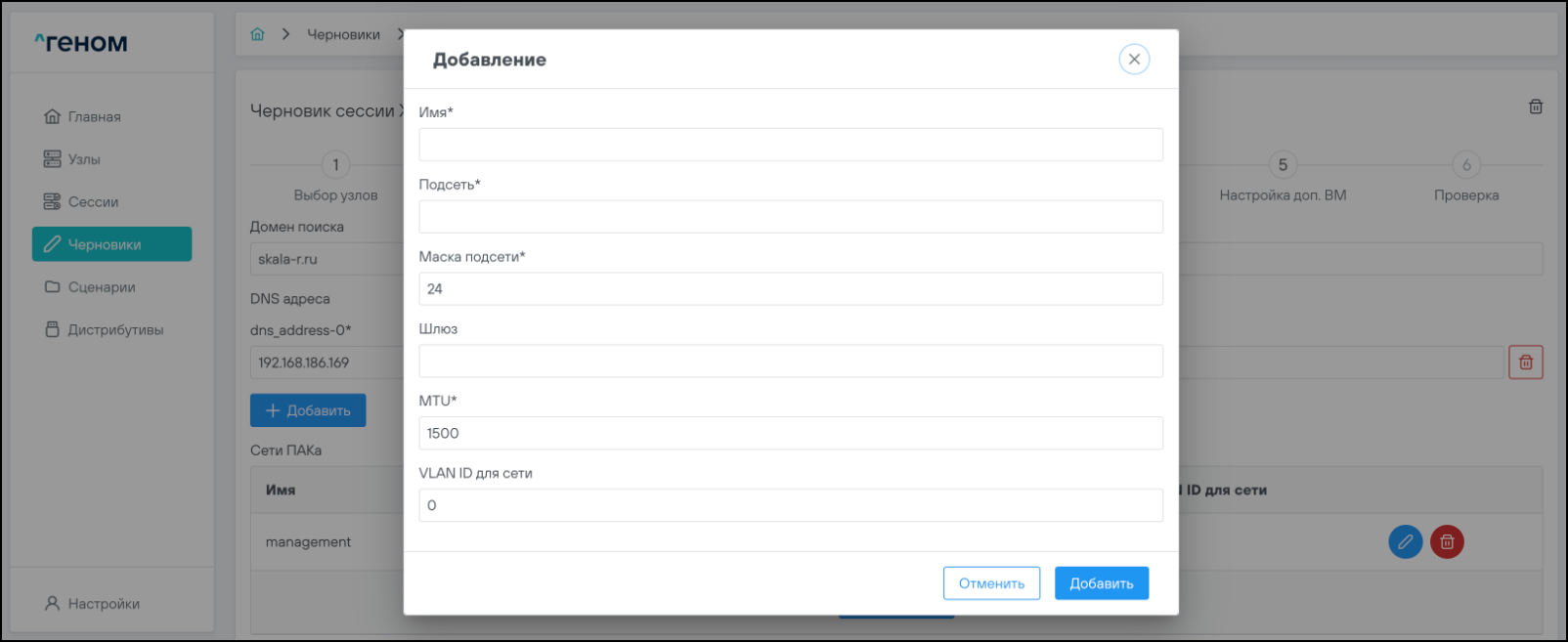

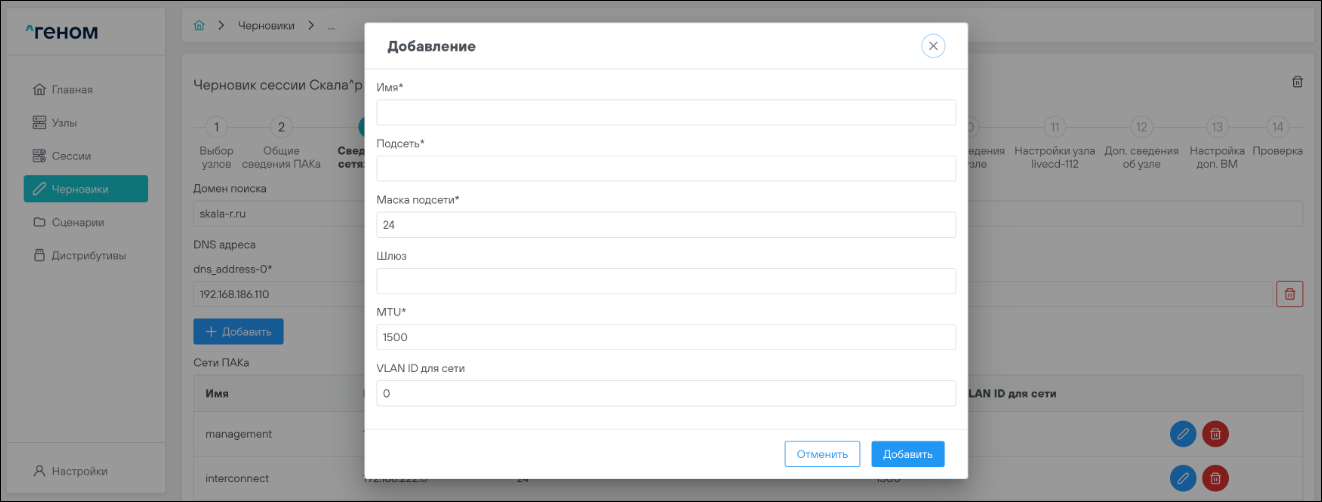

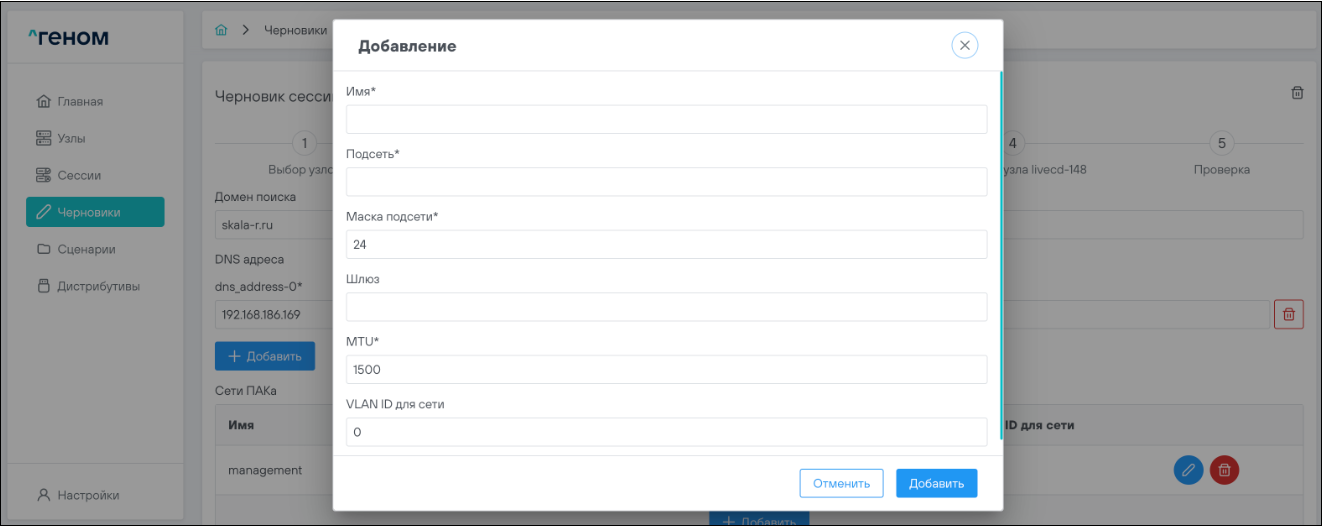

Для добавления новой сети нажать на кнопку , во всплывающем окне ввести параметры сети и нажать на кнопку :

После заполнения сведений о сетях ПАКа нажать на кнопку . Произойдёт переход на четвёртую страницу ввода данных.

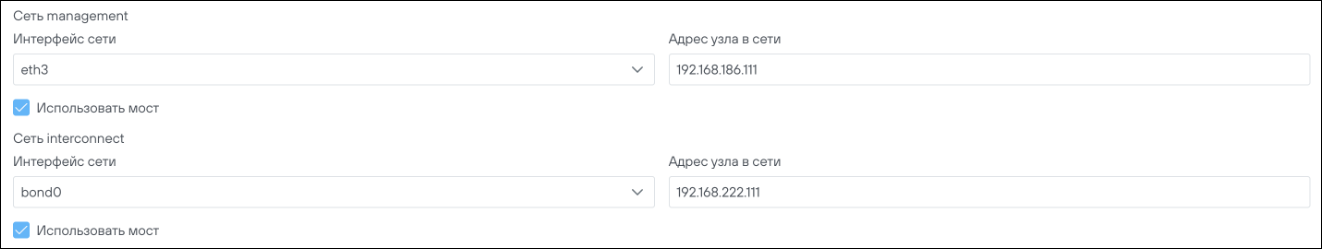

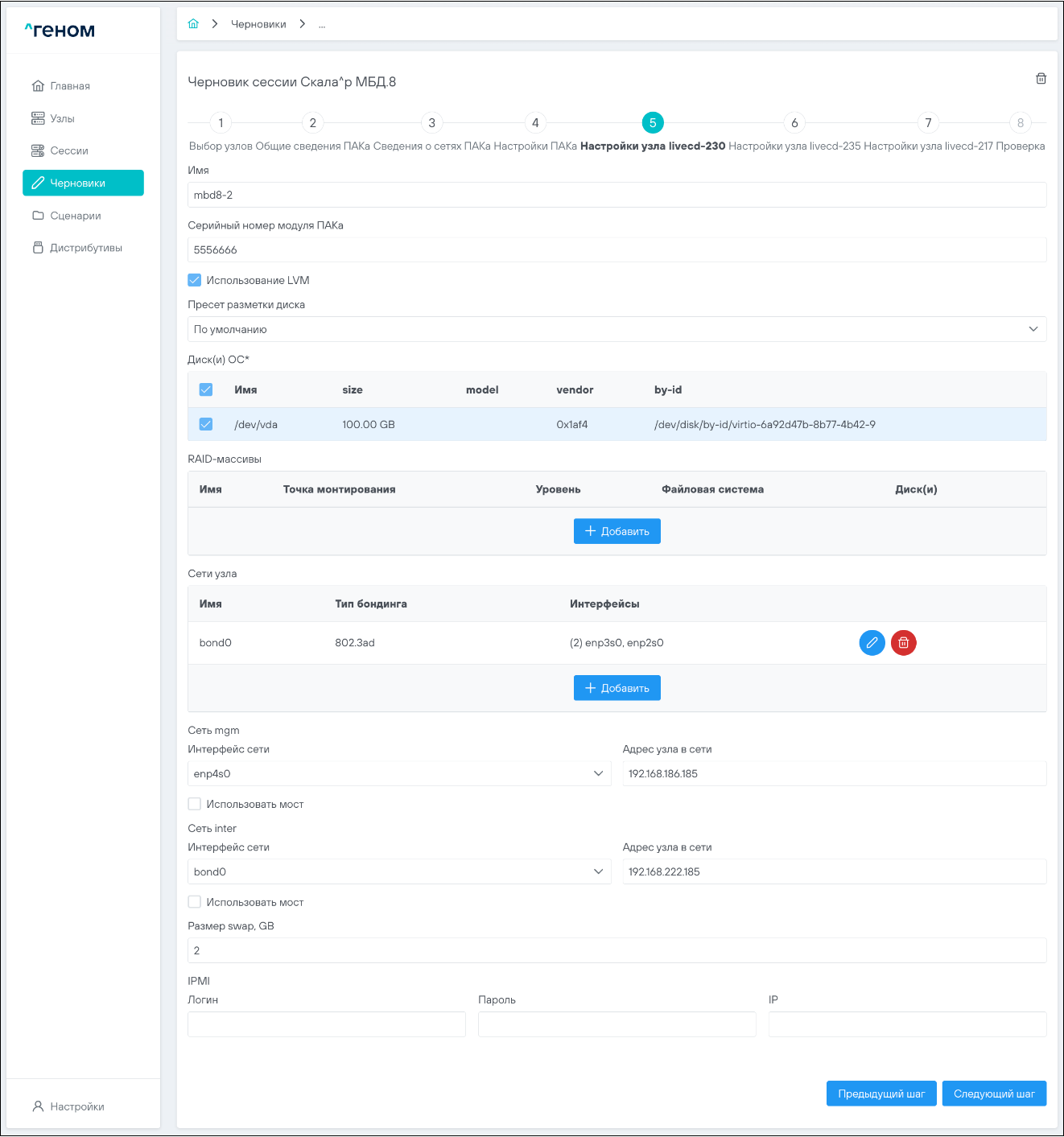

4.5 Настройка узла#

На странице ввести / выбрать следующие данные (часть полей автоматически предзаполнена):

Ввести имя узла.
Ввести серийный номер модуля ПАКа.
При необходимости установить флаг создания менеджера логических томов LVM.
Выбрать пресет разметки диска (по умолчанию - Хост управления).
Выбрать диски для ОС (выбор обязателен).
При необходимости добавить / отредактировать RAID-массивы узла.

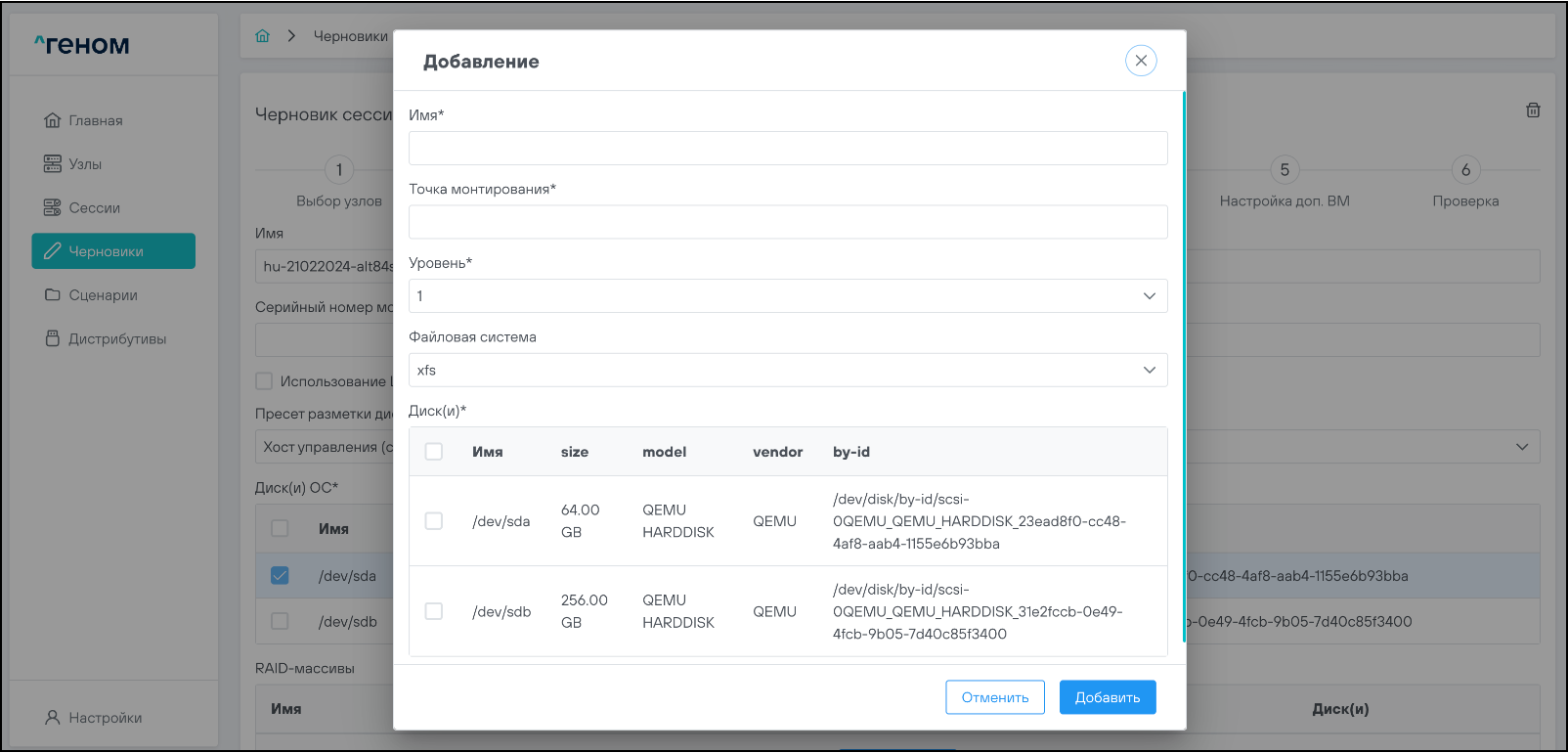

Для добавления RAID-массивов нажать на кнопку и во всплывающем окне выбрать / ввести необходимые параметры:

Ввести имя (поле обязательно для заполнения)
Указать точку монтирования (поле обязательно для заполнения)
Выбрать уровень (поле обязательно для заполнения)
Выбрать файловую систему
Выбрать диск(и) (выбор обязателен).

По завершении ввода данных нажать на кнопку .

Для удаления RAID-массива нажать на соответствующую кнопку .

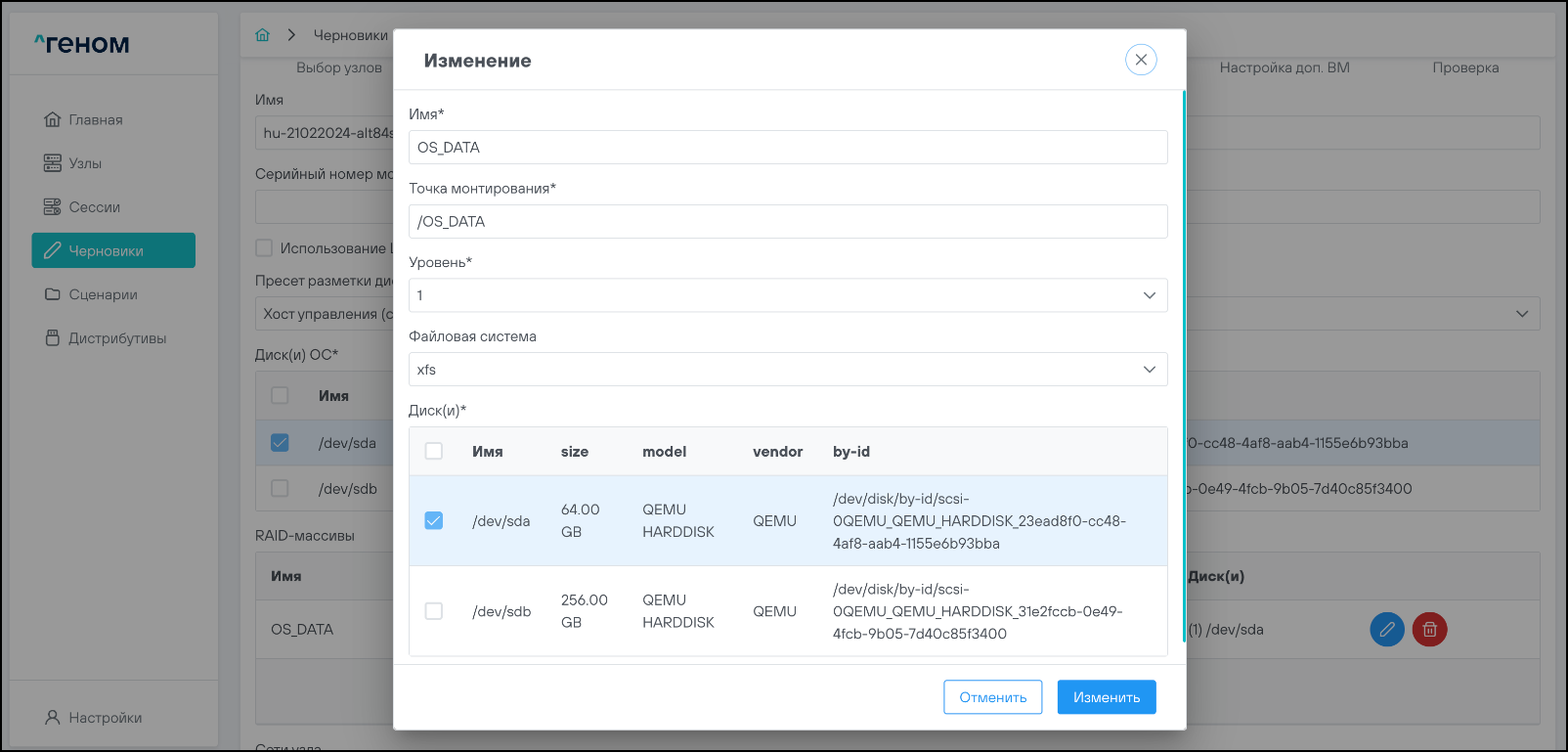

Для редактирования параметров RAID-массивов нужно нажать на соответствующую кнопку , во всплывающем окне внести необходимые изменения и нажать на кнопку :

При необходимости добавить сети (бонды) узла или отредактировать их параметры.

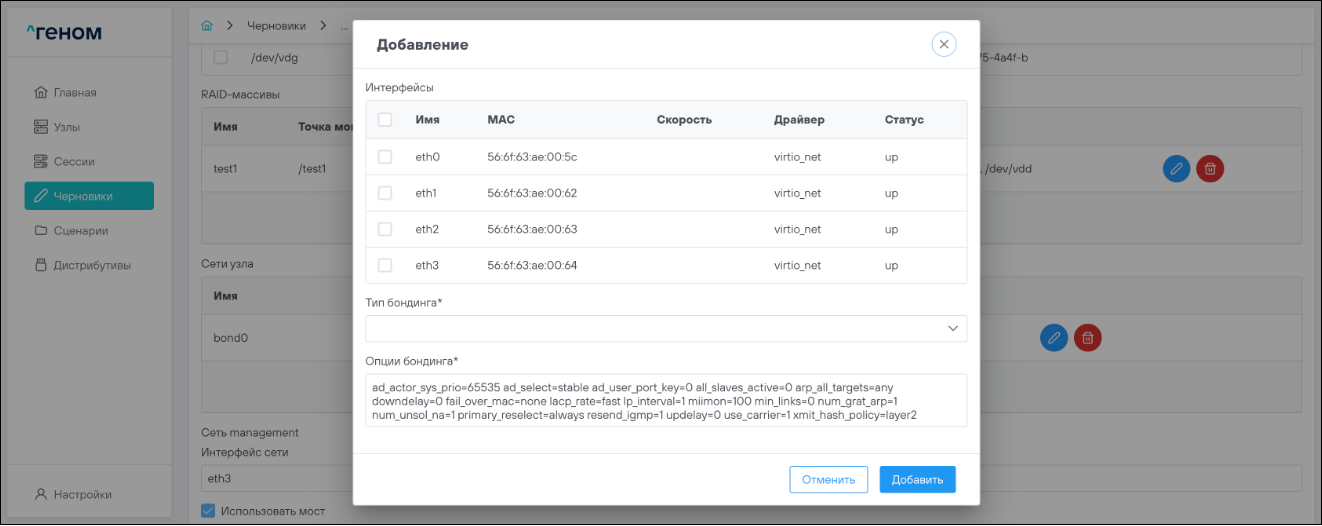

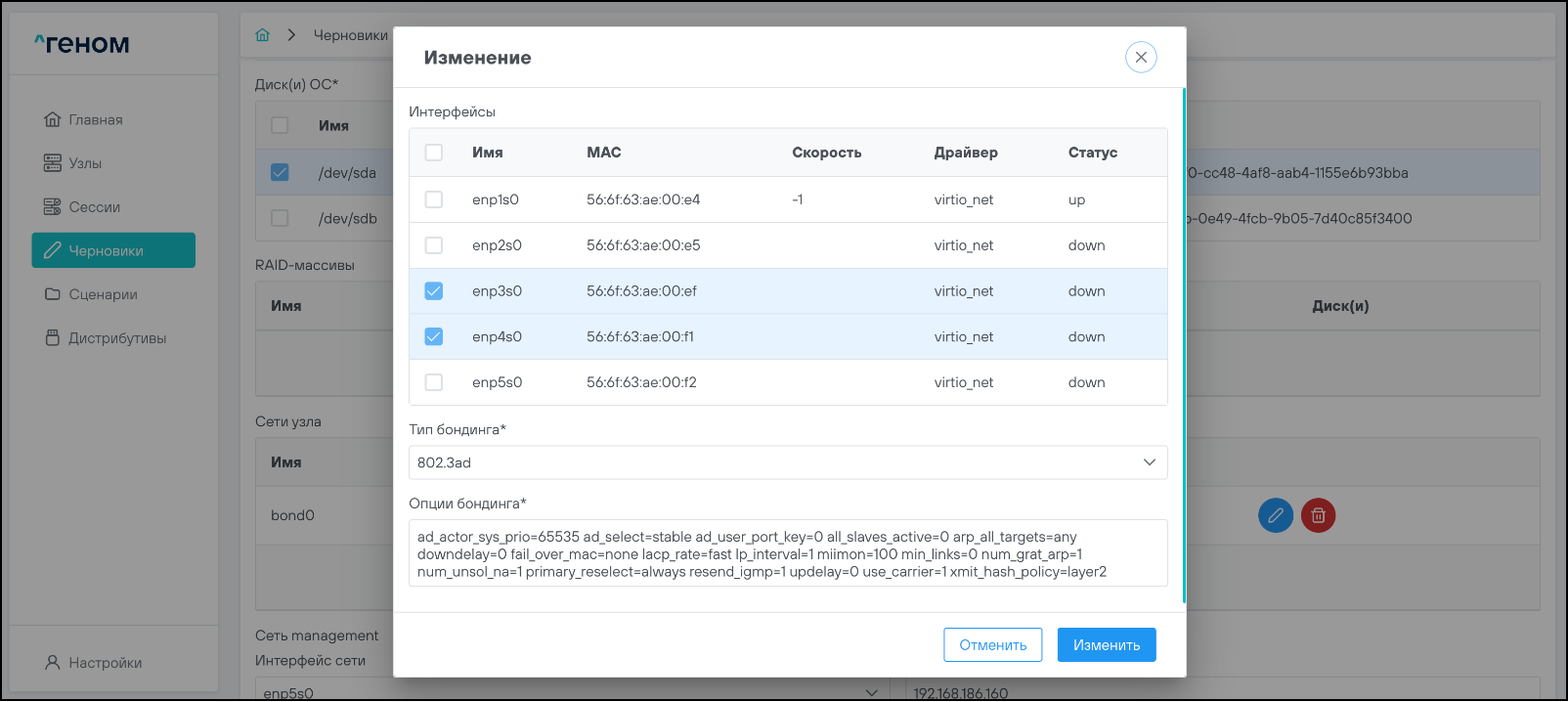

Для добавления сети (бонда) нажать на кнопку . Во всплывающем окне выбрать / ввести необходимые параметры:

Выбрать интерфейсы;
В выпадающем списке выбрать тип бондинга (выбор обязателен):
Добавить опции бондинга (поле обязательно для заполнения).

Нажать на кнопку .

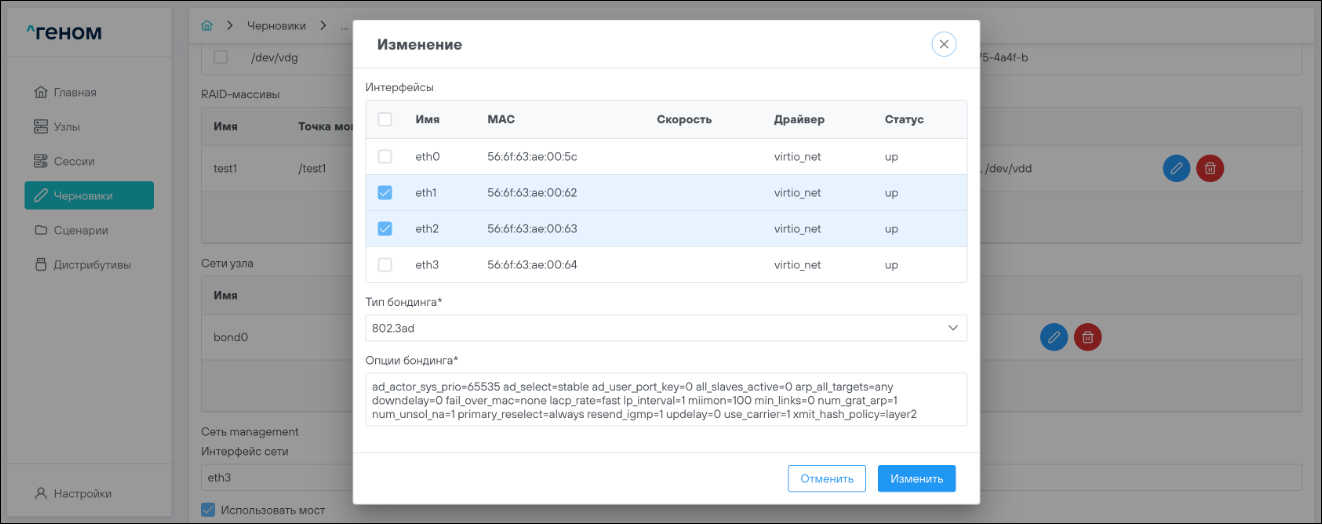

Для редактирования параметров сети (бонда) нажать на соответствующую кнопку , во всплывающем окне внести необходимые изменения и нажать на кнопку :

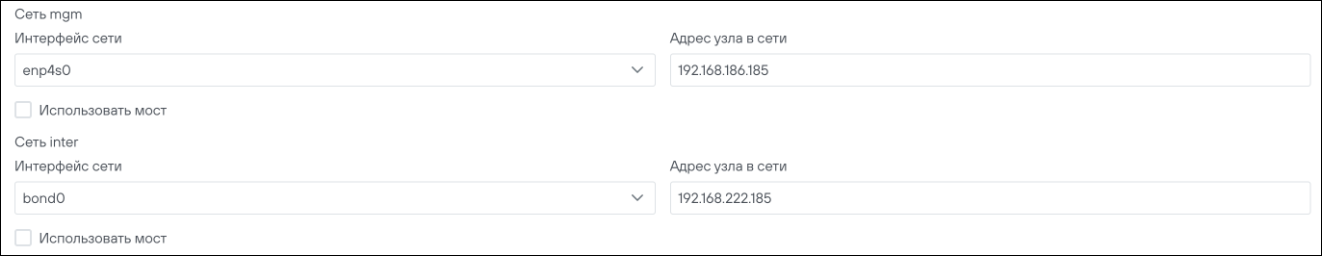

Для каждой выбранной сети, указанной на странице “Сведения о сетях ПАКа”, выбрать интерфейсы и ввести адрес узла в сети:

Установить флаг, будет ли использоваться мост в данной сети**.** Для хоста управления мост обязателен.

В поле “Размер swap” установить объём раздела для swap (по умолчанию 32 Гб):

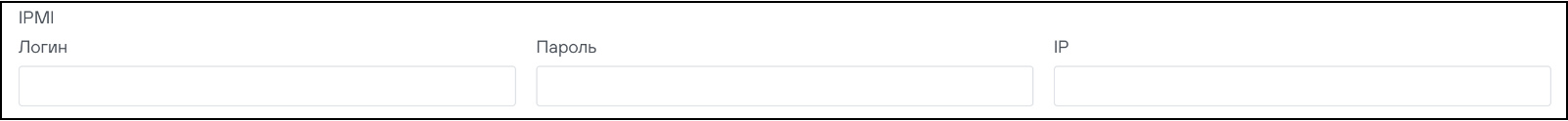

При необходимости установить параметры доступа к узлу по интерфейсу IPMI:

4.6 Настройка дополнительных ВМ#

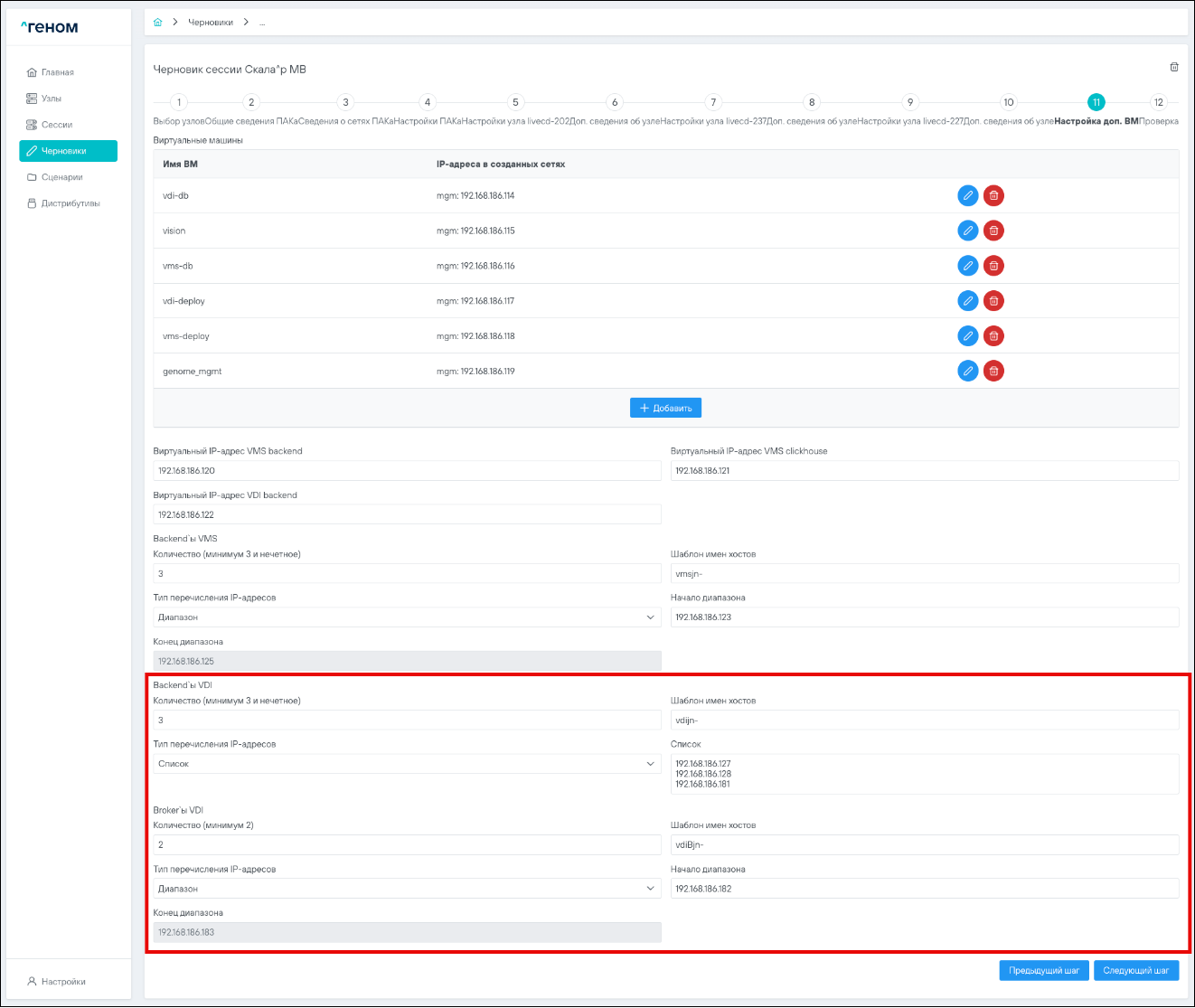

На странице ввести следующие данные (часть полей автоматически предзаполнена):

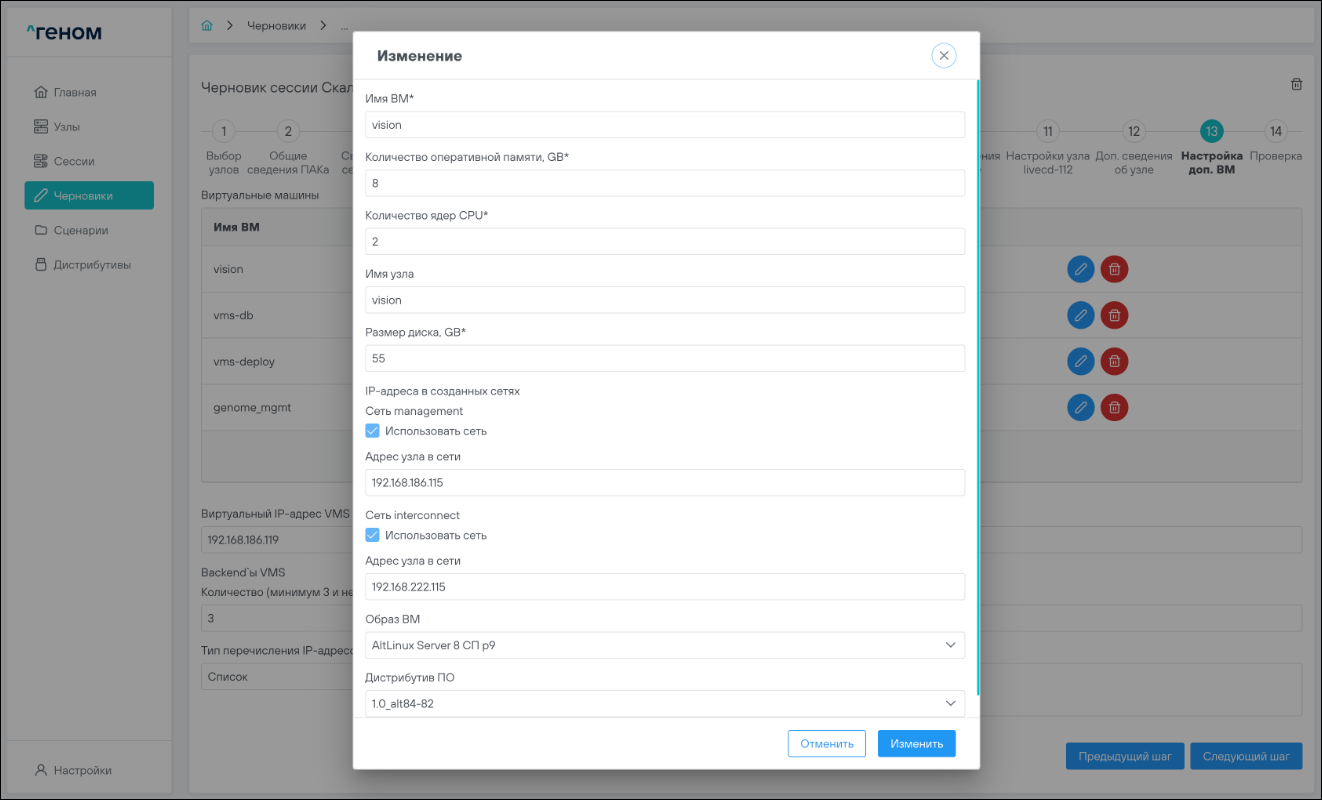

Для редактирования параметров ВМ нажать на кнопку и во всплывающем окне внести необходимые изменения:

Поля параметров для ВМ следующие:

Имя ВМ (обязательно для заполнения)
Количество оперативной памяти, GB (обязательно для заполнения)
Количество ядер CPU (обязательно для заполнения)
Имя узла
Размер диска, GB (обязательно для заполнения)
IP-адреса в созданных сетях
- Флаг использования сети “Использовать сеть”
- IP-адрес узла в сети
Выпадающий список “Образ ВМ”
Выпадающий список “Дистрибутив ПО”.

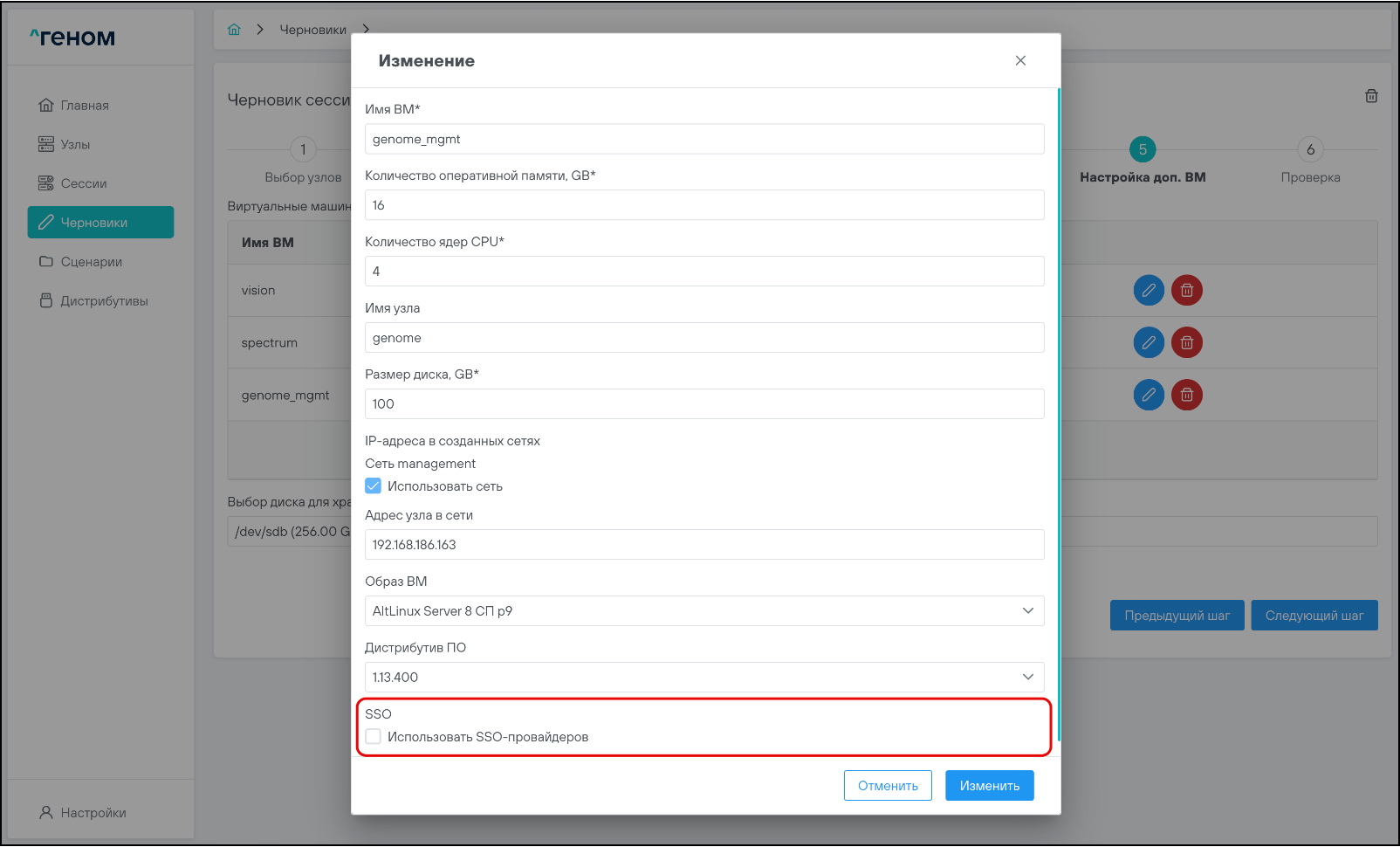

Для ВМ genome_mgmt добавляется флаг использования провайдеров SSO:

По завершении редактирования нажать на кнопку .

Для удаления ВМ нажать на соответствующую кнопку .

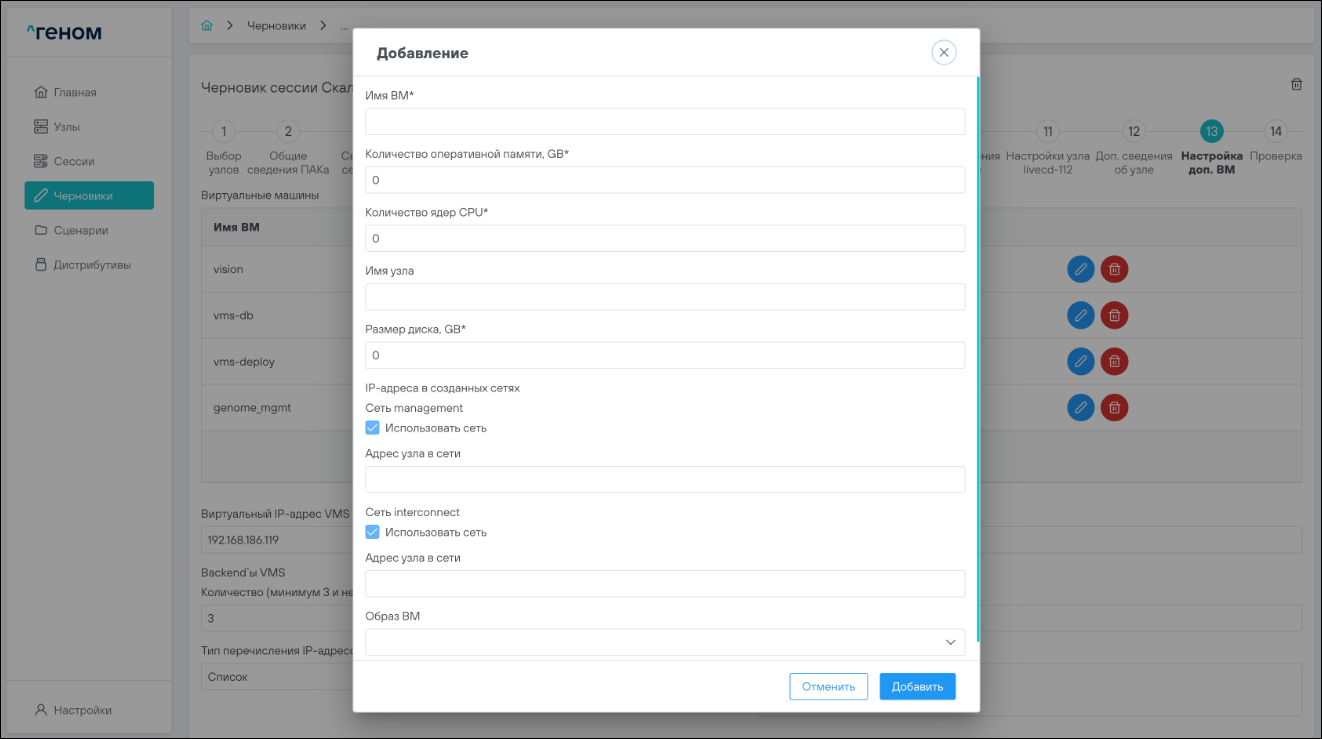

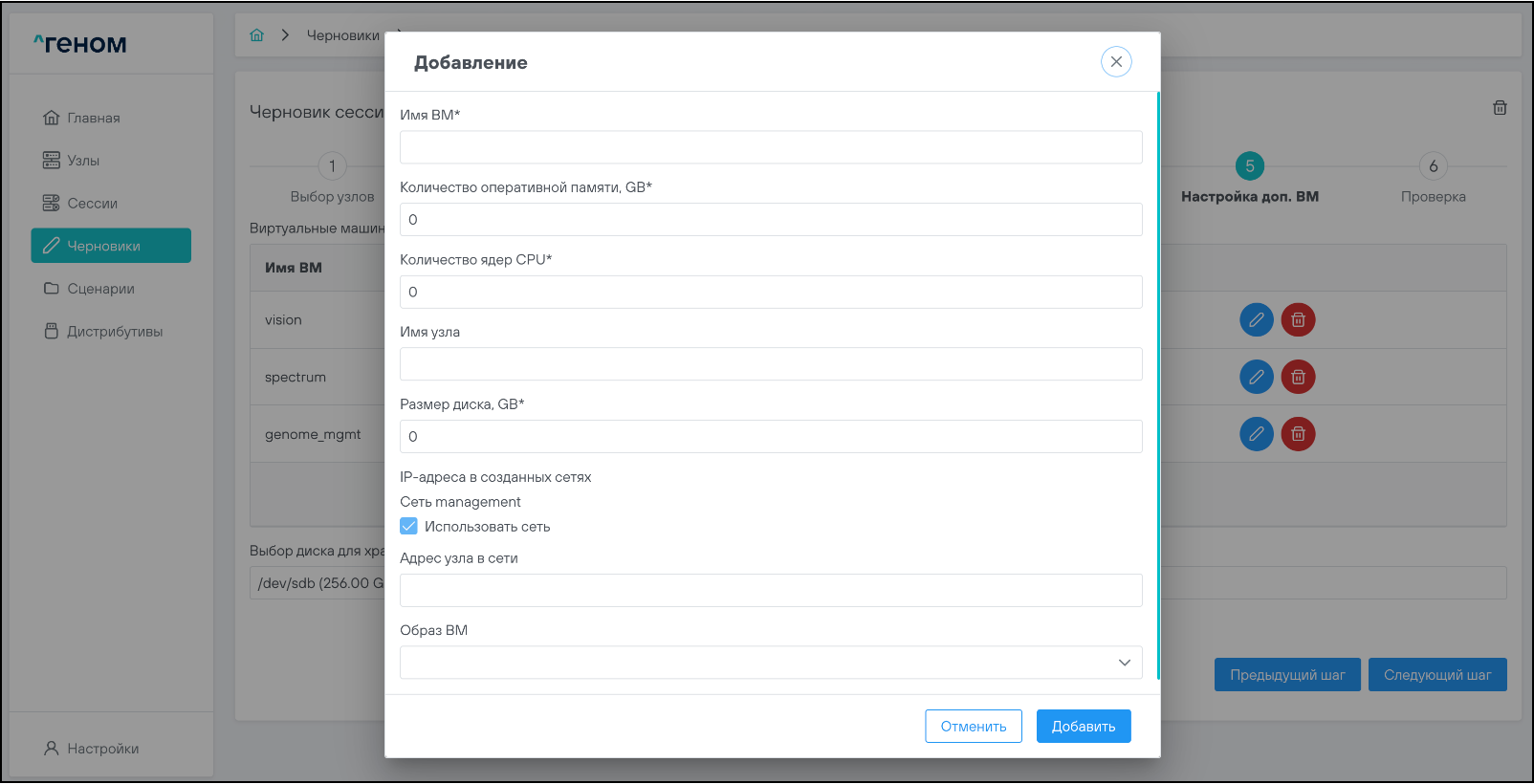

Для добавления ВМ нажать на кнопку , во всплывающем окне ввести необходимые параметры и нажать на кнопку :

Примечание

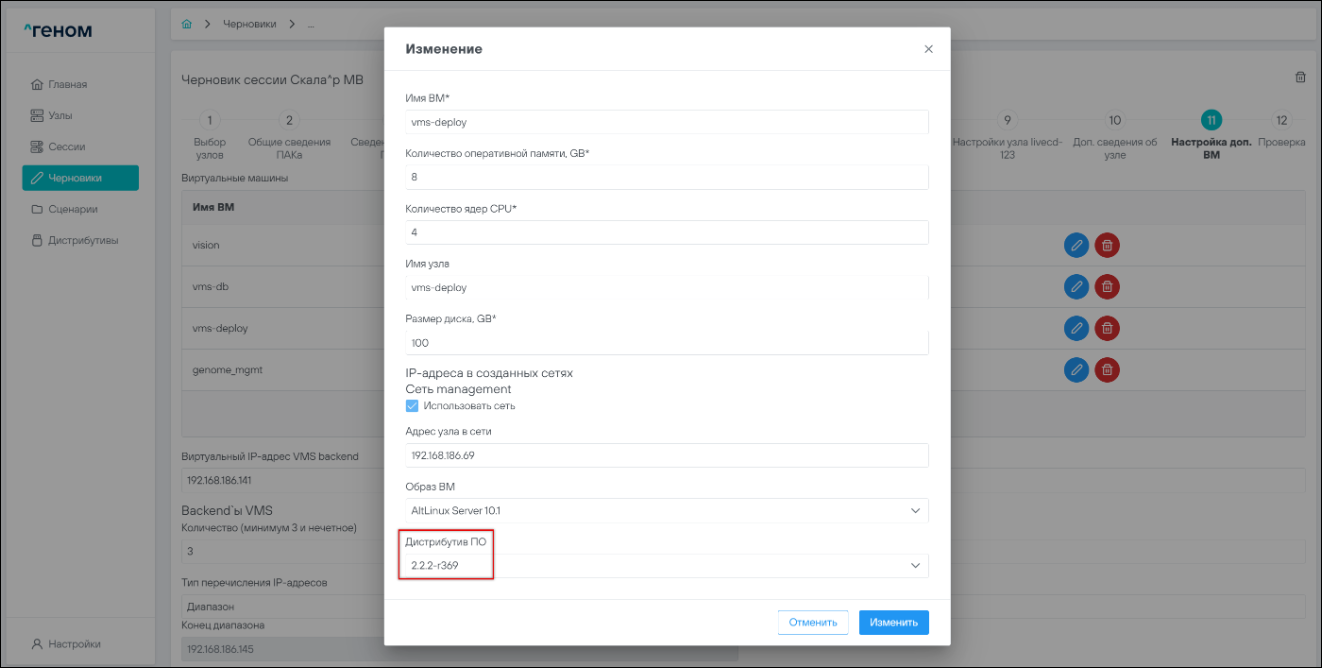

В случае, когда для ВМ доступен выбор дистрибутива, также поддерживается возможность создания ВМ и без дистрибутива. Тогда ВМ будет содержать в себе только установленную ОС и настроенные сетевые интерфейсы. Преимущественно этот вариант предназначен для машин Визиона и Спектра, так как их содержимое не влияет на результат развертывания.

Примечание

В случае, когда для ВМ доступен выбор дистрибутива, также поддерживается возможность создания ВМ и без дистрибутива. Тогда ВМ будет содержать в себе только установленную ОС и настроенные сетевые интерфейсы. Преимущественно этот вариант предназначен для машин Визиона и Спектра, так как их содержимое не влияет на результат развертывания.

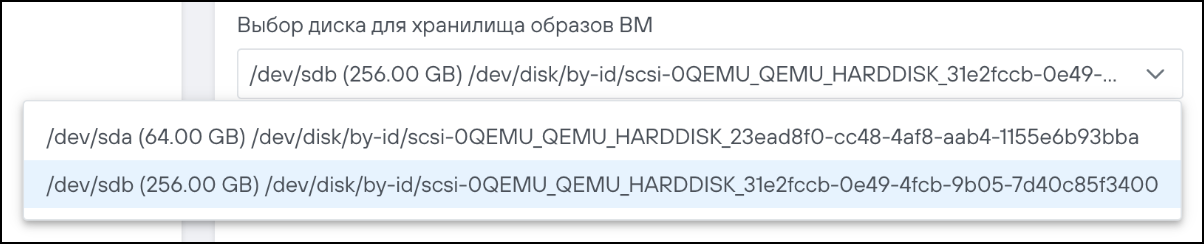

В выпадающем списке выбрать диск для хранилища образов ВМ:
Указать точку монтирования:

После настройки дополнительных ВМ нажать на кнопку . Произойдёт переход страницу проверки введённых данных.

4.7 Проверка#

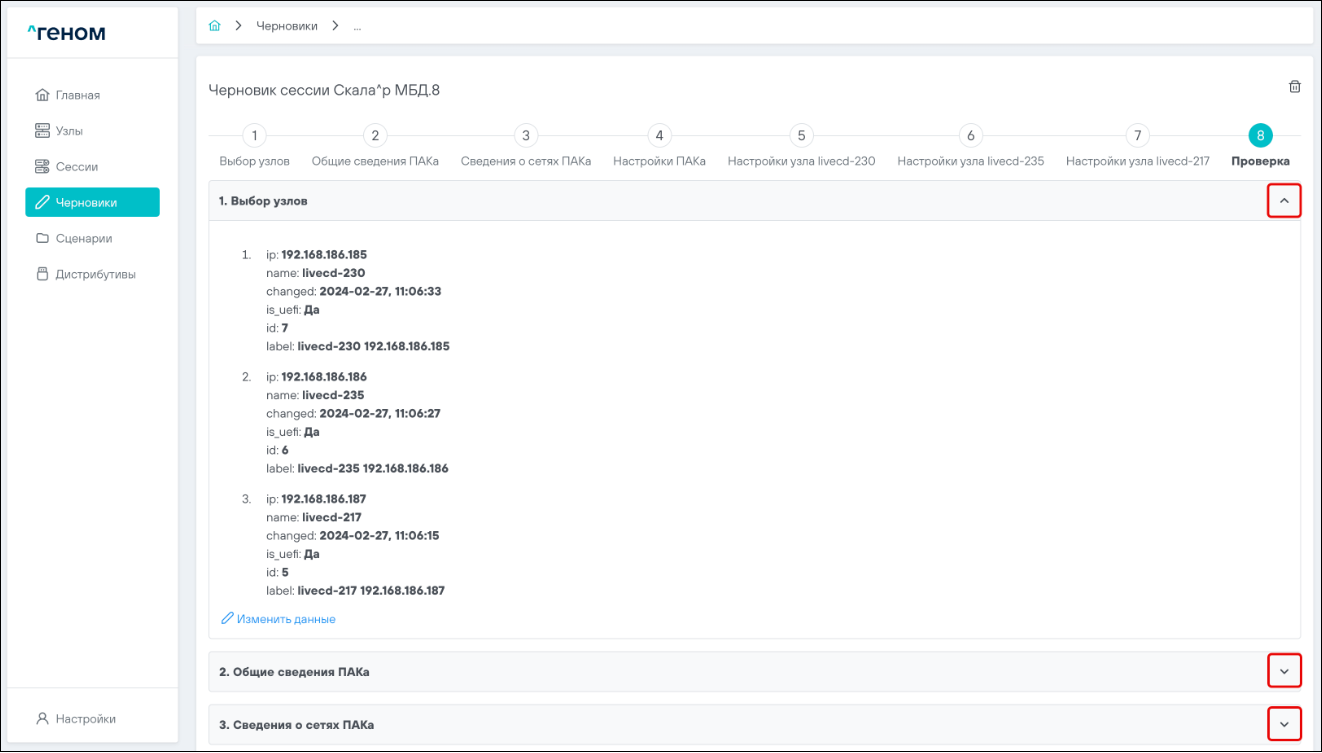

На странице отображаются все ранее введённые данные:

В случае необходимости внесения изменений перейти к редактированию блоков параметров по соответствующим ссылкам (переход по ссылке для блока “Выбор узлов”):

По завершении редактирования параметров выбрать пункт 6 “Проверка” для возврата на страницу проверки данных:

Для удобства просмотра и редактирования данных блоки параметров можно сворачивать / разворачивать. Для этого нужно нажимать на соответствующие элементы управления :

После визуальной проверки корректности всех введённых данных нажать на кнопку . Произойдёт переход на страницу .

4.8 Развёртывание сценария#

В верхней части окна представления данных отображается текущий шаг процесса развёртывания (название шага, имя хоста, дата начала и статус шага):

Для раскрытия списка шагов сценария для какого-либо хоста нужно нажать на элемент управления слева от имени соответствующего хоста:

Успешно завершённые шаги отображаются со статусом , выполняемые – со статусом , ожидающие выполнения - со статусом .

Для просмотра логов какого-либо шага нужно нажать на элемент управления для соответствующего шага:

Откроется всплывающее окно лога шага:

При необходимости сохранения логов в файл нужно нажать на кнопку .

Для остановки выполнения текущего шага нужно нажать на элемент управления для соответствующего хоста / шага:

Для пропуска выполнения какого-либо шага нужно нажать на элемент управления для соответствующего шага:

Ошибки выполнения сценария

Если выполнение сценария завершилось с ошибкой, для хостов и шагов с ошибкой будет отображён статус :

Для просмотра информации об ошибке нужно нажать на элемент управления для шага с ошибкой:

Откроется всплывающее окно логов с информацией об ошибке:

При необходимости сохранения логов в файл нужно нажать на кнопку .

Для шагов со статусом возможен перезапуск. Для этого нужно нажать на соответствующий элемент управления :

Статусы хоста и шага изменятся на :

Перезапуск шагов с ошибками инициируется нажатием кнопки .

Если сценарий развёртывания завершился успешно, статусы всех хостов и шагов выполнения будут :

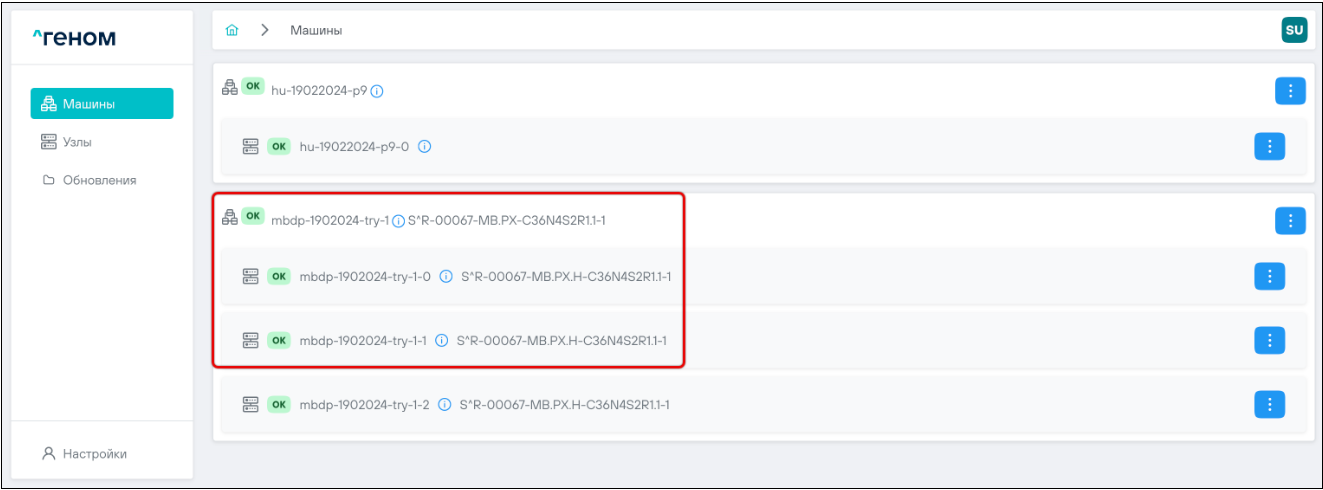

Открыть браузер и перейти по адресу http://адрес хоста:50888/. Должен отобразиться интерфейс модуля управления ПО “Скала^р Геном”.

Название Машины должно соответствовать введённому в процессе выполнения п. 4.3.1 настоящего Руководства:

Если в процессе выполнения п. 4.6.1 для ВМ genome_mgmt был установлен флаг использования SSO-провайдеров, то при переходе по адресу http://адрес хоста:50888/ отобразится окно авторизации:

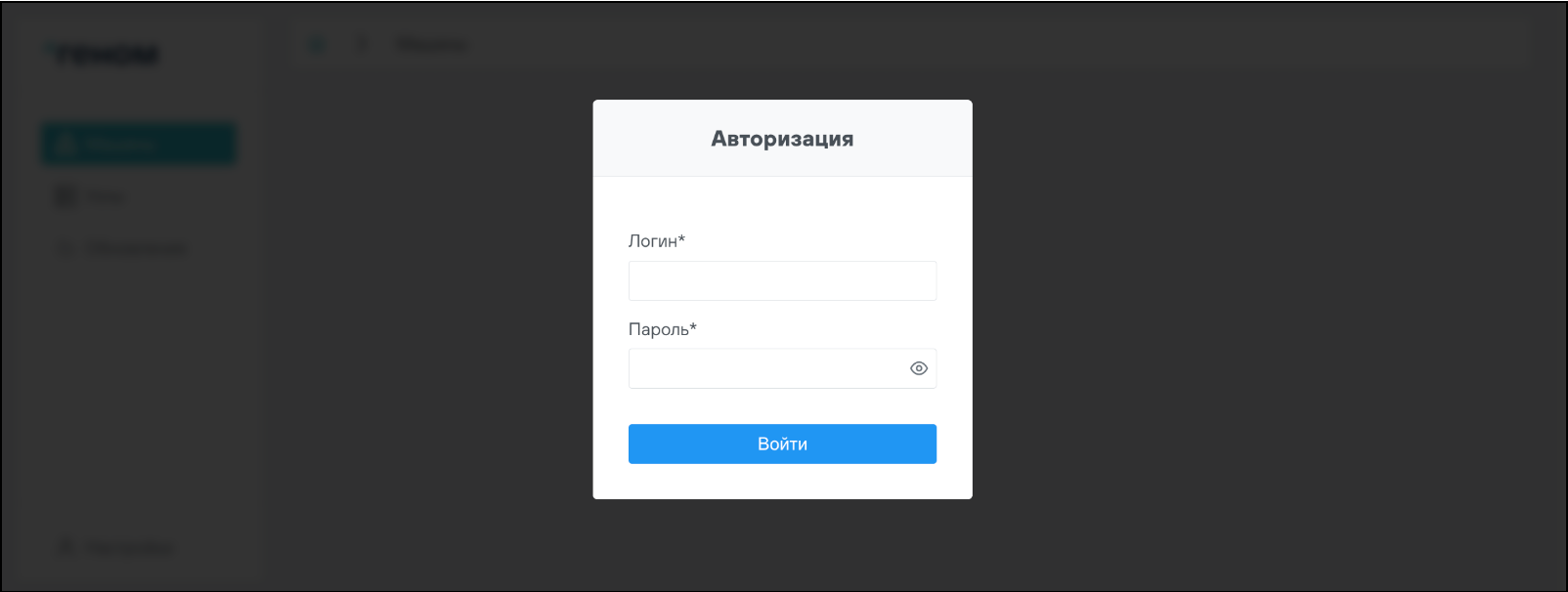

Для доступа к интерфейсу модуля управления ПО “Скала^р Геном” ввести логин, пароль и нажать на кнопку .

Перейти на страницу “Узлы”. IP-адрес узла должен соответствовать IP-адресу хоста, выбранного в п. 4.5.8 настоящего Руководства:

5 Установка ОС#

5.1 Создание черновика#

Открыть главную страницу:

Нажать на кнопку .

Во всплывающем окне “Создать черновик” выбрать сценарий “Установка ОС”:

Нажать на кнопку .

Произойдёт переход в раздел на первую страницу ввода данных.

Примечание
На любом шаге текущий черновик можно удалить, нажав на кнопку в правом верхнем углу страницы:
Во всплывающем окне подтверждения нажать кнопку :

5.2 Выбор узлов#

На странице выбрать необходимые для установки узлы:

Примечание
ПО “Скала^р Геном” поддерживает установку ОС на несколько узлов.

Нажать на кнопку . Произойдёт переход на вторую страницу ввода данных.

5.3 Общие сведения ПАКа#

На странице ввести / выбрать следующие параметры:

ввести имя ПАКа (поле автоматически предзаполнено);
ввести серийный номер ПАКа;
ввести шаблон имени узла ПАКа. По умолчанию это поле заполнено значением из поля “Имя ПАКа” с добавлением символа “-“;
выбрать часовой пояс (по умолчанию - Europe/Moscow);
установить / снять флаг “Очистить диски узлов” (флаг по умолчанию установлен);
выбрать операционную систему (выбор обязателен).

Нажать на кнопку . Произойдёт переход на третью страницу ввода данных.

5.4 Сведения о сетях ПАКа#

На странице ввести следующие данные (все поля автоматически предзаполнены):

Домен поиска
DNS-адреса (поля обязательны для заполнения)
Для добавления IP-адреса DNS нажать на кнопку , во всплывающем окне ввести нужный адрес и нажать на кнопку . При каждом нажатии будет появляться дополнительное поле для ввода IP-адреса со следующим порядковым номером:
Для изменения очередности IP-адресов DNS нажимать на соответствующие кнопки , или .
Для удаления IP-адреса DNS нажать на соответствующую кнопку .
параметры сетей ПАКа:
сеть Управления (management);
других сетей (при необходимости).
Для редактирования параметров сетей нажать на соответствующую кнопку и во всплывающем окне скорректировать необходимые параметры:

Поля для заполнения для любого типа сетей следующие:

Имя (обязательно для заполнения);
Подсеть (обязательно для заполнения);
Маска подсети (обязательно для заполнения);
Шлюз;
MTU (обязательно для заполнения);
VLAN ID для сети.

По завершении редактирования нажать на кнопку .

Для удаления неиспользуемой сети нажать на соответствующую кнопку .

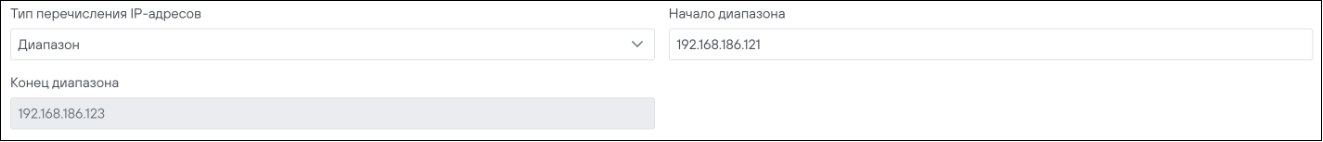

Для добавления новой сети нажать на кнопку , во всплывающем окне ввести параметры сети и нажать на кнопку :

В выпадающих списках выбрать сеть интерконнекта и сеть, с которой будут выдаваться управляющие воздействия:

5.5 Настройки узла#

На странице ввести / выбрать следующие данные (часть полей автоматически предзаполнена):

Ввести имя узла.
Ввести серийный номер модуля ПАКа.
При необходимости установить флаг создания менеджера логических томов LVM.
Выбрать пресет разметки диска (по умолчанию - “Установка ОС”)
Выбрать диски для ОС (выбор обязателен).
При необходимости добавить / отредактировать RAID-массивы узла.

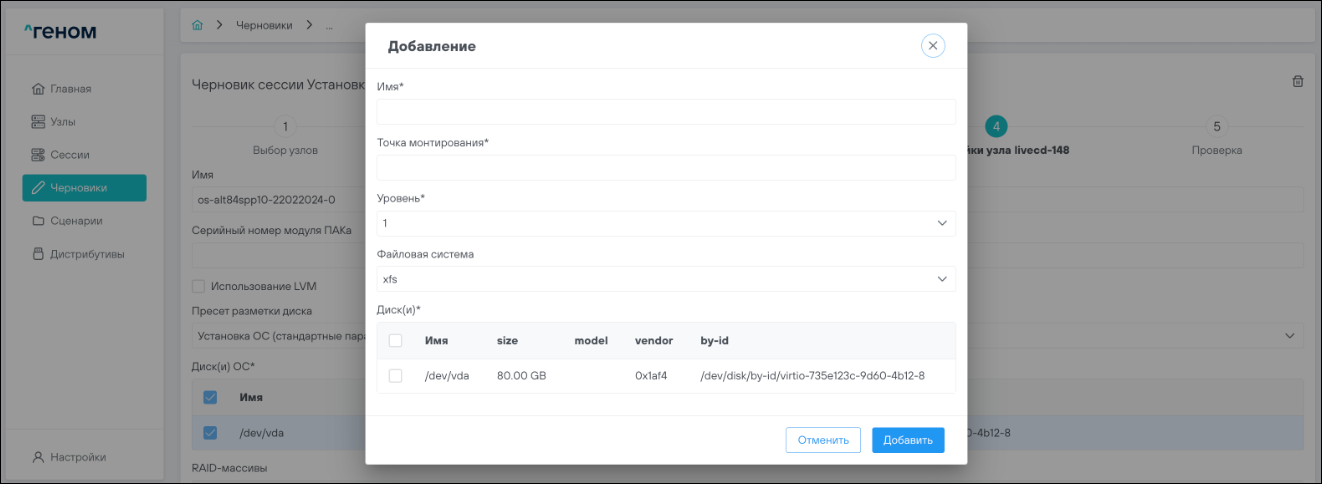

Для добавления RAID-массивов нажать на кнопку и во всплывающем окне выбрать / ввести необходимые параметры:

Ввести имя (поле обязательно для заполнения);
Указать точку монтирования (поле обязательно для заполнения);
Указать уровень (поле обязательно для заполнения);
Выбрать файловую систему;
Выбрать диски.

По завершении ввода данных нажать на кнопку .

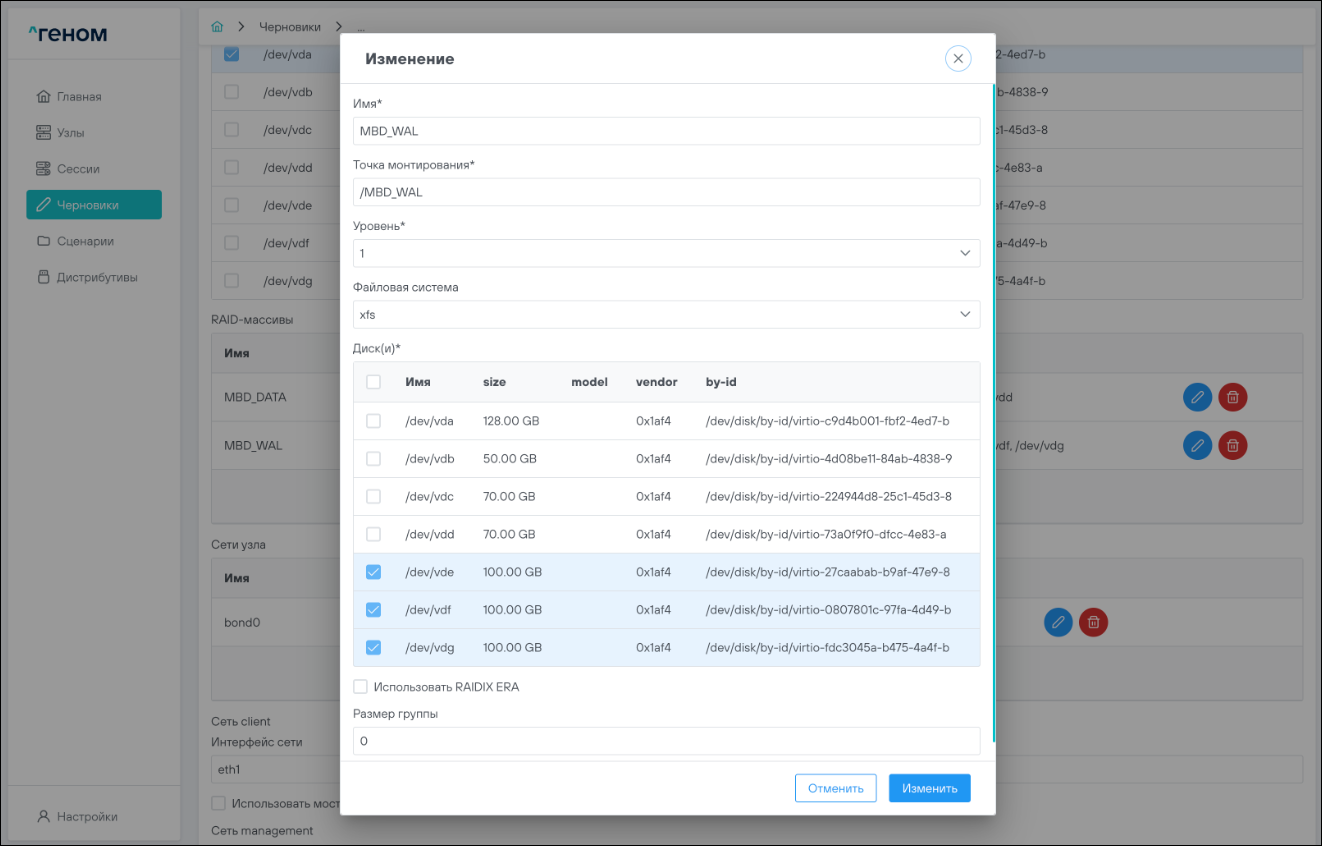

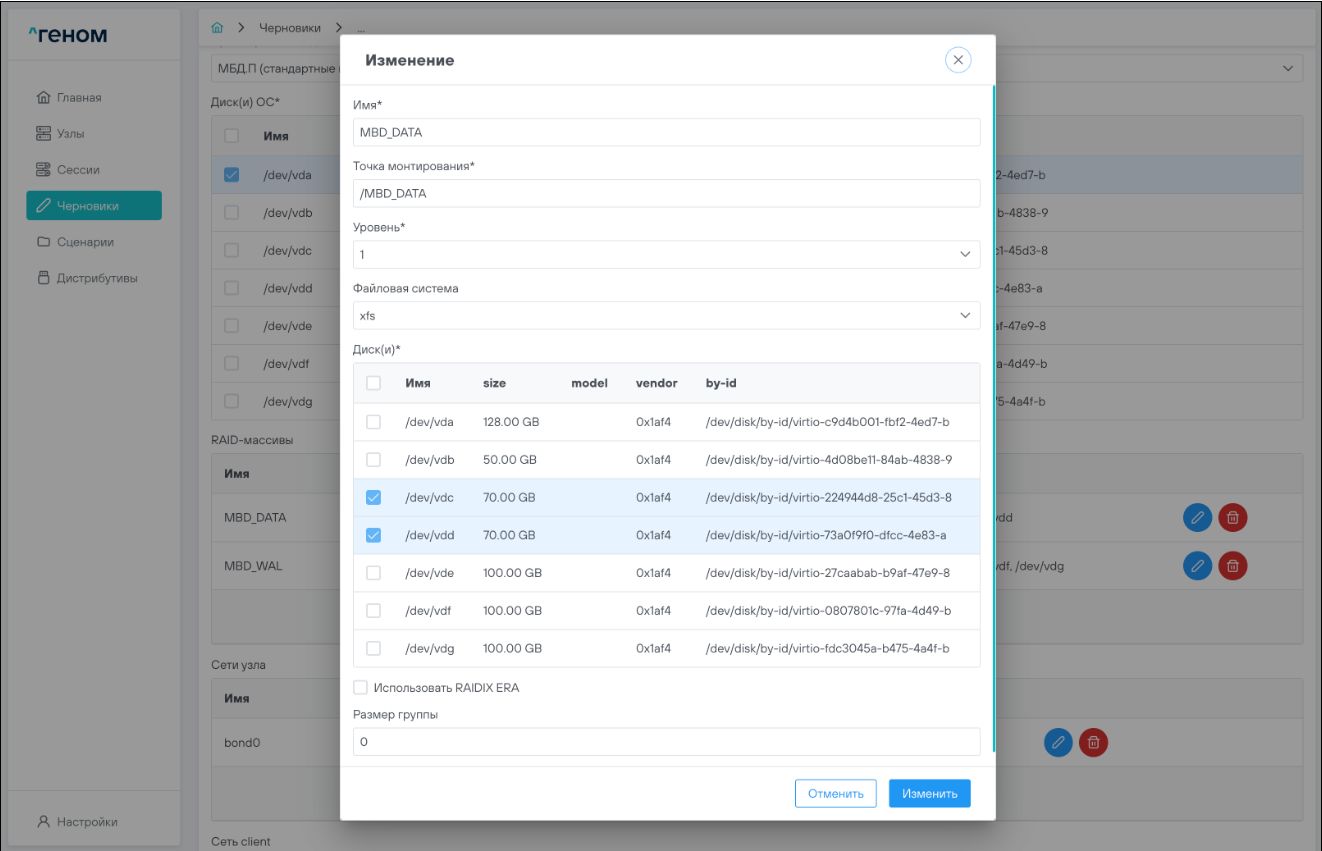

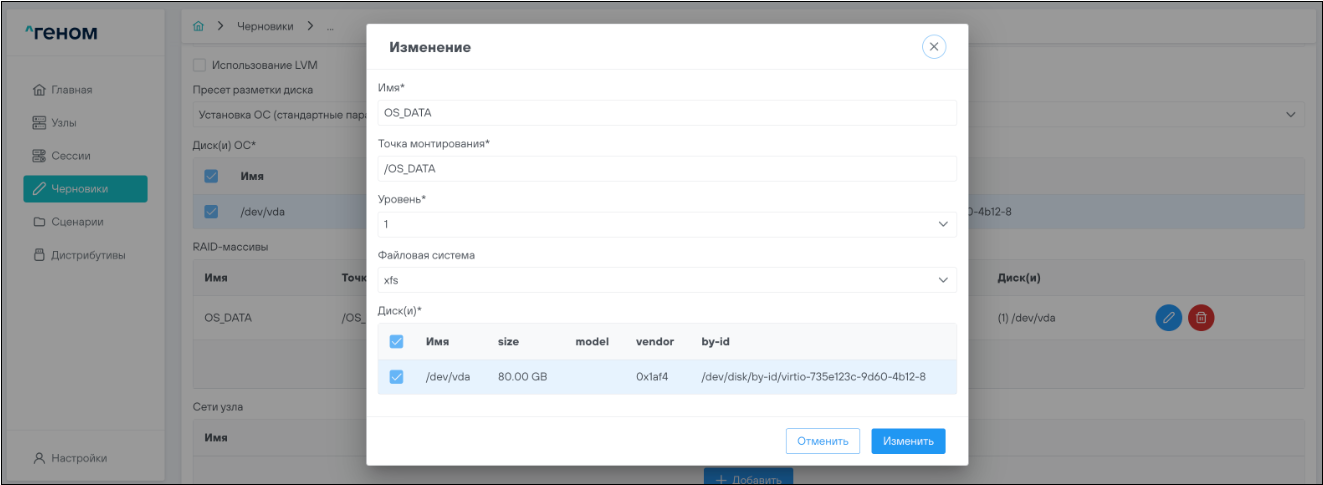

Для редактирования параметров RAID-массивов нужно нажать на соответствующую кнопку , во всплывающем окне внести необходимые изменения и нажать на кнопку :

Для удаления RAID-массива нажать на соответствующую кнопку .

При необходимости добавить сети (бонды) узла или отредактировать их параметры.

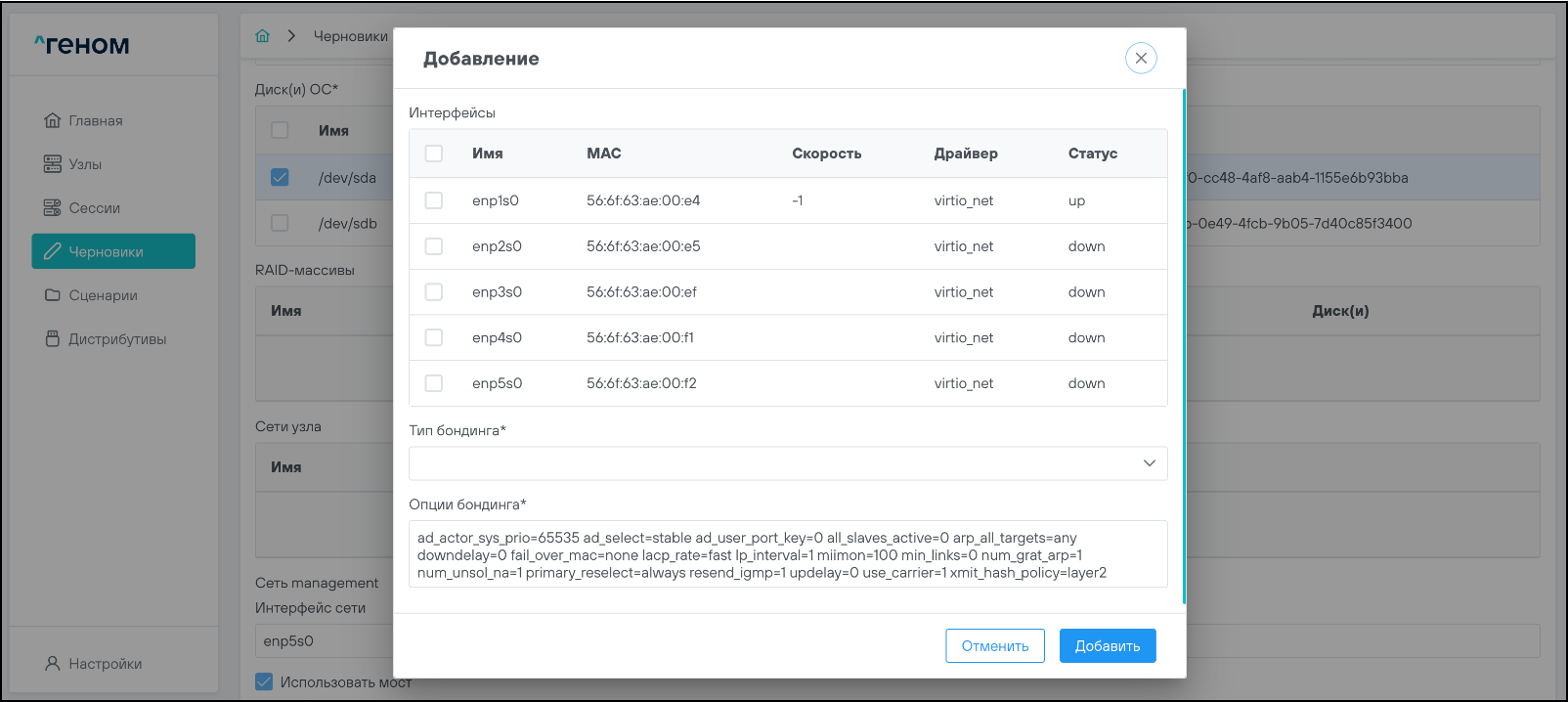

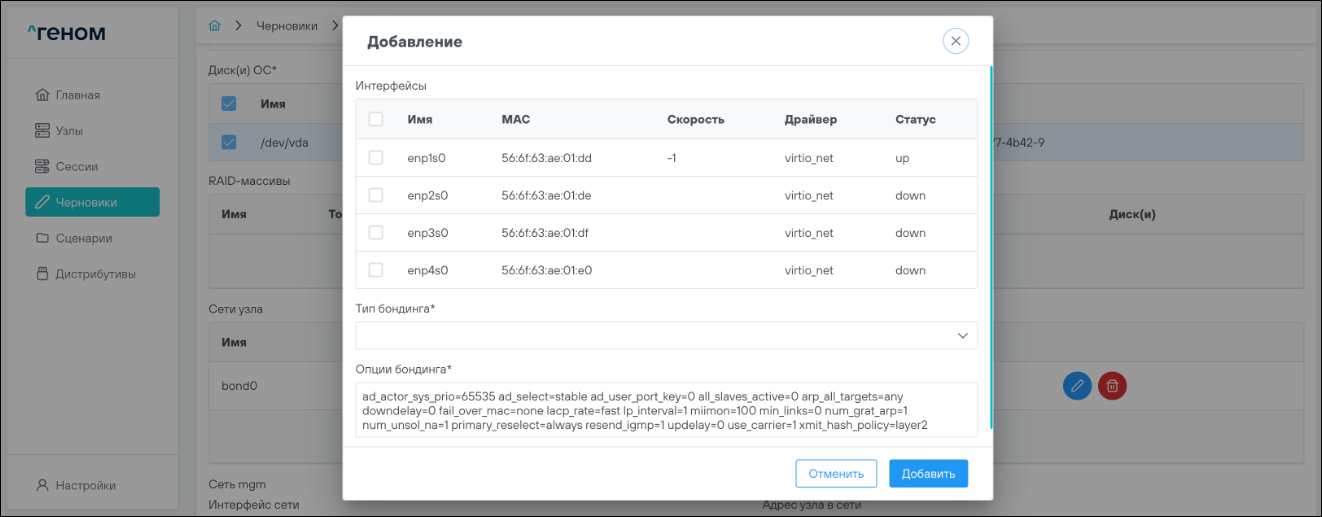

Для добавления сети (бонда) нажать на кнопку . Во всплывающем окне выбрать / ввести необходимые параметры:

Выбрать интерфейсы;
В выпадающем списке выбрать тип бондинга (выбор обязателен):
Добавить опции бондинга (поле обязательно для заполнения).

Нажать на кнопку .

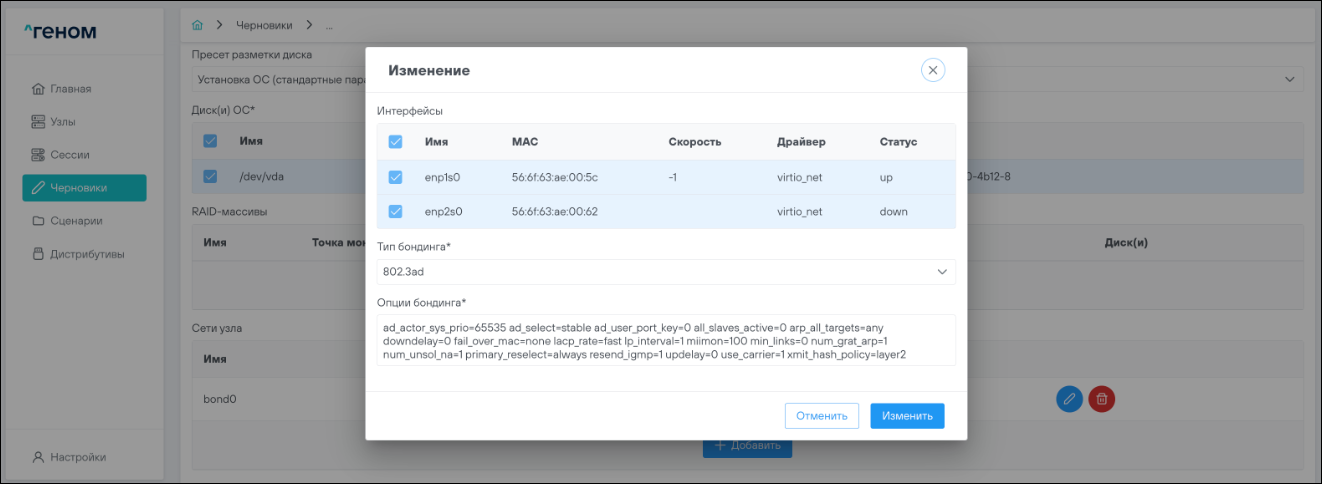

Для редактирования параметров сети (бонда) нажать на соответствующую кнопку , во всплывающем окне внести необходимые изменения и нажать на кнопку :

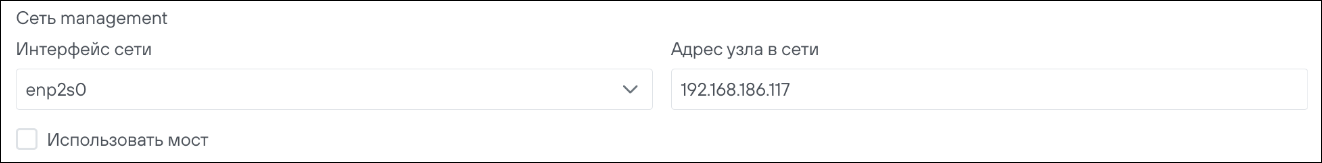

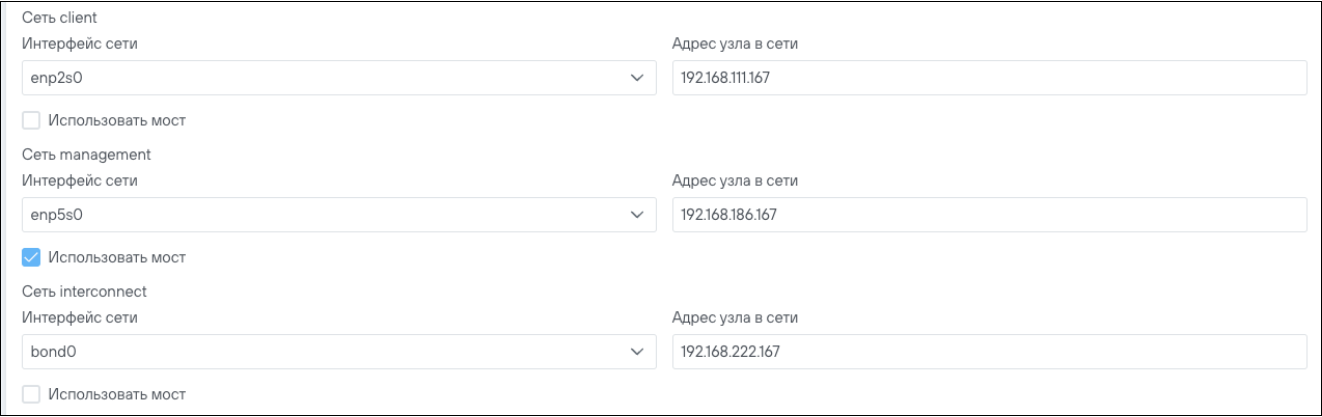

Для каждой выбранной сети, указанной на странице “Сведения о сетях ПАКа”, выбрать интерфейсы и ввести адрес хоста в сети:

Установить флаг, будет ли использоваться мост в данной сети.

В поле “Размер swap” установить объём раздела для swap (по умолчанию 32 Гб):

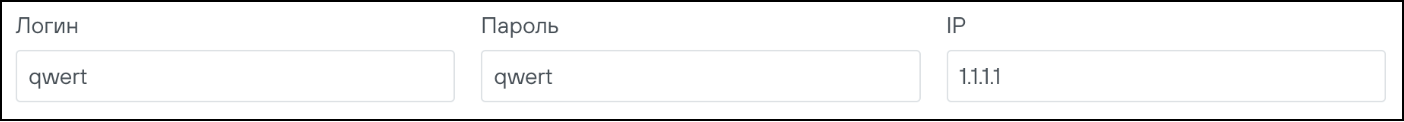

При необходимости установить параметры доступа к узлу по интерфейсу IPMI:

После настройки параметров узла нажать на кнопку . Произойдёт переход на страницу проверки всех ранее введённых данных.

5.6 Проверка#

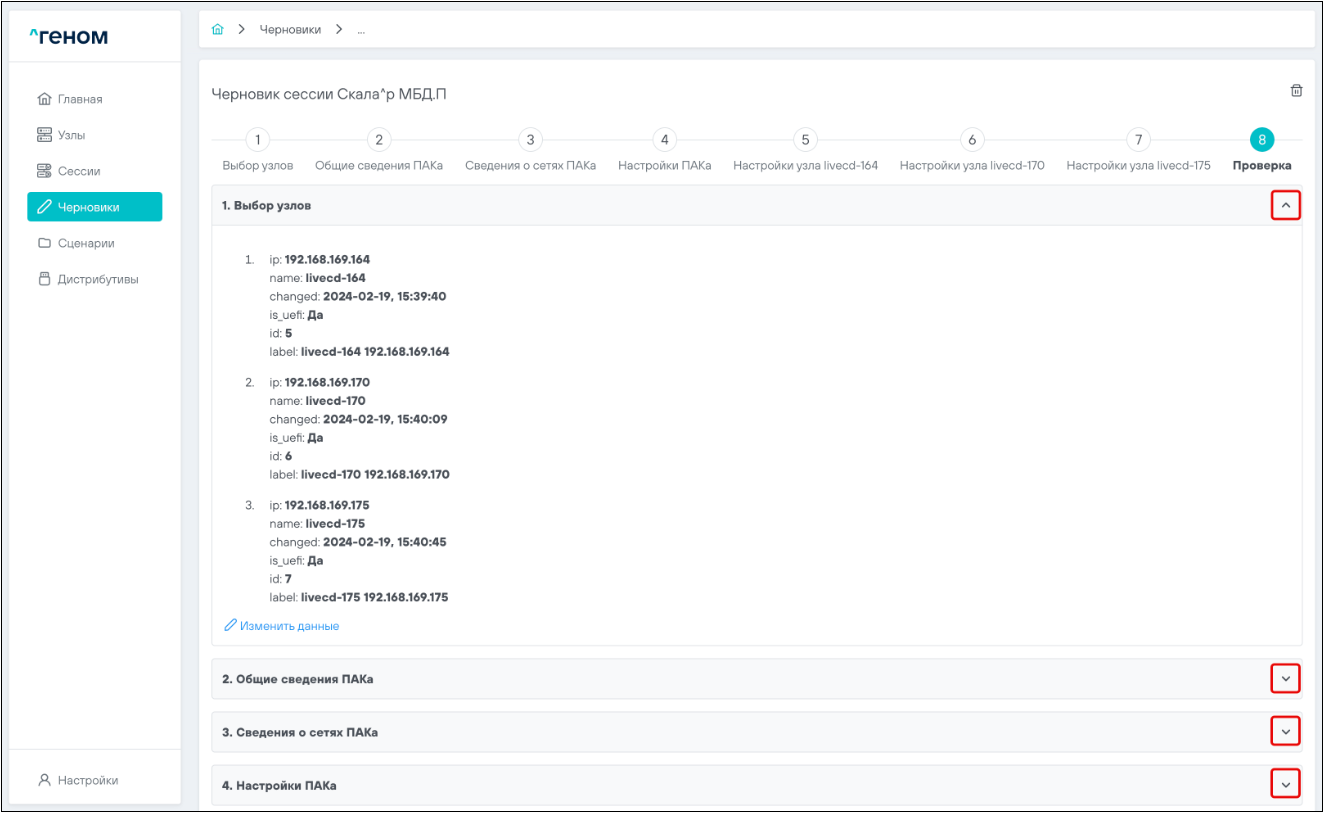

На странице отображаются все ранее введённые данные:

В случае необходимости внесения изменений перейти к редактированию блоков параметров по соответствующим ссылкам (переход по ссылке для блока “Выбор узлов”):

По завершении редактирования параметров выбрать пункт 8 “Проверка” для возврата на страницу проверки данных:

5.7 Развёртывание сценария#

Успешно завершённые шаги отображаются со статусом , выполняемые – со статусом , ожидающие выполнения – со статусом .

Для просмотра логов какого-либо шага нужно нажать на элемент управления для соответствующего шага:

Откроется окно логов шага:

При необходимости сохранения логов в файл нужно нажать на кнопку .

Для остановки выполнения текущего шага нужно нажать на элемент управления для соответствующего хоста / шага:

Для пропуска выполнения какого-либо шага нужно нажать на элемент управления для соответствующего шага:

Ошибки выполнения сценария

Если выполнение сценария завершилось с ошибкой, для хостов и шагов с ошибкой будет отображён статус :

Для просмотра информации об ошибке нужно нажать на элемент управления для шага с ошибкой:

Откроется всплывающее окно логов с информацией об ошибке:

При необходимости сохранения логов в файл нужно нажать кнопку .

Для шагов со статусом возможен перезапуск. Для этого нужно нажать на соответствующий элемент управления :

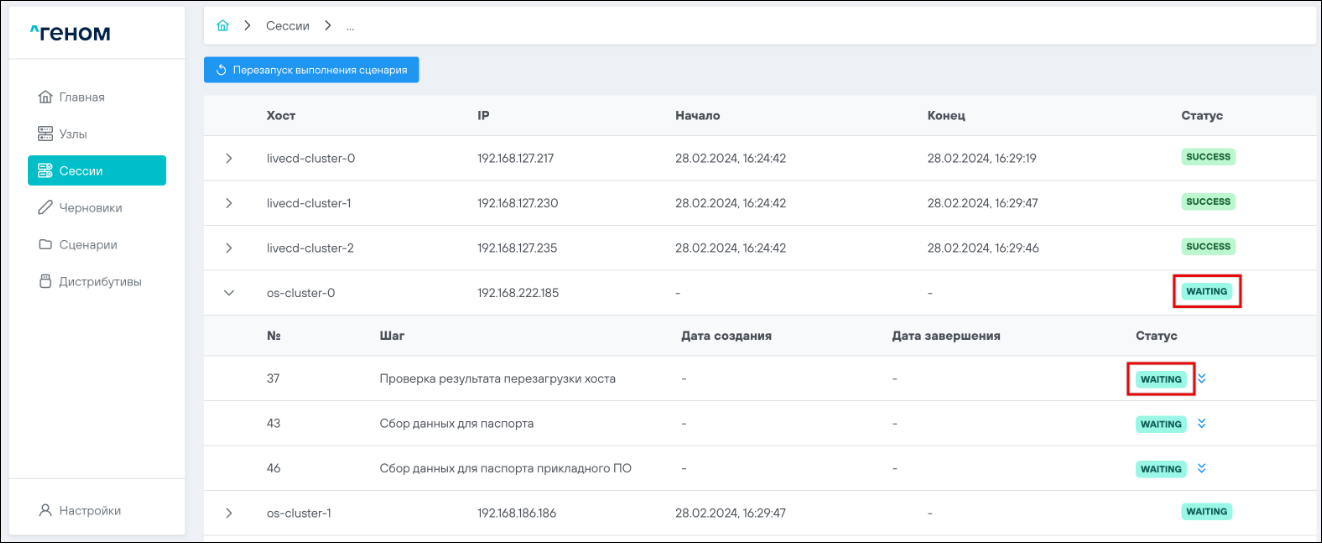

Статусы хоста и шага изменятся на :

Перезапуск шагов с ошибками инициируется нажатием кнопки .

Если сценарий развёртывания завершился успешно, статусы всех хостов и шагов выполнения будут :

Для проверки установки ОС можно выполнить команду ping для соответствующего IP-адреса, подключиться по ssh, либо подключиться с помощью VNC-консоли через IPMI-интерфейс хоста.

6 Установка Скала^р МБД.П#

6.1 Создание черновика#

Открыть главную страницу:

Нажать на кнопку .

Во всплывающем окне “Создать черновик” выбрать сценарий " Скала^р МБД.П":

Нажать на кнопку .

Произойдёт переход в раздел на первую страницу ввода данных.

Примечание
На любом шаге текущий черновик можно удалить, нажав на кнопку в правом верхнем углу страницы:
Во всплывающем окне подтверждения нажать кнопку :

6.2 Выбор узлов#

На странице выбрать необходимые для установки узлы:

Нажать на кнопку . Произойдёт переход на вторую страницу ввода данных.

6.3 Общие сведения ПАКа#

На странице ввести / выбрать следующие параметры:

ввести имя ПАКа (поле автоматически предзаполнено);
ввести серийный номер ПАКа;
ввести шаблон имени узла ПАКа. Шаблон далее будет использоваться для ввода имени хоста. По умолчанию это поле заполнено значением из поля “Имя ПАКа” с добавлением символа “-“;
выбрать часовой пояс (по умолчанию - Europe/Moscow);
установить / снять флаг “Очистить диски узлов” (флаг по умолчанию установлен);
выбрать операционную систему (выбор обязателен).

Нажать на кнопку . Произойдёт переход на третью страницу ввода данных.

6.4 Сведения о сетях ПАКа#

На странице ввести следующие данные (все поля автоматически предзаполнены):

Домен поиска;
DNS-адреса (поля обязательны для заполнения)
Для добавления IP-адреса DNS нажать на кнопку , во всплывающем окне ввести нужный адрес и нажать на кнопку . При каждом нажатии будет появляться дополнительное поле для ввода IP-адреса со следующим порядковым номером:

Для изменения очередности IP-адресов DNS нажимать на соответствующие кнопки , или .
Для удаления IP-адреса DNS нажать на соответствующую кнопку .
параметры сетей ПАКа:
сеть клиентская (client);
сеть Управления (management);
сеть Интерконнект (interconnect).
Для редактирования параметров сетей нажать на соответствующую кнопку и во всплывающем окне скорректировать необходимые параметры:

Поля для заполнения для любого типа сетей следующие:

Имя (обязательно для заполнения);
Подсеть (обязательно для заполнения);
Маска подсети (обязательно для заполнения);
Шлюз;
MTU (обязательно для заполнения);
VLAN ID для сети.

По завершении редактирования нажать на кнопку .

Для удаления неиспользуемой сети нажать на соответствующую кнопку .
Для добавления новой сети нажать на кнопку , во всплывающем окне ввести параметры сети и нажать на кнопку :
В выпадающих списках выбрать сеть интерконнекта и сеть, с которой будут выдаваться управляющие воздействия:

6.5 Настройки ПАКа#

На странице ввести следующие данные (часть полей автоматически предзаполнена):

Выбрать репозиторий и версию Postgres, пути к директориям кластера:

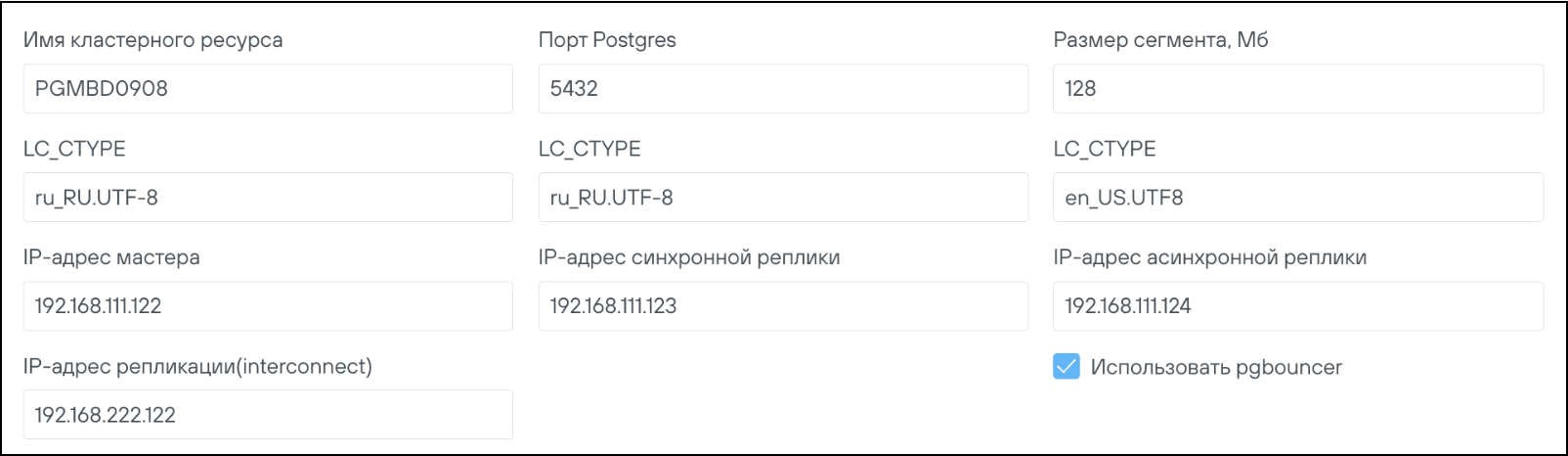

Указать параметры кластерных ресурсов:

Имя кластерного ресурса (должно начинаться с буквы латинского алфавита). Имя должно быть уникальным, в случае указания имени существующего каталога на NFS произойдёт ошибка в сценарии;
Порт Postgres (параметр предустановлен);
Размер сегмента, мБ (параметр предустановлен);
Параметры локализации (параметры предустановлены);
IP-адреса мастера и реплик в сети client;
IP-адреса репликации в сети interconnect;
необходимость использовать pgbouncer при создании кластерного ресурса (по умолчанию отключен).

Указать IP-адрес узла хранения в сети management (адрес из перечня хостов Геном):

Указать параметры DATA и WAL NFS:

DATA NFS IP-адрес;
DATA LUN путь из /etc/exports (параметр предустановлен);
Локальная точка монтирования на сервере (параметр предустановлен);
Опции монтирования NFS (параметр предустановлен);
WAL NFS IP-адрес;
WAL LUN путь из /etc/exports (параметр предустановлен);
Локальная точка монтирования на сервере (параметр предустановлен);
Опции монтирования NFS (параметр предустановлен).

При необходимости указать SSH-ключ пользователя pgbackup:

Выбрать параметры фенсинга (по умолчанию - “Не использовать”):

Ввести адрес сервера Chrony:

Указать локаль ОС:

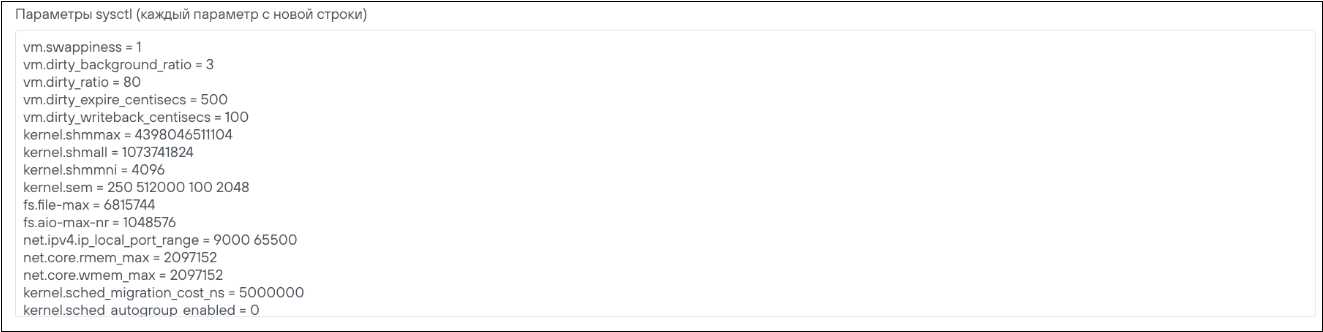

Указать параметры утилиты sysctl:

После настройки ПАКов нажать на кнопку . Произойдёт переход на пятую страницу ввода данных.

6.6 Настройка параметров первого узла#

На странице ввести / выбрать следующие данные (часть полей автоматически предзаполнена):

Ввести имя узла.
Ввести серийный номер модуля ПАКа.
При необходимости установить флаг создания менеджера логических томов LVM.
Выбрать пресет разметки диска (по умолчанию – МБД.П).
Выбрать диски для ОС (выбор обязателен).
Добавить / отредактировать RAID-массивы узла.
Для добавления RAID-массивов нажать на кнопку и во всплывающем окне выбрать / ввести необходимые параметры:
Ввести имя (поле обязательно для заполнения)
Указать точку монтирования (поле обязательно для заполнения)
Указать уровень (поле обязательно для заполнения)
Выбрать файловую систему
Выбрать диски (выбор обязателен)
При необходимости установить флаг .
При необходимости указать размер группы RAIDIX ERA.

По завершении ввода данных нажать на кнопку .

Для редактирования параметров RAID-массивов нужно нажать на соответствующую кнопку , во всплывающем окне внести необходимые изменения и нажать на кнопку :
Для удаления RAID-массива нажать на соответствующую кнопку .

Добавить сети (бонды) узла / отредактировать их параметры.

Для добавления сети (бонда) нажать на кнопку . Во всплывающем окне выбрать / ввести необходимые параметры:
Выбрать интерфейсы;
В выпадающем списке выбрать тип бондинга (выбор обязателен):
Добавить опции бондинга (поле обязательно для заполнения).

Нажать на кнопку .

Для редактирования параметров сети (бонда) нажать на соответствующую кнопку , во всплывающем окне внести необходимые изменения и нажать на кнопку :

Для удаления неиспользуемой сети нажать на соответствующую кнопку .

Для каждой выбранной сети, указанной на странице “Сведения о сетях ПАКа”, выбрать интерфейсы и ввести адрес(-а) хоста в сети:

Установить флаг, будет ли использоваться мост в данной сети.

В поле “Размер swap” установить объём раздела для swap (по умолчанию 32 Гб):

При необходимости установить параметры доступа к узлу по интерфейсу IPMI:

После настройки параметров узла нажать на кнопку . Произойдёт переход на шестую страницу ввода данных.

6.7 Настройка 2-го и 3-го узлов ПАКа#

На страницах 6-7 заполнить данные для остальных двух узлов ПАКа аналогично заполнению, представленному в п. 6.6 настоящего Руководства.

После настройки параметров трёх узлов произойдёт переход на страницу проверки данных.

6.8 Проверка#

На странице отображаются все ранее введённые данные:

В случае необходимости внесения изменений перейти к редактированию блоков параметров по соответствующим ссылкам (переход по ссылке для блока “Выбор узлов”):

6.9 Развёртывание сценария#

Для просмотра логов какого-либо шага нужно нажать на элемент управления для соответствующего шага:

Откроется всплывающее окно лога шага:

При необходимости сохранения логов в файл нужно нажать на кнопку .

Для остановки выполнения текущего шага нужно нажать на элемент управления для соответствующего шага:

Для пропуска выполнения какого-либо шага нужно нажать на элемент управления для соответствующего шага:

На шаге “Установка дополнительного ПО” сценарий развёртывания останавливается для ввода ключей лицензий RAIDIX ERA.

Статусы соответствующего хоста и шагов становятся :

Ввести ключи лицензий.

Нажать на элемент управления в столбце таблицы “Статус” шагов “Установка дополнительного ПО” для каждого из хостов:

Выполнение сценария будет продолжено.

Ошибки выполнения сценария

Если выполнение сценария завершилось с ошибкой, для хостов и шагов с ошибкой будет отображён статус :

Для просмотра информации об ошибке нужно нажать на элемент управления для шага с ошибкой:

Откроется всплывающее окно логов с информацией об ошибке:

При необходимости сохранения логов в файл нужно нажать на кнопку .

Для шагов со статусом возможен перезапуск. Для этого нужно нажать на соответствующий элемент управления :

Статусы хоста и шага изменятся на :

Перезапуск шагов с ошибками инициируется нажатием кнопки .

Если сценарий развёртывания завершился успешно, статусы всех хостов и шагов выполнения будут :

Фактическим подтверждением успешного развертывания ПАК “Скала^р МБД.П” с помощью ПО “Скала^р Геном” является результат выполнения на любом узле развёрнутого кластера команды pcs status.

Должны отображаться назначения ролей узлов кластера (master, sync, async), все узлы должны иметь статус Started:

В интерфейсе модуля управления ПО “Скала^р Геном” имя Машины должно соответствовать введённому в п. 6.3.1, серийные номера должны соответствовать введённым в процессе выполнения пп. 6.6-6.7 настоящего Руководства:

IP-адреса узлов Машины должны соответствовать адресам узлов, выбранных в п. 6.2.1 настоящего Руководства:

7 Установка Скала^р МБД8#

7.1 Создание черновика#

Открыть главную страницу:

Нажать на кнопку .

Во всплывающем окне “Создать черновик” выбрать сценарий “Скала^р МБД8”:

Нажать на кнопку .

Произойдёт переход в раздел на первую страницу ввода данных.

Примечание
На любом шаге текущий черновик можно удалить, нажав на кнопку в правом верхнем углу страницы:
Во всплывающем окне подтверждения нажать кнопку :

7.2 Выбор узлов#

На странице выбрать необходимые для установки узлы:

Нажать на кнопку . Произойдёт переход на вторую страницу ввода данных.

7.3 Общие сведения ПАКа#

На странице ввести / выбрать следующие параметры:

ввести имя ПАКа (поле автоматически предзаполнено);
ввести серийный номер ПАКа;
ввести шаблон имени узла ПАКа. По умолчанию это поле заполнено значением из поля “Имя ПАКа” с добавлением символа “-“;
выбрать часовой пояс (по умолчанию - Europe/Moscow);
установить / снять флаг “Очистить диски узлов” (флаг по умолчанию установлен);
выбрать операционную систему (выбор обязателен).

Нажать на кнопку . Произойдёт переход на третью страницу ввода данных.

7.4 Сведения о сетях ПАКа#

На странице ввести / актуализировать следующие данные (все поля автоматически предзаполнены):

Домен поиска;
DNS-адреса (поля обязательны для заполнения)
Для добавления IP-адреса DNS нажать на кнопку , во всплывающем окне ввести нужный адрес и нажать на кнопку . При каждом нажатии будет появляться дополнительное поле для ввода IP-адреса со следующим порядковым номером:
Для изменения очередности IP-адресов DNS нажимать на соответствующие кнопки , или .
Для удаления IP-адреса DNS нажать на соответствующую кнопку .
параметры сетей ПАКа:
сеть Управления (management);
сеть Интерконнект (interconnect).
Для редактирования параметров сетей нажать на соответствующую кнопку и во всплывающем окне скорректировать необходимые параметры:

Поля для заполнения для любого типа сетей следующие:

Имя (обязательно для заполнения);
Подсеть (обязательно для заполнения);
Маска подсети (обязательно для заполнения);
Шлюз;
MTU (обязательно для заполнения);
VLAN ID для сети.

По завершении редактирования нажать на кнопку .

Для удаления неиспользуемой сети нажать на соответствующую кнопку .
Для добавления новой сети нажать на кнопку , во всплывающем окне ввести параметры сети и нажать на кнопку :

7.5 Настройки ПАКа#

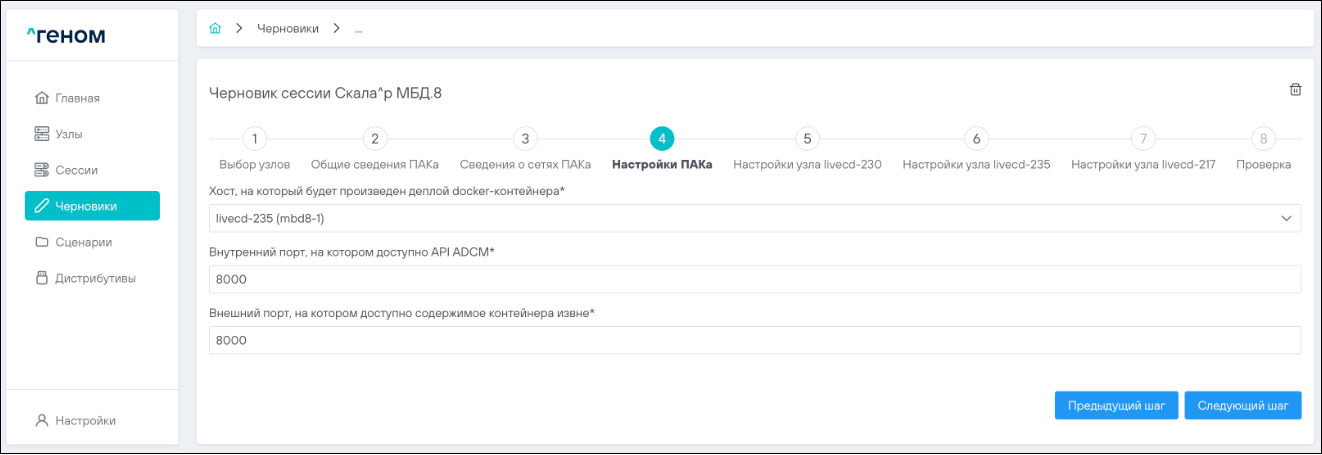

На странице “Настройки ПАКа” ввести / выбрать следующие данные:

Параметры для ввода / выбора следующие:

Хост, на который будет произведено развёртывание docker-контейнера. Выбор осуществляется из узлов, выбранных в процессе выполнения п. 8.2.1 настоящего Руководства:

Внутренний порт, на котором доступно API ADCM;
Внешний порт, на котором доступно содержимое контейнера извне.

После ввода настроек ПАКа нажать на кнопку . Произойдёт переход на пятую страницу ввода данных.

7.6 Настройка узла#

На странице ввести / выбрать следующие данные (часть полей автоматически предзаполнена):

Ввести имя узла (поле автоматически предзаполнено).
Ввести серийный номер модуля ПАКа.
При необходимости установить флаг создания менеджера логических томов LVM.
Выбрать пресет разметки диска.
Выбрать диски для ОС (выбор обязателен).
При необходимости добавить / отредактировать RAID-массивы узла.
Для добавления RAID-массивов нажать на кнопку и во всплывающем окне выбрать / ввести необходимые параметры:
Ввести имя (поле обязательно для заполнения)
Указать точку монтирования (поле обязательно для заполнения)
Указать уровень (поле обязательно для заполнения)
Выбрать файловую систему
Выбрать диски (выбор обязателен).

По завершении ввода данных нажать на кнопку .

Для редактирования параметров RAID-массивов нужно нажать на соответствующую кнопку , во всплывающем окне внести необходимые изменения и нажать на кнопку :
Для удаления RAID-массива нажать на соответствующую кнопку .

При необходимости добавить сети (бонды) узла или отредактировать их параметры. Для добавления сети нажать на кнопку . Во всплывающем окне выбрать / ввести необходимые параметры:

Выбрать интерфейсы;
В выпадающем списке выбрать тип бондинга (выбор обязателен):
Добавить опции бондинга (поле обязательно для заполнения).

Нажать на кнопку .

Для редактирования параметров сети (бонда) нажать на соответствующую кнопку , во всплывающем окне внести необходимые изменения и нажать на кнопку :

Установить флаг, будет ли использоваться мост в данной сети.

В поле “Размер swap” установить объём раздела для swap (по умолчанию 32 Гб):

При необходимости установить параметры доступа к узлу по интерфейсу IPMI:

После настройки параметров узла нажать на кнопку . Произойдёт переход на страницу настройки параметров второго узла.

7.7 Настройка 2-го и 3-го узлов ПАКа#

На последующих страницах заполнить данные для остальных узлов ПАКа аналогично заполнению, представленному в п. 7.6 настоящего Руководства.

После настройки параметров всех узлов произойдёт переход на страницу проверки данных.

7.8 Проверка#

На странице отображаются все ранее введённые данные:

7.9 Развёртывание сценария#

В верхней части окна представления данных отображается текущий шаг процесса развёртывания (названия шагов, имена хостов, даты начала и статусы):

Для просмотра логов какого-либо шага нужно нажать на элемент управления для соответствующего шага:

Откроется всплывающее окно лога шага:

При необходимости сохранения логов в файл нужно нажать на кнопку .

Для остановки выполнения текущего шага нужно нажать на элемент управления для соответствующего шага:

Для пропуска выполнения какого-либо шага нужно нажать на элемент управления для соответствующего шага:

Ошибки выполнения сценария

Если выполнение сценария завершилось с ошибкой, для хостов и шагов с ошибкой будет отображён статус :

Для просмотра информации об ошибке нужно нажать на элемент управления для шага с ошибкой:

Откроется всплывающее окно логов c информацией об ошибке:

При необходимости сохранения логов в файл нужно нажать на кнопку .

Для шагов со статусом возможен перезапуск. Для этого нужно нажать на соответствующий элемент управления :

Статусы хоста и шага изменятся на :

Перезапуск шагов с ошибками инициируется нажатием кнопки .

Если сценарий развёртывания завершился успешно, статусы всех хостов и шагов выполнения будут :

Фактическим подтверждением успешного развертывания ПАК “Скала^р МБД8” с помощью ПО “Скала^р Геном” является отображение страницы авторизации в ARENADATA cluster manager при переходе в браузере по адресу хоста с портом, указанных при выполнении п. 8.5.1 настоящего Руководства:

8 Установка Скала^р МВ#

8.1 Создание черновика#

Открыть главную страницу:

Нажать на кнопку .

Во всплывающем окне “Создать черновик” выбрать сценарий “Скала^р МВ”:

Нажать на кнопку .

Произойдёт переход в раздел на первую страницу ввода данных.

Примечание
На любом шаге текущий черновик можно удалить, нажав на кнопку в правом верхнем углу страницы:
Во всплывающем окне подтверждения нажать кнопку :

8.2 Выбор узлов#

На странице выбрать необходимые для установки узлы:

Нажать на кнопку . Произойдёт переход на вторую страницу ввода данных.

8.3 Общие сведения ПАКа#

На странице ввести / выбрать следующие параметры:

ввести имя ПАКа (поле автоматически предзаполнено);
ввести серийный номер ПАКа;
ввести шаблон имени узла ПАКа. По умолчанию это поле заполнено значением из поля “Имя ПАКа” с добавлением символа “-“;
выбрать часовой пояс (по умолчанию - Europe/Moscow);
установить / снять флаг “Очистить диски узлов” (флаг по умолчанию установлен);
выбрать операционную систему (выбор обязателен).

Нажать на кнопку . Произойдёт переход на третью страницу ввода данных.

8.4 Сведения о сетях ПАКа#

На странице ввести / актуализировать следующие данные (все поля автоматически предзаполнены):

Домен поиска;
DNS-адреса (поля обязательны для заполнения)
Для добавления IP-адреса DNS нажать на кнопку , во всплывающем окне ввести нужный адрес и нажать на кнопку . При каждом нажатии будет появляться дополнительное поле для ввода IP-адреса со следующим порядковым номером:

Для изменения очередности IP-адресов DNS нажимать на соответствующие кнопки , или .
Для удаления IP-адреса DNS нажать на соответствующую кнопку .
параметры сетей ПАКа:
сеть Управления (management);
сеть Интерконнект (interconnect).
Для редактирования параметров сетей нажать на соответствующую кнопку и во всплывающем окне скорректировать необходимые параметры:

Поля для заполнения для любого типа сетей следующие:

Имя (обязательно для заполнения);
Подсеть (обязательно для заполнения);
Маска подсети (обязательно для заполнения);
Шлюз;
MTU (обязательно для заполнения);
VLAN ID для сети;

По завершении редактирования нажать на кнопку .

Для удаления неиспользуемой сети нажать на соответствующую кнопку .
Для добавления новой сети нажать на кнопку , во всплывающем окне ввести параметры сети и нажать на кнопку :
В выпадающих списках выбрать сеть интерконнекта и сеть, с которой будут выдаваться управляющие воздействия:

8.5 Настройки ПАКа#

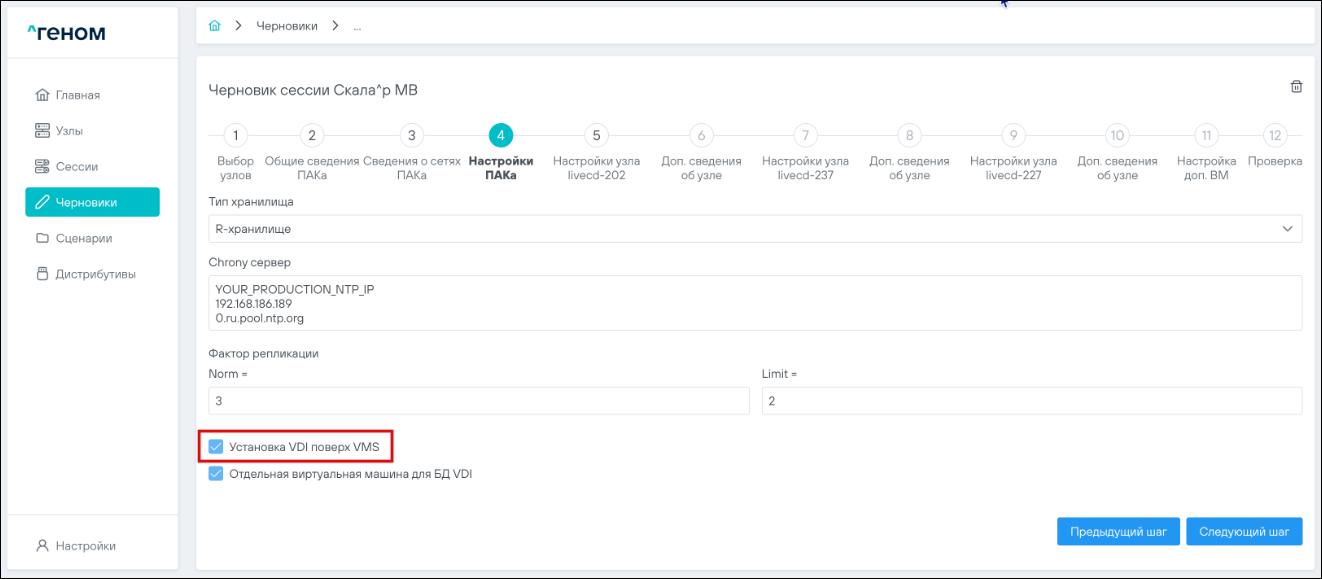

На странице “Настройки ПАКа” ввести следующие данные:

выбрать тип хранилища (по умолчанию доступен только вариант “R-хранилище”);
указать сервер Chrony;
указать факторы репликации Norm и Limit (обязательны для заполнения);
при необходимости установить флаг “Установка VDI поверх VMS”. При выборе этой опции изменится количество ВМ, создаваемых на шаге “Настройка доп. ВМ”.

Нажать на кнопку . Произойдёт переход на пятую страницу ввода данных.

8.6 Настройка первого узла ПАКа#

На странице ввести / выбрать следующие данные (часть полей автоматически предзаполнена):

Ввести имя узла.
Ввести серийный номер модуля ПАКа.
При необходимости установить флаг создания менеджера логических томов LVM.
Выбрать пресет разметки диска (по умолчанию – МВ.С).
Выбрать диски для ОС (выбор обязателен).
При необходимости добавить / отредактировать RAID-массивы узла.
Для добавления RAID-массивов нажать на кнопку и во всплывающем окне выбрать / ввести необходимые параметры:
Ввести имя (поле обязательно для заполнения);
Указать точку монтирования (поле обязательно для заполнения);
Выбрать уровень (выбор обязателен);
Выбрать файловую систему;
Выбрать диски (выбор обязателен).

По завершении ввода данных нажать на кнопку .

Для удаления RAID-массива нажать на соответствующую кнопку .
Для редактирования параметров RAID-массивов нужно нажать на соответствующую кнопку , во всплывающем окне внести необходимые изменения и нажать на кнопку :

При необходимости добавить сети (бонды) узла или отредактировать их параметры.

Для добавления сети (бонда) нажать на кнопку . Во всплывающем окне выбрать / ввести необходимые параметры:
Выбрать интерфейсы;
В выпадающем списке выбрать тип бондинга (выбор обязателен):
Добавить опции бондинга (поле обязательно для заполнения).

Нажать на кнопку .

Для редактирования параметров сети (бонда) нажать на соответствующую кнопку , во всплывающем окне внести необходимые изменения и нажать на кнопку :
Для каждой выбранной сети, указанной на странице “Сведения о сетях ПАКа”, выбрать интерфейсы и ввести адрес(-а) хоста в сети:

Установить флаги, будут ли использоваться мосты в данных сетях. Если не установить использование мостов, то на шаге “Настройка доп. ВМ” не будет возможности задать IP-адреса виртуальным машинам.

В поле “Размер swap” установить объём раздела для swap (по умолчанию 32 Гб):

** При необходимости установить параметры доступа к узлу по интерфейсу IPMI:

После настройки параметров узла нажать на кнопку . Произойдёт переход на следующую страницу.

8.7 Дополнительные сведения об узле#

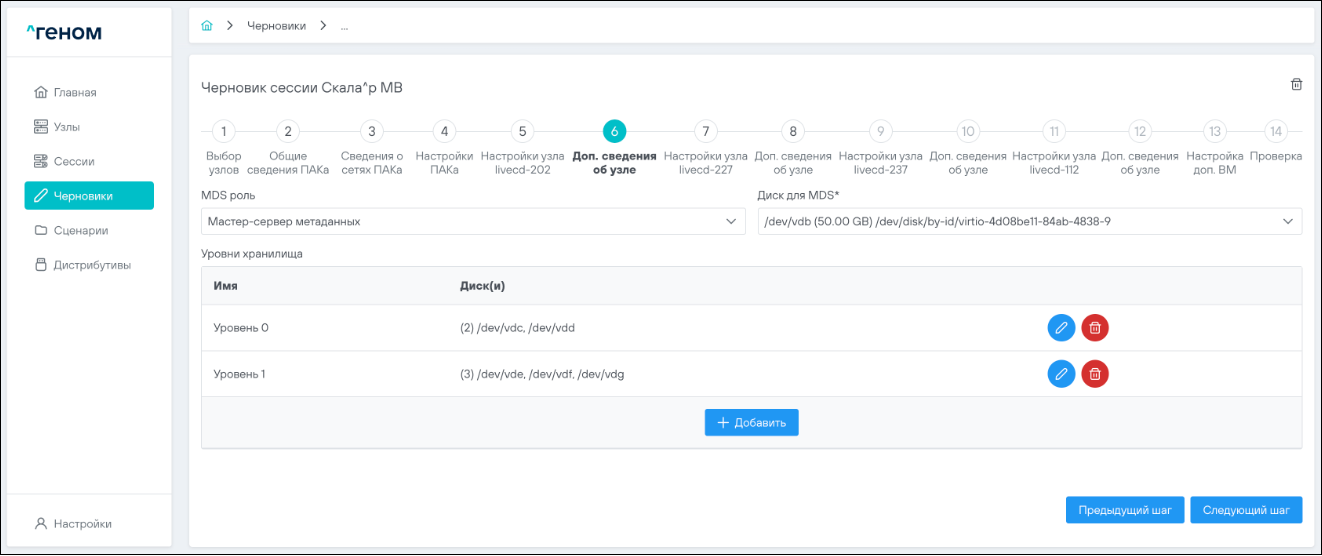

На странице выбрать следующие параметры:

Выбрать MDS-роль:

Выбрать диск для MDS (выбор обязателен).

Выбрать / отредактировать диски для уровней хранилища.

Для добавления уровней хранилища нажать на кнопку , во всплывающем окне выбрать необходимые диски и нажать на кнопку :
Для редактирования выбора дисков для какого-либо уровня нужно нажать на соответствующую кнопку , во всплывающем окне выбрать необходимые диски и нажать на кнопку .
Для удаления уровней хранилища нажать на соответствующую кнопку .

8.8 Настройка второго-четвёртого узлов ПАКа#

На последующих страницах (количество страниц зависит от количества выбранных узлов) заполнить данные для остальных узлов ПАКа аналогично заполнению, представленному в пп. 9.6–9.7 настоящего Руководства.

Примечание
Для второго и третьего узлов Машины устанавливается MDS-роль “Сервер метаданных” (п. 8.7.1). Последующие Машины, например, четвёртая, могут быть “Без MDS”, в таком случае диск для MDS (п. 8.7.2) будет недоступен для выбора.

8.9 Настройка дополнительных ВМ#

На странице ввести / актуализировать следующие данные (часть полей автоматически предзаполнена):

Редактирование, добавление и удаление ВМ

Для редактирования параметров ВМ нажать на кнопку и во всплывающем окне внести необходимые изменения:

Поля параметров для любых ВМ следующие:

Имя ВМ (поле обязательно для заполнения);
Количество оперативной памяти, GB (обязательно для заполнения);
Количество ядер CPU (обязательно для заполнения);
Имя узла;
Размер диска, GB (обязательно для заполнения);
IP-адреса в созданных сетях;
Образ ВМ;
Дистрибутив ПО.

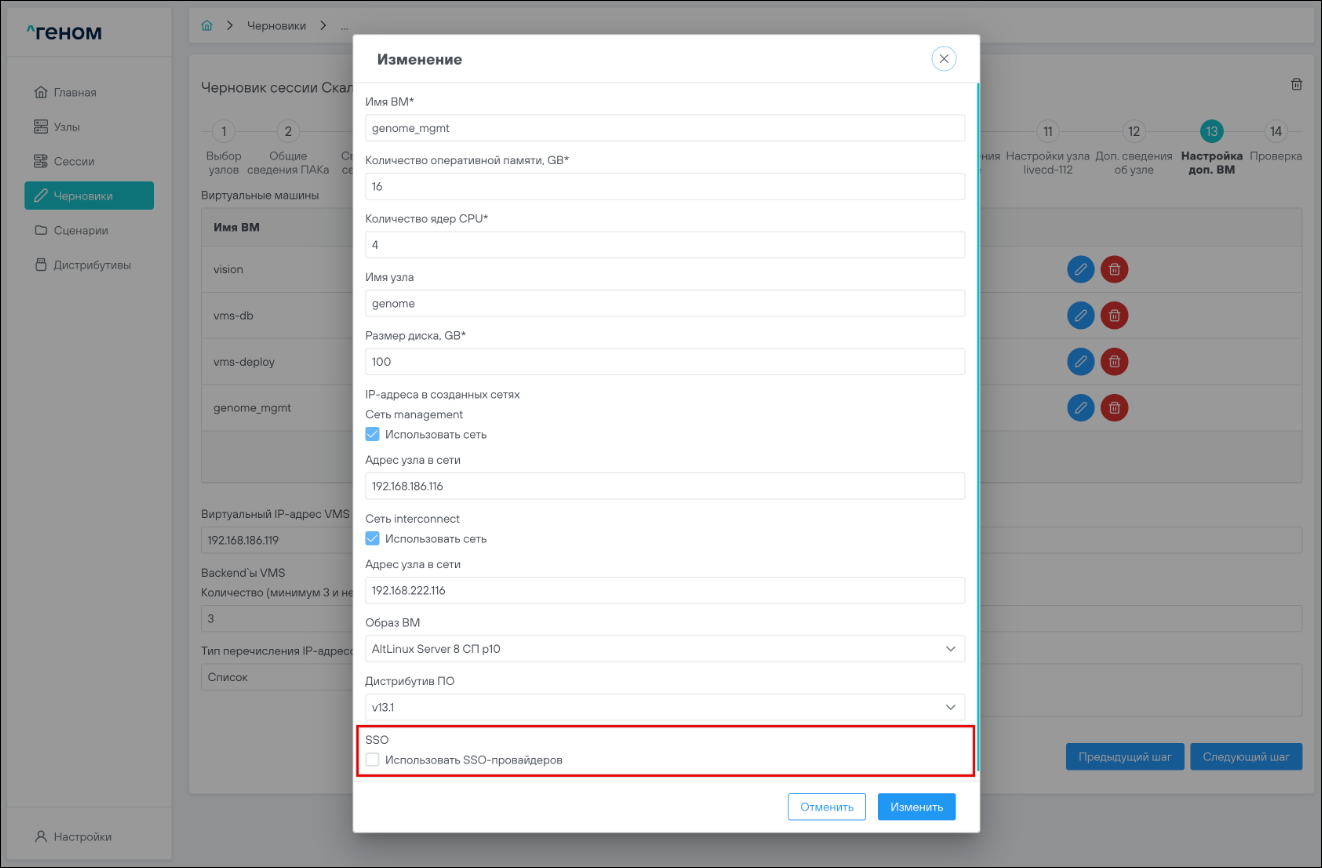

Для ВМ genome_mgmt добавляется флаг использования параметров аутентификации SSO:

По завершении редактирования нажать на кнопку .

Примечание
В том случае, когда для ВМ доступен выбор дистрибутива, также поддерживается возможность создания ВМ и без дистрибутива. Тогда ВМ будет содержать в себе только установленную ОС и настроенные сетевые интерфейсы. Преимущественно этот вариант предназначен для машин Визиона и Спектра, так как их содержимое не влияет на результат развертывания.

Примечание

В том случае, когда для ВМ доступен выбор дистрибутива, также поддерживается возможность создания ВМ и без дистрибутива. Тогда ВМ будет содержать в себе только установленную ОС и настроенные сетевые интерфейсы. Преимущественно этот вариант предназначен для машин Визиона и Спектра, так как их содержимое не влияет на результат развертывания.

Для добавления ВМ нажать на кнопку , во всплывающем окне ввести необходимые параметры и нажать на кнопку :
Для удаления ВМ нажать соответствующую кнопку .

Указать следующие параметры:

Виртуальный IP-адрес VMS backend
Виртуальный IP-адрес VMS clickhouse
Количество backend’ов VMS (минимум 3 и нечетное)
Шаблон имен хостов

Выбрать тип перечисления IP-адресов:

список

или диапазон

В случае, когда на шаге 4 “Настройки ПАКа” был установлен флаг

в нижней части страницы появляется группа параметров VDI, в которой нужно ввести / выбрать требуемые данные:

После настройки дополнительных ВМ нажать на кнопку . Произойдёт переход на страницу проверки данных.

8.10 Проверка#

На странице отображаются все ранее введённые данные:

По завершении редактирования параметров выбрать пункт 12 “Проверка” для возврата на страницу проверки данных:

8.11 Развёртывание сценария#

Для просмотра логов какого-либо шага нужно нажать на элемент управления для соответствующего шага:

Откроется всплывающее окно лога шага:

При необходимости сохранения логов в файл нужно нажать на кнопку .

Для остановки выполнения текущего шага нужно нажать на элемент управления для соответствующего шага:

Для пропуска выполнения какого-либо шага нужно нажать на элемент управления для соответствующего шага:

Ошибки выполнения сценария

Если выполнение сценария завершилось с ошибкой, для хостов и шагов с ошибкой будет отображён статус :

Для просмотра информации об ошибке нужно нажать на элемент управления для шага с ошибкой:

Откроется всплывающее окно логов с информацией об ошибке:

При необходимости сохранения логов в файл нужно нажать на кнопку .

Для шагов со статусом возможен перезапуск. Для этого нужно нажать на соответствующий элемент управления :

Статусы хоста и шага изменятся на :

Перезапуск шагов с ошибками инициируется нажатием кнопки .

Если сценарий развёртывания завершился успешно, статусы всех хостов и шагов выполнения будут :

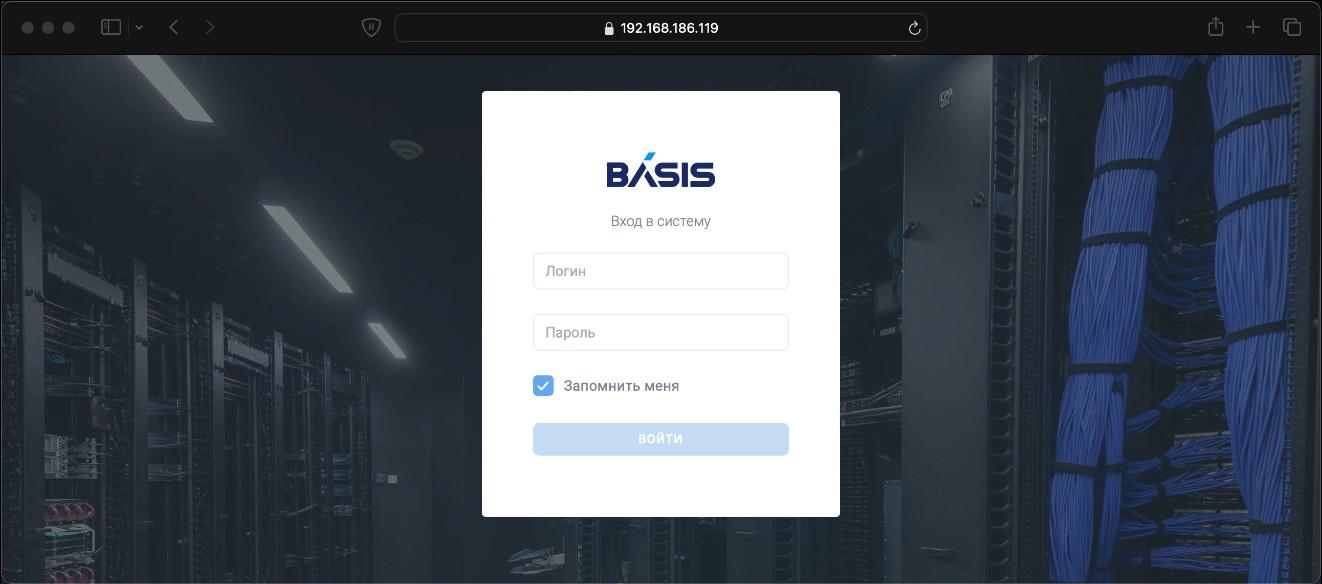

Фактическим подтверждением успешного развертывания ПАК “Скала^р МВ” с помощью ПО “Скала^р Геном” является отображение страницы авторизации в веб-интерфейсе ПО СУПВ BASIS при переходе в браузере по адресу хоста VMS backend, указанному на шаге “Настройка доп. ВМ”:

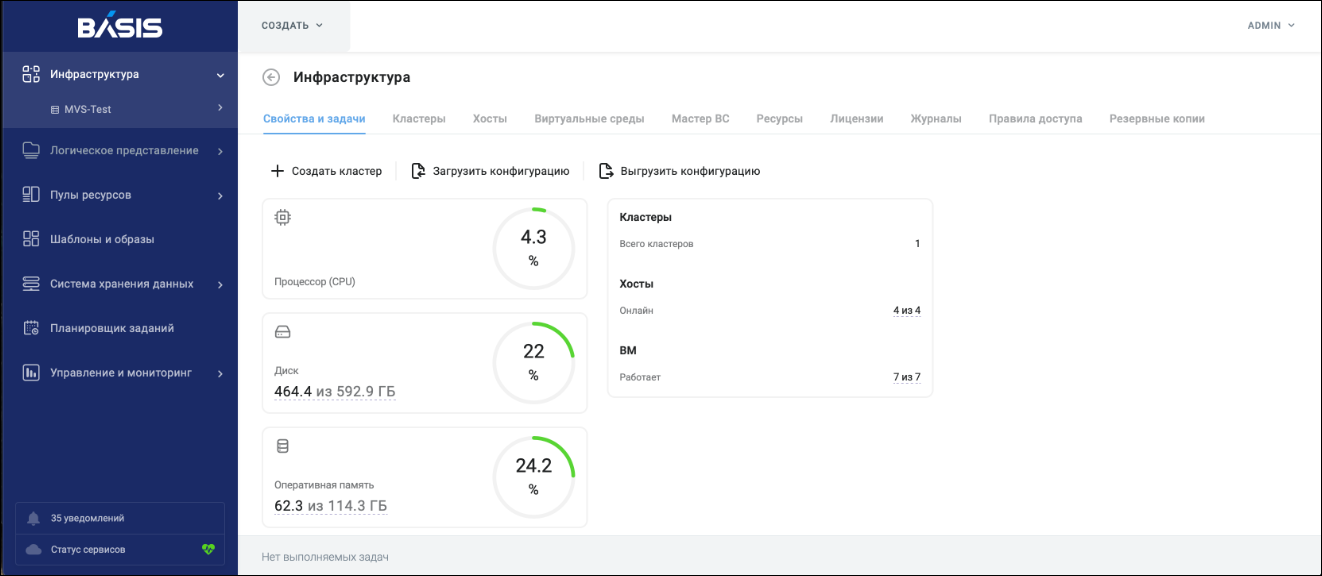

После успешной авторизации должна отобразиться страница с информацией об инфраструктуре:

Имя хранилища и вычислительного кластера должны соответствовать заданным на шаге 4 “Настройки ПАКа”:

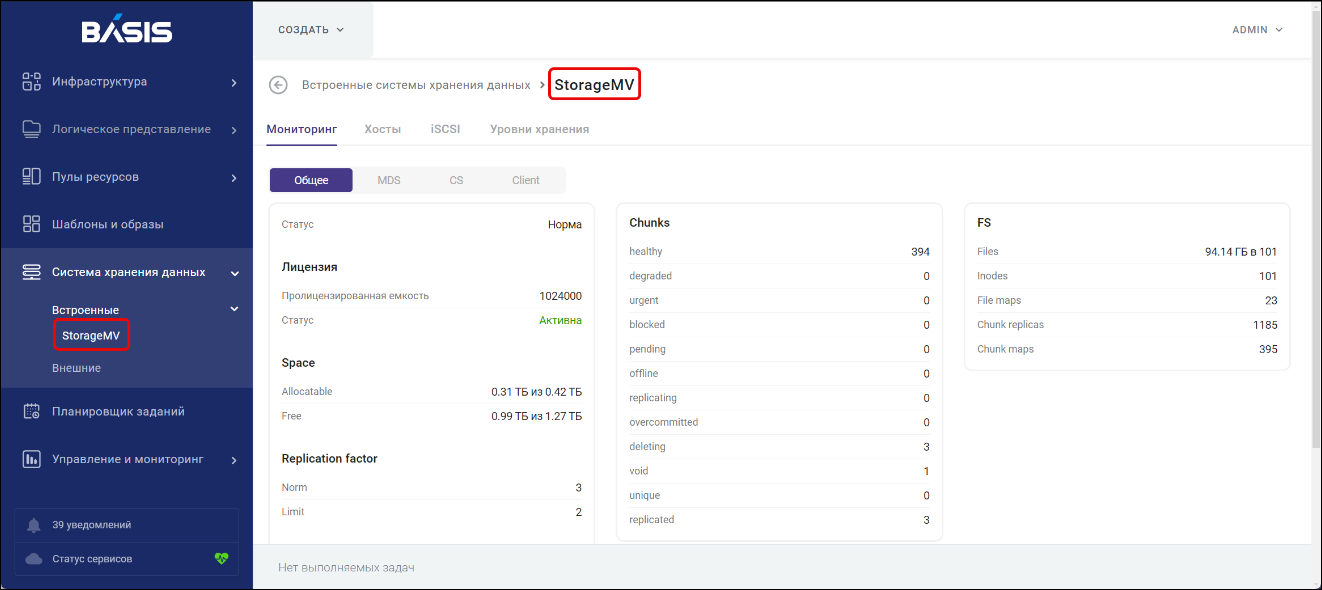

Имя хранилища:

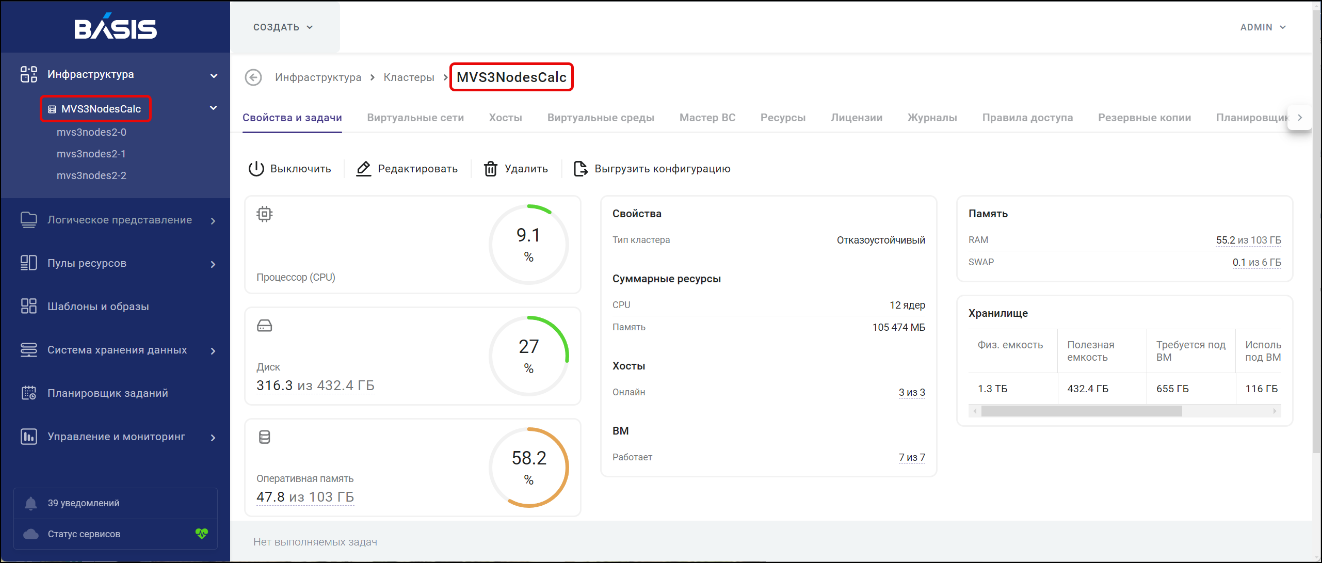

Имя кластера:

Версия сборки Базис должна соответствовать выбранной для ВМ vms-deploy на шаге “Настройка доп. ВМ”:

9 Добавление дистрибутивов#

9.1 Загрузка дистрибутива Генома#

Дистрибутив Генома имеет достаточно большой размер и на данный момент не может быть загружен описываемым далее загрузчиком.

Поэтому необходимо вручную загрузить его в нужную папку.

В каталоге Генома создана структура папок, совпадающих со списком операционных систем:

/opt/skala-r/genome/html/distributives/genome_mgmt/alt84vm

/opt/skala-r/genome/html/distributives/genome_mgmt/alt10spvm

/opt/skala-r/genome/html/distributives/genome_mgmt/alt10vm

/opt/skala-r/genome/html/distributives/genome_mgmt/alt92vm

В нужной папке (соответствующей ОС) создать подпапку с названием версии (версию можно посмотреть в файле metadata.yml) и загрузить туда инсталлятор Генома.

Также в эту папку загрузить файл с метаданными metadata.yml.

Далее обновить страницу . Дистрибутив Генома должен отобразиться в списке:

9.2 Загрузка остальных дистрибутивов#

Открыть страницу :
Нажать на кнопку . Откроется окно “Добавить дистрибутив”:
Выбрать вариант загрузки:

С диска
По сети

9.2.1 Загрузка дистрибутивов с диска#

В окне “Добавить дистрибутив” нажать на кнопку и выбрать необходимый файл архива:
Дождаться, пока выбранный файл отобразится в окне:

Для отмены выбора файла нажать на элемент управления слева от имени файла.

Для загрузки файла нажать на кнопку . Инициализируется процесс загрузки:

Примечание
Так как файлы дистрибутивов могут иметь достаточно большой размер, загрузка может занять некоторое время (до нескольких минут). При этом прогресс (проценты загрузки файла) будет виден в последовательно всплывающих окнах.

Примечание

Так как файлы дистрибутивов могут иметь достаточно большой размер, загрузка может занять некоторое время (до нескольких минут). При этом прогресс (проценты загрузки файла) будет виден в последовательно всплывающих окнах.

Не обновляйте и не закрывайте страницу, пока идет загрузка файла, иначе процесс скачивания прервётся.

В случае возникновения ошибки появятся сообщения с её описанием:

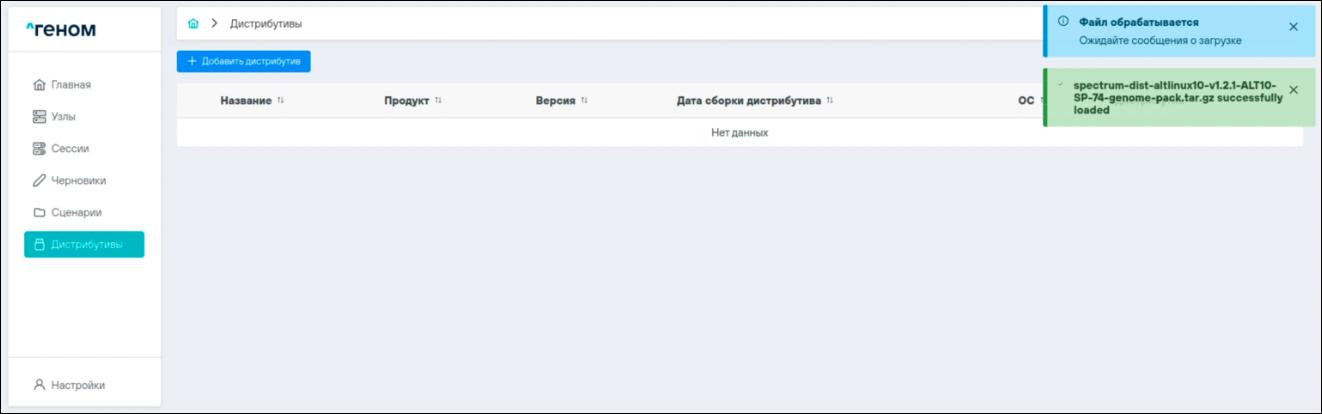

Если загрузка прошла успешно, появится соответствующее сообщение:

При обновлении страницы должен отобразиться загруженный дистрибутив:

9.2.2 Загрузка дистрибутивов по сети#

В окне “Добавить дистрибутив” в поле “HTTP-адрес” вставить ссылку на необходимый дистрибутив:
Нажать кнопку . Инициализируется процесс загрузки:

Если загрузка прошла успешно, появится соответствующее сообщение:

При обновлении страницы должен отобразиться загруженный дистрибутив:

При нажатии элемента управления отображается дополнительная информация о дистрибутиве:
